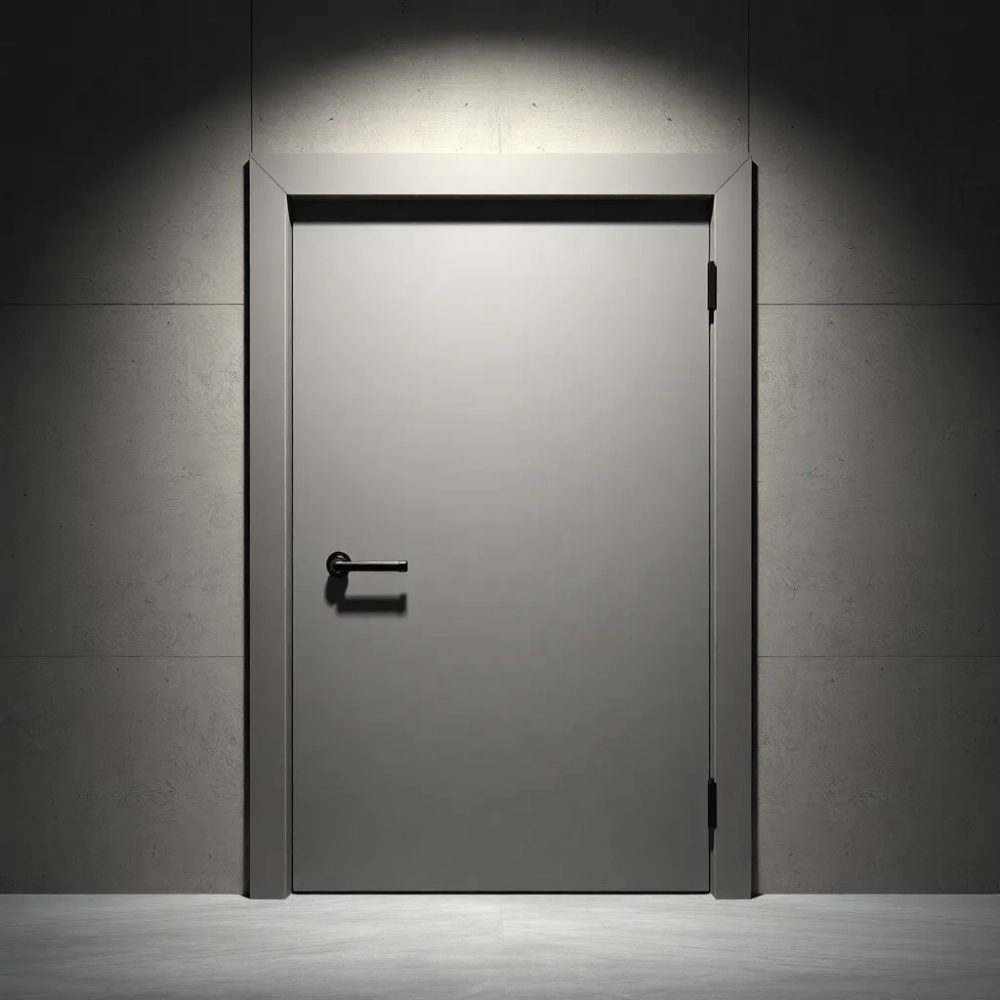

Drzwi EIS co to znaczy, klasy odporności ogniowej

Trzy litery na tabliczce znamionowej drzwi potrafią zaważyć o czyimś życiu - dosłownie, w ciągu kilkudziesięciu minut pożaru. Skrót EIS to europejska klasyfikacja odporności ogniowej, w której każda litera niesie konkretne zobowiązanie producenta wobec bezpieczeństwa użytkowników budynku. Zrozumienie tej symboliki pozwala inwestorowi, zarządcy nieruchomości czy zwykłemu lokatorowi świadomie wybrać drzwi do konkretnej strefy pożarowej - i nie przepłacić za parametry, których dany obiekt nie wymaga. Poniżej rozbieramy na części pierwsze klasy E, I oraz W, wyjaśniamy cyfry czasowe i podpowiadamy, jak dopasować drzwi EIS do specyfiki budynku.

• Klasa EIS, EI czy EW? Kluczowe różnice w odporności ogniowej drzwi
• Drzwi EIS w praktyce - gdzie sprawdzają się w budynkach?
• Jak dobrać drzwi EIS do swojego obiektu i uniknąć kosztownych błędów?

Klasa EIS, EI czy EW? Kluczowe różnice w odporności ogniowej drzwi

Europejska norma PN-EN 13501-2 wprowadza trzy fundamentalne symbole, które opisują zachowanie drzwi podczas pożaru. Litera E oznacza szczelność ogniową - zdolność przegrody do powstrzymania przenikania płomieni oraz gorących gazów przez szczelinę lub samo skrzydło. Kryterium jest surowe: jeśli na nieogrzewanej stronie pojawi się nawet krótkotrwały płomień lub zapalenie waty bawełnianej umieszczonej w odległości 20-30 mm od powierzchni, drzwi nie przechodzą badania.

Litera I wskazuje na izolacyjność termiczną, czyli ograniczenie przepływu ciepła przez konstrukcję. Dopuszczalny wzrost temperatury na stronie chronionej wynosi średnio 140°C i maksymalnie 180°C w dowolnym punkcie pomiarowym. Ta wartość nie jest przypadkowa - odpowiada temperaturze, przy której skóra człowieka zaczyna ulegać poparzeniu drugiego stopnia po kilkudziesięciu sekundach kontaktu.

Symbol W opisuje promieniowanie cieplne, mierzone w watach na metr kwadratowy po chronionej stronie drzwi. Klasa W pozwala na pewien wzrost temperatury powierzchni, ale ogranicza radiację do poziomu bezpiecznego dla ewakuujących się osób. To rozwiązanie pośrednie, często stosowane w przeszkleniach, gdzie pełna izolacja termiczna byłaby trudna technicznie do osiągnięcia przy zachowaniu przejrzystości.

Cyfra towarzysząca oznaczeniu (30, 60, 120) informuje o minimalnym czasie ochrony w minutach. Drzwi EIS 30 muszą spełniać kryteria szczelności, izolacyjności i ograniczenia promieniowania przez co najmniej pół godziny. Parametry te bada się w specjalistycznych laboratoriach zgodnie z krzywą pożarową normową, która symuluje realistyczny rozwój pożaru w pełnej skali.

Kombinacja EI łączy szczelność ogniową z pełną izolacją termiczną, dając najwyższy poziom ochrony biernej. Drzwi EW zapewniają szczelność i kontrolę promieniowania, ale dopuszczają niewielki wzrost temperatury na chronionej stronie. Czyste E bez dodatkowych liter stosuje się rzadziej, głównie w strefach, gdzie izolacja termiczna nie ma krytycznego znaczenia.

Skąd bier się rozróżnienie między EIS a EI?

Skrót EIS pojawia się w starszych polskich dokumentach i materiałach producentów, gdzie dosłownie rozwijano go jako „Elastyczność, Izolacyjność, Szczelność". W obowiązującej normie europejskiej PN-EN 13501-2 stosuje się już tylko symbole EI oraz EW - litera S jako samodzielny parametr nie istnieje w klasyfikacji ogniowej. Spotkanie oznaczenia EIS na drzwiach oznacza najczęściej, że producent odwołuje się do potocznej nomenklatury lub wcześniejszych polskich norm.

Drzwi EIS w praktyce - gdzie sprawdzają się w budynkach?

Wybór klasy odporności ogniowej zależy od funkcji pomieszczenia, jego powierzchni oraz przepisów budowlanych obowiązujących w danym typie obiektu. Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, precyzyjnie wskazuje wymagania dla stref pożarowych w budynkach użyteczności publicznej, mieszkalnych i produkcyjnych.

W budynkach mieszkalnych wielorodzinnych najczęściej stosuje się drzwi EI 30 jako przegrody między klatką schodową a korytarzem lub między garażem podziemnym a częścią mieszkalną. Pół godziny ochrony wystarcza na bezpieczną ewakuację mieszkańców i interwencję straży pożarnej w typowej zabudowie do 25 metrów wysokości. Wyższe klasy (EI 60 lub EI 120) wymagane są w wieżowcach powyżej 55 metrów, gdzie czas ewakuacji wydłuża się znacząco.

Szpitale i obiekty ochrony zdrowia rządzą się osobnymi regulacjami ze względu na obecność pacjentów o ograniczonej mobilności. Drzwi oddzielające strefy pożarowe na oddziałach muszą osiągać klasę EI 60, a w strefach intensywnej opieki i blokach operacyjnych nawet EI 120. Drzwi EIS w takim wydaniu muszą dodatkowo posiadać samozamykacze oraz - w wielu przypadkach - systemy kontroli dostępu kompatybilne z drogami ewakuacyjnymi.

Obiekty przemysłowe i hale produkcyjne wymagają indywidualnego podejścia, ponieważ zagrożenie pożarowe zależy od składowanych materiałów oraz procesów technologicznych. W halach z łatwopalnymi substancjami (rozpuszczalniki, gazy techniczne, tworzywa sztuczne) klasę EI podnosi się do 60 lub 120 minut. Drzwi EIS do takich stref muszą przechodzić badania nie tylko ogniowe, ale często również dymoszczelne (klasy Sa lub Sm wg EN 1634-3).

Infrastruktura krytyczna - serwerownie, centrale telekomunikacyjne, archiwa - wymaga najwyższych klas odporności ogniowej. Drzwi EI 120 z dodatkowym uszczelnieniem dymoszczelnym chronią zarówno przed ogniem, jak i przed korozją sprzętu elektronicznego przez toksyczne produkty spalania. Koszt takich drzwi jest wysoki, ale strata danych lub przestój operacyjny generuje wielokrotnie wyższe straty.

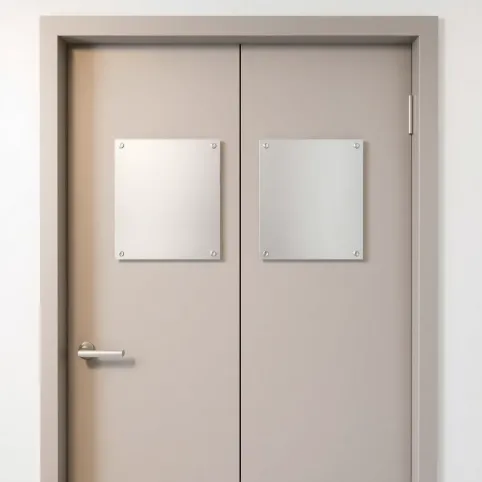

Znaczenie tabliczki znamionowej

Każde certyfikowane drzwi EIS muszą posiadać trwałą tabliczkę znamionową, zawierającą oznaczenie klasy odporności ogniowej, numer certyfikatu, nazwę jednostki notyfikowanej oraz rok produkcji. Brak tabliczki lub nieczytelne oznaczenia to sygnał ostrzegawczy - drzwi mogły zostać wymienione na niecertyfikowany zamiennik podczas remontu, co w razie pożaru pociąga odpowiedzialność prawną zarządcy budynku.

Jak dobrać drzwi EIS do swojego obiektu i uniknąć kosztownych błędów?

Dobór właściwej klasy odporności ogniowej zaczyna się od analizy przeznaczenia budynku i jego stref pożarowych. Projektant sporządza scenariusz pożarowy, w którym uwzględnia obciążenie ogniowe, liczbę osób przebywających w obiekcie oraz drogi ewakuacji. Na tej podstawie dobiera się klasy EI lub EW dla poszczególnych przegród, a dobór musi być spójny z klasą odporności ogniowej ścian i stropów w danej strefie.

Algorytm decyzyjny można uprościć do kilku kroków. Najpierw określ wysokość budynku i jego kategorię zagrożenia ludzi (ZL I do ZL V w polskich przepisach). Następnie zidentyfikuj strefy pożarowe i sprawdź wymaganą klasę odporności ogniowej ścian oddzielających - drzwi muszą dorównywać parametrom ściany lub być od niej lepsze. Na końcu zweryfikuj, czy oprócz odporności ogniowej potrzebna jest również dymoszczelność, co ma znaczenie w korytarzach ewakuacyjnych i klatkach schodowych.

Najczęstszy błąd przy zakupie drzwi EIS to sugerowanie się wyłącznie ceną i pomijanie dokumentacji. Tanie drzwi bez certyfikatu zgodności wydanego przez akredytowaną jednostkę notyfikowaną (np. ITB, CNBOP-PIB) nie przejdą odbioru budowlanego. Oszczędność rzędu kilkuset złotych na skrzydle przeradza się w konieczność wymiany całej partii po kontroli straży pożarnej, nie wspominając o odpowiedzialności karnej właściciela.

Uwaga: montaż drzwi przeciwpożarowych musi wykonywać ekipa z odpowiednimi uprawnieniami, a sam montaż podlega odbi owi potwierdzonemu wpisem w dokumentacji budowy. Samodzielne osadzenie skrzydła w ościeżnicy bez wiedzy o właściwym kotwieniu, uszczelnieniu pianą ogniochronną i konfiguracji samozamykacza niweczy deklarowaną klasę odporności ogniowej.

Inny błąd to sumowanie klas - EI 30 plus EI 30 nie daje EI 60. Odporność ogniowa jest parametrem pojedynczego elementu, nie sumą elementów. Drzwi EIS o klasie EI 30 chronią przez 30 minut, niezależnie od tego, ile takich drzwi zamontujemy obok siebie. Dlatego w strefach wymagających 60 minut ochrony trzeba wybrać drzwi o klasie EI 60, a nie podwajać liczbę słabszych przegród.

Checklist dla kupującego drzwi EIS

• Certyfikat zgodności z PN-EN 13501-2 wydany przez jednostkę notyfikowaną
• Tabliczka znamionowa z czytelnym oznaczeniem klasy i numerem certyfikatu
• Deklaracja właściwości użytkowych (DoP) zgodna z rozporządzeniem CPR 305/2011
• Dobór klasy do konkretnej strefy pożarowej potwierdzony przez projektanta
• Montaż przez firmę z referencjami w stolarce przeciwpożarowej
• Protokół odbioru z wpisem do książki obiektu budowlanego

Normy i przepisy, które warto znać

PN-EN 13501-2 to kluczowa norma klasyfikacyjna, ale proces certyfikacji opiera się również na badaniach ogniowych wg PN-EN 1634-1. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych określa minimalne wymagania dla poszczególnych kategorii budynków. Dodatkowo Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z 7 czerwca 2010 r. precyzuje wymagania dotyczące ochrony przeciwpożarowej budynków użyteczności publicznej.

W budynkach istniejących, poddawanych termomodernizacji lub zmianie sposobu użytkowania, obowiązuje zasada dostosowania do obecnych przepisów w zakresie, w jakim zmiana wpływa na bezpieczeństwo pożarowe. Wymiana drzwi na EIS wyższą klasę niż wymagana nie jest błędem, ale podnosi koszty inwestycji. Konsultacja z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych pozwala uniknąć zarówno niedoszacowania, jak i przewymiarowania parametrów.

Kiedy NIE warto inwestować w najwyższą klasę

Drzwi EIS EI 120 w typowym mieszkaniu w bloku z lat siedemdziesiątych to przerost formy nad treścią. Klatka schodowa w budynku poniżej 25 metrów nie wymaga takiej odporności, a różnica w cenie (nawet kilka tysięcy złotych za skrzydło) nie przełoży się na realne bezpieczeństwo. Klasę dobieramy do scenariusza pożarowego, a nie na zapas - nadmiarowe parametry nie ratują życia, jeśli słabym ogniwem pozostaje ściana czy strop o niższej odporności ogniowej ścian.

Mini-glosariusz pojęć

• EI - klasa łącząca szczelność ogniową (E) i izolacyjność termiczną (I)
• EW - klasa łącząca szczelność ogniową i ograniczenie promieniowania cieplnego (W)
• Krzywa pożarowa normowa - zależność temperatura-czas stosowana w badaniach ogniowych
• Jednostka notyfikowana - laboratorium akredytowane do wydawania certyfikatów zgodności
• Strefa pożarowa - wydzielona część budynku oddzielona od pozostałych przegrodami o wymaganej odporności ogniowej

Dobór drzwi EIS to decyzja inżynierska, a nie marketingowa - konkretne parametry wynikają z przepisów i scenariusza pożarowego, nie z katalogu producenta. Świadomy inwestor pyta o certyfikat, numer jednostki notyfikowanej i tabliczkę znamionową, zanim padnie pytanie o cenę. Bezpłatna konsultacja z doradcą ds. zabezpieczeń przeciwpożarowych pozwala dopasować klasę odporności ogniowej do rzeczywistych potrzeb budynku - bez przepłacania za parametry, które niczego nie poprawią.

Źródła i akty prawne: PN-EN 13501-2:2016 (klasyfikacja ogniowa wyrobów budowlanych), PN-EN 1634-1:2014 (badania odporności ogniowej drzwi), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm.), Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (z późn. zm.), Rozporządzenie Parlamentu Europejskiego i Rady (UE) nr 305/2011 (CPR). Strona internetowa ITB: www.itb.pl, CNBOP-PIB: www.cnbop.pl.
