Zawiasy do drzwi zewnętrznych stalowych – jak wybrać, żeby działały latami?

Źle dobrany zawias potrafi zepsuć najsolidniejsze drzwi zaczynają skrzypieć, opadają, a po dwóch sezonach widać wyraźne ślady rdzy wokół trzpieni. Zawiasy do drzwi zewnętrznych stalowych to nie detal wykończeniowy, lecz element nośny całej konstrukcji, odpowiadający za rozkład masy skrzydła sięgającej nierzadko 80-120 kg. Poniżej konkretne parametry, typy konstrukcji i mechanizmy, które realnie decydują o trwałości oraz komforcie codziennego użytkowania.

• Rodzaje zawiasów do drzwi zewnętrznych stalowych wg konstrukcji
• Jak dobrać zawiasy do stalowych drzwi zewnętrznych praktyczny poradnik
• Najczęstsze błędy przy montażu zawiasów w drzwiach stalowych

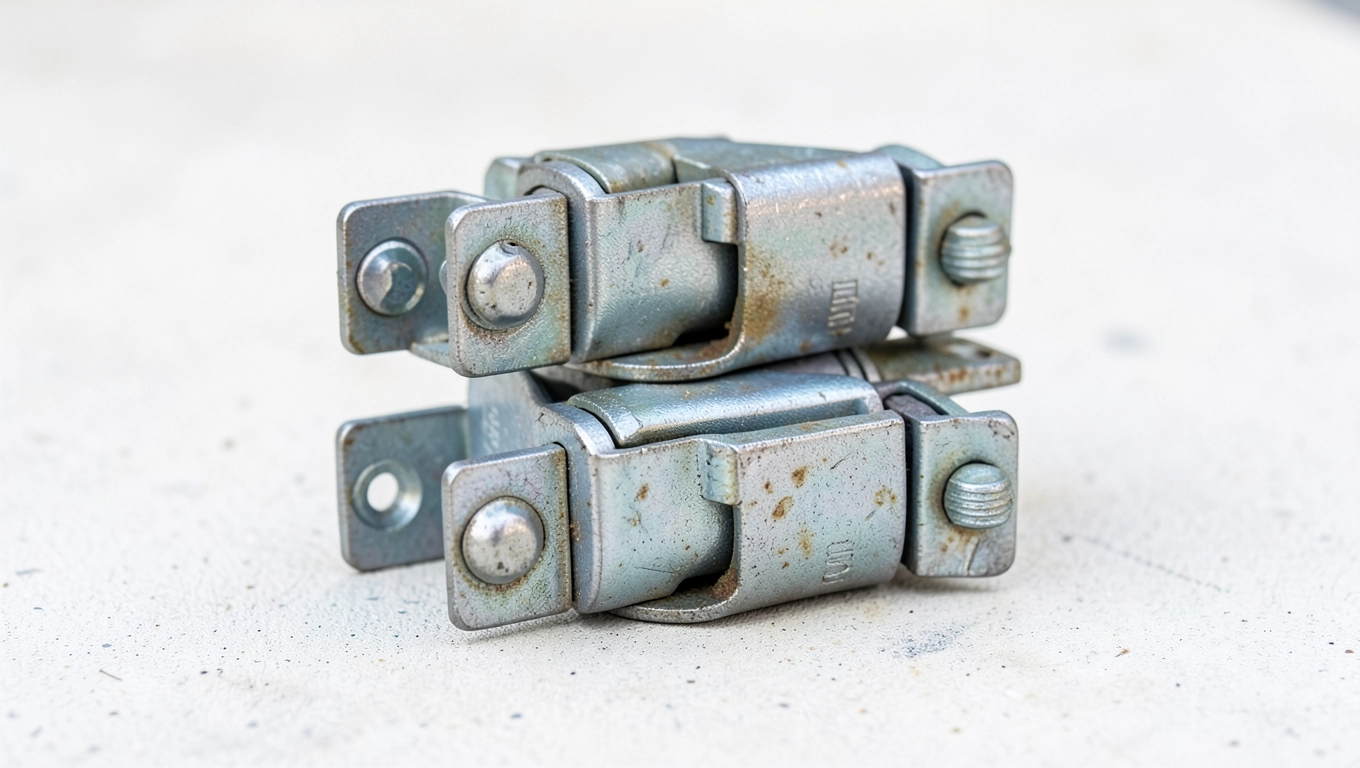

Rodzaje zawiasów do drzwi zewnętrznych stalowych wg konstrukcji

Spawane zawiasy czopowe stanowią klasykę stosowaną w stalowych drzwiach wejściowych od dekad. Pojedynczy czop o średnicy 10-14 mm przenosi obciążenie pionowe, a skrzydło obraca się wokół niego w jednej osi. Prostota tej geometrii oznacza jednak brak regulacji każde przesunięcie skrzydła względem ościeżnicy wymaga podkładek dystansowych.

Zawiasy trójskrzydełkowe (3D) rozwiązują ten problem dzięki niezależnym osiom regulacji w trzech płaszczyznach: bocznej, wysokościowej i dociskowej. Mechanizm opiera się na mimośrodowych tulejach obrót śruby imbusowej przesuwa oś obrotu o 0,5-1,5 mm w wybranym kierunku. W praktyce pozwala to skorygować opadanie skrzydła nawet po kilku latach eksploatacji, bez konieczności demontażu ościeżnicy.

Konstrukcje rolkowe (nożycowe) działają na zupełnie innej zasadzie fizycznej zamiast czopu obrotowego wykorzystują parę rolek współpracujących z wyprofilowaną prowadnicą. Obciążenie rozkłada się na większą powierzchnię styku, co obniża nacisk jednostkowy i zmniejsza tarcie. Sprawdzają się przy skrzydłach powyżej 100 kg, choć wymagają precyzyjnego ustawienia prowadnicy względem ramy.

Zawiasy ukrywe (bezprzylgowe) chowają się w szczelinie między skrzydłem a ościeżnicą, gdy drzwi są zamknięte. Oś obrotu biegnie wówczas równolegle do płaszczyzny skrzydła, a nie prostopadle jak w klasycznych rozwiązaniach. Brak widocznych elementów zawieszenia poprawia estetykę, ale utrudnia późniejszą regulację dostęp do śrub wymaga zdjęcia skrzydła.

Wybór między tymi typami zależy od trzech czynników: masy skrzydła, dopuszczalnej szczeliny montażowej oraz oczekiwanego zakresu regulacji. Przy drzwiach stalowych z wkładem antywłamaniowym masa rzadko spada poniżej 70 kg, co eliminuje najtańsze zawiasy jednoczęściowe jako samodzielne rozwiązanie.

Jak dobrać zawiasy do stalowych drzwi zewnętrznych praktyczny poradnik

Pierwszy krok to precyzyjny pomiar masy skrzydła w stanie gotowym, z przylgą, uszczelką i okładziną. Producenci podają masę samego płata stalowego, ale po dodaniu wypełnienia (wełna mineralna, pianka PUR), okuć i listew rzeczywista wartość rośnie o 15-25%. Zawias o udźwigu „do 100 kg" przy skrzydle ważącym 95 kg pracuje na granicy parametrów, co skraca żywotność łożysk.

Następnie określ przylgę, czyli głębokość nałożenia skrzydła na ościeżnicę. Dla drzwi stalowych zewnętrznych norma PN-EN 1627 dopuszcza przylgę 13,5-22,5 mm, ale w praktyce najczęściej spotyka się wartości 18 i 20 mm. Zbyt płytki zawias nie obejmie krawędzi skrzydła, zbyt głęboki będzie kolidował z uszczelką. Pomiar wykonuj suwmiarką, mierząc od krawędzi wewnętrznej ościeżnicy do lica skrzydła w pozycji zamkniętej.

Materiał trzpienia decyduje o odporności na korozję. Cynkowy odlew ciśnieniowy (Zamak) jest tani, ale po 3-4 latach ekspozycji na wilgoć traci warstwę ochronną. Stal nierdzewna AISI 304 wytrzymuje dekady, choć kosztuje 2-3 razy więcej. Dla drzwi od strony północnej lub w strefach nadmorskich wybór stali nierdzewnej to nie luksus, lecz konieczność.

Certyfikaty potwierdzają przydatność do konkretnej klasy odporności na włamanie. Zawias z deklaracją zgodności z PN-EN 1935 (norma dla okuć budowlanych) przeszedł test 200 000 cykli otwarcia. Klasa RC3 wymaga zawiasów o nośności minimum 80 kg i średnicy trzpienia 11 mm, klasa RC4 minimum 100 kg i trzpienia 13 mm.

Szablon montażowy nie jest opcją, lecz wymogiem. Rozstaw otworów pod zawias różni się nawet o 2-3 mm między producentami ościeżnic. Użycie szablonu dostarczonego przez producenta zawiasów eliminuje ryzyko niedokładnego rozwiercenia profili stalowych błąd 1 mm przekłada się na 0,5 mm przesunięcia osi obrotu i widoczne skrzypienie przy otwieraniu.

Checklista przed zakupem zawiasów:
1. Masa skrzydła z pełnym wyposażeniem (zamek, uszczelka, okładzina)
2. Przylga w milimetrach, zmierzona suwmiarką
3. Materiał trzpienia stal nierdzewna przy ekspozycji na wilgoć
4. Udźwig pary zawiasów z minimum 30% zapasem bezpieczeństwa
5. Szablon montażowy pasujący do ościeżnicy
6. Certyfikat zgodności z PN-EN 1935 lub wyższą normą
7. Kompatybilność z klasą odporności na włamanie (RC3/RC4)

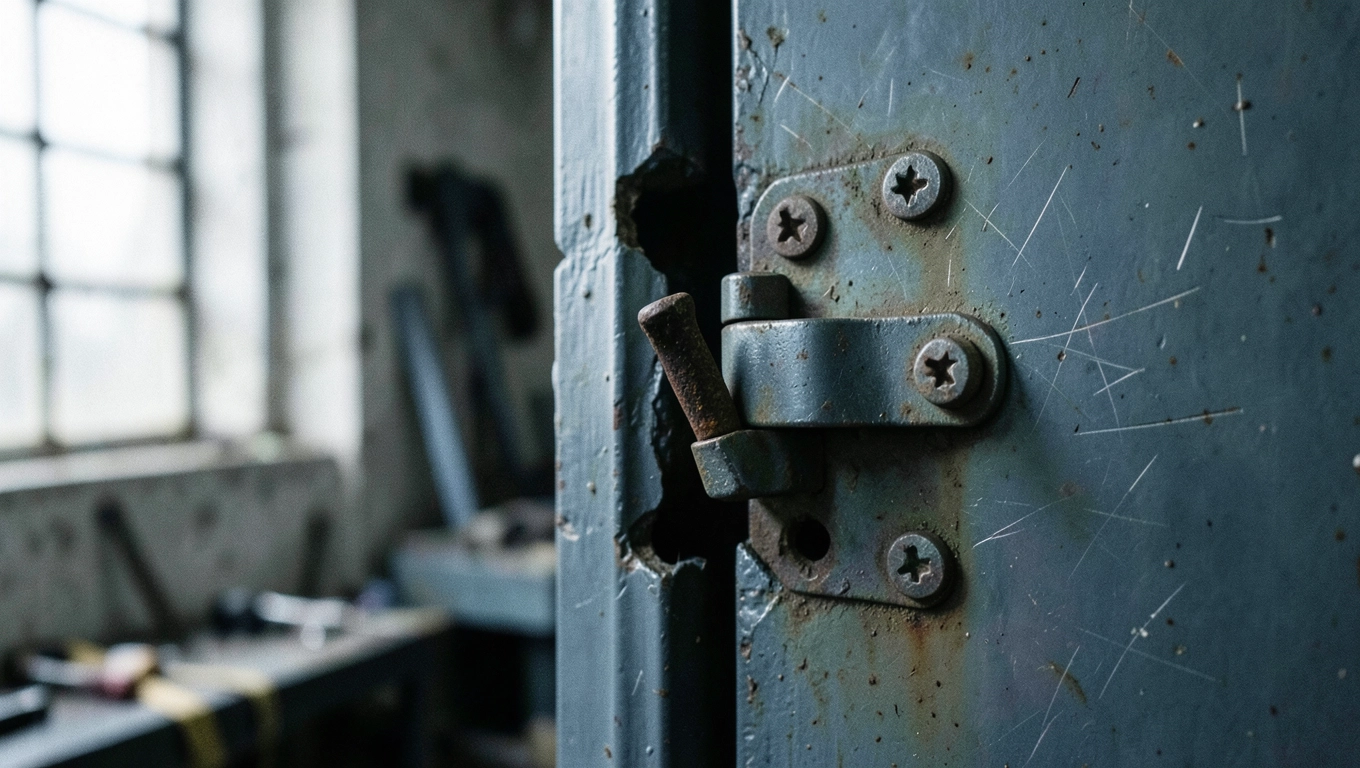

Najczęstsze błędy przy montażu zawiasów w drzwiach stalowych

Dobieranie zawiasów wyłącznie na podstawie ceny prowadzi do sytuacji, w której para za 40 zł obsługuje skrzydło warte kilka tysięcy złotych. Zawias czopowy bez regulacji w drzwiach antywłamaniowych to nie oszczędność, lecz planowana awaria po dwóch sezonach grzewczych. Stal kurczy się i rozszerza pod wpływem temperatury brak mechanizmu kompensacji oznacza naprężenia, które najpierw zaczynają skrzypieć, potem blokować skrzydło.

Niedokładne rozwiercenie otworów w ościeżnicy stalowej to drugi najczęstszy grzech montażystów. Otwór fi 8,5 mm pod śrubę M8 wymaga wiertła o średnicy 8,4-8,5 mm, nie 8,0 mm. Zbyt ciasny otwór zmusza do wkręcania śruby pod kątem, co łamie gwint w blasze ościeżnicy. Efekt: zawias trzyma przez pierwszy miesiąc, potem się luzuje.

Pomijanie szablonu montażowego przy drzwiach aluminiowych lub stalowych z cienkościenną ościeżnicą kończy się przesunięciem osi zawiasów względem siebie. Dwa zawiasy montowane „na oko" rzadko trafiają idealnie w jedną płaszczyznę obrotu. Skrzydło otwiera się z wyczuwalnym oporem, a po kilku miesiącach widać nierównomierne zużycie trzpieni.

Brak luzu dylatacyjnego między skrzydłem a ościeżnicą to błąd wynikający z niezrozumienia fizyki materiału. Stal zmienia wymiary pod wpływem temperatury o około 0,012 mm na metr na każdy stopień Celsjusza. Przy skrzydle o wysokości 2 metrów i różnicy temperatur 40°C między latem a zimą daje to prawie 1 mm ruchu. Zawias musi pozwalać na tę pracę sztywne mocowanie prowadzi do odkształceń ościeżnicy.

Montaż zawiasów o niewłaściwej przyldze to kolejna klasyczna pomyłka. Zawias z przylgą 18 mm na ościeżnicy o przyldze 22 mm nie dolega do skrzydła, a ten z przylgą 22 mm w ościeżnicy 18 mm koliduje z uszczelką i uniemożliwia szczelne domknięcie. Różnica 4 mm wydaje się niewielka, ale w praktyce decyduje o szczelności termicznej i akustycznej całej konstrukcji.

Niedocenienie roli smarowania to ostatni, lecz równie kosztowny błąd. Zawias 3D z regulacją wymaga smaru silikonowego lub grafitowego w łożyskach rolkowych. Suchy zawias pracuje z tarciem suchym, które niszczy powłokę ochronną trzpienia i przyspiesza korozję. Wystarczy jedno smarowanie rocznie, by wydłużyć żywotność o 3-5 lat.

Sprawdzone rozwiązania dostępne na polskim rynku obejmują marki takie jak Simonswerk, Otlav czy Dr.Hahn, których systemy 3D z certyfikatem PN-EN 1935 obsługują zarówno drzwi stalowe wejściowe, jak i aluminiowe oraz PVC. Przy zamówieniach hurtowych dla deweloperów warto pytać o możliwość dostawy z jednej partii produkcyjnej zawiasy z różnych serii mogą mieć minimalne różnice tolerancji, które przy wielu drzwiach w jednym budynku dadzą zauważalne różnice w pracy skrzydeł.

Źródła danych: PN-EN 1935:2002 (norma dla okuć budowlanych zawiasy), PN-EN 1627:2012 (drzwi antywłamaniowe klasyfikacja), katalogi techniczne producentów zawiasów (strony Simonswerk, Otlav, Dr.Hahn).
