Rozstaw klamki drzwiowej: 72, 85 czy 90 mm? Sprawdź, zanim kupisz
Standardy rozstawu klamki na wkładkę bębenkową (72, 85, 90, 92 mm)
Rozstaw klamki to odległość od osi trzpienia do osi otworu na wkładkę bębenkową lub klucz. Ten jeden parametr decyduje, czy klamka w ogóle da się zamontować w danym zamku. Błąd rzędu 3 mm oznacza wyrzucenie pieniędzy w błoto, ponieważ trzpień nie trafi w otwór.
- Standardy rozstawu klamki na wkładkę bębenkową (72, 85, 90, 92 mm)
- Rozstaw klamki na klucz i do blokady WC: mniej oczywiste wymiary
- Jak zmierzyć rozstaw klamki krok po kroku, by uniknąć błędu
W Polsce i całej Unii Europejskiej obowiązuje kilka zunifikowanych wartości. Najpopularniejsza to 85 mm, zgodna z polską normą budowlaną i wymogami większości producentów stolarki drzwiowej. Drugie miejsce zajmuje 72 mm, częstsze w starszym budownictwie i drzwiach wewnętrznych klasy ekonomicznej.
Wymiary 90 mm i 92 mm to rozwiązania specjalistyczne. Pierwszy stosuje się w drzwiach antywłamaniowych klasy RC3 i wyższej, gdzie trzpień musi znajdować się dalej od wkładki ze względu na wymogi normy PN-EN 1627. Drugi to standard skandynawski, spotykany w drzwiach przeciwpożarowych o odporności EI30 i EI60, gdzie liczy się zachowanie minimalnej odległości od krawędzi skrzydła.
Warto pamiętać, że wymiary klamki drzwiowej zależą od typu zamka, a nie od grubości skrzydła. Grubość drzwi wpływa na długość trzpienia i śrub przelotowych, ale nie zmienia osi rozstawu. Te dwie zmienne myli bardzo wielu kupujących.
| Rozstaw | Zastosowanie | Typ zamka |
|---|---|---|
| 72 mm | Standard UE, drzwi wewnętrzne | Wkładka bębenkowa |
| 85 mm | Polska norma, drzwi zewnętrzne | Wkładka bębenkowa |
| 90 mm | Drzwi antywłamaniowe | Wkładka bębenkowa |
| 92 mm | Skandynawia, drzwi ppoż. | Wkładka bębenkowa |
Dobór rozstawu do konkretnej sytuacji
Przy wymianie starej klamki najprościej zmierzyć rozstaw suwmiarką między osią trzpienia a osią otworu na klucz. Gdy montaż dotyczy nowych drzwi bez zamka, producent zawsze podaje ten wymiar w karcie technicznej. Warto go potwierdzić przed wierceniem otworów.
Rozstaw 85 mm sprawdza się w 90% drzwi mieszkalnych w Polsce, zarówno w mieszkaniach z wielkiej płyty, jak i w nowym budownictwie. Jeśli wymieniasz klamkę w drzwiach wejściowych do mieszkania, niemal na pewno potrzebujesz właśnie tej wartości.
Rozstaw klamki na klucz i do blokady WC: mniej oczywiste wymiary
Drzwi z zamkiem na klucz, otwieranym bez wkładki bębenkowej, działają na podobnej zasadzie, ale wymagają nieco mniejszych rozstawów. Najczęściej spotykane to 72 mm i 85 mm. Wartość 90 mm pojawia się rzadziej, głównie w zamkach wielopunktowych.
Blokada WC to zupełnie osobna historia. Standardowy rozstaw wynosi tu 78 mm, ponieważ mechanizm blokujący jest węższy niż wkładka. W łazienkach nie montuje się wkładki bębenkowej, więc rozstaw mierzy się od osi trzpienia do osi otworu na rygiel blokady.
W łazienkach rzadko mierzy się rozstaw przed zakupem klamki, bo wiele osób zakłada, że każda klamka pasuje. To błąd. Blokada WC kupowana osobno (jako komplet z klamką) ma już wywiercone otwory w określonym rozstawie, zwykle 78 mm. Próba montażu klamki o rozstawie 72 mm kończy się krzywym trzpieniem albo koniecznością kucia otworów w drzwiach.
Klamka na klucz
Mechanizm wykorzystuje klasyczny zamek wpuszczany z otworem na klucz piórowy lub typu Yale. Rozstaw 72 lub 85 mm wynika z odległości trzpienia od osi tego otworu, zgodnie z normą PN-EN 12209.
Klamka do WC
Blokada łazienkowa działa na zasadzie rygla przesuwanego pokrętłem lub monetą. Rozstaw 78 mm to standard europejski dla tego typu mechanizmów, uwzględniający szerokość obudowy zamka.
Kiedy 78 mm to za mało
Niektóre blokady WC mają rozstaw 90 mm, szczególnie te z dodatkowym otworem na klucz awaryjny od zewnątrz. Stosuje się je w hotelach, pensjonatach i obiektach użyteczności publicznej, gdzie trzeba umożliwić otwarcie drzwi w sytuacji zagrożenia. W domu takie rozwiązanie to przerost formy nad treścią.
Przy doborze klamki do WC kluczowe jest sprawdzenie, czy producent oferuje komplet (klamka + rozeta + trzpień + blokada). Kupowanie osobno klamki i osobno blokady to proszenie się o problemy z kompatybilnością rozstawu.
Jak zmierzyć rozstaw klamki krok po kroku, by uniknąć błędu
Zmierzenie rozstawu zajmuje 3 minuty i wymaga jedynie suwmiarki lub linijki z dokładnością do milimetra. Potrzebny jest też dostęp do wewnętrznej strony drzwi, gdzie widać otwór na trzpień i otwór na wkładkę lub klucz.
Krok 1: Znajdź oś trzpienia
Oś trzpienia to punkt, w którym pręt kwadratowy przechodzi przez szyld klamki. Po zamontowanej klamce widać ją jako środek kwadratowego otworu w rozecie. Po zdjęciu klamki widać ją jako okrągły lub kwadratowy otwór w szyldzie zamka.
Krok 2: Znajdź oś otworu na wkładkę lub klucz
To drugi otwór w szyldzie, mniejszy niż otwór trzpienia. Leży poniżej (w drzwiach z zamkiem na klucz) lub powyżej trzpienia, w zależności od konstrukcji zamka. Zmierz odległość od jego środka do osi trzpienia.
Krok 3: Odczytaj wymiar
Wartość podana w milimetrach to Twój rozstaw. Typowe wyniki to 72, 78, 85, 90 lub 92 mm. Wartość pośrednia, np. 78 mm, oznacza zazwyczaj drzwi łazienkowe z blokadą WC. Wartość 85 mm to niemal na pewno drzwi zewnętrzne lub wewnętrzne z wkładką bębenkową.
Krok 4: Sprawdź grubość drzwi
Zmierz grubość skrzydła w trzech miejscach: przy górnej krawędzi, na środku i przy dole. Różnice powyżej 2 mm mogą oznaczać, że drzwi się wygięły lub źle osadzono je w ościeżnicy. Grubość wpływa na długość śrub przelotowych i trzpienia.
Najczęstszy błąd: pomiar po malowaniu drzwi. Warstwa farby o grubości 0,3 mm nie wpływa na rozstaw, ale zmienia głębokość otworu na wkładkę. Po lakierowaniu wkładka może nie wejść do końca, a klamka będzie się blokować przy otwieraniu.
Krok 5: Potwierdź typ zamka
Wkładka bębenkowa, zamek na klucz piórowy i blokada WC mają różne otwory i wymagają różnych szyldów. Kupienie klamki z szyldem pod wkładkę bębenkową do drzwi z blokadą WC skończy się koniecznością zwrotu.
Checklista przed zakupem
- Rozstaw zmierzony suwmiarką, wynik zapisany w milimetrach
- Typ zamka rozpoznany: wkładka, klucz czy blokada WC
- Grubość drzwi zmierzona w trzech punktach
- Kierunek otwierania drzwi ustalony (lewy czy prawy)
- Producent i model zamka sprawdzony w dokumentacji drzwi

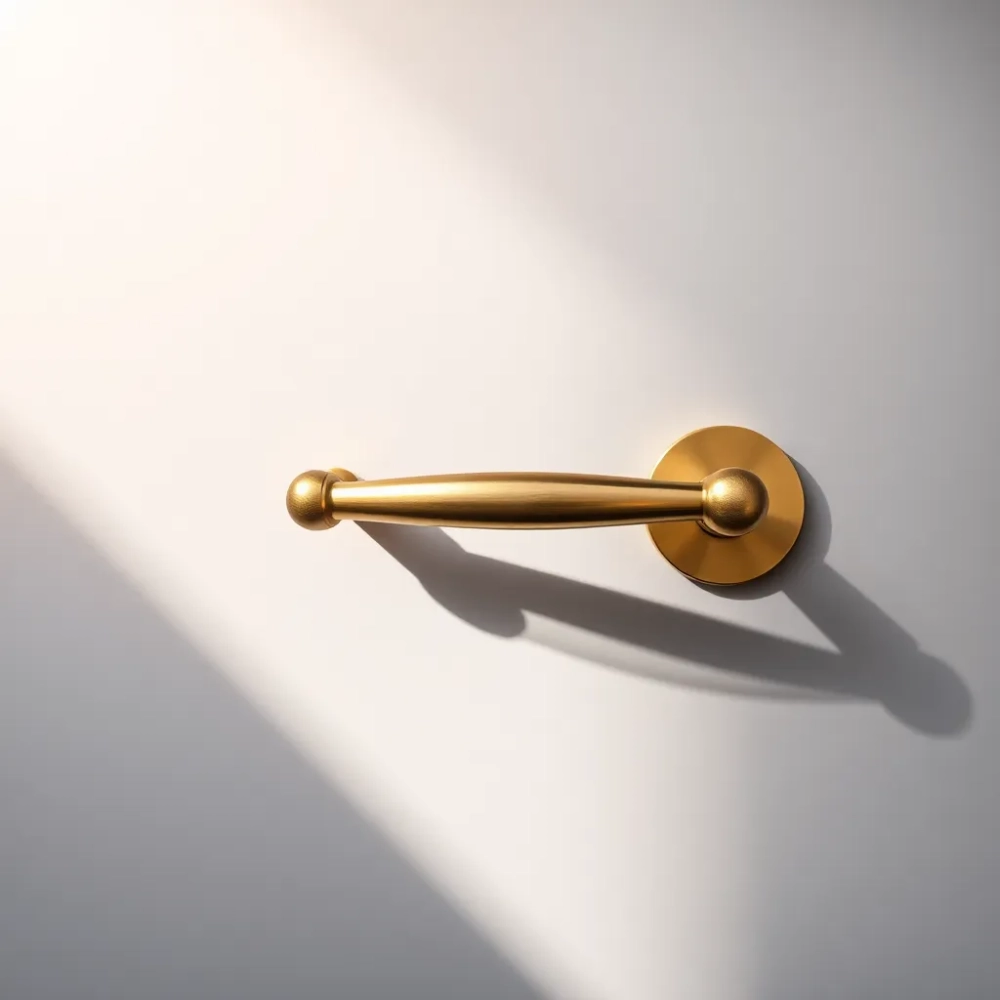

Wymiary klamki drzwiowej zależą od rozstawu, ale też od długości szyldu i wysunięcia ramienia. Standardowe ramię ma 110-130 mm długości od osi trzpienia do końca uchwytu. Wysunięcie (odległość od płaszczyzny drzwi do najdalej wysuniętego punktu klamki) wynosi zwykle 50-70 mm. Im mniejsze wysunięcie, tym mniejsza dźwignia, ale też mniejsze ryzyko zahaczania o ścianę w wąskim korytarzu.
Norma PN-EN 1906 klasyfikuje klamki pod względem trwałości, odporności na korozję i siły operacyjnej. Klasa 3 i 4 to minimum dla drzwi zewnętrznych w budynkach mieszkalnych. Klasa 1 i 2 wystarcza do drzwi wewnętrznych, gdzie klamka nie jest narażona na intensywne użytkowanie.
Rozstaw 85 mm to nie tylko standard polski, ale też wymóg większości producentów drzwi antywłamaniowych. Jeśli kupujesz drzwi klasy RC3 lub RC4, klamka o innym rozstawie fizycznie nie współpracuje z certyfikowanym zamkiem. W takim przypadku wymiana klamki na model o rozstawie 72 mm powoduje utratę certyfikatu.
Najczęstsze pytania przy wyborze
Czy rozstaw 72 mm pasuje do drzwi z rozstawem 85 mm? Nie. Różnica 13 mm sprawia, że trzpień nie trafia w otwór zamka. Klamka po zamontowaniu kręci się w miejscu, ale rygiel się nie przesuwa.
Czy mogę zastosować rozstaw 90 mm w drzwiach wewnętrznych? Tak, pod warunkiem że zamek w drzwiach ma taki sam rozstaw. Nie da się zamontować klamki 90 mm w drzwiach przygotowanych pod 85 mm, bo otwór na wkładkę będzie za daleko od trzpienia.
Jak odróżnić rozstaw od grubości drzwi? Rozstaw to odległość w płaszczyźnie drzwi (na powierzchni skrzydła), grubość to odległość prostopadła do tej płaszczyzny. To dwa zupełnie różne wymiary i oba trzeba znać przed zakupem klamki.
Przed złożeniem zamówienia warto zrobić zdjęcie starego szyldu od wewnętrznej strony drzwi. Dobre oświetlenie i linijka w kadrze pozwalają producentowi lub sprzedawcy potwierdzić rozstaw bez konieczności osobistej wizyty. Takie zdjęcie przyspiesza też ewentualną reklamację.
Co z drzwiami bez zamka?
Niektóre drzwi wewnętrzne (np. do salonu, kuchni) nie mają zamka, więc nie mają też otworu na wkładkę. W takim wypadku rozstaw nie istnieje, a klamka montuje się na samym szyldzie bez otworu na zamek. Wystarczy wtedy znać grubość drzwi i wybrać klamkę z trzpieniem o odpowiedniej długości (zwykle 8 mm dla drzwi 38-42 mm grubości).
Kiedy nie warto samodzielnie dobierać klamki
Drzwi przeciwpożarowe, antywłamaniowe klasy RC3+ i drzwi do stref pożarowych wymagają klamek spełniających konkretne normy. Próba samodzielnego doboru grozi utratą certyfikatu, a w razie pożaru lub włamania ubezpieczyciel może odmówić wypłaty odszkodowania. W takich sytuacjach lepiej zlecić dobór specjaliście, który zna normę PN-EN 1906 i wymogi danej klasy odporności.
Źródła danych: PN-EN 1906 (norma dotycząca klamek i gałek drzwiowych), PN-EN 1627 (drzwi antywłamaniowe), PN-EN 12209 (zamki wpuszczane), informacje producentów stolarki drzwiowej dostępne na stronie normalizacja.pkn.pl oraz pkn.pl.
