Wyłącznik schodowy podwójny: ile żył potrzeba?

Redakcja 2025-12-28 21:37 | Udostępnij:

Stoisz przed puszką instalacyjną z podwójnym wyłącznikiem schodowym w ręku i myślisz: ile właściwie żył potrzeba, żeby to działało bez awarii? Wiem, jak to frustruje, gdy sieć kusi prostymi odpowiedziami, które okazują się pułapkami. Rozłożymy temat krok po kroku: zaczniemy od pojedynczego wyłącznika schodowego i jego czterech żył, przejdziemy do schematu podłączenia podwójnego, policzymy przewody między nimi, wyłapiemy typowe błędy, sprawdzimy przekrój kabli, dodamy łącznik krzyżowy i zamkniemy normami PN-IEC. Wszystko po to, byś sam pewnie podłączył instalację.

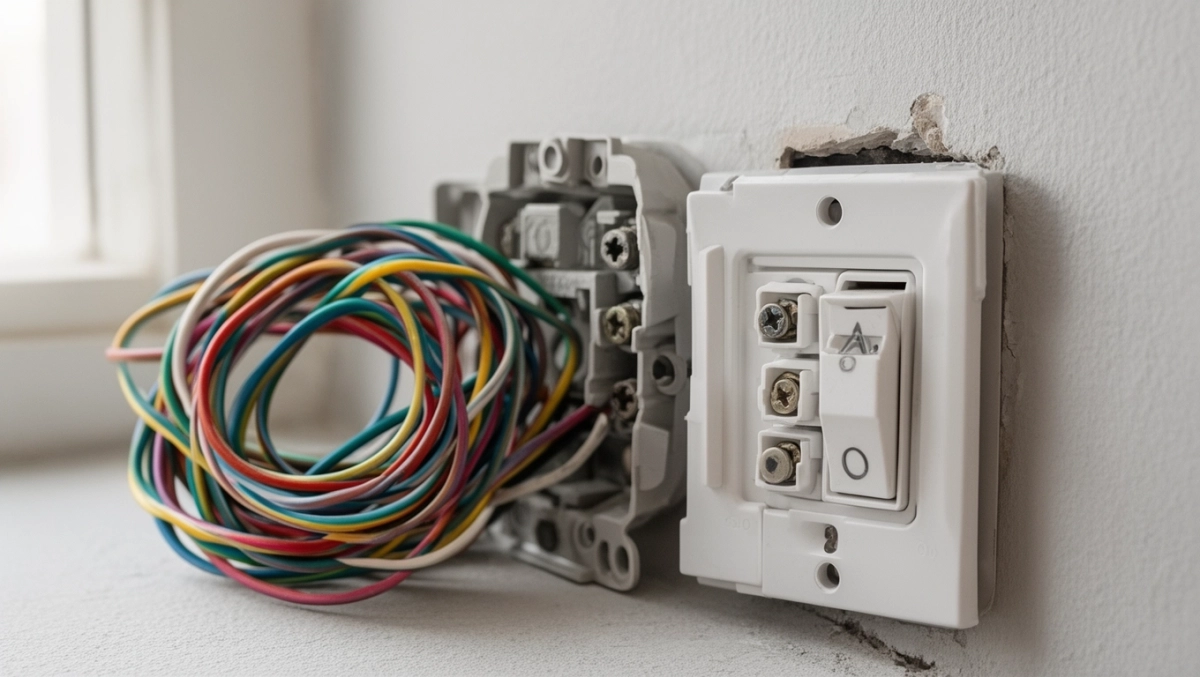

Wyłącznik schodowy podwójny ile żył

Wyłącznik schodowy pojedynczy ile żył

Podstawowy wyłącznik schodowy pojedynczy steruje jednym obwodem oświetleniowym z dwóch miejsc, co wymaga precyzyjnego rozprowadzenia fazy. Do pierwszego łącznika doprowadzasz fazę L na zacisk wspólny, a między wyłącznikami kładziesz cztery żyły: jedną fazową i dwa przewody sterujące zwane podróżnikami. Czwarta żyła to zawsze uziemienie PE, zapewniające bezpieczeństwo. Neutralny N biegnie bezpośrednio do lampy, omijając łączniki. Ta konfiguracja minimalizuje ryzyko zwarcia i spełnia wymogi sterowania impulsowego.

W praktyce instalacyjnej kabel między wyłącznikami to YDYp 4x1,5 mm², gdzie brązowy przewód to L, niebieski i czarny to podróżnicy L1 i L2, a żółto-zielony PE. Do ostatniego wyłącznika wychodzi przewód fazowy do odbiornika. Schemat działa na zasadzie zmiany pozycji podróżników, zamykając lub otwierając obwód. Bez PE instalacja traci ochronę przed porażeniem. Pamiętaj, że liczba żył rośnie tylko przy dodatkowych torach.

Różnica z zwykłym wyłącznikiem jest kluczowa: tam trzy żyły (L, N, PE) wystarczą, bo nie ma zdalnego sterowania. Schodowy potrzebuje tych czterech, by faza skakała między punktami. Testując pod obciążeniem, zobaczysz, jak płynnie przełącza. Zawsze sprawdzaj ciągłość przewodów multimetrem przed załączeniem.

Zobacz także: Okładziny na schody betonowe zewnętrzne

Schemat podłączenia wyłącznika schodowego podwójnego

Podwójny wyłącznik schodowy zarządza dwoma niezależnymi obwodami światła jednocześnie z dwóch miejsc, co podwaja złożoność zacisków. Każdy tor ma własny zacisk wspólny L dla fazy wejściowej i dwa podróżniki. Pięć żył między łącznikami obejmuje dwa zestawy sterujące plus PE. Neutralne N dla obu obwodów idą prosto do lamp, bez ingerencji łączników. Schemat zaczyna się od doprowadzenia fazy do pierwszego urządzenia.

Zaciski w wyłączniku podwójnym

  • Zacisk L1 wspólny dla pierwszego toru – faza wejściowa.
  • Podróżniki 1 i 2 dla toru oświetleniowego A.
  • Zacisk L2 wspólny dla drugiego toru – osobna faza.
  • Podróżniki 3 i 4 dla toru B.
  • Zacisk PE – uziemienie wspólne.

Do ostatniego wyłącznika z każdego toru wychodzą przewody do odbiorników. Kabel YDYp 5x1,5 mm² idealnie pasuje: brązowy i czarny dla jednego zestawu podróżników, szary i fioletowy dla drugiego, żółto-zielony PE. Podłączenie wymaga oznaczenia żył taśmą, by uniknąć pomyłek. Po zmontowaniu przetestuj każdy tor osobno.

Zobacz także: Jak Zabudować Schody Zewnętrzne: Praktyczny Poradnik

Schemat zakłada symetryczność: pierwszy i drugi wyłącznik mają identyczne zaciski. Rysując go na kartce, zobaczysz, jak faza pulsuje między podróżnikami. To rozwiązanie oszczędza miejsce w puszkach, sterując dwoma lampami jednym mechanizmem.

Ile przewodów między wyłącznikami schodowymi podwójnymi

Między dwoma wyłącznikami schodowymi podwójnymi minimalna liczba to pięć żył, pokrywająca oba tory sterowania plus ochronę. Dwa przewody podróżników na tor dają cztery sterujące, piąty to PE. Opcjonalny wspólny N nie jest konieczny, bo neutralny omija łączniki. Ta konfiguracja zapewnia niezależne działanie obwodów. Sieć często podaje cztery, co działa tylko dla pojedynczego.

script src="https://cdn.jsdelivr.net/npm/chart.js">

Wykres pokazuje eskalację: od czterech w prostym przypadku do siedmiu przy rozszerzeniu. Wybierając kabel 5x1,5 mm², masz zapas na przyszłość. Montaż wymaga prowadzenia żył bez skrętów, by sygnał był czysty. Zawsze numeruj przewody na obu końcach.

Przy dłuższych trasach opór rośnie, ale pięć żył wystarcza do 50 metrów bez strat. Test ciągłości potwierdzi poprawność.

Błędy w liczbie żył wyłącznika schodowego podwójnego

Najczęstszy błąd to założenie czterech żył jak w pojedynczym, co blokuje drugi tor – światło nie działa płynnie. Brak PE naraża na porażenie, a nadmiar N między łącznikami powoduje migotanie. Trzy żyły z sieci to mit dla zwykłych wyłączników, nie schodowych. Pięć to minimum, inaczej instalacja szwankuje.

Inny problem: zamiana podróżników między torami uniemożliwia sterowanie. Zwarcie przy złej liczbie pali bezpieczniki. Zbyt cienkie żyły przegrzewają się pod obciążeniem. Symptomy to niesterowność lub iskrzenie w zaciskach.

Typowe pomyłki i skutki

  • Brak jednej żyły sterującej: jeden tor martwy.
  • Pominięty PE: ryzyko porażenia.
  • Dodatkowy N: ciągłe włączone światło.
  • Odwrotna polaryzacja: brak reakcji na przełączanie.

Zawsze rysuj schemat przed cięciem kabli. Multimetrem sprawdź izolację. Błędy kosztują czas i materiały.

Przekrój żył do wyłącznika schodowego podwójnego

Minimalny przekrój to 1,5 mm² dla każdej żyły w obwodach oświetleniowych, zgodnie z obciążeniem do 10 A. Kabel YDYp 5x1,5 mm² płaski ułatwia ciągnięcie w rurkach. Miedź przewodzi lepiej niż aluminium, minimalizując spadki napięcia. PE musi mieć ten sam przekrój co fazowe.

Przy dłuższych trasach rozważ 2,5 mm², by uniknąć przegrzania. Izolacja YDYP jest niepalna, kluczowa w budynkach. Kolory standardowe: brązowy L, niebieski N, żółto-zielony PE, reszta do oznakowania.

Instalacja wymaga zacisków sprężynowych lub śrubowych pod 1,5 mm². Nie ściskaj zbyt mocno, by nie uszkodzić izolacji. Przekrój wpływa na trwałość całej instalacji.

Wyłącznik schodowy podwójny z łącznikiem krzyżowym ile żył

W konfiguracji z łącznikiem krzyżowym dla trzech punktów sterowania podwójny obwód wymaga siedmiu żył między wyłącznikami a krzyżowym. Każdy tor potrzebuje czterech przewodów: dwa podróżniki do krzyżowego i dwa z niego. Łącznie dwa zestawy po cztery plus wspólny PE dają siedem. Krzyżowy zamienia pary podróżników.

Schemat: od wyłącznika schodowego cztery żyły do krzyżowego (L wspólny, dwa podróżniki, PE), z krzyżowego cztery do drugiego wyłącznika. Dla podwójnego mnożysz przez dwa tory minus wspólne PE. Kabel 7x1,5 mm² jest rzadki, więc często splata się dwa 4x.

Działa to na zasadzie rotacji fazy przez krzyżowy. Przy więcej punktach żył rośnie wykładniczo. Testuj sekwencyjnie każdy przełącznik.

Instalacja komplikuje puszkę, ale oszczędza okablowanie w ścianach.

Normy PN-IEC dla żył wyłącznika schodowego podwójnego

Normy PN-IEC 60364-4-41 nakazują uziemienie PE w każdej puszce i minimum 1,5 mm² dla oświetlenia. PN-HD 60364-5-52 określa dobór przewodów pod obciążenie i temperaturę. Instalacja schodowa musi mieć separację torów, by uniknąć interferencji.

Bezpieczeństwo wymaga wyłączników z IP20 i zaciskami samozaciskowymi. PN-EN 60669-1 reguluje mechanikę łączników schodowych. Zawsze projektuj z zapasem na rozruch.

Normy zabraniają łączenia N w łącznikach, co zapobiega asymetrii prądów. Certyfikacja SEP potwierdza zgodność. Trzymaj się ich, by uniknąć kar i awarii.

Kontrola okresowa co 5 lat weryfikuje żyły i połączenia.

Pytania i odpowiedzi: Wyłącznik schodowy podwójny – ile żył?

  • Ile żył przewodów potrzeba między wyłącznikami schodowymi podwójnymi?

    Do prawidłowej instalacji podwójnego wyłącznika schodowego, sterującego dwoma niezależnymi obwodami oświetleniowymi z dwóch miejsc, wymagane jest minimum 5 żył między łącznikami: dwa zestawy przewodów sterujących (2x L1/L2), przewód ochronny PE oraz opcjonalnie wspólny neutralny N. Stosuj kabel YDYp 5x1,5 mm².

  • Jaka jest różnica w liczbie żył dla pojedynczego i podwójnego wyłącznika schodowego?

    Pojedynczy wyłącznik schodowy wymaga 4 żył między łącznikami (faza L, dwa przewody sterujące L1/L2, PE), podczas gdy podwójny potrzebuje 5 żył, ponieważ obsługuje dwa obwody – każdy z własnym zestawem sterującym plus wspólne PE i opcjonalny N.

  • Czy do wyłącznika schodowego podwójnego wystarczy kabel 4-żyłowy?

    Nie, informacja o 4 żyłach jest błędna i myląca – dotyczy pojedynczego wyłącznika lub zwykłego przełącznika. Użycie 4-żyłowego kabla uniemożliwi prawidłowe sterowanie drugim obwodem, prowadząc do zwarć lub niesterowności. Zawsze stosuj 5 żył dla podwójnego.

  • Jakie przewody stosować do wyłączników schodowych i dlaczego uziemienie jest kluczowe?

    Wybieraj przewody o przekroju min. 1,5 mm² (np. YDYp), zawsze z uziemieniem PE w każdym kablu, zgodnie z normą PN-IEC 60364. PE chroni przed porażeniem prądem i pożarem, zapobiegając błędom instalacji. Konsultuj z elektrykiem SEP przed montażem.
