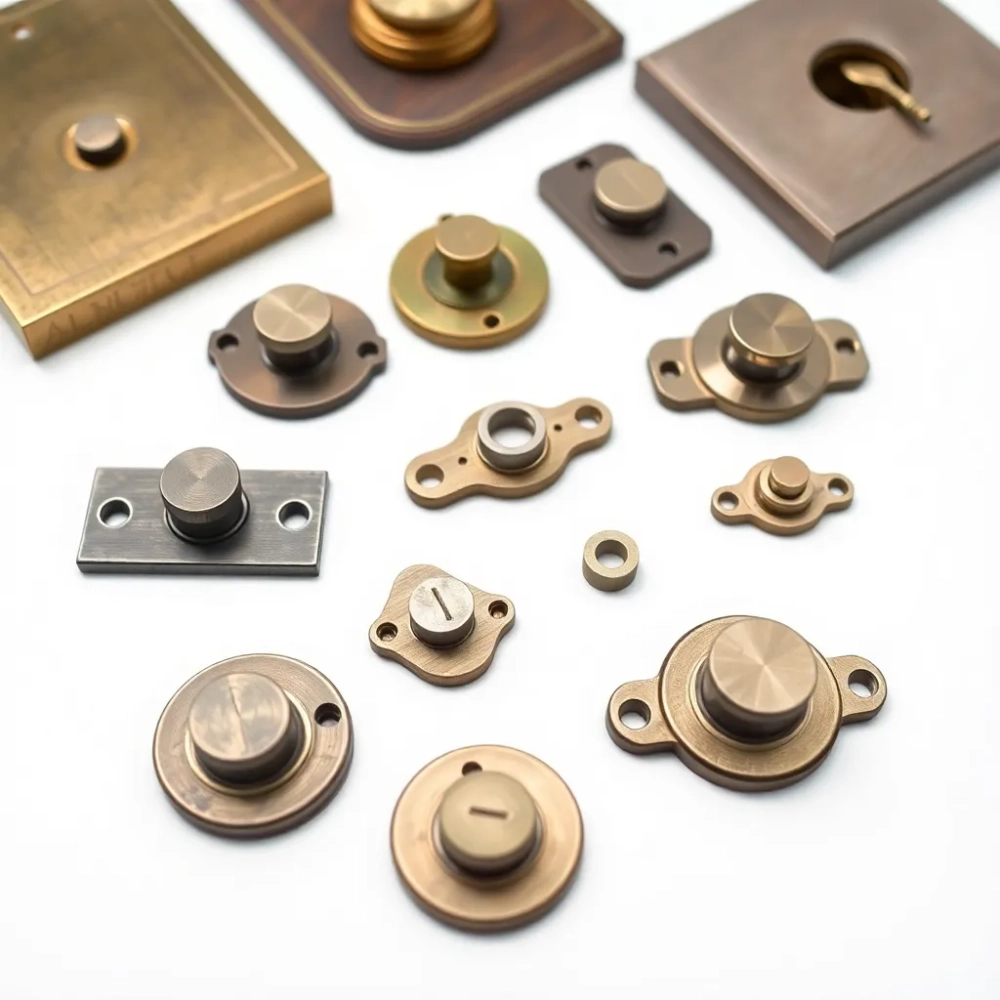

Szyldy do drzwi zewnętrznych – jakie wymiary wybrać, żeby pasowały za pierwszym razem?

Szyldy do drzwi zewnętrznych wymiary mają znaczenie większe, niż większość kupujących zakłada, bo od milimetrów zależy szczelność, poprawność działania klamki i odporność okucia na próbę wyrwania wkładki. Źle dobrany rozstaw otworów montażowych, za krótki trzpień albo zbyt wąska płytka potrafią zepsuć nawet najlepsze drzwi antywłamaniowe. Poniżej znajdziesz konkretne liczby, normy i schemat doboru, który działa w prawdziwych skrzydłach, a nie tylko w katalogu producenta.

• Najpopularniejsze rozstawy i grubości szyldów zewnętrznych
• Szyld do drzwi antywłamaniowych wymiary, ochrona wkładki i normy
• Jak zmierzyć drzwi, żeby szyld pasował bez poprawek
• Konserwacja szyldu zewnętrznego
• Ile kosztuje dobry szyld i od czego zależy cena
• Słowniczek parametrów technicznych
• Najczęstsze pytania kupujących

Najpopularniejsze rozstawy i grubości szyldów zewnętrznych

W drzwiach zewnętrznych królują trzy rozstawy montażowe: 72 mm, 92 mm i 95 mm. Rozstaw 72 mm to klasyka dla cieńszych skrzydeł do 50 mm oraz dla drzwi wewnątrzklatkowych, natomiast 92 mm i 95 mm to standard cięższych konstrukcji antywłamaniowych, gdzie wymagana jest większa długość trzpienia klamki, by przeszedł przez całą grubość skrzydła i pewnie osadził się w mechanizmie zamka.

Szerokość samej płytki szyldu waha się najczęściej od 29 mm do 35 mm w modelach wąskich oraz od 40 mm do 55 mm w wariantach szerokich, tzw. angielskich. Długość szyldu górnego mierzy się w przedziale 240-260 mm, a szyldu dolnego z rozetą wkładki 250-290 mm, w zależności od tego, czy mamy do czynienia z wersją z ochroną wkładki, czy bez. Grubość płytki to zwykle 8 mm dla aluminium anodowanego i 9-10 mm dla stali nierdzewnej.

Grubość skrzydła determinuje dobór trzpienia klamki i długość śrub przelotowych. Dla drzwi o grubości 40-50 mm stosuje się trzpień 8×75 mm, dla 50-60 mm trzpień 8×85 mm, a powyżej 60 mm wymagany jest już trzpień 8×95 mm albo dłuższy. Zbyt krótki trzpień powoduje, że klamka nie wraca do pozycji poziomej po naciśnięciu i zaczyna szarpać mechanizmem zamka od środka.

Warto też zwrócić uwagę na kształt rozety wkładki, bo to ona odpowiada za centrowanie całego szyldu względem wkładki bębenkowej. Rozety okrągłe o średnicy 50-55 mm pasują do większości wkładek europrofilowych, ale przy wkładkach z gałką po jednej stronie potrzebna jest rozeta asymetryczna, inaczej klamka będzie haczyć o wystającą gałkę od wewnątrz.

Szyld do drzwi antywłamaniowych wymiary, ochrona wkładki i normy

Szyld do drzwi antywłamaniowych różni się od zwykłego przede wszystkim obecnością płytki ochronnej wokół wkładki, która w klasie 3 wg PN-EN 12209 wytrzymuje siłę wyrywania 15 kN, a w klasie 4 aż 25 kN. Sama płytka ma wtedy grubość 14-18 mm i wystaje poza obrys wkładki o co najmniej 5 mm z każdej strony, co utrudnia chwycenie wkładki szczypcami lub próbę jej rozwiercenia.

Norma PN-EN 1906 regulująca okucia drzwiowe dzieli szyldy na cztery klasy użytkowania w zależności od liczby cykli pracy (od 25 000 do 200 000 cykli) oraz klasy odporności na korozję od 1 do 4. Do drzwi zewnętrznych eksploatowanych na co dzień minimalna sensowna kategoria to klasa użytkowania 3 i klasa korozyjności 3, co gwarantuje przynajmniej 100 000 cykli i odporność na 96-godzinną komorę solną.

Kierunek otwierania drzwi wpływa na stronę montażu szyldu, ale nie na jego wymiary geometryczne. Szyld jest symetryczny, więc dla drzwi lewych i prawych używa się tego samego kompletu, zmienia się jedynie orientacja trzpienia klamki, który ma nacięcie pod klucz imbusowy po jednej stronie. Błąd polegający na montażu szyldu prawego na drzwi lewe skutkuje tym, że klamka po złożeniu nie trafia w rowek trzpienia i klinuje się przy pierwszym naciśnięciu.

Rozstaw 92 vs 95 mm co tak naprawdę się różni

Różnica 3 mm między 92 a 95 mm to pozornie nic, ale w praktyce oznacza zupełnie inny zamek. Rozstaw 92 mm to standard europejskich wkładek profilowych produkowanych w Niemczech i Austrii, natomiast 95 mm to tradycja skandynawska oraz niektórych polskich producentów. Próba wsadzenia wkładki 92 mm w szyld z otworami 95 mm kończy się tym, że śruby montażowe trafiają w gwint wkładki zamiast w jej obudowę.

Jak zmierzyć drzwi, żeby szyld pasował bez poprawek

Pomiar zaczyna się od rozstawu śrub mocujących szyld, mierzonych od osi do osi. Wystarczy zdjąć starą rozetę albo zerknąć na kartę gwarancyjną drzwi, ale gdy dokumentacja zginęła, trzeba zmierzyć samodzielnie suwmiarką, od środka jednego otworu do środka drugiego, z dokładnością do 0,5 mm. Każdy milimetr odchyłu oznacza, że nowy szyld będzie się kiwał albo w ogóle nie da się go przykręcić.

Drugą wartością jest grubość skrzydła mierzona w trzech punktach: przy górnym zawiasie, przy dolnym zawiasie i pośrodku. Różnica powyżej 2 mm między punktami świadczy o lekkim skręceniu skrzydła i wymaga zastosowania szyldu z podkładkami dystansowymi albo wybrania modelu z regulowanym trzpieniem teleskopowym. Bez tej korekty klamka po zamontowaniu wraca do pozycji opóźnionej o 2-3 mm względem poziomu.

Przed odkręceniem starego szyldu zrób zdjęcie wszystkich śrub od wewnątrz, zaznacz ich długość markerem na kartce i podpisz, która jest górna, a która dolna. Producenci czasem stosują śruby o tej samej średnicy, ale różnej długości, a pomylenie ich powoduje, że krótsza śruba nie trzyma szyldu od strony zewnętrznej.

Trzecim parametrem, o którym zapominają nawet doświadczeni montażyści, jest średnica otworu pod trzpień klamki. Standard to kwadrat 8 mm, ale starsze drzwi polskiej produkcji z lat 90. mają trzpień 9 mm. Wsunięcie trzpienia 8 mm w otwór 9 mm daje luz na obrót klamki o 15-20 stopni w jedną stronę, co przy codziennym użytkowaniu kończy się rozkalibrowaniem mechanizmu sprężynowego w zamku.

Ostatnią wartością jest odległość od osi klamki do osi wkładki, czyli tzw. rozstaw osi klamka-wkładka. Dla drzwi antywłamaniowych wynosi on najczęściej 85 mm albo 92 mm, a dla zwykłych drzwi zewnętrznych 72 mm. Zmierzenie tej wartości przed zakupem oszczędza sytuacji, w której klamka trafia na obrys wkładki i blokuje włożenie klucza.

Dlaczego grubość trzpienia ma znaczenie mechaniczne

Trzpień klamki przenosi moment obrotowy z uchwytu na mechanizm zapadkowy zamka. Trzpień 8 mm wytrzymuje moment do 8 Nm bez odkształcenia plastycznego, natomiast trzpień 9 mm aż 12 Nm. Przy kluczu dynamicznym, gdy ktoś mocno szarpie klamką próbując sforsować drzwi, cieńszy trzpień po kilku miesiącach zaczyna się ścinać, a klamka przestaje prawidłowo podnosić zapadkę.

Konserwacja szyldu zewnętrznego

Szyld zewnętrzny pracuje w środowisku wilgoci, mrozu i soli drogowej, dlatego wymaga przeglądu przynajmniej raz na rok. Pierwszym objawem zużycia jest szorstkość pracy klamki, która sygnalizuje, że sprężyna powrotna w zamku zaczyna rdzewieć albo trzpień jest suchy i tarcie na ściankach otworu wzrasta powyżej dopuszczalnych 0,3 N·m.

Czyszczenie szyldu z aluminium anodowanego najlepiej wykonywać wodą z dodatkiem neutralnego pH (5-7), bo środki o odczynie kwaśnym poniżej 4 rozkładają warstwę tlenku anodowego, a zasadowe powyżej 9 matowią połysk. Dla stali nierdzewnej dopuszczalne są środki lekko kwaśne, ale nigdy te zawierające chlorki, bo powodują korozję wżerową w ciągu kilku tygodni.

Smarowanie trzpienia to kolejny punkt, o którym zapominają użytkownicy. Najlepszy jest smar silikonowy w sprayu albo biały smar litowy klasy 2, który nie spływa w temperaturze poniżej zera i nie twardnieje powyżej 60°C. Olej maszynowy klasy ISO VG 32 działa krótko, bo po 2-3 miesiącach zasycha i tworzy lepki film przyciągający kurz.

Nie stosuj smaru grafitowego do trzpienia klamki, bo grafit przewodzi prąd i w połączeniu z wilgocią przyspiesza korozję elektrochemiczną styku trzpień-otwór. Poza tym grafit brudzi odzież i trudno go usunąć z powierzchni lakierowanej.

Kiedy wymienić szyld, a kiedy wystarczy naprawa

Wymiana szyldu jest konieczna, gdy płytka ma widoczne pęknięcia, luz montażowy przekracza 1 mm na kierunku prostopadłym do płaszczyzny skrzydła albo ochrona wkładki nosi ślady próby wyrwania (zarysowania, wgniecenia, ślady po szczypcach). Naprawa natomiast wystarcza, gdy problem ogranicza się do zatarcia trzpienia, obluzowania śrub albo utlenienia warstwy wykończeniowej, które da się usunąć pastą polerską.

Ile kosztuje dobry szyld i od czego zależy cena

Cena szyldu zewnętrznego zaczyna się od około 120 PLN za komplet (dwie płytki + klamka) w wersji aluminiowej bez ochrony wkładki, a kończy na 600-900 PLN za model ze stali nierdzewnej z hartowaną płytką ochronną klasy 3. Modele klasy 4 z ochroną wkładki i dodatkowym wzmocnieniem pod rozetą to wydatek od 1100 PLN w górę, ale w drzwiach antywłamaniowych klasy RC3 wg PN-EN 1627 taki szyld jest obowiązkowy, bo bez niego drzwi tracą certyfikat.

Wpływ na cenę ma nie tylko materiał, ale też marka mechanizmu wewnętrznego (łożyska kulkowe vs tuleje ślizgowe), rodzaj wykończenia (anoda, PVD, malowanie proszkowe) oraz sposób montażu (przelotowy wymaga dłuższych śrub, co podnosi koszt kompletu o 15-25 PLN). Szyldy przelotowe, czyli mocowane śrubami na wylot przez całą grubość skrzydła, są droższe, ale stabilniejsze, bo siła docisku rozkłada się równomiernie na obu stronach.

Kiedy nie stosować szyldu z ochroną wkładki

Szyldy z ochroną wkładki mają grubość płytki 14-18 mm i wymagają odpowiednio głębokiego frezowania w skrzydle. W drzwiach szklanych o grubości poniżej 30 mm nie ma miejsca na takie osadzenie, podobnie w drzwiach z cienką okleiną, gdzie zbyt głębokie frezowanie przebija warstwę licową i odsłania rdzeń. W takich przypadkach jedynym rozwiązaniem pozostaje szyld bez ochrony, ale z dodatkową rozetą obrotową blokującą dostęp do wkładki od zewnątrz.

Słowniczek parametrów technicznych

Rozstaw montażowy to odległość w milimetrach między osiami otworów na śruby mocujące szyld do skrzydła, mierzona w pionie.

Elementy przelotowe to śruby przechodzące przez całą grubość skrzydła i mocowane nakrętką od drugiej strony, w przeciwieństwie do elementów nieprzelotowych wkręcanych w gwintowany otwór zamka.

Anoda to elektrochemiczna warstwa tlenku na aluminium, zamykająca pory i zwiększająca odporność na korozję; w wariantach platyna, złoto, srebro uzyskuje się ją przez barwienie w roztworach soli metali.

Trzpień klamki to stalowy pręt kwadratowy 8 lub 9 mm łączący zewnętrzną i wewnętrzną klamkę, przenoszący moment obrotowy na zamek.

Rozeta to okrągła płytka maskująca otwór montażowy wokół wkładki lub klamki, jednocześnie centrująca cały szyld względem osi mechanizmu.

Rozmiar TD1000 / TD200 to oznaczenia serii produktów różniących się wymiarami płytki, rozstawem montażowym oraz klasą ochrony wkładki, gdzie TD1000 odpowiada szerszej płytce 55 mm, a TD200 węższej 40 mm.

Najczęstsze pytania kupujących

Czy szyld z ochroną wkładki pasuje do każdych drzwi antywłamaniowych? Nie. Klasa drzwi i klasa szyldu muszą być zgodne, inaczej drzwi tracą certyfikat. Do drzwi klasy RC3 wg PN-EN 1627 potrzebny jest szyld klasy 3 wg PN-EN 12209 lub wyższy.

Jak odróżnić szyld lewy od prawego? Stojąc od strony zewnętrznej drzwi, patrz, po której stronie znajdują się zawiasy. Jeśli zawiasy są po lewej, drzwi są lewe, a szyld montujesz tak, by nacięcie trzpienia pod imbus było od wewnątrz.

Czy szyld aluminiowy wystarczy do drzwi zewnętrznych? Tak, pod warunkiem że ma anodowaną warstwę o grubości minimum 15 mikronów i klasę korozyjności 3 wg PN-EN 1906, co gwarantuje trwałość w warunkach miejskich przez co najmniej 10 lat.

Co zrobić, gdy nowy szyld nie pasuje rozstawem? Nie podkładaj podkładek ani nie rozwiercaj otworów, bo złamiesz frez w skrzydle. Zamów szyld w prawidłowym rozstawie, a stary oddaj do zwrotu, większość dystrybutorów uznaje reklamację przy zachowaniu oryginalnego opakowania.

Jak często smarować trzpień klamki? Raz na 12 miesięcy w drzwiach osłoniętych daszkiem nad wejściem i raz na 6 miesięcy w drzwiach narażonych na deszcz bezpośredni, z użyciem smaru silikonowego lub białego litowego.

Szyldy do drzwi zewnętrznych wymiary to nie jest dziedzina, w której warto improwizować, bo każdy milimetr odchyłu oznacza albo luz montażowy, albo zbyt mocne naprężenie śrub, albo w najgorszym przypadku obniżenie klasy antywłamaniowej całych drzwi. Pomiar w trzech punktach, weryfikacja zgodności z normą PN-EN 1906 i PN-EN 12209 oraz sprawdzenie grubości trzpienia to trzy kroki, które zajmują pięć minut, a oszczędzają kilka godzin szukania przyczyny zacinającej się klamki.

Źródła i normy

PN-EN 1906:2012 Okucia budowlane. Klamki i gałki drzwiowe. Wymagania i metody badań.

PN-EN 12209:2016 Okucia budowlane. Zamki mechaniczne wraz z płytkami zamykającymi. Wymagania i metody badań.

PN-EN 1627:2012 Drzwi, okna, ściany osłonowe, kraty i żaluzje. Odporność na włamanie. Wymagania i klasyfikacja.

Informacje o klasyfikacji okuć i drzwi antywłamaniowych: portal ITB (instytut techniki budowlanej) oraz strona normalizacyjna PKN (polski komitet normalizacyjny).

Dane techniczne dotyczące trzpieni i rozstawów: katalogi producentów wkładek profilowych oraz dokumentacja producentów drzwi antywłamaniowych dostępna w serwisach branżowych okuciowych.
