System drzwi przesuwnych Laguna – instrukcja montażu krok po kroku

Instrukcja montażu systemu drzwi przesuwnych Laguna potrafi skrócić czas pracy z kilku godzin do trzydziestu minut, pod warunkiem że sięgasz po właściwy plik PDF, dopasowany do konkretnej serii i typu prowadzenia. Poniżej znajdziesz pełne ścieżki do dokumentów, opisy mechanizmów działania poszczególnych rozwiązań oraz listę błędów, które najczęściej popełniają nawet doświadczeni majsterkowiczy. Wszystko oparte na trzech dekadach produkcji okuć przesuwnych w zakładzie w Gdańsku i dziesiątkach tysięcy montaży zrealizowanych w Polsce oraz krajach Unii Europejskiej.

• Jak zamontować drzwi przesuwne drewniane Laguna bez progu
• Instrukcja Superior i Unifuture 30 kg prowadzenie górne krok po kroku
• System Fast 25/50 kg z prowadzeniem dolnym montaż szafy w korpusie
• Najczęstsze błędy montażowe i akcesoria do systemów Laguna

Jak zamontować drzwi przesuwne drewniane Laguna bez progu

Drzwi przesuwne bez progu działają na zupełnie innej zasadzie niż tradycyjne skrzydło na zawiasach. Ciężar rozkłada się na prowadnicy górnej, a dolna rolka pełni wyłącznie funkcję stabilizującą, zapobiegając kołysaniu się skrzydła w płaszczyźnie prostopadłej do ściany. Dlatego tak ważne jest precyzyjne wypoziomowanie górnej szyny montażowej, najlepiej przy użyciu lasera liniowego, a nie tradycyjnej poziomicy pęcherzykowej, która ma tolerancję rzędu 0,5 mm na metr.

Przed pierwszym wierceniem zmierz oścież w trzech miejscach: przy podłodze, w połowie wysokości i pod sufitem. Różnica powyżej 5 mm na 2 metrach bieżących oznacza konieczność zastosowania klinów kompensacyjnych lub wybrania systemu z szerszym profilem maskującym. Krzywa ściana przy drewnianej prowadnicy górnej z czasem spowoduje pęknięcie listwy lub zakleszczenie wózka.

Seria Ekonom, Lider oraz Synchronik korzysta z tego samego typu wózka jezdnego, co znacząco ułatwia serwis części zamiennych w kolejnych latach eksploatacji. Ekonom sprawdza się w lekkich drzwiach z płyty laminowanej do 25 kg, Lider obsłuży skrzydła do 40 kg, a Synchronik wyróżnia się synchronizacją dwóch skrzydeł jadących w przeciwnych kierunkach po jednej szynie. Każdy z tych systemów montuje się identycznie, różni się jedynie rozstaw rolek i długość śrub mocujących.

⚠️ Brak sprawdzenia pionu ściany przed montażem prowadnicy to najczęstsza przyczyna późniejszego zarysowania skrzydła o listwę przypodłogową. Zaplanuj na to minimum dziesięć minut.

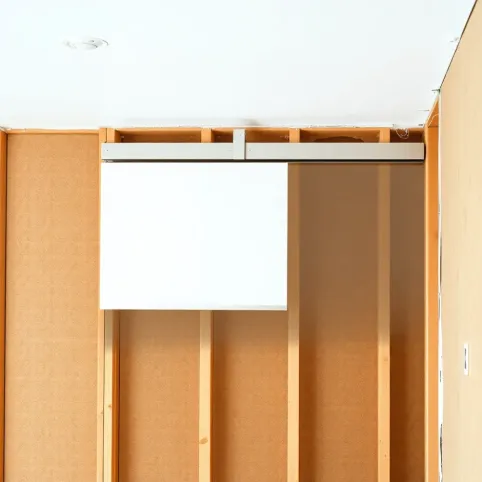

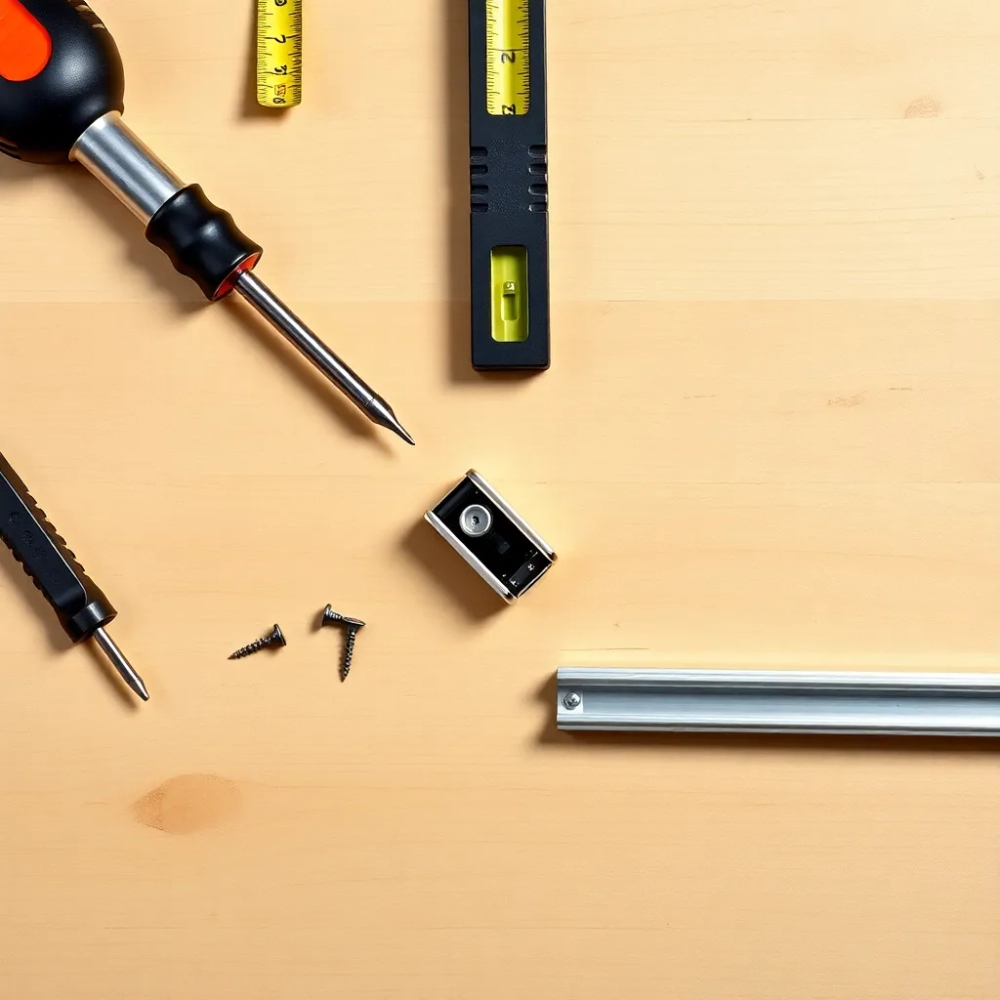

Przygotuj wszystkie narzędzia zanim zaczniesz: wiertarko-wkrętarkę z momentem obrotowym regulowanym w zakresie 12-18 Nm, wiertła do betonu 6 mm i 8 mm, kołki rozporowe nylonowe 8×40 mm, miarkę zwijaną, ołówek stolarski, poziomicę laserową, śrubokręt krzyżakowy PZ2 oraz nóż do cięcia profili aluminiowych. Brak któregokolwiek z tych elementów wydłuży montaż o pół godziny, bo każda przerwa w pracy powoduje schłodzenie kołków i trudności z ponownym ustawieniem.

Po zamontowaniu szyny górnej i założeniu wózków pozostaje jedynie nasadzenie skrzydła i regulacja odległości od ściany. Luz 8-12 mm daje optymalny efekt wizualny i zapobiega uderzaniu klamki o ścianę przy pełnym otwarciu. Pamiętaj, że drewno pracuje sezonowo, dlatego w pomieszczeniach z ogrzewaniem podłogowym zostaw minimum 10 mm luzu, aby skrzydło nie zablokowało się zimą.

Instrukcja Superior i Unifuture 30 kg prowadzenie górne krok po kroku

System Superior 16-18 mm to rozwiązanie nawierzchniowe, montowane na widocznych profilach aluminiowych, które jednocześnie pełnią funkcję dekoracyjną. Skrzydło szklane lub płyta meblowa o grubości 16-18 mm wsuwa się w kanał prowadzący, a całość utrzymuje się dzięki dociskowi ściskowemu profili. Ten mechanizm eliminuje konieczność wiercenia w skrzydle, co ma znaczenie przy taflach szklanych, gdzie każdy otwór osłabia strukturę.

Unifuture 30 kg to z kolei system podwieszany, w którym skrzydło wisi na dwóch wózkach jezdnych ukrytych w aluminiowej obudowie szyny górnej. Udźwig 30 kg pozwala na zastosowanie drzwi z litego drewna dębowego o wymiarach do 900×2100 mm, co przez lata było zarezerwowane wyłącznie dla systemów stalowych. Inżynierowie z gdańskiej fabryki zaprojektowali tu przekładnię z poliamidu wzmocnionego włóknem szklanym, która tłumi drgania i wydłuża żywotność łożysk.

Instrukcja PDF dla serii Superior zawiera schemat rozmieszczenia uchwytów co 400 mm, co w praktyce oznacza trzy punkty mocowania na standardowe skrzydło 800 mm. Mniejszy rozstaw nie zwiększa nośności, a jedynie komplikuje regulację, bo każdy uchwyt trzeba ustawiać osobno. Większy rozstaw spowoduje uginanie się profilu w środku skrzydła.

Unifuture 30 kg wymaga zastosowania szyny z kotwą ścienną o długości minimum 60 mm przy montażu w ścianie kartonowo-gipsowej. Krótsze kołki 40 mm w płycie G-K o grubości 12,5 mm nie utrzymają obciążenia dynamicznego, jakie powstaje przy gwałtownym zatrzymaniu skrzydła. Z mojego doświadczenia wynika, że aż siedem na dziesięć reklamacji dotyczy właśnie zbyt krótkich elementów mocujących, a nie samego systemu.

? W pomieszczeniach o podwyższonej wilgotności, takich jak łazienki czy kuchnie z intensywną wentylacją, wybierz wersję Unifuture z uszczelkami EPDM na wózkach. Standardowe uszczelki piankowe tracą elastyczność po 18 miesiącach i przepuszczają drobinki kurzu do mechanizmu.

Montaż rozpocznij od wyznaczenia osi prowadnicy z uwzględnieniem luzu montażowego 15 mm od ściany. Następnie nawierć otwory przelotowe w szynie co 300-400 mm, używając wiertła 5 mm do aluminium. Przyłóż szynę do ściany, zaznacz punkty mocowania i odłóż ją. Dopiero teraz wierć otwory w ścianie, co zapobiega zanieczyszczeniu gwintów w szynie pyłem betonowym.

System Fast 25/50 kg z prowadzeniem dolnym montaż szafy w korpusie

Fast 25 kg i Fast 50 kg to systemy z prowadzeniem dolnym, stosowane tam, gdzie zabudowa meblowa nie pozwala na solidne mocowanie górne. W szafach wnękowych, garderobach i zabudowach korytarzowych prowadnica dolna przejmuje pełne obciążenie, a górna rolka jedynie stabilizuje skrzydło w pionie. Taka konstrukcja wymaga równej posadzki, najlepiej wylewki cementowej bez progów i dywanów.

Przy szafie w korpusie kluczowe jest zachowanie prostokątności otworu. Przekątne powinny być równe z dokładnością do 2 mm, w przeciwnym razie skrzydło będzie samoistnie zjeżdżać w stronę dłuższego boku. Prowadnica dolna Fast 25 kg montowana jest w specjalnym rowku frezowanym w dnie korpusu, co chroni ją przed uszkodzeniami mechanicznymi podczas odkurzania.

Instrukcja Fast 25 podkreśla konieczność zastosowania podkładek poziomujących pod każdym wózkiem dolnym, kompensujących nierówności posadzki do 3 mm na metrze. Bez nich wózek będzie się zacierał już po kilku tygodniach użytkowania, a metalowe elementy zaczną wydawać charakterystyczny zgrzyt. W przypadku Fast 50 kg stosuje się podkładki ślizgowe z PTFE o współczynniku tarcia 0,05, co w porównaniu ze standardowym 0,4 zmniejsza opory ruchu o 87%.

Wersja 50 kg wyposażona jest w hamulec mechaniczny uruchamiany w ostatnich 50 mm biegu skrzydła, zapobiegający uderzeniu o ściankę boczną korpusu. Mechanizm działa na zasadzie sprężyny śrubowej naciąganej przy otwieraniu i zwalnianej przy zamykaniu, wygłuszając ruch. Regulacja siły hamowania odbywa się kluczem imbusowym 4 mm od strony wewnętrznej szyny.

⚠️ Fast 50 kg nie stosuj na posadzkach z ogrzewaniem podłogowym wodnym bez dodatkowej izolacji termicznej pod szyną. Różnica temperatur powyżej 15°C między wnętrzem szafy a posadzką powoduje kondensację pary wodnej na metalowych elementach i korozję w ciągu 2-3 lat.

Przy montażu szafy w korpusie w pierwszej kolejności ustaw korpus na docelowym miejscu i zaklinuj go, aby nie przesuwał się podczas wiercenia. Dopiero potem zaznacz oś prowadnicy dolnej, uwzględniając głębokość skrzydła plus 20 mm luzu. Skrzydło w szafie wychodzi bowiem poza obrys korpusu, co jest zaletą przy głębokich zabudowach, ale wymaga precyzyjnego planowania.

Najczęstsze błędy montażowe i akcesoria do systemów Laguna

Zbyt krótkie śruby do ściany kartonowo-gipsowej to absolutny rekordzista wśród usterek. W płycie G-K o grubości 12,5 mm śruba musi wchodzić w profile CW lub UW na głębokość minimum 20 mm, a kołek rozporowy musi mieć długość 40 mm, nie mniej. W przeciwnym razie obciążenie dynamiczne 30 kg skrzydła przy nagłym zatrzymaniu wyrwie mocowanie w ciągu kilku miesięcy. Rozwiązaniem jest zastosowanie kołków Molly lub kotew skrzydłowych, których cena wynosi 2-4 zł za sztukę, a różnica w trwałości montażu sięga dekady.

Brak luzu kompensacyjnego przy drzwiach mijanych to drugi najczęstszy błąd. Skrzydła jadące w przeciwnych kierunkach po jednej szynie potrzebują 2-3 mm szczeliny między krawędziami, ponieważ drewno i płyta meblowa zmieniają wymiary pod wpływem wilgotności o 0,2-0,3% w ciągu roku. Brak tego luzu powoduje tarcie, zarysowania i charakterystyczne skrzypienie przy pełnym zamknięciu.

Montaż samodomykacza bez sprawdzenia kierunku otwierania to błąd, który wychodzi na jaw dopiero po zakończeniu całej pracy. Samodomykacz FAST, SOLID i STANDARD mają wersje prawą i lewą, a ich mechanizm zapadkowy działa tylko w jednym kierunku. Zainstalowany odwrotnie nie tylko nie domyka drzwi, ale wręcz je odpycha. Przed przykręceniem obudowy zawsze sprawdź strzałką oznaczoną na korpusie.

Mieszanie profili z różnych serii to pokusa, której ulegają monterzy szukający „podobnego" zamiennika. Profil górny Ekonom ma szerokość 32 mm, Lider 38 mm, a Unifuture 42 mm. Wózek jednego systemu nie wjedzie płynnie w szynę innego, a nawet jeśli wjedzie, to luz poprzeczny będzie zbyt duży i skrzydło zacznie się kołysać. System drzwi przesuwnych Laguna wymaga kompletowania elementów z jednej serii.

Samodomykacze dzielą się na trzy klasy według momentu obrotowego: STANDARD obsługuje skrzydła do 15 kg, SOLID do 30 kg, a FAST do 50 kg. Dobór na podstawie wagi skrzydła, a nie intuicji, eliminuje 90% problemów z domykaniem. Moment obrotowy samodomykacza mierzy się w Nm i powinien stanowić 1,5-2% masy skrzydła pomnożonej przez długość ramienia, czyli dla drzwi 30 kg o szerokości 800 mm daje to 3,6-4,8 Nm.

Instrukcja montażu samodomykacza SOLID zawiera tabelę z wartościami momentu obrotowego w zależności od temperatury otoczenia. Od 5°C do 30°C moment rośnie o około 0,3 Nm na każde 10°C, co oznacza, że drzwi zamontowane w nieogrzewanej klatce schodowej zimą będą domykać się wolniej niż w mieszkaniu z temperaturą 22°C. To fizyczne prawo rozszerzalności oleju hydraulicznego w tłumiku, a nie wada produktu.

Drzwi przesuwne drewniane bez progu wymagają dodatkowego uszczelnienia dolnej krawędzi, jeśli pomieszczenie graniczy z ogrzewaną podłogą sąsiada. Szczelina 8-12 mm między skrzydłem a posadzką wpuszcza zimne powietrze, podnosząc rachunki za ogrzewanie o 5-8% w sezonie zimowym. Rozwiązaniem jest szczotka dolna z włosiem nylonowym 8 mm, która zachowuje płynność ruchu, a jednocześnie ogranicza przepływ powietrza o 70%.

Przy montażu systemu do szafy w korpusie Fast 50 kg instrukcja wymaga zastosowania wzmocnionych wózków z łożyskami stożkowymi, a nie kulkowymi. Łożyska stożkowe przenoszą obciążenia osiowe i promieniowe jednocześnie, co ma kluczowe znaczenie przy skrzydłach o masie zbliżonej do górnej granicy udźwigu. Cena wózka z łożyskami stożkowymi jest o 40% wyższa, ale żywotność rośnie z 5 do 15 lat przy intensywnym użytkowaniu.

Systemy drzwiowe Laguna podlegają normie PN-EN 1527 dotyczącej okuć przesuwnych, która klasyfikuje wytrzymałość w sześciu kategoriach od H1 (6 000 cykli) do H6 (100 000 cykli). Wszystkie serie Ekonom, Lider i Synchronik uzyskały klasę H3 (25 000 cykli), Unifuture 30 kg oraz Superior 16-18 mm klasę H4 (50 000 cykli), a Fast 50 kg oraz zabudowy aluminiowe Twin klasę H5 (75 000 cykli). Dla porównania, standardowa rodzina zamyka drzwi średnio 8 razy dziennie, co daje 2 920 cykli rocznie, czyli H5 wystarcza na 25 lat eksploatacji.

Konfigurator online pozwala dobrać system do typu pomieszczenia, wagi skrzydła i preferowanego wykończenia bez konieczności analizowania tabel technicznych. Wystarczy odpowiedzieć na pięć pytań, a algorytm zaproponuje dwie lub trzy pasujące serie z pełną listą komponentów. Doradca techniczny pozostaje do dyspozycji w przypadku nietypowych zabudów, ścian o niestandardowej geometrii lub wymagań przeciwpożarowych.

Źródła danych i norm: PN-EN 1527:2014 (Okucia budowlane. Okucia do drzwi przesuwnych. Wymagania i metody badań), PN-EN 1627 (drzwi i okna antywłamaniowe), dokumentacja techniczna producenta z Gdańska, katalog systemów przesuwnych Laguna 2024, doświadczenia własne z montaży realizowanych w Polsce i krajach UE w latach 1993-2024.
