Jak wyprostować wygięte drzwi szafy? System Hettich, który rozwiązuje problem raz na zawsze

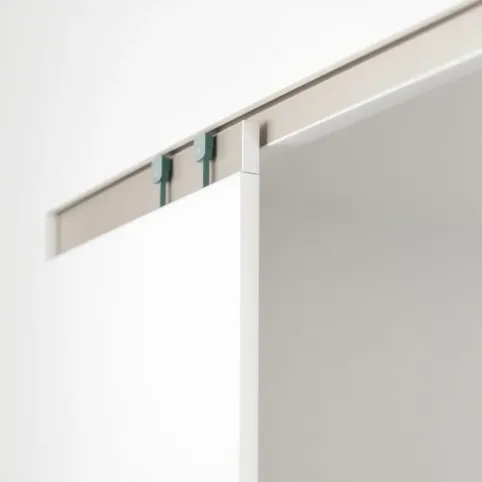

Wygięte fronty szafy to zmora każdego, kto kiedykolwiek otworzył drzwi przesuwne i zobaczył, jak górna krawędź odstaje od prowadnicy o dobre trzy centymetry. Zanim zaczniesz planować wymianę całego skrzydła, sprawdź, czy problem da się rozwiązać mechanicznie, bez kucia, klejenia i wydatków rzędu kilkuset złotych. System do prostowania drzwi Hettich to niewielkie okucie przeciwprężne, które w ciągu kilkunastu minut potrafi przywrócić geometrię nawet frontu o wysokości 2600 mm, o ile sam materiał nie stracił nośności. W dalszej części znajdziesz konkretne dane techniczne, schemat rozmieszczenia elementów, listę błędów, które niweczą cały efekt, oraz szczerą odpowiedź na pytanie, kiedy takie rozwiązanie faktycznie ma sens, a kiedy pieniądze lepiej zainwestować w nowe drzwi.

• Jak działa okucie wyrównujące Hettich i dlaczego napręża drążki
• Parametry techniczne i schemat rozmieszczenia elementów
• Montaż okucia wyrównującego Hettich krok po kroku
• Plastik czy aluminium? Porównanie wersji systemu Hettich do drzwi przesuwnych
• 5 błędów montażowych, które psują efekt prostowania drzwi
• Kiedy okucie przeciwprężne Hettich naprawdę pomaga, a kiedy nie ma sensu

Jak działa okucie wyrównujące Hettich i dlaczego napręża drążki

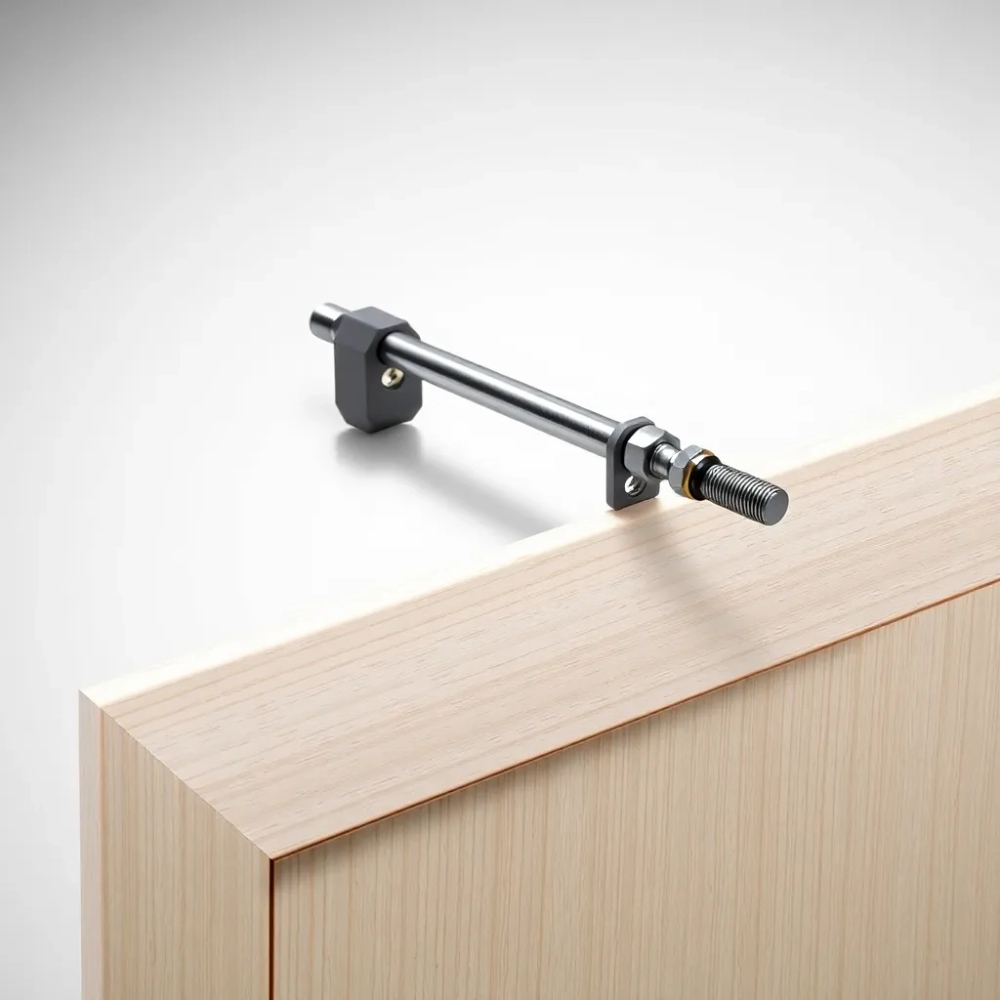

Mechanizm opiera się na dwóch metalowych prętach połączonych tuleją z gwintem lewym i prawym, osadzonych w korpusie mocowanym do wewnętrznej strony skrzydła. Obrót tulei kluczem imbusowym powoduje jednoczesne skracanie lub wydłużanie prętów w przeciwnych kierunkach, co wytwarza siłę osiową od kilkudziesięciu do ponad stu niutonów.

Ta siła działa jak ściskacz, który wygina skrzydło w kierunku przeciwnym do deformacji. Kluczowe jest to, że naprężenie przenoszone jest przez całą wysokość drzwi, a nie punktowo, dzięki czemu korekta rozkłada się równomiernie i nie tworzy nowych garbów w innym miejscu.

Plastikowa tuleja czy aluminiowa

Producent oferuje dwie wersje korpusu. Tuleja z tworzywa sztucznego wzmocnionego włóknem szklanym sprawdza się w lżejszych frontach laminowanych o masie do około 12 kg na skrzydło. Wersja aluminiowa, dzięki sztywności stopu, utrzymuje stałe naprężenie nawet przy obciążeniu rzędu 18-20 kg i wolniej reaguje na zmiany temperatury w pomieszczeniu.

Różnica staje się odczuwalna po roku użytkowania. Plastik pod wpływem cyklicznych zmian wilgotności (lato-zima) potrafi stracić od 5 do 8% siły docisku, aluminium zachowuje parametry niemal bez zmian. Jeśli szafa stoi w przedpokoju bez klimatyzacji, a drzwi mają ponad 2200 mm, aluminiowa wersja zwróci się w ciągu 24 miesięcy.

Zastosowania, w których okucie naprawdę pracuje

• Drzwi przesuwne szaf wnękowych o wysokości 2000-2600 mm
• Fronty garderoby z płyty laminowanej 16 lub 18 mm
• Drzwi łamane (harmonijkowe) z problemem łódkowania
• Wysokie witryny kuchenne z segmentami powyżej 1500 mm

W każdym z tych przypadków okucie przejmuje rolę wewnętrznego stężenia, którego brakuje w samej płycie. Płyta meblowa o grubości 16 mm i szerokości 600 mm ma moment bezwładności zbyt mały, by samodzielnie oprzeć się sile grawitacji przy długości powyżej 1800 mm, stąd właśnie wgięcia widoczne gołym okiem.

Parametry techniczne i schemat rozmieszczenia elementów

Zanim sięgniesz po wiertarkę, musisz znać trzy liczby: grubość frontu, średnicę otworu pod tuleję i dopuszczalną wysokość skrzydła. Bez nich nawet najdroższe okucie nie zadziała, a montaż zakończy się pęknięciem płyty.

Tabela: wymiary i zakresy stosowania

Kalkulator: ile sztuk potrzebujesz

Podstawowa zasada brzmi: dwa okucia na jedno skrzydło. W przypadku frontów szerszych niż 800 mm albo wyższych niż 2200 mm, dochodzi trzecie okucie, montowane poziomo w połowie wysokości. To ono przejmuje naprężenia boczne, które przy dużej powierzchni płyty potrafią zwichrować geometrię w kierunku poprzecznym.

Co kupić przed montażem

Lista narzędzi wygląda niepozornie, ale każdy jej punkt oszczędza nerwów przy wierceniu. Wiertło 35 mm musi być ostre, w przeciwnym razie wyrwie krawędź laminatu. Poziomica laserowa przydaje się przy znakowaniu pionu, bo oko w tym rozmiarze potrafi się mylić o 2-3 mm na metrze.

• Wiertło Forstner 35 mm z centrownikiem
• Wkrętarka z regulacją momentu obrotowego
• Klucz imbusowy 4 mm dołączony do zestawu
• Poziomica laserowa lub długa (1200 mm)
• Miarka, ołówek, młotek gumowy
• Kliny montażowe do unieruchomienia drzwi

Montaż okucia wyrównującego Hettich krok po kroku

Sam montaż zajmuje od 20 do 40 minut na jedno skrzydło, w zależności od wprawy. Najwięcej czasu pochłania precyzyjne wyznaczenie osi otworu, bo od niego zależy, czy naprężenie trafi w środek ciężkości płyty.

Krok 1: zdejmij drzwi z prowadnicy

Skrzydło przesuwne unosi się delikatnie do góry i wysuwa z dolnej szyny. W przypadku drzwi łamanych odkręcasz najpierw zawiasy górne, potem dolne, a dopiero potem kładziesz skrzydło na miękkim podłożu, by nie porysować lica.

Krok 2: wyznacz oś otworu

Zmierz wysokość skrzydła i podziel przez dwa. Od górnej krawędzi odmierz 1/3 wysokości, od dolnej 2/3. W tych dwóch punktach wyznacz oś pionową w odległości 35-40 mm od bocznej krawędzi płyty. To jest miejsce, w którym wiercisz otwór pod tuleję.

Krok 3: nawierć otwór 35 mm

Ustaw wiertło Forstner prostopadle do płyty. Prędkość obrotowa 600-800 obr./min wystarcza, by nie przypalić laminatu. Głębokość otworu 14 mm, mierzona od lica wewnętrznej strony skrzydła. Nie przewiercaj płyty na wylot.

Krok 4: osadź tuleję i pręty

Tuleję wciśnij młotkiem gumowym, aż zrówna się z powierzchnią. Pręty wkręć ręcznie w oba gwinty, po jednym z każdej strony, do momentu wyczucia lekkiego oporu. Na tym etapie okucie nie jest jeszcze naprężone.

Krok 5: zamontuj korpus i wstępnie napręż

Przykręć korpus wkrętami do wewnętrznej strony płyty, przez otwory rozmieszczone symetrycznie. Kluczem imbusowym 4 mm obróć tuleję o ćwierć obrotu, by wstępnie ścisnąć pręty. Skrzydło powinno się lekko wygiąć w kierunku okucia.

Krok 6: zawieś drzwi i wyreguluj

Po zawieszeniu skrzydła obserwuj szczelinę między drzwiami a korpusem szafy na całej wysokości. Równa szczelina 1,5-2 mm oznacza, że naprężenie jest prawidłowe. Jeśli u góry jest węższa, a u dołu szersza, dokręć tuleję o dodatkowe 1/8 obrotu i ponownie zmierz.

Zawsze stosuj dwie sztuki na drzwi, nawet jeśli skrzydło ma 1800 mm. Pojedyncze okucie w środku wysokości nie skoryguje deformacji w górnej i dolnej strefie jednocześnie.

Plastik czy aluminium? Porównanie wersji systemu Hettich do drzwi przesuwnych

Różnica w cenie między wersjami sięga 40-60% w przeliczeniu na sztukę, co przy dwóch-trzech okuciach na szafę daje kwotę od kilkudziesięciu do stu kilkudziesięciu złotych. Warto wiedzieć, za co dokładnie się dopłaca i w jakich warunkach ta dopłata się zwróci.

Tabela porównawcza: plastik vs aluminium

Wersja aluminiowa wygrywa tam, gdzie masa skrzydła przekracza 15 kg lub gdzie pomieszczenie narażone jest na wahania wilgotności: kuchnia, łazienka, nieogrzewany garaż. W sypialni, gdzie drzwi mają 2000 mm i 8 kg, plastikowa tuleja spokojnie wytrzyma dekadę.

Kiedy dopłacić do aluminium

Aluminium ma sens przy frontach fornirowanych, lakierowanych na wysoki połysk albo wykonanych z płyty MDF 18 mm. Gęstszy materiał wolniej reaguje na zmiany, ale też wolniej oddaje naprężenie, co wymaga stabilniejszego mechanizmu. Tuleja aluminiowa utrzymuje stałą siłę ściskającą niezależnie od tego, ile razy drzwi są otwierane w ciągu dnia.

Kiedy wystarczy plastik

Standardowa szafa wnękowa w sypialni, fronty laminowane 16 mm, wysokość do 2000 mm. W takich warunkach plastikowa tuleja pracuje identycznie jak aluminiowa, a różnica w cenie pozwala kupić zapasowy komplet na wypadek uszkodzenia przy wierceniu.

5 błędów montażowych, które psują efekt prostowania drzwi

Najczęstsze reklamacje nie dotyczą samego mechanizmu, lecz błędów wykonawczych, które redukują skuteczność okucia o połowę albo całkowicie uniemożliwiają uzyskanie prostego skrzydła. Poniższa lista powstała na podstawie powtarzających się problemów zgłaszanych przez stolarzy.

Błąd 1: zbyt płytki otwór pod tuleję

Wiercenie na głębokość 10 mm zamiast 14 mm powoduje, że tuleja nie zagłębia się w płycie i odstaje o 4 mm. W efekcie pręty pracują pod złym kątem, a naprężenie rozkłada się nierównomiernie. Zawsze mierz głębokość otworu suwmiarką, nie na oko.

Błąd 2: montaż zbyt blisko krawędzi bocznej

Okucie zamontowane w odległości 15 mm od krawędzi bocznej działa na zbyt krótkim ramieniu dźwigni, przez co siła korekcyjna jest niewystarczająca. Optymalna odległość to 35-50 mm, zależnie od grubości płyty i jej sztywności wzdłużnej.

Błąd 3: brak symetrii między dwoma okuciami

Górne okucie zamontowane 200 mm od górnej krawędzi, dolne 400 mm od dolnej, to częsty błąd. Naprężenia rozkładają się wtedy niesymetrycznie i w środku wysokości pojawia się nowe wygięcie. Oba okucia muszą leżeć w identycznej odległości od odpowiednich krawędzi.

Błąd 4: użycie wiertła piórowego zamiast Forstner

Wiertło piórowe 35 mm tnie agresywnie i wychodzi z płyty z postrzępioną krawędzią, szczególnie przy laminacie. Tuleja nie osadza się szczelnie, a po kilku tygodniach zaczyna się obracać w gnieździe. Forstner 35 mm daje czysty, cylindryczny otwór z płaskim dnem.

Błąd 5: zbyt mocne dokręcenie tuleji

Siła ściskająca powyżej 150 N potrafi wygiąć drzwi w łuk zamiast je wyprostować. Efektem jest szpara klinowa między skrzydłem a korpusem, większa u góry niż u dołu, czyli dokładnie odwrotnie niż w stanie wyjściowym. Dokręcaj tuleję o 1/8 obrotu i za każdym razem mierz szczelinę.

Po każdym dokręceniu odczekaj 2-3 minuty. Laminat i płyta meblowa mają pewien moduł pełzania, więc naprężenie ustala się dopiero po kilku minutach od przyłożenia siły.

Kiedy okucie przeciwprężne Hettich naprawdę pomaga, a kiedy nie ma sensu

Nie każde wygięcie da się skorygować mechanicznie. Okucie przeciwprężne działa tylko wtedy, gdy płyta zachowała spójność wewnętrzną i nie jest trwale zdeformowana plastycznie. W poniższych scenariuszach podpowiem, jak rozpoznać granicę użyteczności.

Sprawdza się: szafy, garderoby, fronty laminowane

Drzwi przesuwne z płyty laminowanej 16-18 mm, łamane fronty harmonijkowe, wysokie witryny kuchenne, w których segmenty przekraczają 1500 mm wysokości. W każdym z tych przypadków naprężenie wytwarzane przez okucie przeciwdziała sile grawitacji, która wygina długie, wąskie elementy.

Checklist pięciu pytań przed zakupem:

• Czy skrzydło ma co najmniej 1800 mm wysokości?
• Czy widać gołym okiem wygięcie większe niż 4 mm na całej długości?
• Czy płyta nie jest pęknięta, spęczniała na krawędziach?
• Czy masa skrzydła nie przekracza 20 kg?
• Czy między skrzydłem a prowadnicą jest luz większy niż 2 mm?

Pięć odpowiedzi twierdzących oznacza, że okucie rozwiąże problem. Trzy lub mniej sugerują, że przyczyna leży gdzie indziej: w zużytej prowadnicy, obluzowanych rolkach albo samej płycie, która straciła sztywność.

Nie sprawdza się: fronty aluminiowe, szkło, drzwi poniżej 16 mm

Fronty aluminiowe bez wewnętrznej ramy z płyty nie mają w co wkręcić okucia, a szkło hartowane oczywiście nie przyjmie wkrętów. Drzwi cieńsze niż 16 mm, na przykład te wykonane z płyty 12 mm, mają zbyt małą nośność, by utrzymać siłę naprężającą bez ryzyka pęknięcia.

W takich przypadkach lepszym rozwiązaniem jest wymiana prowadnicy na regulowaną z większym zakresem luzu, korekta zawiasów albo wymiana skrzydła. System do prostowania drzwi Hettich nie jest narzędziem do naprawy wszystkiego, co się wygina.

Znaki, że okucie wymaga ponownej regulacji

Po 12 miesiącach użytkowania warto przeprowadzić kontrolę. Pierwszy sygnał to pojawienie się nierównomiernej szczeliny między drzwiami a korpusem, drugi to delikatne trzeszczenie przy otwieraniu i zamykaniu. Oba objawy oznaczają, że naprężenie osiadło pod wpływem cykli termicznych i wymaga korekty o 1/8 do 1/4 obrotu tulei.

Zużycie mechanizmu objawia się luzem na kluczu imbusowym podczas dokręcania, tuleja nie trzyma już naprężenia i powraca do pozycji wyjściowej. W takim przypadku wymień sam korpus, pręty zostają na miejscu.

Dobór odpowiedniej wersji i rozmieszczenia to połowa sukcesu, drugą jest wiercenie otworu dokładnie tam, gdzie linia sił wymaga punktu podparcia. Jeśli nie masz pewności, ile sztuk potrzebujesz i czy aluminium faktycznie się opłaca, opisz wymiary skrzydła, jego masę oraz to, w jakim pomieszczeniu stoi szafa, a doradzę konkretne ustawienie okucia do Twojego przypadku.
