Jakie zawiasy do drzwi wybrać? Przegląd typów, które naprawdę się sprawdzają

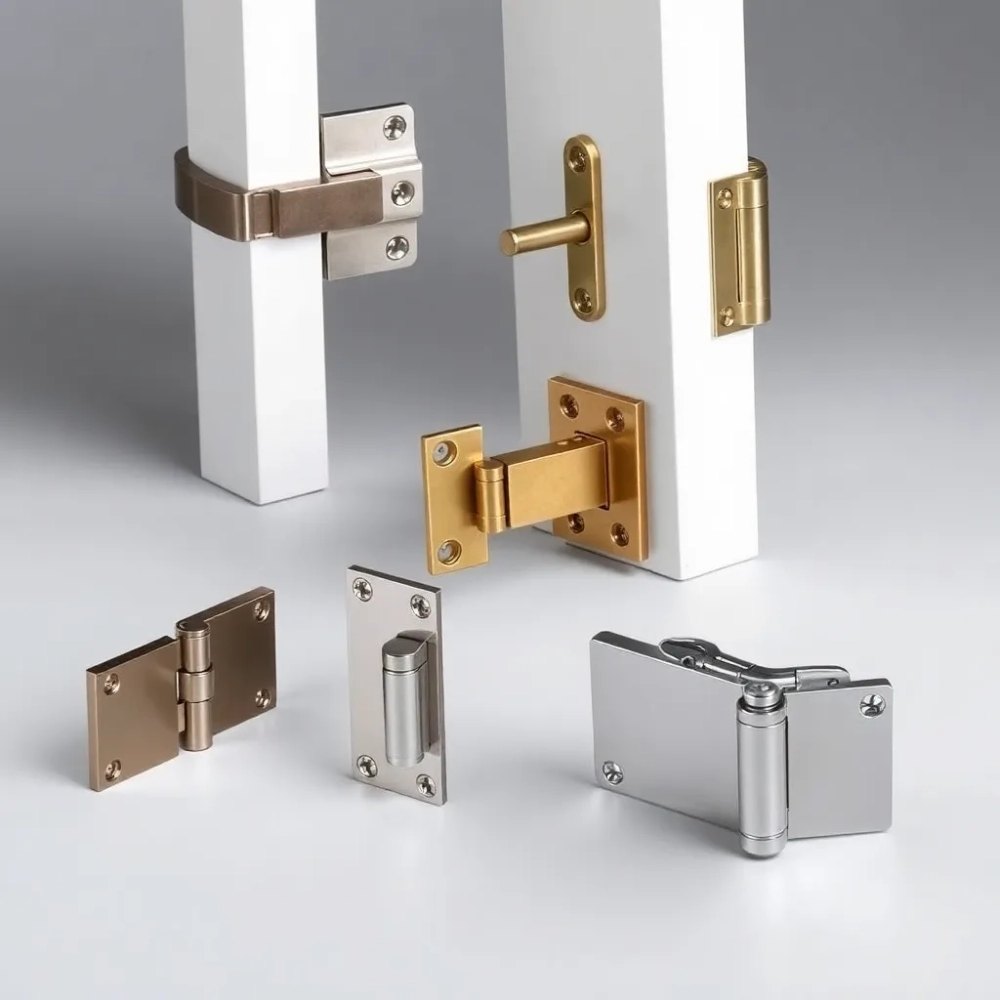

Wybór odpowiednich zawiasów decyduje o tym, czy drzwi będą się otwierać płynnie przez lata, czy zaczną skrzypieć, ocierać o ościeżnicę albo wypaczać skrzydło. Na rynku funkcjonuje kilkanaście typów okuć, a każdy z nich powstał z myślą o konkretnej konstrukcji, wadze i intensywności użytkowania. Błędne dopasowanie objawia się szybko: opadającym skrzydłem, widocznymi szczelinami, a w skrajnych przypadkach uszkodzeniem futryny.

• Zawiasy niewidoczne 3D do drzwi bezprzylgowych
• Zawiasy wkręcane i wahadłowe do lekkich oraz szklanych skrzydeł
• Jak dobrać zawiasy do drzwi zewnętrznych i wewnętrznych
• Zawiasy pivot i samozamykające kiedy warto je montować
• Montaż zawiasów krok po kroku i najczęstsze błędy
• Akcesoria i osprzęt wpływający na pracę zawiasów
• Dobór zawiasów w praktyce

Zawiasy niewidoczne 3D do drzwi bezprzylgowych

Zawiasy ukryte (niewidoczne) z regulacją w trzech płaszczyznach to odpowiedź na rosnącą popularność drzwi bezprzylgowych, w których skrzydło licuje się z ościeżnicą. Cały mechanizm chowa się we frezie wyciętym w krawędzi skrzydła i ościeżnicy, dzięki czemu po zamknięciu drzwi widać jedynie gładką płaszczyznę. Taka forma podnosi estetykę, ale też utrudnia montaż: wymaga precyzyjnego frezowania CNC i szablonów pozycjonujących.

Regulacja 3D pozwala korygować położenie skrzydła w pionie (do ±3 mm), poziomie (±2 mm) i na głębokości docisku (±1,5 mm) bez demontażu. Mechanizm opiera się na mimośrodowych śrubach połączonych z mimośrodowymi tulejami. Obrót śruby przesuwa oś obrotu względem osi sworznia, co przekłada się na mikrometryczne przesunięcie całego skrzydła. To dlatego regulacja zajmuje minuty, a nie godziny, jak w przypadku klasycznych zawiasów czopowych.

Nośność większości modeli ukrytych mieści się w przedziale 40-120 kg na parę, choć zdarzają się konstrukcje do 200 kg. Przy doborze trzeba uwzględnić ciężar skrzydła razem z szybą i okładzinami oraz moment obrotowy generowany przez długie lub szerokie drzwi. W przypadku skrzydeł powyżej 2200 mm wysokości producenci zalecają trzeci zawias pośrodku, bo dwupunktowe podparcie zaczyna pracować jak wahadło.

Zawiasów niewidocznych nie montuje się w drzwiach stalowych antywłamaniowych, gdzie wymagana jest klasa odporności RC 2 lub wyższa wg PN-EN 1627. W takich skrzydłach konieczne są zawiasy z bolcem zabezpieczającym przed wyważeniem, a regulacja 3D odpada na rzecz sztywnych zawiasów czopowych z łożyskiem. Podobnie w drzwiach ppoż. o odporności EI 30 i EI 60 obowiązują zawiasy z certyfikatem odporności ogniowej.

Zawiasy wkręcane i wahadłowe do lekkich oraz szklanych skrzydeł

Zawiasy wkręcane (zwane też nakładanymi) to najprostsza i najtańsza konstrukcja: dwie blaszane skrzydła połączone sworzniem, mocowane wkrętami do płaskich powierzchni. Sprawdzają się tam, gdzie nie da się wyfrezować gniazda, czyli w drzwiach stalowych, aluminiowych profilach czy lekkich skrzydłach z płyty laminowanej. Ich nośność rzadko przekracza 25 kg na parę, więc cięższe drzwi wymagają wzmocnionych wersji z łożyskiem kulkowym.

Do szkła hartowanego o grubości 8-10 mm stosuje się zawiasy z tuleją zaciskową, która trzyma taflę bez konieczności wiercenia. Siła docisku generowana jest przez stożkowe pierścienie dociskające szkło do okładziny z tworzywa EPDM. Materiał ten kompensuje nierówności i chroni krawędź tafli przed kruszeniem. Pojedynczy zawias szklany utrzymuje od 20 do 35 kg, ale montaż w drzwiach dwuskrzydłowych wymaga czterech sztuk, bo punkty podparcia rozkładają się symetrycznie.

Zawiasy wahadłowe (bimetaliczne) umożliwiają otwieranie w obu kierunkach bez konieczności montażu samozamykacza. Sprężyna wewnętrzna automatycznie przywraca skrzydło do pozycji środkowej po zwolnieniu nacisku. Takie rozwiązanie dominuje w lokalach gastronomicznych, szpitalach i kuchniach, gdzie ruch odbywa się w obie strony. Nośność sięga 50 kg, a trwałość cykliczna przekracza 200 000 otwarć wg PN-EN 1935.

Zawiasy wkręcane i wahadłowe mają jedną wspólną słabość: widoczne elementy obniżają walory estetyczne nowoczesnych wnętrz. W minimalistycznych aranżacjach lepiej sprawdzają się konstrukcje ukryte albo pivot, bo cały osprzęt znika w podłodze i suficie.

Jak dobrać zawiasy do drzwi zewnętrznych i wewnętrznych

Pierwszy filtr doboru stanowi masa skrzydła wraz z szybą i okładzinami. Producenci podają nośność pojedynczej pary zawiasów, a w przypadku drzwi cięższych niż 80 kg stosuje się trzy zawiasy, z czego górny przejmuje 40% obciążenia, środkowy 35%, a dolny 25%. Rozkład wynika z rozkładu momentu siły względem osi obrotu: im dalej od osi, tym większe ramię działania siły grawitacji.

Drugi filtr to typ ościeżnicy. Drzwi bezprzylgowe wymagają frezów symetrycznych, drzwi przylgowe tolerują asymetrię, a drzwi stalowe z uszczelką wymagają zawiasów z regulacją docisku na głębokość. Materiał skrzydła determinuje też gęstość gniazda: drewno miękkie (sosna) potrzebuje krótszych wkrętów niż drewno twarde (dąb) czy płyta MDF o strukturze rozwarstwiającej się pod dużym momentem obrotowym.

Trzeci filtr obejmuje intensywność użytkowania. Norma PN-EN 1935 dzieli zawiasy na cztery klasy cykliczne: 1 (10 000 cykli), 2 (25 000), 3 (200 000) i 4 (500 000). Drzwi wejściowe do mieszkania wystarczą w klasie 2, ale drzwi w biurze, hotelu czy szkole wymagają klasy 3 lub 4. Każdy cykl to pełne otwarcie i zamknięcie, więc 200 000 cykli w biurze oznacza około 8-10 lat pracy bez widocznego zużycia.

Czwarty filtr to klasa antywłamaniowości. Drzwi RC 2 wg PN-EN 1627 potrzebują zawiasów z bolcem antywyważeniowym, który po zamknięciu wchodzi w gniazdo ościeżnicy i blokuje wyjęcie skrzydła nawet po przecięciu sworznia. W drzwiach RC 3 i RC 4 wymaga się dodatkowo zawiasów z certyfikatem producenta systemu drzwiowego, bo liczy się kompatybilność z uszczelkami, progami i zamkami wielopunktowymi.

• Skrzydło do 25 kg, wewnętrzne, drewniane: zawias czopowy wkręcany 13-16 mm, 2 sztuki, klasa 1-2.
• Skrzydło 25-50 kg, wewnętrzne, MDF lub fornir: zawias czopowy wkręcany 16-20 mm z łożyskiem, 2-3 sztuki, klasa 2.
• Skrzydło 50-80 kg, wewnętrzne, pełne drewno lub szkło: zawias ukryty 3D, 2-3 sztuki, klasa 3.
• Skrzydło 80-120 kg, zewnętrzne, antywłamaniowe: zawias trójelementowy z bolcem, 3 sztuki, klasa 4 + RC 2/RC 3.
• Skrzydło powyżej 120 kg, aluminiowe lub ppoż.: zawias pivot albo ukryty wzmocniony, 2-3 sztuki + konsultacja z producentem.

Piąty filtr to estetyka i widoczność mechanizmu. Drzwi nowoczesne, bezprzylgowe, lakierowane na wysoki połysk wymagają zawiasów ukrytych. Drzwi klasyczne, fornirowane, z profilowaną przylgą znoszą zawiasy czopowe w wersji mosiężnej, chromowanej lub czarnej, które stają się detalem dekoracyjnym. Dobór wykończenia (nikiel szczotkowany, mosiądz polerowany, czerń matowa) warto uzgodnić z klamką, bo różnica odcieni dwóch elementów tej samej linii rzuca się w oczy.

Zawiasy pivot i samozamykające kiedy warto je montować

Zawias pivot to obrotowy sworzeń osadzony w osi podłogi i sufitu, wokół którego obraca się całe skrzydło. W odróżnieniu od klasycznych zawiasów brzegowych, punkt obrotu znajduje się w odległości 50-150 mm od krawędzi, co pozwala drzwiom otwierać się na pełną szerokość ościeżnicy bez konieczności wybierania miejsca na ramię zawiasu. Efekt wizualny jest spektakularny: ciężkie skrzydło obraca się majestatycznie, a jego ruch przypomina ruch obrotowych drzwi luksusowych hoteli.

Nośność pivotów sięga 300 kg na parę, a w wersjach przemysłowych nawet 500 kg. Takie parametry otwierają drogę do drzwi pełnych z litego drewna, skrzydeł fornirowanych fornirami egzotycznymi, a nawet paneli z betonu architektonicznego czy stali corten. Sworzeń górny i dolny musi być osadzony w nośnej konstrukcji stropu, bo w przeciwnym razie obciążenie przeniesie się na warstwę wykończeniową i uszkodzi ją w ciągu kilku miesięcy.

Samozamykacze (geze, dorma, ASSA ABLOY, ISEO) montuje się wszędzie tam, gdzie przepisy przeciwpożarowe wymagają kontrolowanego zamykania, a także w drzwiach do pokojów hotelowych, biur i toalet publicznych. Mechanizm opiera się na tłumieniu hydraulicznym: płyn w cylindrze przepływa przez kalibrowane dysze, regulując prędkość zamykania. Siłę domykania dobiera się do wagi skrzydła (EN 2 do 25 kg, EN 3 do 60 kg, EN 4 do 80 kg, EN 5 do 120 kg, EN 6 do 150 kg).

Samozamykacza nie montuje się w drzwiach wahadłowych (bimetalicznych), bo sprężyny obu mechanizmów walczyłyby ze sobą. Nie stosuje się go też w drzwiach z napędem mechanicznym (automatyka przesuwna), gdzie zamykanie obsługuje silnik. W drzwiach antywłamaniowych RC 3+ konieczny jest samozamykacz z certyfikatem odporności na włamanie (klasa ENV 1627), co zawęża wybór do kilku producentów.

Montaż zawiasów krok po kroku i najczęstsze błędy

Prawidłowy montaż zaczyna się od sprawdzenia pionu ościeżnicy. Jeśli ościeżnica odchyla się od pionu o więcej niż 1,5 mm/m, zawiasy nie skompensują tego odchylenia i skrzydło zacznie samoczynnie otwierać się lub zamykać. W takiej sytuacji trzeba najpierw ustawić ościeżnicę przy pomocy klinów i rozpórek, a dopiero potem rozmieszczać zawiasy.

Rozstaw zawiasów mierzy się odległością od górnej i dolnej krawędzi skrzydła. Standard to 200 mm od góry i 250 mm od dołu, ale przy skrzydłach powyżej 2100 mm dodaje się trzeci zawias w połowie wysokości. Przy drzwiach ciężkich (powyżej 80 kg) trzeci zawias przesuwa się nieco powyżej środka, bliżej osi obrotu, bo tam przejmuje największe obciążenie grawitacyjne.

1. Wyznacz ołówkiem pozycje zawiasów na ościeżnicy i skrzydle, kontrolując odległość od krawędzi.
2. Wyfrezuj gniazda frezarką ręczną lub CNC, ustawiając głębokość na grubość blachy zawiasu (zwykle 2,5-3,5 mm).
3. Osadź zawiasy w gniazdach i przykręć wkrętami dołączonymi do zestawu, nie zamieniając wkrętów krótszych na dłuższe bez sprawdzenia, czy nie przebiją skrzydła na wylot.
4. Zawieś skrzydło, sprawdź luzy (2-3 mm po stronie zamka, 1-1,5 mm po stronie zawiasów) i wyreguluj mimośrody.
5. Sprawdź pracę skrzydła: otwieranie pod kątem 90° i 180°, brak ocierania, równomierny docisk uszczelki.
6. Dokręć wszystkie śruby regulacyjne momentem podanym przez producenta (zwykle 3-5 Nm), bo zbyt mocne dokręcenie niszczy mechanizm mimośrodowy.

Najczęstsze błędy przy montażu: zbyt płytkie gniazdo (zawias wystaje i zahacza o uszczelkę), zbyt głębokie gniazdo (skrzydło opada pod własnym ciężarem), brak luzu dylatacyjnego między skrzydłem a ościeżnicą (drewno pęcznieje i skrzydło zaczyna ocierać), użycie wkrętów do płyt g-k zamiast wkrętów do drewna (trzonek wkrętu łamie się przy obciążeniu).

Warto sięgnąć po szablony montażowe oferowane przez producentów systemów. Koblenz K2400 i K2460 to stalowe płyty z otworami prowadzącymi, które gwarantują powtarzalność frezowania. W seryjnej produkcji stolarki taki szablon eliminuje błąd ludzki, ale w pojedynczym montażu wystarczy kątownik stolarski i miarka z podziałką milimetrową.

Akcesoria i osprzęt wpływający na pracę zawiasów

Nasadki dekoracyjne (kołpaki) maskują widoczne elementy zawiasów czopowych, ale pełnią też funkcję ochronną. Zamontowane na trzpieniu chronią go przed kurzem i korozją, co wydłuża żywotność łożyska. Dostępne w wersjach mosiężnych, chromowanych, niklowanych i malowanych proszkowo w kolorze RAL dopasowanym do skrzydła.

Osłonki przeciwpyłowe z tworzywa EPDM montuje się na zawiasach zewnętrznych, gdzie deszcz i kurz przyspieszają zużycie. Uszczelka przylega do sworznia i zapobiega wnikaniu wody do wnętrza mechanizmu. W drzwiach ppoż. osłonki muszą być wykonane z materiału niepodtrzymującego palenia, najczęściej z uszczelki intumescyjnej pęczniejącej pod wpływem temperatury powyżej 200°C.

Przyrządy montażowe ułatwiają precyzyjne ustawienie skrzydła. Kliny montażowe z twardego drewna lub tworzywa sztucznego podkłada się pod skrzydło podczas regulacji. Poziomice laserowe z liniałem pionowym pozwalają kontrolować pion w czasie rzeczywistym. Klucze imbusowe z momentem obrotowym (dynamometryczne) chronią przed zbyt mocnym dokręceniem śrub regulacyjnych, które potrafi zniszczyć delikatny mechanizm mimośrodowy po kilkunastu próbach.

Warto pamiętać, że zawias to nie samodzielny element, lecz ogniwo systemu. Współpracuje z ościeżnicą, uszczelką, klamką, zamkiem i samozamykaczem. Jeśli jeden z tych elementów pracuje w innym rytmie, cały układ zaczyna szwankować. Dlatego przy wymianie samego zawiasu warto sprawdzić stan pozostałych komponentów i wymienić zużyte jednocześnie.

Dobór zawiasów w praktyce

Skrzydło wewnętrzne z MDF o masie 28 kg, przylgowe, w mieszkaniu: zawias czopowy wkręcany 16 mm z łożyskiem, klasa 2, dwie sztuki, wykończenie niklowane. Sprawdzi się przy normalnym użytkowaniu, a brak regulacji 3D nie przeszkadza, bo ościeżnica w nowym budynku jest prosta.

Skrzydło bezprzylgowe z dębu o masie 42 kg, w nowoczesnym apartamencie: zawias ukryty 3D, nośność 60 kg, regulacja w trzech płaszczyznach, dwie sztuki. Wykończenie niewidoczne, bo cały mechanizm chowa się we frezie. Montaż wymaga szablonu, ale efekt wizualny wynagradza dodatkowy czas.

Skrzydło zewnętrzne antywłamaniowe RC 2 o masie 85 kg: zawias trójelementowy z bolcem antywyważeniowym, klasa cykliczna 4, trzy sztuki, nośność 100 kg. Mocowanie wzmocnione kotwami stalowymi do ościeżnicy. Regulacja w pionie, ale bez regulacji 3D, bo liczy się sztywność połączenia.

Drzwi szklane do łazienki, tafla hartowana 8 mm, masa 22 kg: zawias szklany z tuleją zaciskową, dwie sztuki, nośność 25 kg, wykończenie chromowane. Brak konieczności wiercenia w szkle skraca czas montażu, ale wymaga precyzyjnego ustawienia tulei na krawędzi tafli.

Rada eksperta: zawsze zamawiaj jeden zawias zapasowy, szczególnie przy konstrukcjach ukrytych. Gdy po kilku latach jeden egzemplarz ulegnie awarii, a producent wycofa model z oferty, brak zapasowej sztuki zmusi Cię do wymiany wszystkich trzech, bo poszczególne serie różnią się detalami frezowania.

Zawiasy pełnią w drzwiach rolę fundamentu: pozostają niewidoczne, a ich awaria natychmiast zdradza niedbalstwo wykonawcy. Inwestycja w model z regulacją 3D i wysoką klasą cykliczną kosztuje więcej przy zakupie, ale zwraca się w postaci braku reklamacji, cichej pracy przez lata i łatwości regulacji po sezonie grzewczym, gdy drewno kurczy się pod wpływem suchego powietrza. Normy PN-EN 1935 i PN-EN 1627 warto traktować jako minimum, a nie sufit, bo polskie realia klimatyczne (duże wahania wilgotności między latem a zimą) potrafią zweryfikować nawet najlepszy produkt.
