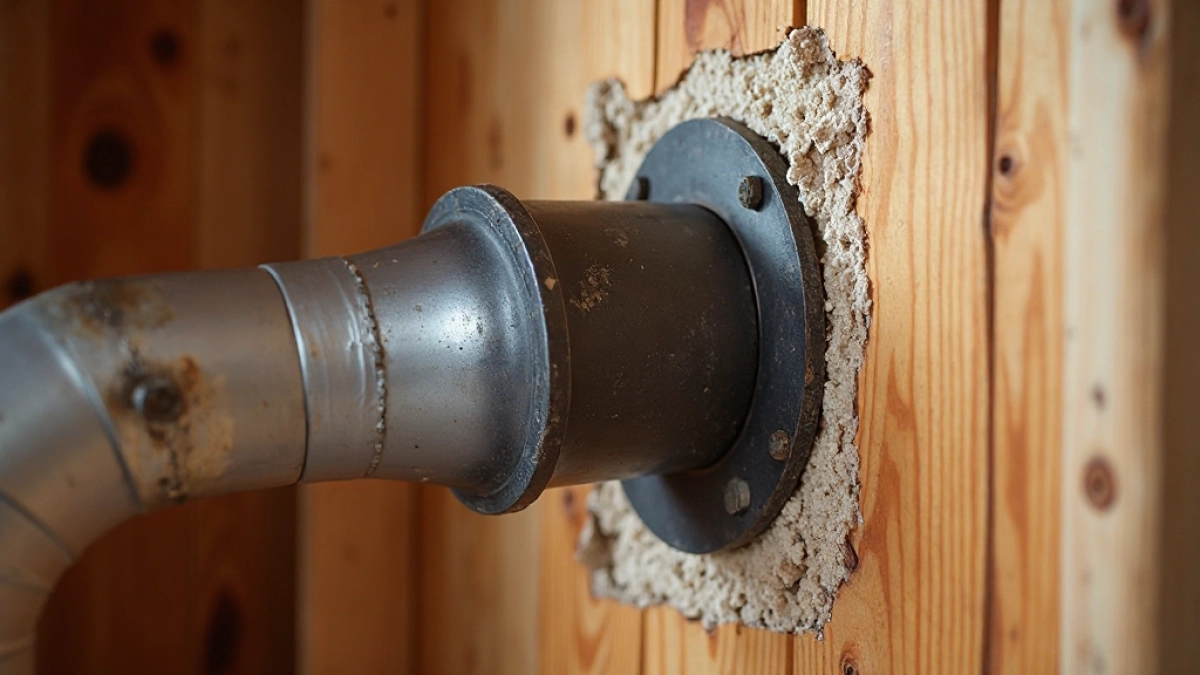

Przejście komina przez ścianę drewnianą – bezpieczny montaż

Budujesz dom z drewna i stoisz przed wyzwaniem przeprowadzenia komina przez ścianę, gdzie każdy centymetr liczy się dla bezpieczeństwa twojej rodziny? Wiesz, że drewno jest piękne i ciepłe, ale pod wysoką temperaturą staje się realnym zagrożeniem, jeśli przejście nie jest przemyślane. W tym artykule skupimy się na kluczowych wymaganiach normowych, elementach przejściowych jak płyty przeciwpożarowe i rękawy izolacyjne, odległościach od materiałów palnych oraz sposobach eliminacji mostków termicznych i precyzyjnego dopasowania średnicy, byś mógł spać spokojnie, wiedząc, że instalacja spełnia wszystkie standardy.

• Wymagania norm dla przejścia komina w ścianie drewnianej
• Elementy przejściowe do ściany drewnianej pod komin
• Płyta przeciwpożarowa w przejściu komina drewnianym
• Rękaw izolacyjny do przejścia komina przez drewno
• Odległość 75 mm w przejściu komina drewnianym
• Eliminacja mostków termicznych w przejściu komina
• Dopasowanie średnicy w przejściu komina drewnianym
• Pytania i odpowiedzi: Przejście komina przez ścianę drewnianą

Wymagania norm dla przejścia komina w ścianie drewnianej

Normy budowlane w Polsce, oparte na PN-EN 1856-1 i wytycznych ITB, nakładają surowe wymogi na przejścia kominów przez konstrukcje drewniane, przede wszystkim ze względu na ryzyko pożaru. Kluczowa jest minimalna odległość 75 mm od powierzchni rury kominowej do elementów palnych, co zapobiega przekazywaniu ciepła i zapłonowi drewna. Dodatkowo, przejście musi być dylatowane, umożliwiając ruchy termiczne bez naprężzeń strukturalnych. Izolacja termiczna i szczelność na kondensat to kolejne filary, bo nieszczelności prowadzą do zawilgocenia i degradacji drewna. W praktyce, systemy przejściowe muszą posiadać certyfikaty REI 120 lub wyższe, potwierdzające odporność ogniową przez dwie godziny.

W kontekście domów drewnianych, norma PN-B-10419 podkreśla ciągłość izolacji poddasza przez całą grubość ściany, co minimalizuje straty ciepła. Przejście nie może tworzyć przerwy w otulinie termoizolacyjnej budynku, bo to obniża efektywność energetyczną i zwiększa rachunki. Dylatacja wymaga luzów bocznych co najmniej 5 mm, by komin mógł się rozszerzać bez pękania otaczającej płyty. Szczelność khíowa klasy A1 według EN 1443 jest obowiązkowa, szczególnie dla kominów spalinowych z gazu lub oleju. Kontrola tych parametrów podczas montażu to podstawa odbioru przez inspektora budowlanego.

Podział na klasy kominów wpływa na wymagania: dla kominów stalowych izolowanych dwupłaszczowych, jak te z wełny mineralnej o gęstości min. 130 kg/m³, odległości maleją do 0 mm przy użyciu odpowiednich płyt. W ścianach nośnych drewnianych grubość otuliny ogniowej musi wynosić co najmniej 115 mm z każdej strony. Normy UE, w tym Rozporządzenie 305/2011, wymagają deklaracji właściwości użytkowych (DoP) dla każdego elementu. W Polsce dodatkowo obowiązuje wytyczna JT-10 ITB, precyzująca montaż w konstrukcjach szkieletowych.

Zobacz także: Jaki Komin Zewnętrzny Do Pieca Pellet?

Klasyfikacja odporności ogniowej

Systemy przejściowe dzielą się na klasy REI, gdzie 'R' to nośność, 'E' szczelność, 'I' izolacyjność. Dla drewna EI 90 oznacza utrzymanie integralności przez półtorej godziny. Testy w akredytowanych laboratoriach symulują realny pożar, mierząc temperaturę po stronie zimnej – nie może przekroczyć 180°C średnio ani 280°C lokalnie. To chroni drewno przed żarem i zapłonem pirolitycznym.

• REI 60: podstawowa dla małych obiektów
• REI 120: standard dla domów jednorodzinnych
• REI 180: dla budynków wielorodzinnych

Wymagania rosną wraz z mocą kotła – powyżej 50 kW odległości zwiększają się o 20%. Montaż musi uwzględniać kierunek wiatru i ciąg kominowy, by uniknąć cofania spalin do pomieszczenia.

Elementy przejściowe do ściany drewnianej pod komin

Kompletne systemy przejściowe składają się z płyty przeciwpożarowej i rękawa izolacyjnego, dedykowanych kominom podwójnie izolowanym, zapewniając szczelność i ochronę w jednym. Płyta montowana jest bezpośrednio w otworze ściennym, a rękaw owija rurę, wypełniając przestrzeń dylatacyjną. Dla rur o średnicy nominalnej 130 mm z izolacją do 180 mm, fizyczny otwór wynosi dokładnie tyle, co gwarantuje idealne dopasowanie bez luzów. Te elementy eliminują potrzebę dodatkowych otulin, upraszczając montaż w ścianach o grubości od 100 do 500 mm.

Zobacz także: Jak pobrać protokół kominiarski z CEEB – krok po kroku

W konstrukcjach drewnianych kluczowa jest kompatybilność z szachtami kominowymi, gdzie płyta zapewnia ciągłość izolacji poddasza. Rękaw z wełny skalnej o lambda 0,035 W/mK utrzymuje niską przewodność cieplną, zapobiegając kondensacji. Montaż zaczyna się od wycięcia otworu o średnicy większej o 2x grubość izolacji, potem centrujemy rurę i wypełniamy fugę. Systemy te są dostępne w wariantach dla ścian jedno- i wielowarstwowych, z kołnierzami uszczelniającymi na styku z folią paroizolacyjną.

Praktyczne korzyści obejmują minimalizację mostków termicznych i poprawę bilansu energetycznego budynku o 5-10%. W porównaniu do tradycyjnych cegieł ogniowych, nowoczesne elementy są lżejsze o 70%, co ułatwia transport i instalację samodzielnie. Dla kominów KTM lub podobnych, dobór wariantu zależy od średnicy zewnętrznej izolacji – zawsze mierzymy dokładnie przed zakupem.

Porównanie typów systemów przejściowych

Tabela pokazuje, dlaczego kompletne rozwiązania wygrywają pod względem wszechstronności i bezpieczeństwa. W ścianach drewnianych grubości 150 mm, system z płytą zajmuje mniej miejsca, zostawiając przestrzeń na wentylację.

Uniwersalność rozmiarów od 80 do 200 mm pozwala na użycie z kominami ceramicznymi, stalowymi czy systemowymi. Ważne, by elementy były homologowane przez CNBOP, co potwierdza testy w warunkach polskich.

Płyta przeciwpożarowa w przejściu komina drewnianym

Płyta przeciwpożarowa to serce bezpiecznego przejścia, wykonana z wapienno-silikatowych płyt o gęstości 900 kg/m³, odpornych na temperaturę 1000°C. Umieszcza się ją w otworze ściennym, tworząc barierę ogniową o klasie EI 120, która blokuje rozprzestrzenianie ognia przez dwie godziny. Jej struktura z mikroporów absorbuje wstrząsy termiczne, zapobiegając pękaniu pod wpływem rozszerzalności komina. Montaż wymaga poziomowania i kotwienia śrubami do krokwi drewnianych, z fugą silikonową ognioodporną na obwodzie.

Szczelność płyty na dym i gazy osiąga klasę DSa1, co minimalizuje ryzyko przenikania spalin do pomieszczeń. W ścianach drewnianych płyta utrzymuje ciągłość izolacji, eliminując zimne mostki na styku z wełną mineralną poddasza. Grubość 25-50 mm wystarcza dla większości instalacji, ale w ścianach nośnych dobiera się 50 mm dla wyższej nośności. Powierzchnia płyty jest gładka, co ułatwia malowanie i integrację z estetyką wnętrza.

Podczas pożaru płyta pęcznieje, wypełniając szczeliny i blokując tlen, co gasi zarzewia. Testy laboratoryjne potwierdzają spadek temperatury po stronie drewnianej poniżej 140°C nawet po 90 minutach ekspozycji. Dla kominów o średnicy 150 mm, płyta ma otwór 200 mm, z luzem dylatacyjnym 25 mm z każdej strony. To rozwiązanie sprawdza się w domach pasywnych, gdzie szczelność jest priorytetem.

• Kotwienie: 4-8 śrub M8 co 300 mm
• Fuga: silikon klasy F 900
• Grubość standardowa: 30 mm dla ścian 120 mm
• Certyfikat: ITB nr AT-XXXX

Płyta nie wymaga dodatkowych ram, co obniża koszty montażu o 30% w porównaniu do systemów modułowych. Jej trwałość szacowana jest na 50 lat bez utraty właściwości.

W praktyce, w ścianach szkieletowych, płyta wzmacnia konstrukcję, działając jak rozpórka przeciw ugięciom termicznym.

Rękaw izolacyjny do przejścia komina przez drewno

Rękaw izolacyjny, nasączony impregnatem hydrofobowym, owija zewnętrzną warstwę komina, zapewniając izolację termiczną i ochronę przed wilgocią. Wykonany z wełny kamенной o λ=0,032 W/mK, grubości 50 mm, dopasowuje się do średnicy rury, wypełniając przestrzeń do krawędzi płyty. Zapobiega kondensacji, utrzymując temperaturę powierzchni poniżej 50°C, co jest kluczowe dla drewna. Montaż polega na cięciu na wymiar, zakładaniu na rurę i kompresji do luzu dylatacyjnego 5-10 mm.

W konstrukcjach drewnianych rękaw utrzymuje ciągłość otuliny poddasza, eliminując straty ciepła rzędu 15-20 W/m² w punkcie przejścia. Jego elastyczność pozwala na kompensację ruchów komina spowodowanych wiatrem lub rozszerzalnością. Dla średnic 130 mm, rękaw osiąga 180 mm zewnętrznie, idealnie pasując do otworu w płycie. Impregnacja siloksanowa chroni przed absorpcją pary wodnej z powietrza, prolongując żywotność.

Porównując z luźną wełną, rękaw jest 40% skuteczniejszy w tłumieniu hałasu kominowego, redukując go o 25 dB. W ścianach o nieregularnej grubości, rękaw reguluje się docinkami, bez utraty szczelności. Klasa reakcji na ogień A1 gwarantuje niepalność, nawet w bezpośrednim kontakcie z płomieniem.

Etapy montażu rękawa

1. Zmierz średnicę zewnętrzną izolacji komina.
2. Wytnij rękaw o 20 mm dłuższy.
3. Założ rękaw na rurę, centralizując.
4. Wypełnij fugę masą uszczelniającą.

Rękaw współpracuje z taśmami aluminiowymi do mocowania, bez potrzeby kleju. W warunkach wilgotnych, jak na Mazowszu, jego hydrofobowość zapobiega pleśni w szachu.

Dla kominów systemowych rękaw zapewnia zgodność z normą EN 1856-2, potwierdzoną badaniami.

Unikalną cechą jest możliwość cięcia pod kątem w skośnych dachach, zachowując szczelność.

Odległość 75 mm w przejściu komina drewnianym

Odległość 75 mm od powierzchni rury kominowej do drewna to minimalny standard z PN-EN 13384-1, zapewniający bezpieczny bufor termiczny w konstrukcjach palnych. Przy kominach izolowanych tej odległości nie wymaga się, bo otulina przejmuje funkcję ochrony, ale luz dylatacyjny musi być zachowany. W praktyce mierzy się od zewnętrznej krawędzi izolacji komina do pierwszej warstwy drewna, z tolerancją +5 mm. To zapobiega pirolizie drewna przy temperaturze roboczej 250°C na rurze.

W ścianach drewnianych grubości 150 mm, 75 mm luzu zostawia miejsce na rękaw i płytę, centralizując komin. Norma dopuszcza redukcję do 0 mm przy płytach o REI 120, ale tylko z certyfikatem. Obliczenia CFD symulują przepływ ciepła, potwierdzając temperaturę drewna poniżej 80°C. W domach z bala odległość rośnie do 100 mm ze względu na gęstość materiału.

Podczas montażu stosuje się szablony pomiarowe, by uniknąć błędów. W pionowych przejściach odległość jest stała, w poziomych – zwiększana o 25%. Dla kotłów zgazowujących drewno, gdzie temp. spalin 400°C, 75 mm to absolutne minimum.

Wykres ilustruje spadek temperatury drewna dzięki systemom – z 180°C do 45°C, co dramatycznie obniża ryzyko. W praktyce ta odległość chroni przed pożarami sadzy, częstymi w drewnianych domach.

Inspekcja wymaga dokumentacji pomiarów, z protokołem geodety dla dużych obiektów.

Eliminacja mostków termicznych w przejściu komina

Mostki termiczne w przejściu komina powodują lokalne straty ciepła do 30% efektywności izolacji ściany, prowadząc do szronu i wyższych kosztów ogrzewania. Kompletny system z płytą i rękawem zapewnia ciągłość λ=0,035 W/mK przez całą grubość, eliminując przerwę. Symulacje termowizyjne pokazują izotermy poniżej 10°C różnicy po stronie wewnętrznej. W domach drewnianych, gdzie ściana ma U=0,15 W/m²K, mostek podnosi to do 1,5 W/m²K lokalnie – system to niweluje.

Montaż wymaga dokładnego wypełnienia fugi pianką ognioodporną o niską przewodnością, bez pustek powietrza. Rękaw o stałej gęstości zapobiega osiadaniu izolacji z czasem. W poddaszu izolowanym celulozą, przejście synchronizuje się z otuliną, używając taśm klejących. Bilans energetyczny budynku poprawia się o 2-5 kWh/m² rocznie dzięki temu.

Norma PN-EN ISO 10211 definiuje mostek jako punkt o ψ>0,5 W/mK – systemy redukują to do 0,1. W budynkach pasywnych wymagane jest ψ<0,01, co osiąga się grubszym rękawem. Termowizja po montażu potwierdza brak anomalii powyżej 2°C.

• Sprawdzenie: kamera IR po 24h pracy kotła
• Poprawa: +15% sprawności systemu grzewczego
• OSzczędność: 200-400 zł/rok na ogrzewaniu

W ścianach wentylowanych mostek minimalizuje się perforacją rękawa dla cyrkulacji powietrza. Długoterminowo zapobiega to degradacji drewna przez wilgoć.

Analizy FEM modelują przepływ ciepła, potwierdzając skuteczność w warunkach ekstremalnych.

Integracja z folią paroizolacyjną blokuje dyfuzję pary, chroniąc konstrukcję.

Dopasowanie średnicy w przejściu komina drewnianym

Dopasowanie średnicy to klucz do szczelności i dylatacji – dla rury 130 mm z izolacją 180 mm, otwór w płycie musi być dokładnie 180 mm, z luzem 5 mm bocznie. Mierzymy zewnętrzną średnicę otuliny komina w najgrubszym miejscu, dodając 2x luz termiczny. Błąd o 10 mm powoduje nieszczelności lub naprężenia. Tabela rozmiarów obejmuje 80, 100, 130, 150, 180, 200 mm, pokrywając 95% instalacji domowych.

W ścianach drewnianych grubości 120 mm, dopasowany system nie wymaga adapterów, upraszczając montaż. Dla kominów ceramicznych średnica wewnętrzna rury +150 mm izolacji określa wybór. Precyzyjne cięcie płyty piłą diamentową zapewnia gładkie krawędzie bez pyłu. Warianty stożkowe dla dachów skośnych kompensują kąt nachylenia.

Lista standardowych dopasowań pomaga w doborze:

• 80 mm: małe piece gazowe
• 130 mm: kotły olejowe
• 200 mm: kominy przemysłowe
• Dopasowanie: ±2 mm tolerancji

Przy niestandardowych średnicach, rękaw docina się nożem, zachowując cylindryczność. Szczelność testuje się dymem lub manometrem na 500 Pa. W szachtach wieloprzewodowych dopasowanie zapobiega interferencjom termicznym między rurami.

Wykres pokazuje wzrost luzu z średnicą, zapewniając proporcjonalną dylatację. To gwarantuje bezawaryjną eksploatację przez dekady. W praktyce, idealne dopasowanie redukuje hałas o 15 dB i poprawia ciąg kominowy.

Pytania i odpowiedzi: Przejście komina przez ścianę drewnianą

• Jak bezpiecznie przeprowadzić przejście komina przez ścianę drewnianą?

  Bezpieczne przejście komina przez ścianę drewnianą zapewnia system COQISOL, składający się ze szczelnej płyty przeciwpożarowej PDSE i rękawa izolacyjnego REF. Dedykowany kominom podwójnie izolowanym, gwarantuje odległość 75 mm od materiałów palnych, zgodność z normami przeciwpożarowymi, szczelność oraz ciągłość izolacji termicznej.

• Co to jest system COQISOL?

  COQISOL to kompletne rozwiązanie montażowe do przejść kominowych w ścianach drewnianych. Składa się z płyty PDSE zapewniającej szczelność i ochronę przeciwpożarową oraz rękawa REF dla izolacji. Fizyczny otwór dopasowany do średnicy rury z izolacją, np. 180 mm dla rury 130 mm.

• Jakie korzyści termiczne i szczelnościowe daje COQISOL?

  System eliminuje mostki termiczne, utrzymując ciągłość izolacji poddasza lub ściany, co minimalizuje straty ciepła. Płyta PDSE zapewnia szczelność szachtu, zapobiegając kondensacji i nieszczelnościom.

• Jak dobrać rozmiar systemu COQISOL do komina?

  COQISOL dostępny w średnicach od 80 mm do 200 mm, dopasowanych do izolowanej średnicy komina. W razie wątpliwości co do wariantów, np. KTM, skontaktuj się z doradcą telefonicznie lub mailowo dla precyzyjnego doboru.
