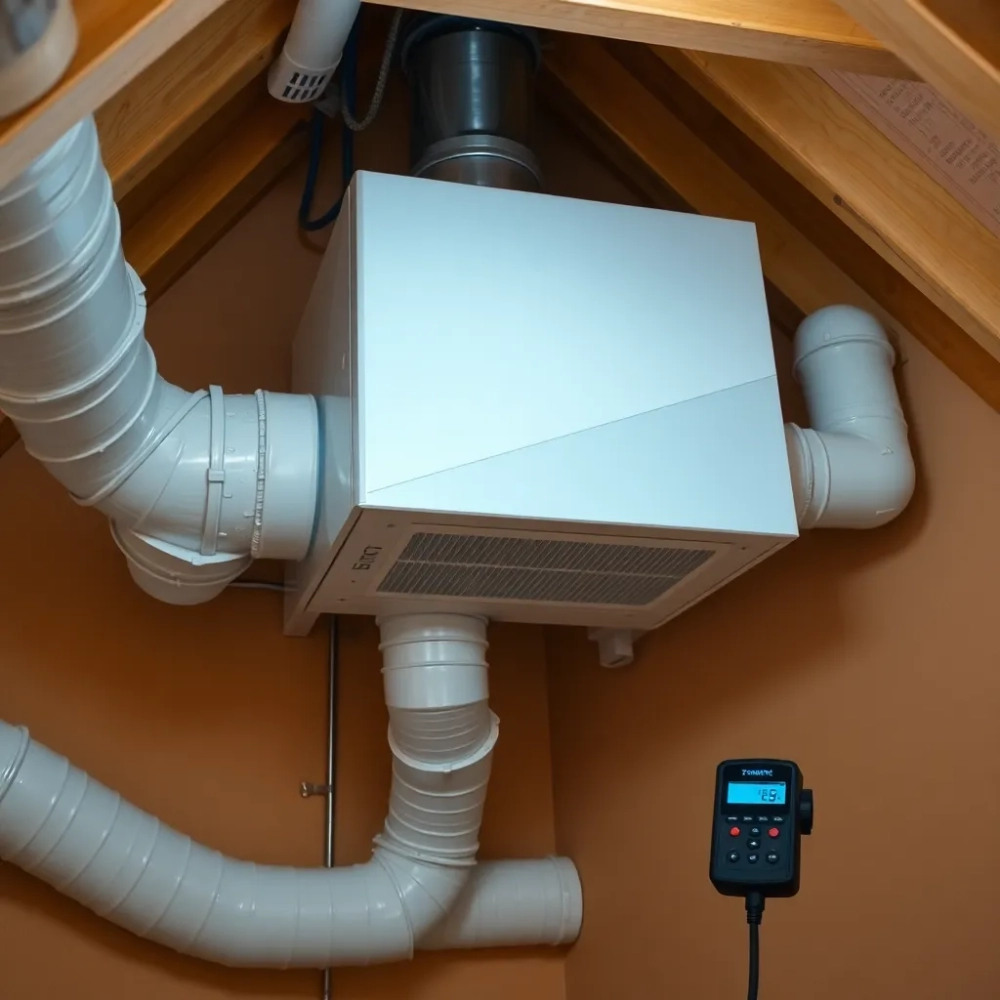

Protokół odbioru wentylacji mechanicznej gotowy wzór do pobrania

Protokół odbioru wentylacji mechanicznej w domu jednorodzinnym to jedyny dokument, który potwierdza, że zainstalowany system działa zgodnie z projektem i obowiązującymi normami. Bez niego inwestor zostaje z gołosłowną gwarancją wykonawcy, a w razie sporu sądowego, kontroli nadzoru budowlanego czy odmowy wypłaty dotacji nie ma żadnego dowodu, że instalacja została prawidłowo wyregulowana. Warto potraktować ten protokół jak polisę ubezpieczeniową, która kosztuje kilka godzin pracy, a chroni przed tysiącami złotych strat i latami życia w domu ze źle działającą wentylacją.

• Podstawa prawna i normy, które regulują odbiór wentylacji
• Wymagane pomiary i normy przy odbiorze wentylacji mechanicznej
• Checklista dokumentów do odbioru instalacji wentylacji
• Elementy protokołu odbioru wzór i omówienie każdej sekcji
• Najczęstsze błędy w protokole odbioru wentylacji i jak ich uniknąć
• Co dalej po podpisaniu protokołu prawa i obowiązki stron
• Najczęstsze pytania inwestorów przed odbiorem

Podstawa prawna i normy, które regulują odbiór wentylacji

Polskie prawo budowlane nie pozostawia wątpliwości co do obowiązku sporządzenia dokumentacji powykonawczej. Zgodnie z art. 57 ust. 1 ustawy Prawo budowlane do zawiadomienia o zakończeniu budowy lub do wniosku o pozwolenie na użytkowanie inwestor musi dołączyć dokumenty potwierdzające zgodność wykonania obiektu z projektem budowlanym oraz obowiązującymi przepisami. W przypadku wentylacji mechanicznej oznacza to konieczność wykazania, że instalacja została wykonana zgodnie z projektem, a jej parametry potwierdzają pomiary.

Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, w paragrafach od 155 do 160 szczegółowo określa wymagania dotyczące wentylacji i klimatyzacji. Paragraf 155 wprowadza obowiązek zapewnienia w każdym pomieszczeniu wentylacji o strumieniu powietrza dostosowanym do jego przeznaczenia, natomiast paragraf 157 precyzuje, że w pomieszczeniach z wentylacją mechaniczną nawiewno-wywiewną strumienie powietrza należy bilansować tak, by nie powstawały nadciśnienia lub podciśnienia szkodliwe dla konstrukcji.

Na poziomie europejskim kluczową rolę odgrywają dwie normy z serii PN-EN. Pierwsza, PN-EN 16798 (dawniej PN-EN 13779), klasyfikuje jakość powietrza wewnętrznego i definiuje kategorie wentylacji budynków mieszkalnych. Druga, PN-EN 12599, opisuje procedury pomiarowe i metody badań odbiorczych instalacji wentylacyjnych. To właśnie ta norma stanowi praktyczny przewodnik po pomiarach, które trzeba wykonać przed podpisaniem protokołu.

W praktyce inwestorzy mylą dwa różne dokumenty, co prowadzi do poważnych konsekwencji. Protokół z wykonania instalacji, czyli oświadczenie wykonawcy, że prace zostały zakończone, to zaledwie deklaracja wstępna. Dopiero protokół odbioru wentylacji z wynikami pomiarów i bilansem powietrza stanowi dowód, że system działa prawidłowo i spełnia wymagania norm. Pierwszy dokument można podpisać w kilka minut, drugi wymaga obecności mierników i odpowiedniego sprzętu pomiarowego.

Wymagane pomiary i normy przy odbiorze wentylacji mechanicznej

Pomiar wydajności wentylacji to absolutna podstawa każdego odbioru. Polega na określeniu strumienia objętościowego powietrza w każdym nawiewniku i wywiewniku, wyrażonego w metrach sześciennych na godzinę. Wartości te muszą pokrywać się z założeniami projektowymi oraz spełniać minimalne wymagania określone w warunkach technicznych, czyli zapewniać 20-50 m³/h na osobę w pokojach mieszkalnych i 50-75 m³/h w kuchni z kuchenką gazową.

Szczelność przewodów wentylacyjnych bada się za pomocą specjalistycznego urządzenia zwanego dmuchawą kalibrowaną. Norma PN-EN 12237 dzieli instalacje na trzy klasy szczelności. Klasa A dopuszcza nieszczelność do 0,5% powierzchni przewodów przy nadciśnieniu 400 Pa i jest zalecana dla instalacji z odzyskiem ciepła. Klasa B toleruje do 1,5%, a klasa C do 3%. Nieszczelna instalacja oznacza straty energetyczne, głośniejszą pracę rekuperatora i ryzyko przedmuchów między pomieszczeniami, dlatego w domach jednorodzinnych celuje się w klasę A.

Pomiar prędkości powietrza w nawiewnikach i wywiewnikach wykonuje się anemometrem lub rurką Pitota. Za duża prędkość powoduje dokuczliwe szumy i uczucie przeciągu, za mała sygnalizuje zatkane filtry lub niewłaściwie wyregulowane przepustnice. W praktyce optymalne wartości mieszczą się w przedziale 0,5-1,5 m/s dla nawiewników ściennych i 1,0-2,0 m/s dla kratek w kuchni oraz łazienkach.

Poziom hałasu mierzy się sonometrem w najcichszym trybie pracy rekuperatora, zazwyczaj nocnym. W sypialniach i pokojach dziecięcych wartość nie powinna przekraczać 30 dB(A), co odpowiada szeptowi lub szelestowi liści. Źródłem hałasu bywa nie tylko centrala wentylacyjna, ale również źle wyciszone przewody, dlatego pomiar przeprowadza się przy zamkniętych oknach i drzwiach, w warunkach maksymalnie zbliżonych do użytkowania.

Sprawność rekuperatora określa się na podstawie pomiaru temperatury powietrza na wlocie i wylocie wymiennika oraz temperatur zewnętrznej i wewnętrznej. Nowoczesne urządzenia przeciwprądowe osiągają sprawność 80-95%, a tańsze krzyżowe 60-75%. Wartość ta bezpośrednio przekłada się na rachunki za ogrzewanie. Różnica 15 punktów procentowych przy domu o powierzchni 150 m² i rocznym zapotrzebowaniu na ciepło wynoszącym 12 000 kWh oznacza około 1800 kWh strat rocznie.

Checklista dokumentów do odbioru instalacji wentylacji

Sam protokół pomiarowy to dopiero połowa sukcesu. Równie istotne są dokumenty potwierdzające jakość użytych materiałów, uprawnienia wykonawcy oraz zgodność montażu z projektem. Bez nich nawet najlepiej wykonana instalacja może zostać zakwestionowana przez nadzór budowlany lub ubezpieczyciela odmawiającego wypłaty odszkodowania.

Projekt wykonawczy wentylacji stanowi punkt odniesienia dla wszystkich późniejszych pomiarów. Powinien zawierać rzuty z rozmieszczeniem przewodów, średnice kanałów, lokalizację centrali, schemat elektryczny oraz tabelę z bilansem powietrza. Jeśli w trakcie budowy wprowadzono zmiany, konieczne jest ich udokumentowanie w formie aneksu lub rysunków powykonawczych, a istotne odstępstwa wymagają zamiennego projektu budowlanego.

• ☑ Projekt budowlany i wykonawczy wentylacji (z ewentualnymi aneksami)
• ☑ Deklaracje zgodności lub certyfikaty CE na centralę, rekuperator, przewody
• ☑ Dokumentacja techniczno-ruchowa (DTR) urządzeń
• ☑ Protokoły szczelności przewodów (klasa A/B/C)
• ☑ Protokoły z prób ciśnieniowych i regulacji przepustnic
• ☑ Świadectwa charakterystyki energetycznej rekuperatora
• ☑ Potwierdzenie szkolenia użytkownika z obsługi systemu
• ☑ Schemat elektryczny z zabezpieczeniami i sterowaniem

Dokumentacja techniczno-ruchowa urządzeń (DTR) to instrukcja producenta, która zawiera dane techniczne, schematy serwisowe i warunki gwarancji. Podczas odbioru sprawdza się, czy model centrali wentylacyjnej faktycznie odpowiada temu z projektu i czy nie został zastąpiony tańszym odpowiednikiem bez wiedzy inwestora. Różnica w cenie między urządzeniem klasy premium a budżetowym sięga 3000-6000 zł, ale kluczowe są parametry: spręż dyspozycyjny, sprawność odzysku ciepła i poziom hałasu.

Protokoły szczelności i prób ciśnieniowych powinny być podpisane przez osobę posiadającą odpowiednie uprawnienia. Pomiar szczelności wykonuje się przed zakryciem kanałów w zabudowie, co oznacza, że w już zamieszkałym domu powtórzenie tego badania jest technicznie niemożliwe. Dlatego tak ważne jest, by inwestor egzekwował wykonanie pomiaru na etapie budowy i otrzymał podpisany dokument.

Elementy protokołu odbioru wzór i omówienie każdej sekcji

Protokół odbioru wentylacji mechanicznej powinien być sporządzony w formie pisemnej i zawierać dane identyfikujące inwestycję. Nagłówek obejmuje datę i miejsce sporządzenia, adres nieruchomości, numery działki ewidencyjnej oraz pozwolenia na budowę lub zgłoszenia. W tym miejscu wpisuje się również pełne dane stron: inwestora, wykonawcy instalacji oraz kierownika budowy lub inspektora nadzoru inwestorskiego, jeśli tacy zostali ustanowieni.

Sekcja opisowa powinna wymieniać typ instalacji (nawiewno-wywiewna z rekuperacją), model i producenta centrali wentylacyjnej, średnice przewodów, materiał (ocynkowana blacha stalowa, tworzywo sztuczne, aluminium), liczbę punktów nawiewnych i wywiewnych oraz sposób sterowania (panel dotykowy, aplikacja mobilna, automatyka pogodowa). Każdy element opisu pozwala w przyszłości zweryfikować, czy instalacja odpowiada temu, co zostało zamontowane.

Sekcja z wynikami pomiarów to najważniejsza część dokumentu. Powinna zawierać tabelę z podziałem na poszczególne pomieszczenia, gdzie dla każdego punktu nawiewnego i wywiewnego podaje się zmierzoną wartość strumienia powietrza, wymaganą wartość projektową oraz odchylenie procentowe. Pomiar powinien być wykonany miernikiem z aktualnym świadectwem wzorcowania, a numer seryjny przyrządu odnotowuje się w protokole.

Odchylenia od projektu wymagają szczególnej uwagi. Jeśli wykonawca zastosował inne średnice kanałów, zmienił trasę przewodów lub zamontował inny model rekuperatora, każdą taką zmianę należy opisać i uzasadnić. Niektóre odstępstwa są dopuszczalne pod warunkiem, że nie wpływają na parametry pracy instalacji. Inne, na przykład zmniejszenie przekroju kanału głównego bez rekompensaty sprężu, mogą znacząco obniżyć wydajność i powinny być wyeliminowane przed podpisaniem protokołu.

Lista wad i usterek wraz z terminami ich usunięcia chroni inwestora przed sytuacją, w której wykonawca odbiera pieniądze i znika, a drobne niedoróbki pozostają na lata. Każda wada powinna mieć przypisany termin wykonania naprawy, a po jego upływie konieczne jest sporządzenie protokołu usunięcia wad. W praktyce najczęściej pojawiają się szumy w kanałach (powodowane zbyt dużą prędkością powietrza lub brakiem tłumików), nierównomierne nawiewanie (zatkane filtry lub źle wyregulowane przepustnice) oraz problemy z aplikacją sterującą.

Najczęstsze błędy w protokole odbioru wentylacji i jak ich uniknąć

Pierwszy błąd polega na myleniu protokołu z wykonania instalacji z protokołem odbioru. Wykonawca po zakończeniu prac podpisuje oświadczenie, że instalacja jest gotowa. To dopiero zaproszenie do odbioru, a nie sam odbiór. Inwestor, który akceptuje taki dokument jako wystarczający, nie ma dowodu, że wentylacja działa prawidłowo. Różnica jest fundamentalna: jedno mówi o zakończeniu montażu, drugie o zgodności parametrów z projektem i normami.

Brak pomiarów szczelności przewodów to drugi najczęstszy błąd, spotykany zwłaszcza w budynkach oddawanych do użytku przez developerów. Pomiar powinien być wykonany przed zamknięciem kanałów w zabudowie, a jego wynik odnotowany w dokumentacji. Jeśli budynek jest już zamieszkany, jedynym sposobem weryfikacji szczelności jest pośredni test polegający na porównaniu wydajności projektowej i rzeczywistej przy pełnym otwarciu przepustnic.

Ogólnikowe opisy zamiast konkretnych danych pojawiają się w protokołach, gdzie zamiast wartości liczbowych wpisuje się formułki typu: instalacja działa prawidłowo albo zgodnie z projektem. Takie sformułowania nie mają żadnej wartości dowodowej. Prawidłowy zapis brzmi: Nawiew łazienka parter: 72 m³/h, wymagane 50 m³/h, zgodne z projektem, pomiar wykonano 15.03.2024 anemometrem Testo 425, nr seryjny 123456789, świadectwo wzorcowania z dnia 10.01.2024.

Nieczytelne podpisy i brak daty to kolejna grupa uchybień formalnych. Dokument bez daty nie pozwala określić, kiedy instalacja została odebrana, co ma znaczenie przy naliczaniu gwarancji i rękojmi. Podpis nieczytelny uniemożliwia identyfikację osoby, która go złożyła, a w razie sporu sądowego może zostać zakwestionowany przez biegłego grafologa. Rozwiązanie jest proste: obok podpisu wpisuje się czytelne imię i nazwisko oraz numer uprawnień budowlanych.

Piąty błąd to brak informacji o terminach usunięcia wad. Protokół wymienia usterkę, ale nie precyzuje, kiedy zostanie naprawiona. Wykonawca interpretuje to jako zaproszenie do pracy w dowolnym terminie, inwestor jako pilną sprawę. Konflikt jest nieunikniony. Prawidłowo sformułowana wada zawiera trzy elementy: opis problemu, uzgodniony termin usunięcia (konkretna data, nie: w trybie pilnym) oraz sposób potwierdzenia wykonania (ponowny pomiar, wpis w protokole, podpis inwestora).

Pomijanie kwestii konserwacji w protokole to szósta pułapka. Inwestor nie wie, co ile wymieniać filtry, kiedy czyścić wymiennik, jak często sprawdzać stan techniczny. Skutkiem jest szybsze zużycie urządzenia i spadek jego sprawności. W protokole powinna znaleźć się sekcja z harmonogramem przeglądów: co 3 miesiące wymiana filtrów, co 12 miesięcy przegląd wentylatorów i czyszczenie wymiennika, co 24 miesiące kontrola szczelności.

Siódmy błąd wynika z pośpiechu i emocji. Inwestor po miesiącach budowy chce wreszcie się wprowadzić, wykonawca obiecuje, że wszystko będzie dobrze, podpisy padają bez dokładnego sprawdzenia instalacji. Tymczasem pomiar trwa kilka godzin, a może ujawnić poważne problemy. Lepiej opóźnić przeprowadzkę o dwa dni niż przez kolejne piętnaście lat mieszkać w domu z niesprawną wentylacją.

Co dalej po podpisaniu protokołu prawa i obowiązki stron

Podpisanie protokołu odbioru wentylacji to moment, w którym ryzyko przechodzi z wykonawcy na inwestora, ale odpowiedzialność za prawidłowe działanie instalacji rozkłada się na obie strony. Wykonawca odpowiada za wady fizyczne instalacji oraz zgodność z projektem. Inwestor odpowiada za prawidłową eksploatację i regularną konserwację. Zaniedbanie obowiązków po jednej ze stron skutkuje utratą gwarancji i potencjalnymi roszczeniami.

Rękojmia za wady fizyczne budynku wynosi pięć lat od daty wydania obiektu. W przypadku wentylacji oznacza to, że jeśli w ciągu pięciu lat od podpisania protokołu ujawnią się wady, które nie wynikają z nieprawidłowej eksploatacji, inwestor może żądać ich nieodpłatnego usunięcia. Gwarancja udzielana przez wykonawcę lub producenta urządzenia może być krótsza (zazwyczaj 2-3 lata na montaż, 3-5 lat na urządzenia), ale rękojmia z Kodeksu cywilnego stanowi dodatkową ochronę niezależną od zapisów umowy.

Obowiązki konserwacyjne inwestora są ściśle określone przez producenta urządzenia i powinny być udokumentowane w DTR. Zaniedbanie regularnej wymiany filtrów prowadzi do spadku wydajności nawiewu o 30-50% w ciągu roku, wzrostu zużycia energii przez wentylatory o 15-20% oraz rozwoju bakterii i grzybów na wilgotnych wkładach. Koszt roczny eksploatacji (filtry + przegląd) wynosi 800-1500 zł, a jego zaniedbanie może skrócić żywotność rekuperatora o połowę.

W przypadku sprzedaży nieruchomości dokumentacja odbioru wentylacji staje się atutem i wymogiem jednocześnie. Notariusze coraz częściej wymagają zaświadczeń o stanie instalacji, a kupujący pytają o wyniki pomiarów. Dom z kompletną dokumentacją techniczną jest postrzegany jako zadbany i wart swojej ceny. Brak protokołów oznacza konieczność przeprowadzenia kosztownych badań przed transakcją lub obniżenie ceny o kilka tysięcy złotych.

Ubezpieczyciel nieruchomości to kolejny podmiot, który interesuje się stanem wentylacji. W przypadku szkody (np. zagrzybienie spowodowane niesprawną wentylacją) towarzystwo sprawdza, czy instalacja była prawidłowo konserwowana i czy istnieje dokument potwierdzający jej odbiór zgodny z normami. Brak protokołu lub rażące zaniedbania mogą skutkować odmową wypłaty odszkodowania, nawet jeśli polisa opiewa na kilkaset tysięcy złotych.

Najczęstsze pytania inwestorów przed odbiorem

Czy protokół odbioru wentylacji jest wymagany prawem? Odpowiedź brzmi: tak, choć nie w każdej sytuacji formalnie. W domach jednorodzinnych objętych pozwoleniem na budowę dokumentacja powykonawcza wentylacji jest wymagana przy zawiadomieniu o zakończeniu budowy. W budynkach na zgłoszenie (do 70 m²) formalny odbiór nie jest konieczny, ale protokół z pomiarami stanowi podstawę rękojmi i chroni inwestora. W praktyce każdy odpowiedzialny wykonawca sporządza protokół, bo to zabezpiecza również jego interesy.

Czy oświadczenie wykonawcy o poprawności instalacji wystarczy? Nie, oświadczenie bez wyników pomiarów nie stanowi dowodu. Wykonawca może podpisać oświadczenie nawet wtedy, gdy wentylacja nie spełnia norm, bo nikt go do tego nie zmusił. Dopiero pomiary wykonane miernikiem z atestem i porównane z wartościami projektowymi dają twarde dane. Oświadczenie jest uzupełnieniem protokołu, nigdy jego zamiennikiem.

Jak zareagować, gdy wykonawca twierdzi, że pomiary są zbędne? To sygnał ostrzegawczy. Profesjonalny wykonawca dysponuje miernikiem i sam proponuje wykonanie pomiarów, bo to potwierdza jakość jego pracy. Odmowa oznacza ukrywanie ewentualnych wad lub brak kompetencji. W takiej sytuacji inwestor ma prawo zlecić pomiary niezależnej firmie na koszt wykonawcy, jeśli ujawnią się odstępstwa od norm. Koszt takiego badania to 600-1200 zł, ale w skali inwestycji to ułamek procenta.

Czy mogę sam wykonać pomiary anemometrem? Teoretycznie tak, w praktyce wynik będzie niewiarygodny bez znajomości procedur pomiarowych określonych w normach. Amatorski anemometr kosztuje 200-500 zł i ma dokładność ±10%, podczas gdy profesjonalne urządzenia pomiarowe używane przez instalatorów mają dokładność ±3% i są wzorcowane co 12 miesięcy. Dodatkowo sam pomiar wymaga umiejętności interpretacji wyników w kontekście warunków atmosferycznych, pory roku i specyfiki budynku. Lepiej zainwestować w profesjonalne pomiary, niż polegać na własnych.

Co zrobić, gdy protokół zawiera drobne zastrzeżenia? Nie odrzucaj dokumentu od razu. Sprawdź, czy zastrzeżenia dotyczą rzeczy istotnych (wydajność, szczelność, hałas) czy kosmetycznych (rysy na kratkach, niedokręcone śrubki). Wady kosmetyczne można zaakceptować z terminem usunięcia. Wady merytoryczne wymagają powtórzenia pomiaru po naprawie. Kluczowe jest, by protokół zawierał konkretne terminy usunięcia wad i podpisy wszystkich stron potwierdzające ustalenia.

Protokół odbioru wentylacji mechanicznej to dokument, który łączy w sobie funkcję techniczną, prawną i finansową. Zabezpiecza inwestora przed wadami ukrytymi, stanowi dowód w postępowaniach z ubezpieczycielem i deweloperem, ułatwia sprzedaż nieruchomości i zapewnia spokój ducha na lata. Warto poświęcić kilka godzin na dokładne sprawdzenie instalacji i sporządzenie kompletnego dokumentu, niż przez kolejne piętnaście lat zastanawiać się, czy w domu naprawdę oddychamy czystym powietrzem.

Źródła i podstawy prawne:
Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), art. 57 ust. 1. Tekst jednolity dostępny w Internetowym Systemie Aktów Prawnych: isap.sejm.gov.pl
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), §155-160. Tekst jednolity: isap.sejm.gov.pl
PN-EN 16798-1:2019 Energetyczne właściwości budynków. Wentylacja budynków. Parametry środowiska wewnętrznego
PN-EN 12599:2013 Wentylacja budynków. Procedury badań i metody pomiarowe dotyczące odbioru wykonanych instalacji wentylacji i klimatyzacji
PN-EN 12237:2014 Wentylacja budynków. Sieć przewodów. Wytrzymałość i szczelność przewodów z blachy stalowej
PN-EN 13141 Wentylacja budynków. Badania właściwości elementów składowych produktów do wentylacji mieszkań
PN-EN 308:2022 Wymienniki ciepła. Procedury badawcze do wyznaczania wydajności urządzeń do odzyskiwania ciepła w wentylacji budynków
