Odbój do drzwi z amortyzatorem, który chroni ścianę jak tarcza

Ciężkie drzwi stalowe uderzające o ścianę to scenariusz, który zna każdy właściciel mieszkania z antywłamaniowymi wejściami albo zarządca biurowca z drzwiami ppoż. Odcisk na tynku, głuchy łomot o siódmej rano, rysa na lakierze skrzydła po dwóch latach eksploatacji. Tym problemom zaradzić może jeden niepozorny element, pod warunkiem że dobierzesz go świadomie, a nie na oko z półki marketu.

• Parametry techniczne i budowa odbójnika F2100N
• Montaż odbójnika z amortyzatorem krok po kroku
• Wzmocniony odbój do drzwi stalowych i przeciwpożarowych
• Dobór odbójnika do masy i typu skrzydła
• Najczęstsze pytania kupujących
• Decyzja zakupowa w trzech krokach

Parametry techniczne i budowa odbójnika F2100N

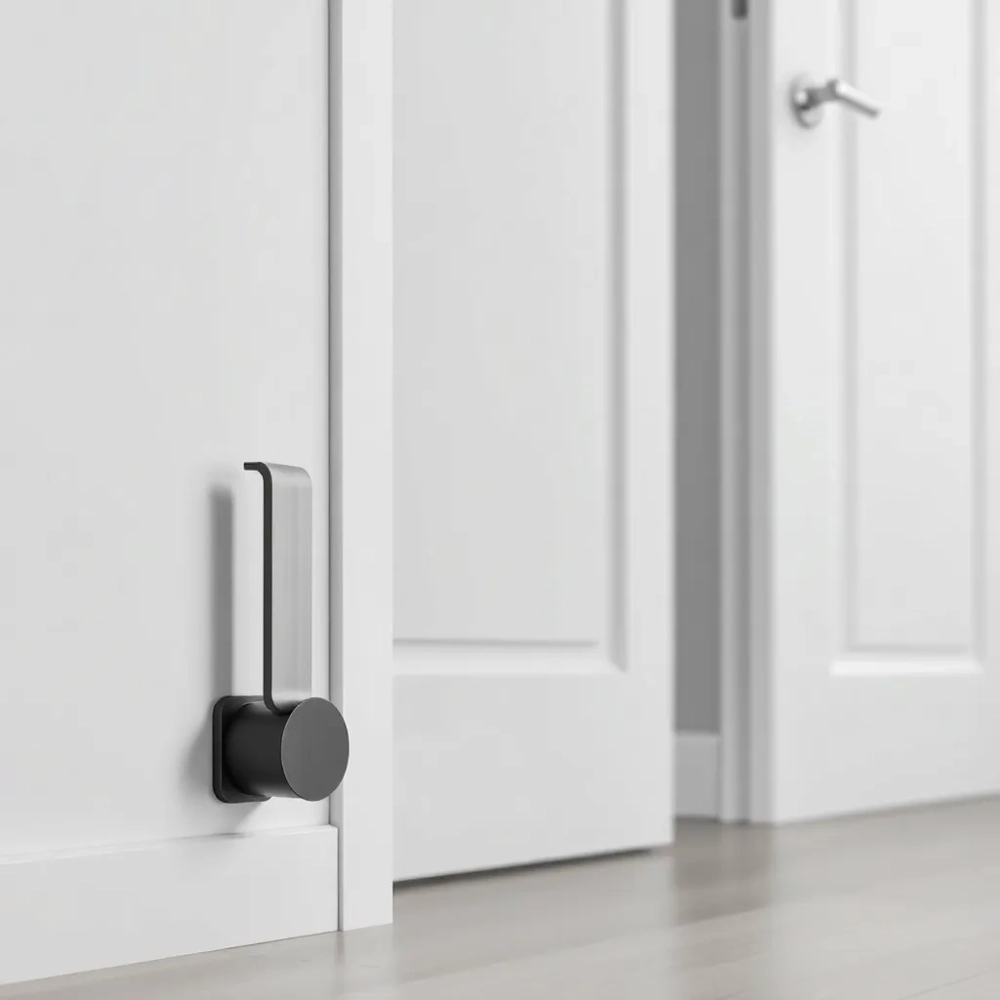

Konstrukcja odbójnika F2100N opiera się na stalowym korpusie z wewnętrznym mechanizmem sprężynowym oraz tłumikiem elastomerowym, który pochłania energię kinetyczną skrzydła w ostatniej fazie ruchu. Sprężyna przejmuje pierwszy impuls, a elastomer zwykle mieszanka poliuretanowa o twardości Shore'a 70-85A wygładza końcowe uderzenie. Dzięki takiemu podziałowi funkcji skrzydło nie odbija się od ściany i nie wraca gwałtownie do pozycji zamkniętej.

Średnica talerza stykowego wynosi standardowo 40-45 mm, a wysokość całego elementu po zamontowaniu sięga 55-65 mm. Taka geometria pozwala na pracę z drzwiami o masie własnej do 80-120 kg, w zależności od kąta otwarcia i prędkości domykania. Nośność statyczna pojedynczego odbójnika F2100N dochodzi do 150 N, co przy typowym ciężarze skrzydła stalowego 60-90 kg daje spory margines bezpieczeństwa.

Srebrna powłoka galwaniczna (nikiel lub chrom) chroni stalowy rdzeń przed korozją w pomieszczeniach o podwyższonej wilgotności. W odróżnieniu od tanich odbójów malowanych proszkowo, wersja galwaniczna nie łuszczy się po 18-24 miesiącach od kontaktu z odciskami palców i środkami czyszczącymi. Pod tym względem F2100N zachowuje estetykę nawet przy intensywnym użytkowaniu w lokalach usługowych.

W porównaniu ze zwykłym odbójem gumowym, wzmocniony wariant F2100N nie ugina się pod naporem skrzydła i nie zostawia czarnego śladu na parkiecie. Gumowy odpowiednik o średnicy 30 mm i nośności 40-60 N sprawdza się przy drzwiach wewnętrznych do 25 kg, ale przy cięższych skrzydłach po prostu się spłaszcza. Różnica staje się widoczna już po kilku tygodniach eksploatacji.

Kiedy odbój F2100N nie wystarczy

Przy skrzydłach powyżej 130 kg, na przykład w halach przemysłowych z bramami przesuwnymi albo w drzwiach dźwiękoszczelnych klasy Rw 42 dB z rdzeniem ołowianym, jeden odbój nie rozkłada obciążenia równomiernie. Potrzebne są dwa elementy rozmieszczone symetrycznie albo rozwiązania podłogowe z większym talerzem. Norma PN-EN 1154 dotycząca zamykaczy drzwiowych rekomenduje przy masie skrzydła powyżej 120 kg stosowanie dodatkowych elementów przejmujących energię uderzenia.

Montaż odbójnika z amortyzatorem krok po kroku

Instalacja odbójnika z amortyzatorem nie wymaga wzywania fachowca, pod warunkiem że dysponujesz wiertarką udarową, poziomicą i kompletem kołków rozporowych. Najważniejsza zasada brzmi: dystans od ściany do punktu styku odbójnika ze skrzydłem musi wynosić minimum 2-3 cm. Mniejsza odległość powoduje, że mechanizm sprężynowy nie ma przestrzeni roboczej i uderzenie przenosi się bezpośrednio na ścianę.

Oznaczenie punktu montażu zacznij od pełnego otwarcia drzwi do pozycji, w której klamka dotyka ościeżnicy. Na podłodze lub ścianie zaznacz ołówkiem miejsce kontaktu narożnika skrzydła z przyszłym odbójnikiem. Dopiero wtedy przykładaj odbój i zaznaczaj otwory montażowe. Pominięcie tego etapu skutkuje krzywym osadzeniem i szybkim zużyciem sprężyny.

1. Wiercenie otworów: wiertło 6 mm w betonie, 8 mm w cegle kratówce. Głębokość otworu powinna być o 5 mm większa niż długość kołka, żeby kurz z wiercenia nie blokował osadzenia.
2. Osadzenie kołków: lekkie uderzenia młotkiem, bez nadmiernej siły, która mogłaby zdeformować kołek.
3. Przykręcenie odbójnika: śruby M6 dostarczone w zestawie dokręcaj kluczem imbusowym na krzyż, żeby obciążenie rozkładało się równomiernie.
4. Kontrola luzu: po zamontowaniu skrzydło powinno dotykać odbójnika na długości 5-10 mm talerza, a nie tylko krawędzią.
5. Test pięciokrotnego otwarcia: ręczne sprawdzenie, czy odbój nie przesuwa się w otworach montażowych.

Nigdy nie montuj odbójnika F2100N na ścianie z karton-gipsu bez użycia kołków specjalistycznych do płyt G-K (typ Molly lub skrzydełkowych). Standardowy kołek rozporowy 6 mm w płycie 12,5 mm wyrwie się przy pierwszym silniejszym uderzeniu, a wraz z nim odpadnie kawałek tynku. W ścianach działowych z GK odbój lepiej osadzać w profilu CW lub w miejscu, gdzie pod płytą biegnie drewniany stelaż.

Podłogowy montaż różni się od ściennego jednym detalem: trzeba uwzględnić grubość warstwy wykończeniowej. Przy parkiecie ocieplanym pianką 5 mm i desce 14 mm odbój osadzony w betonie może okazać się za niski. Rozwiązaniem jest podkładka dystansowa z twardego PVC albo dłuższe śruby M6x50 zamiast standardowych M6x30. Bez tego skrzydło nie dosięgnie talerza i odbój będzie pełnił wyłącznie funkcję dekoracyjną.

Typowe błędy montażowe

Za płytkie osadzenie kołka w betonie to najczęstsza przyczyna obluzowania odbójnika po kilku miesiącach. Śruba zaczyna się chwiać, a talerz przechyla się pod kątem, przez co amortyzator nie pracuje pionowo. Druga klasyczna pomyłka to montaż odbójnika na nierównym podłożu, gdzie korpus opiera się tylko na jednej krawędzi. Naprężenia skupiają się w jednym punkcie i po 200-300 cyklach otwarcia stalowa podstawa pęka.

Wzmocniony odbój do drzwi stalowych i przeciwpożarowych

Drzwi stalowe o masie 70-90 kg to osobna kategoria, w której zwykły odbój gumowy nie zdaje egzaminu już po pierwszym tygodniu użytkowania. Skrzydło przeciwpożarowe EI 30 lub EI 60, wyposażone w uszczelki pęczniejące i samozamykacz, generuje przy domykaniu siłę 80-120 N. Odbój musi ją przejąć bez trwałego odkształcenia, inaczej po roku zamiast amortyzatora masz metalowy kołek sterczący z podłogi.

F2100N sprawdza się w drzwiach wejściowych do mieszkań, drzwiach technicznych w piwnicach, a także w skrzydłach stalowych prowadzących do kotłowni i garaży. W budynkach użyteczności publicznej, gdzie natężenie ruchu sięga 200-300 cykli otwarcia dziennie, jeden odbój może wymagać wymiany po 3-4 latach. W domu jednorodzinnym przy 20-30 cyklach dziennie żywotność rośnie do 8-10 lat bez widocznego zużycia.

W drzwiach do gabinetów, pokojów hotelowych i sal konferencyjnych odbój wzmocniony pełni jeszcze jedną funkcję: akustyczną. Elastomerowy tłumik pochłania część energii dźwiękowej generowanej przy uderzeniu, obniżając szczytowy poziom hałasu o 6-10 dB w porównaniu z odbójem stalowym bez wkładki. Dla porównania, zwykły odbój gumowy tłumi uderzenie o 2-3 dB, co w nocy potrafi zbudzić domowników w sypialni oddalonej o jedną ścianę.

Normy i certyfikaty

Producenci odbójników klasy F2100N powołują się na normę PN-EN 1670 dotyczącą odporności powłok na korozję (kategoria 3, czyli 96 godzin w komorze solnej) oraz na wewnętrzne procedury kontroli jakości zgodne z ISO 9001. Przy montażu w drzwiach przeciwpożarowych warto zachować minimalną odległość 50 mm od krawędzi skrzydła, żeby nie naruszyć strefy ochronnej uszczelki pęczniejącej. Zignorowanie tego wymogu może skutkować obniżeniem odporności ogniowej drzwi o jedną klasę.

Dobór odbójnika do masy i typu skrzydła

Logika doboru jest prosta: im cięższe skrzydło i im większa prędkość domykania, tym twardszy materiał amortyzujący i większa średnica talerza. Przy drzwiach wewnętrznych z płyty laminowanej o masie 15-25 kg wystarczy odbój gumowy 30 mm, który kosztuje kilkanaście złotych i montuje się w 30 sekund. Przy drzwiach stalowych 70-100 kg potrzebujesz mechanizmu sprężynowo-elastomerowego, bo sama guma odkształci się nieodwracalnie.

Checklista przed zakupem powinna obejmować pięć punktów. Po pierwsze, zważenie skrzydła lub sprawdzenie masy w karcie katalogowej producenta. Po drugie, określenie miejsca montażu: podłoga czy ściana, bo to wymusza inny typ kołków. Po trzecie, estetyka: srebrny F2100N pasuje do stali nierdzewnej i aluminium, ale przy drewnie klasycznym lepiej sprawdzi się wariant mosiężny lub brązowy. Po czwarte, budżet w przedziale 40-60 PLN za sztukę przy ciężkich drzwiach stalowych to rozsądna inwestycja, zwłaszcza że wymiana uszkodzonej ościeżnicy kosztuje kilkaset złotych. Po piąte, nośność z marginesem minimum 30% ponad rzeczywistą masę skrzydła.

Konserwacja i sygnalizacja wymiany

Odbójnik F2100N wymaga minimalnej obsługi: raz na kwartał przetarcie talerza wilgotną ściereczką z łagodnym detergentem oraz sprawdzenie momentu dokręcenia śrub. Co 12 miesięcy warto odkręcić odbój i obejrzeć elastomer pod kątem pęknięć lub trwałego spłaszczenia. Jeśli po zdjęciu obciążenia wkładka nie wraca do pierwotnej wysokości w ciągu 2-3 godzin, to sygnał, że mechanizm stracił właściwości tłumiące i wymaga wymiany.

Drugim sygnałem alarmowym jest metaliczny stuk przy uderzeniu zamiast miękkiego głuchego odgłosu. Oznacza to, że elastomer się zużył i sprężyna pracuje bez tłumienia. W takiej sytuacji wymiana całego odbójnika jest tańsza niż ryzyko uszkodzenia ościeżnicy lub zawiasów. Przy intensywnej eksploatacji w lokalach usługowych żywotność spada do 3-5 lat, w domu jednorodzinnym przekracza dekadę.

Najczęstsze pytania kupujących

Czy F2100N pasuje do drzwi wejściowych o masie 90 kg?

Tak, nośność 150 N pokrywa masę 90 kg z zapasem bezpieczeństwa wynoszącym około 65%. W praktyce oznacza to, że odbój przejmie energię uderzenia bez trwałego odkształcenia przez cały okres eksploatacji przy typowym natężeniu ruchu domowego.

Jak odróżnić wersję srebrną od chromowanej?

Powłoka niklowa ma delikatnie cieplejszy odcień niż chrom i nie odbija otoczenia tak intensywnie. Przy świetle dziennym srebrny F2100N wpada w lekko szarawą tonację, podczas gdy chrom mieni się niebieskawo. Oba warianty oferują identyczną odporność korozyjną.

Czy montaż podłogowy nie uszkodzi ogrzewania podłogowego?

Wiercenie w podłodze z rurami PEX-al-PEX wymaga wcześniejszego wykrycia przebiegu instalacji detektorem. Bezpieczna strefa montażu odbójnika to obszar przy krawędzi skrzydła, czyli zwykle 5-15 cm od ściany, gdzie rury rzadko biegną. W razie wątpliwości lepiej wybrać montaż ścienny.

Co z drzwiami otwieranymi na zewnątrz?

Odbój ścienny działa identycznie jak przy otwarciu do wewnątrz, zmienia się tylko punkt styku z narożnikiem skrzydła. W drzwiach zewnętrznych warto wybrać wariant z uszczelką EPDM przy talerzu, który tłumi dodatkowo drgania przenoszone na elewację.

Decyzja zakupowa w trzech krokach

Pierwszym krokiem jest potwierdzenie masy skrzydła i wybór wariantu montażowego: podłoga lub ściana. Drugim krokiem sprawdzenie kompatybilności z materiałem podłoża: beton, cegła pełna, karton-gips wymagają różnych kołków. Trzecim krokiem złożenie zamówienia z uwzględnieniem dostawy 1-2 dni roboczych, co pozwala dokończyć remont bez przestojów. Odbój F2100N w kolorze srebrnym, z nośnością 150 N i tłumieniem sprężynowo-elastomerowym, kosztuje około 53 PLN brutto i objęty jest standardową gwarancją producenta na okres 24 miesięcy.

Dane techniczne oraz zalecenia montażowe oparto na normie PN-EN 1670 (odporność powłok na korozję), PN-EN 1154 (zamykacze drzwiowe) oraz ogólnych wytycznych ITB dotyczących osprzętu drzwiowego. Szczegółowe karty katalogowe producentów odbójników dostępne są na stronach producentów akcesoriów drzwiowych oraz w katalogach branżowych (Źródło: ITB, Katalogi osprzętu drzwiowego 2023).
