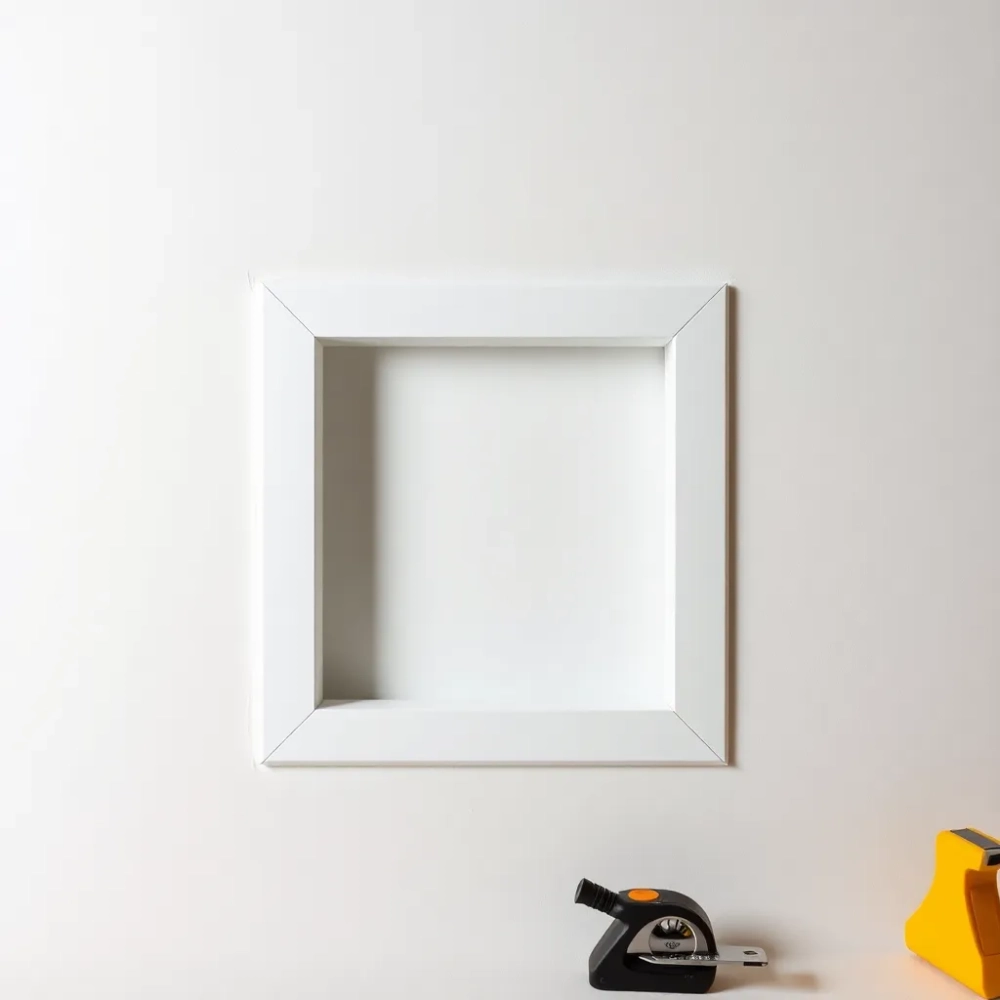

Montaż drzwiczek rewizyjnych w regipsie – poradnik, który oszczędzi Ci nerwów

Brak dostępu do liczników, zaworów czy instalacji to frustrujący problem, który potrafi kosztować setki złotych i nerwów. Na szczęście montaż drzwiczek rewizyjnych w regipsie to jedno z tych zadań, które realnie da się przeprowadzić samodzielnie w jeden wieczór, o ile zna się mechanikę mocowania, tolerancje wymiarowe i kilka normatywnych pułapek, o których rzadko mówi się w poradnikach.

• Jakie drzwiczki rewizyjne do karton-gipsu wybrać i ile kosztują
• Montaż drzwiczek rewizyjnych w regipsie krok po kroku
• Najczęstsze błędy przy montażu rewizji GK i jak ich uniknąć
• Drzwiczki rewizyjne w łazience i nad licznikiem wymiary, normy, wskazówki
• Kiedy wystarczy klapa, a kiedy pełne drzwi rewizyjne
• Checklista narzędzi i materiałów

Jakie drzwiczki rewizyjne do karton-gipsu wybrać i ile kosztują

Dobór odpowiedniego modelu zaczyna się od pytania o to, co konkretnie ma być za klapką. Licznik wody, zawór gazowy, syfon wanienkowy, nóżki brodzika, skrzynka elektryczna, pompa ogrzewania podłogowego każdy z tych punktów wymaga innej wielkości otworu, a co za tym idzie, innego skrzydła i innej nośności zawiasów.

Najtańsze klapki plastikowe sprawdzają się w miejscach rzadko otwieranych, takich jak wnęka za stelażem WC, gdzie liczy się głównie estetyka, a nie szczelność. Aluminium i stal ocynkowana dają większą sztywność ramki, dlatego lepiej znoszą wielokrotne otwarcia, a w wersjach z uszczelką EPDM tłumią też przenoszenie dźwięku między pomieszczeniami. Karton-gipsowe wkłady pozwalają z kolei pomalować klapkę tą samą farbą co ścianę i uzyskać efekt „niewidzialnych" drzwiczek.

Przy wyborze rozmiaru obowiązuje prosta, a zarazem najczęściej łamana zasada: otwór montażowy w ścianie musi być większy od światła klapy o 5-10 mm z każdej strony. Ta szczelina to margines na ruch ramy wynikający z rozszerzalności cieplnej aluminium (ok. 23 µm/m·K) oraz na korektę geometrii, gdy profil CW okaże się lekko skręcony. Kupując „na styk", montujący zwykle szlifuje krawędzie, osłabiając karton i tworząc mikropęknięcia w narożnikach.

Wymiary standardowe a realne potrzeby

Polski rynek najczęściej oferuje siedem formatów: 200×200, 300×300, 400×400, 500×500, 600×600, a w mniejszych seriach 200×300 oraz 300×600 mm. W praktyce najpopularniejsze pozostają kwadraty 200×200 i 300×300, bo mieszczą się w standardowych rozstawach profili CW 50 i CW 75. Jeśli instalacja wymaga większego wlotu, lepiej zamówić klapę na wymiar niż wycinać otwór w nienośnym miejscu ściany działowej.

Montaż drzwiczek rewizyjnych w regipsie krok po kroku

Sama czynność zajmuje od 25 do 45 minut, lecz 80% sukcesu rozgrywa się jeszcze przed wkręceniem pierwszej śruby w pomiarach, wyznaczeniu otworu i przygotowaniu profili nośnych. Poniższe etapy odzwierciedlają logikę obciążeń działających na klapę po zamontowaniu.

Etap 1 wytyczenie i wycięcie otworu

Połóż drzwiczki na płycie g-k i obrysuj ich obrys od wewnątrz, dodając 5-10 mm luzu. Piłą otwornicą lub wyrzynarką z brzeszczotem do g-k wytnij prostokąt, zaczynając od narożnika nawierconego wiertłem 10 mm. Cięcie prowadź po wewnętrznej stronie rysy wtedy krawędź pozostaje czysta i nie kruszy kartonu, który odpowiada za 60% sztywności płyty.

Etap 2 wzmocnienie profili CW

Jeśli klapa trafia między profile, nic nie trzeba wzmacniać rama drzwiczek mocowana jest do boków CW wkrętami co 15-20 cm. Gdy otwór wycięto na środku płyty bez profili, koniecznie wsuń poziomy kawałek profilu UW 50 lub 75 nad i pod otworem, spinając go z pionowymi CW wkrętami samogwintującymi 4,2 × 13 mm. To wzmocnienie przenosi ciężar skrzydła (do 2,4 kg) na konstrukcję nośną, a nie na cienki gips.

Etap 3 osadzenie ramki zewnętrznej

Rozłóż ramę na dwie części: zewnętrzną z zawiasami i wewnętrzną (skrzydło). Część zewnętrzną wsuń w otwór, ustaw poziomicą 60 cm i przykręć do profili CW wkrętami fosfatowanymi 3,5 × 25 mm w rozstawie nie większym niż 20 cm. Łeb wkrętu musi zagłębić się 0,5 mm poniżej lica metalu, by nie blokował klapy przy zamykaniu.

Etap 4 nałożenie siatki i szpachlowanie

Na styku ramki z płytą g-k nałóż pas siatki z włókna szklanego o gramaturze 145 g/m² i szerokości 10 cm. Siatka mostkuje ruchy termiczne, których amplitudę w sezonie grzewczym szacuje się na 0,4 mm na metr połączenia. Pierwsza warstwa masy szpachlowej (np. Knauf Uniflott, Rigips Vario) powinna mieć 2-3 mm, by wyrównać krawędź. Po 24 godzinach schnięcia nałóż warstwę finiszową 1 mm i zeszlifuj drobnym papierem P180.

Etap 5 malowanie i montaż zamka

Klapkę maluj osobno po wyjęciu z zawiasów, by uniknąć zamalowania trzpieni. Dwie warstwy farby lateksowej o łącznej grubości powłoki 120-150 µm są wystarczające; grubsza warstwa zacznie pękać przy krawędzi po kilku cyklach otwarcia. Po wyschnięciu (minimum 12 h) zamontuj zamek magnetyczny wciskając go w wycięcie, lub zatrzask klik-klik, jeśli konstrukcja go przewiduje.

Etap 6 kontrola działania

Otwórz i zamknij klapkę 10-12 razy, obserwując szczelinę obwodową. Prawidłowo osadzona rama zostawia 1,5-2 mm luzu, przez co skrzydło nie ociera o krawędź, a jednocześnie brzeg szpachli nie jest widoczny. Jeśli klapa „klapie" o ramę, wyreguluj zawiasy kluczem imbusowym 4 mm większość producentów przewiduje regulację w trzech płaszczyznach.

Najczęstsze błędy przy montażu rewizji GK i jak ich uniknąć

Błędy wykonawcze zwykle nie ujawniają się od razu. Pojawiają się po kilku miesiącach użytkowania, gdy pęknięcia idą od narożnika, farba zaczyna się łuszczyć, a klapka opada na zawiasach. Poniższa lista porządkuje je od najczęstszych do najbardziej kosztownych w naprawie.

1. Za ciasny lub za duży otwór

Wycinanie „na oko" bez uwzględnienia luzu montażowego to grzech główny początkujących. Otwór mniejszy o 1-2 mm od wymaganego zmusza do szlifowania krawędzi, co osłabia strukturę kartonu. Zbyt duży otwór z kolei nie pozwala zakotwić ramy w materiale nośnym klapa zaczyna „chodzić" i rysuje tynk.

2. Brak wzmocnienia profili

Wycięcie otworu w środku płyty bez dodania profili UW skutkuje ugięciem klapy własnej nawet o 3-4 mm, co w ciągu roku rozszczelni spoinę. Dotyczy to zwłaszcza otworów większych niż 30 × 30 cm w ściankach pojedynczych (pojedynczy ruszt CW 50).

3. Montaż na piance montażowej

Pianka PU ma świetną przyczepność, ale po utwardzeniu pracuje elastycznie i przenosi drgania. Klapa wklejona pianką wibruje przy przechodzeniu obok, a po roku odpada wraz z kawałkiem kartonu. Prawidłowym spoiwem jest gips szpachlowy klasy 4B wg EN 13963, który po związaniu ma moduł Younga ok. 4 GPa, zbliżony do płyty g-k.

4. Pominięcie siatki zbrojącej

Szpachlowanie „na gołą" płytę gwarantuje rysę w narożniku w ciągu 6-12 miesięcy. Siatka 145 g/m² przejmuje naprężenia rozciągające, którego sam gips nie jest w stanie skompensować, bo jego wytrzymałość na rozciąganie wynosi zaledwie 1,0-1,4 MPa.

5. Niewłaściwe wkręty

Wkręty fosfatowane czarne (TN 25) mają twardość 450 HV i rozwiercają otwór w aluminium, tworząc „luz" po kilku cyklach otwarcia. W aluminium lepsze są wkręty ze stali nierdzewnej A2 z łbem stożkowym, które nie korozują w środowisku wilgotnym (łazienka, pralnia).

6. Zbyt gruba warstwa farby

Powłoka powyżej 200 µm zmienia geometrię krawędzi i blokuje zamek. Po dwóch sezonach gruba farba pęka przy krawędzi, odsłaniając niepomalowany pas g-k tzw. efekt „ramki".

7. Brak wentylacji wnęki

Zamknięcie szczelnej klapy w ścianie, w której biegną rury zimnej wody, prowadzi do kondensacji i rozwoju grzybni. Zostaw 2-3 mm szczelinę w dolnej krawędzi lub zainstaluj klapkę z nawiewnikiem prosty zabieg, który eliminuje 90% problemów z wilgocią.

Drzwiczki rewizyjne w łazience i nad licznikiem wymiary, normy, wskazówki

Łazienka to środowisko agresywne: wilgotność względna sięga 80-95% po kąpieli, a na ścianie okresowo osiada kondensat. W takich warunkach drzwiczki aluminiowe z uszczelką EPDM są jedynym rozsądnym wyborem. Plastik po kilku latach matowieje, a karton-gips nabrzmiewa na krawędzi, jeśli nie został zabezpieczony gruntem głęboko penetrującym.

Lokalizacja i odległości

Zgodnie z rozporządzeniem w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (§120-124), zawory odcinające instalacji wodociągowej i gazowej muszą pozostawać łatwo dostępne bez konieczności użycia narzędzi. Drzwiczki rewizyjne w karton-gipsie spełniają ten wymóg, o ile otwarcie następuje siłą ręki, a klapa nie wymaga demontażu.

Nad licznikiem wody w przedpokoju minimalny światły otwór to 200 × 200 mm pozwala odczytać tarczę bez demontażu. Większy format (300 × 300 mm) potrzebny jest przy licznikach z nakładką radiową lub węźle ciepłomierza, gdzie oprócz odczytu trzeba mieć dostęp do zaworu i filtra siatkowego.

Drzwiczki pod płytki kiedy lepsza klapa podłogowa

W kabinie prysznicowej, gdzie ściana wykończona jest ceramiką, sensowniejsza bywa klapa podłogowa z wypełnieniem ceramicznym, bo fugi na ścianie będą wówczas ciągłe, a klapa nie wyróżnia się prostokątem w mozaice. Rewizja ścienna sprawdza się tam, gdzie liczy się szybki dostęp serwisowy: pod wanną, przy stelażu WC, w zabudowie hydrauliki.

Akustyka i odporność ogniowa

Ściana działowa z pojedynczym rusztem CW 50 i dwiema warstwami płyty g-k po każdej stronie ma wg PN-EN ISO 10140 izolacyjność akustyczną 52-55 dB. Klapa aluminiowa bez uszczelki obniża ją do 38-42 dB, a z wkładem akustycznym z wełny mineralnej 30 mm i uszczelką EPDM przywraca do 48-50 dB. Wymóg izolacyjności między mieszkaniami (PN-EN ISO 717-1) to co najmniej 50 dB, więc w budynkach wielorodzinnych klapa z uszczelką jest obowiązkowa.

Odporność ogniową reguluje norma PN-EN 1364-1. Ściana z klapą stalową EI 30 zachowuje szczelność i izolacyjność ogniową przez 30 minut wystarczająco, by strażacy zdążyli ewakuować mieszkanie w razie pożaru instalacji. Klapy aluminiowe bez wkładu g-k nie uzyskają klasy powyżej EI 15, dlatego w korytarzach i przy instalacjach ppoż. warto dopłacić 80-120 PLN i wybrać wariant ogniochronny.

Kiedy wystarczy klapa, a kiedy pełne drzwi rewizyjne

Różnica bywa myląca, bo oba produkty nazywane są „rewizją". Klapa (inaczej właz) to skrzydło mniejsze niż 600 × 600 mm, zwykle otwierane przez popchnięcie lub wciśnięcie zatrzasku. Drzwi rewizyjne mają format typowy dla skrzydeł drzwiowych (700 × 2000 mm), zawierają zamek patentowy i są stosowane tam, gdzie do wnęki musi wejść człowiek np. do skrzynki hydraulicznej na całą ścianę przedpokoju.

Jeśli dostęp potrzebny jest raz na kwartał do odczytu wodomierza, klapa 200 × 200 mm w zupełności wystarczy. Gdy raz w roku trzeba wymienić filtr, pompę albo dosunąć zawór, lepszy będzie większy format 400 × 400 mm lub 500 × 500 mm. W pozostałych przypadkach, gdzie wnęka jest większa niż 0,5 m², montuje się już drzwi na profilu UA 50 z wypełnieniem z dwóch warstw płyty g-k.

Checklista narzędzi i materiałów

• Drzwiczki rewizyjne z ramką i skrzydłem
• Wkręty fosfatowane TN 3,5 × 25 mm (lub nierdzewne do łazienki)
• Profil UW 50/75 do wzmocnienia otworu
• Wyrzynarka z brzeszczotem do g-k lub piła otwornica
• Wiertarko-wkrętarka z bitami PZ2 i imbusem 4 mm
• Siatka z włókna szklanego 145 g/m², szer. 10 cm
• Masa szpachlowa klasy 4B wg EN 13963
• Papier ścierny P180 i P220
• Poziomica 60 cm, miara, ołówek
• Farba lateksowa, wałek welurowy, kątownik malarski

Koszt materiałów na jedną rewizję zamyka się zwykle w 35-80 PLN (drzwiczki 80-180 PLN), a całość zamyka się w przedziale 120-260 PLN. Profesjonalna ekipa we Wrocławiu czy Krakowie policzy za montaż 150-280 PLN, w mniejszych miastach 100-180 PLN. Samodzielna robota pozwala zatem zaoszczędzić równowartość dnia pracy ekipy, a jednocześnie mieć pewność, że otwór wycięto w dokładnie tym miejscu, w którym faktycznie znajduje się zawór.
