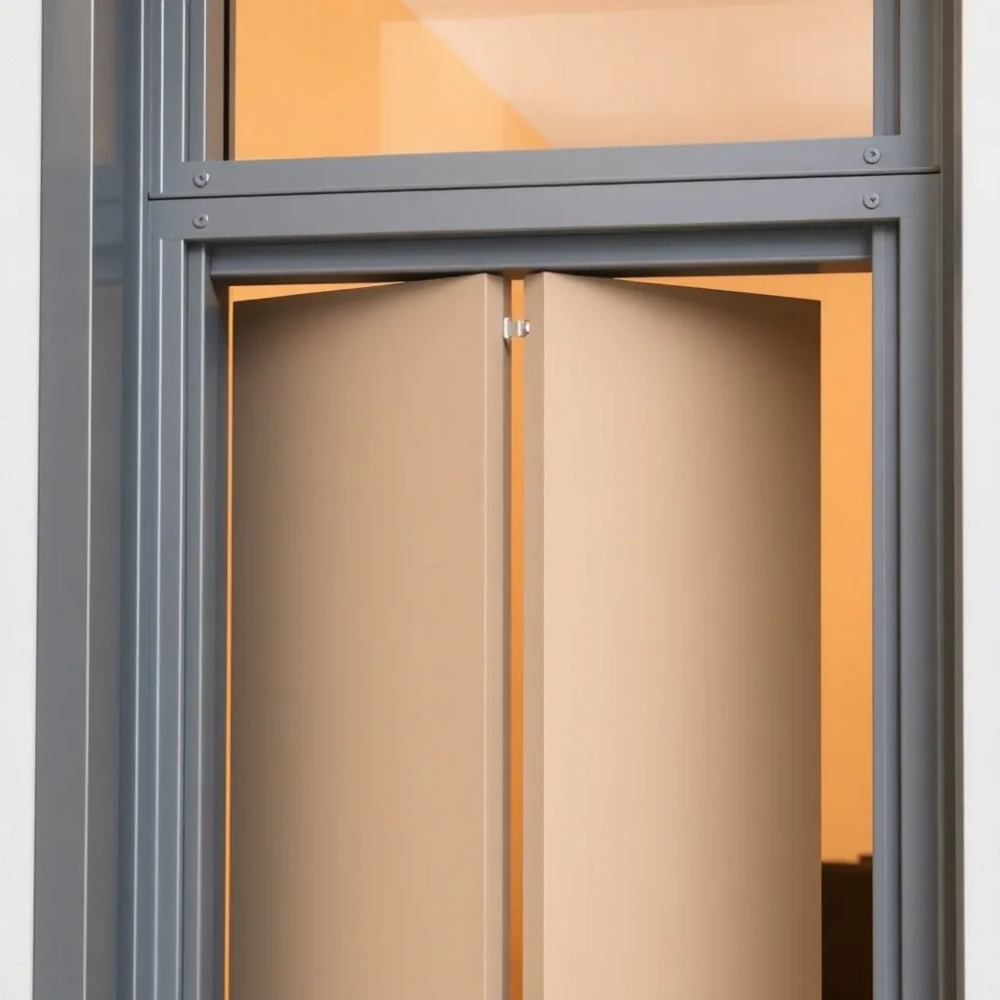

Montaż drzwi harmonijkowych w futrynie metalowej bez błędów

Brak miejsca na drzwi tradycyjne to zmora małych mieszkań, wąskich przedpokojów i garderób w sypialni. Drzwi harmonijkowe, nazywane też harmonijkowymi lub książkowymi, rozwiązują ten problem dzięki składanej konstrukcji panelowej. Ich montaż w futrynie metalowej różni się od pracy w drewnie, ponieważ wymaga innego rodzaju kołków, wkrętów i techniki wiercenia. Poniższy przewodnik powstał z myślą o osobach, które chcą zrobić to samodzielnie, bez angażowania ekipy, i uzyskać efekt trwały, cichy oraz estetyczny na długie lata użytkowania.

• Jak zmierzyć wnękę i dobrać drzwi harmonijkowe
• Jakie narzędzia i akcesoria do montażu drzwi harmonijkowych w metalu
• Montaż drzwi harmonijkowych krok po kroku w futrynie metalowej
• Najczęstsze błędy przy montażu drzwi harmonijkowych w futrynie metalowej
• Regulacja szerokości zestawu drzwi harmonijkowych
• Konserwacja drzwi harmonijkowych zamontowanych w futrynie metalowej

Jak zmierzyć wnękę i dobrać drzwi harmonijkowe

Dokładny pomiar to fundament, od którego zależy, czy zestaw w ogóle da się zamontować. Wnękę mierzy się w trzech punktach szerokości (dół, środek, góra) i w dwóch punktach wysokości (lewa oraz prawa strona). Różnice do 5 mm są normalne w starszym budownictwie i wynikają z osiadania budynku. Głębokość ościeżnicy powinna mieścić co najmniej 40 mm, bo tyle potrzebuje prowadnica, by skrzydło mogło się swobodnie składać bez blokowania się o krawędź futryny.

Po zmierzeniu wnęki odejmuje się po 2-3 mm luzu z każdej strony. Te pozorne drobiazgi mają ogromne znaczenie: drzwi harmonijkowe zbudowane z PVC lub płyty laminowanej rozszerzają się przy zmianach temperatury nawet o 1,5 mm na metr bieżący, więc brak dylatacji kończy się wybrzuszeniem skrzydeł latem i trzaskami zimą. Przy wnęce 80 cm światła zamawia się zestaw o wymiarze około 78 cm, a sam montaż zaczyna od strony, która ma większy odchył od pionu.

Poziom podłogi w obrębie otworu sprawdza się długą poziomicą (60-100 cm) lub laserem krzyżowym. Nawet 4 mm różnicy między stronami wystarczy, by drzwi harmonijkowe zaczęły samoczynnie „pełznąć" w stronę niżej położonego narożnika. Jeśli podłoga jest krzywa, koryguje się ją podkładkami dystansowymi pod prowadnicą dolną, a w skrajnych przypadkach wykonuje wylewkę wyrównującą na głębokości 5-10 mm. Przy wnękach węższych niż 60 cm lepiej zrezygnować z harmonijki, bo co najmniej dwa złożone panele zajmą całą przestrzeń i drzwi praktycznie się nie zamkną.

Decyzję o wyborze konkretnego rozwiązania warto podjąć po analizie trzech kryteriów: dostępnej przestrzeni, oczekiwanej izolacyjności i intensywności użytkowania. Drzwi harmonijkowe otwierane kilkanaście razy dziennie w przejściu między kuchnią a salonem zużywają się znacznie szybciej niż w garderobie, do której wchodzi się dwa razy w tygodniu. Producenci podają liczbę cykli otwarcia w specyfikacji technicznej, a wartość poniżej 50 000 cykli oznacza, że produkt nadaje się raczej do rzadko używanych przejść.

Jakie narzędzia i akcesoria do montażu drzwi harmonijkowych w metalu

Montaż w futrynie metalowej wymaga narzędzi, które przebiją się przez stal o grubości 1,5-2,5 mm, a następnie zakotwią w betonie lub cegle za nią. Wiertarko-wkrętarka akumulatorowa o momencie obrotowym minimum 35 Nm radzi sobie z tym zadaniem, pod warunkiem że zastosuje się wiertła HSS-Co (z kobaltem) o średnicy 6 mm. Zwykłe wiertła do drewna w kontakcie ze stalą tępią się po kilku otworach i przypalają materiał.

Wkręty dobiera się do rodzaju podłoża, w którym osadzona jest futryna. W betonie stosuje się kołki rozporowe nylonowe 6×40 mm w połączeniu z wkrętami samogwintującymi 4,2×32 mm. W cegłe pełną sprawdzają się kołki uniwersalne 8×50 mm, bo rozszerzają się w pustkach ceramicznego drążenia. Stalowa futryna nie wymaga kołkowania, jeśli ma grubość powyżej 2 mm, lecz wtedy wkręty przechodzą przez nią na wylot i mocują się do ściany po drugiej stronie. Rozwiązanie to jest rzadko stosowane, ponieważ osłabia estetykę otworu od zewnątrz.

• Wiertarko-wkrętarka 18 V z momentem obrotowym 35-50 Nm oraz dwa akumulatory (jeden ładuje się podczas pracy).
• Wiertła HSS-Co 6 mm (do stali) oraz wiertła do betonu 6 mm z końcówką widiową.
• Poziomica 60 cm lub laser krzyżowy z dokładnością ±0,3 mm/m.
• Miarka zwijana, ołówek montażowy, kątownik 90°.
• Piła ręczna drobnozębna (do przycinania prowadnic PVC) lub szlifierka kątowa z tarczą do aluminium (do profili metalowych).
• Papier ścierny gradacji 120 i 240, ściereczka z mikrofibry.
• Klej silikonowy w sprayu lub smar silikonowy do rolek jezdnych.

Akcesoria montażowe sprzedawane są zwykle w komplecie z drzwiami, ale warto zweryfikować ich jakość przed rozpoczęciem pracy. Klipsy górne wykonane z tworzywa sztucznego wytrzymują około 20 000 cykli otwarcia, a metalowe nawet 100 000. Koła jezdne (rolki) to element eksploatacyjny, który wymaga wymiany po 5-7 latach intensywnego użytkowania, więc warto wybrać producenta oferującego części zamienne, a nie zestawy jednorazowe. Klamka lub gałka powinna mieć śrubę montażową M6, bo cieńsze mocowania łamią się przy mocniejszym pociągnięciu.

Orientacyjne ceny zestawów

Montaż drzwi harmonijkowych krok po kroku w futrynie metalowej

Krok 1: Przycięcie prowadnic (czas: 5 min)

Prowadnicę górną przycina się do szerokości wnęki minus 4 mm (po 2 mm luzu z każdej strony). Piłą drobnozębną tnie się powoli, bez dociskania, bo PVC pęka pod wpływem gwałtownego nacisku. Krawędzie po cięciu wygładza się papierem ściernym gradacji 240 pod kątem 45°, usuwając zadziory, o które mogłyby haczyć rolki jezdne. Prowadnice boczne (pionowe listwy prowadzące skrzydło) przycina się na wysokość wnęki minus 3 mm, z uwzględnieniem szczeliny dolnej 8-10 mm, która pozwala drzwiom otwierać się bez tarcia o próg.

Krok 2: Montaż prowadnicy górnej (czas: 8 min)

Prowadnicę przykłada się do górnej krawędzi wnęki i ustala oś symetrii. W tym celu mierzy się odległość od lewej i prawej krawędzi futryny do początku szyny. Różnica powinna wynosić dokładnie zero, a jeśli futryna jest krzywa, prowadnicę pozycjonuje się optycznie na środku, korygując odchylenie. Pierwszy otwór wierci się wiertłem HSS-Co 6 mm przez stal futryny, a następnie w tym samym miejscu pogłębia otwór wiertłem widiowym 6 mm na głębokość 35 mm, by kołek rozporowy mógł się w całości schować.

Uwaga: podczas wiercenia w metalu nie używaj udaru. Wiertło HSS-Co wymaga stałego, równomiernego docisku i niskich obrotów (800-1000 obr./min). Włączenie funkcji młota prowadzi do stępienia końcówki w ciągu kilku sekund i przypalenia stali, co utrudnia dalszą pracę.

Po wywierceniu obu skrajnych otworów wkręca się wkręty samogwintujące 4,2×32 mm w kołki rozporowe, ale tylko do połowy długości. Pozwala to skorygować położenie prowadnicy w poziomie, dosuwając ją w lewo lub prawo. Gdy poziomica potwierdzi idealne wypoziomowanie, dokręca się wkręty do oporu. Dla pewności warto dodać trzeci otwór pośrodku, szczególnie przy wnękach szerszych niż 100 cm, bo szyna PVC ugina się pod własnym ciężarem i tworzy efekt łuku.

Krok 3: Smarowanie rolek i wsunięcie listwy (czas: 3 min)

Rolki jezdne smaruje się jedną kroplą silikonowego smaru w sprayu lub żelu. Olej maszynowy nie sprawdza się w tym zastosowaniu, bo ściąga kurz i po kilku miesiącach zamienia się w czarną, gęstą pastę, która blokuje obrót kółek. Silikon natomiast jest suchy, nie przyciąga pyłu i utrzymuje się na powierzchni metalu nawet do dwóch lat bez uzupełniania.

Listwę z rolowanymi skrzydłami wsuwa się w prowadnicę górną pod kątem 15°, tak by każda rolka trafiła w rowek szyny. Zbyt gwałtowne wepchnięcie powoduje wygięcie zawiasów i trudne do usunięcia odkształcenie panelu. Jeśli listwa nie wchodzi lekko, problemem jest zbyt ciasna tolerancja prowadnicy, którą koryguje się papierem ściernym nawiniętym na patyczek o średnicy 8 mm.

Krok 4: Montaż klipsów do ościeżnicy (czas: 6 min)

Klipsy boczne mocuje się w połowie wysokości prowadnicy bocznej oraz na dole, 5 cm od podłogi. Ich zadaniem jest stabilizacja skrajnych paneli i zapobieganie kołysaniu się drzwi na boki. Każdy klips przykręca się dwoma wkrętami 3,5×16 mm do metalu, po uprzednim nawierceniu otworu pilotującego wiertłem 2,5 mm. Pominięcie otworu pilotującego kończy się pęknięciem klipsa w 30% przypadków, bo plastik nie wytrzymuje siły skrętnej wkrętu wchodzącego w stal.

Krok 5: Wpięcie prowadnicy końcowej (czas: 4 min)

Prowadnica końcowa to pionowy profil po stronie zamka, w który wchodzi ostatni panel z zamontowaną płytką klamki. Wsunąć ją należy od góry, jednocześnie pilnując, by dolna część trafiła w rowek w podłodze lub w specjalny klocek dystansowy. W tym momencie przydaje się druga para rąk, choć doświadczony montażysta radzi sobie sam, blokując listwę kolanem i wyrównując profil poziomicą.

Krok 6: Montaż prowadnicy początkowej (czas: 4 min)

Analogicznie do kroku piątego, tyle że po przeciwnej stronie wnęki. Prowadnica początkowa różni się od końcowej obecnością elementu mocującego do futryny w górnym narożniku, dlatego warto ją montować w drugiej kolejności, by precyzyjnie dopasować do położenia listwy górnej.

Krok 7: Zawieszenie skrzydeł (czas: 7 min)

Skrzydła wiesza się od strony klamki, zaczynając od panelu skrajnego. Każdy panel ma na górze dwa trzpienie, które wchodzą w otwory rolkowe prowadnicy. Ruch powinien być płynny, bez szarpania, a słyszalne kliknięcie potwierdza zablokowanie trzpienia. Jeśli panel nie „wskakuje" w rolki, przyczyną jest zbyt mocno dokręcona śruba regulacyjna w rolce, którą poluzowuje się o ćwierć obrotu.

Pro tip: po zawieszeniu trzech pierwszych paneli sprawdź, czy drzwi składają się równomiernie. Jeżeli fałdy „schodzą się" w jednym miejscu bardziej niż w innym, delikatnie przesuń górny punkt mocowania prowadnicy o 2-3 mm w stronę mniejszego fałdu. Korekta na tym etapie zajmuje minutę, po zawieszeniu wszystkich skrzydeł wymaga demontażu.

Krok 8: Montaż klamki lub gałki (czas: 3 min)

Klamkę mocuje się śrubą przelotową M6 przechodzącą przez płytkę klamki i panel skrajny. Zbyt mocne dokręcenie powoduje wgniecenie laminatu w płycie, zbyt luźne luzuje się w ciągu kilku tygodni. Optymalny moment to taki, w którym śruba zagłębia się w płytkę na 1,5 mm, ale nie wystaje ponad jej powierzchnię. Po zamontowaniu klamki sprawdza się, czy drzwi otwierają się i zamykają bez oporu, oraz czy klamka trafia w otwór prowadnicy końcowej.

Krok 9: Regulacja i test działania (czas: 5 min)

Drzwi harmonijkowe wymagają regulacji po tygodniu użytkowania, gdyż plastikowe elementy „dotrą się" do rzeczywistych warunków panujących w pomieszczeniu. W tym celu reguluje się śruby w rolkach górnych, obracając je zgodnie z ruchem wskazówek zegara, by podnieść skrzydło, lub przeciwnie, by je opuścić. Różnica 2 mm na stronę potrafi wyeliminować efekt „skrzypienia" i nierównomiernego składania.

Najczęstsze błędy przy montażu drzwi harmonijkowych w futrynie metalowej

Drzwi „skrzypią" lub ciężko jeżdżą

Przyczyną w 80% przypadków jest brak smarowania rolek lub użycie niewłaściwego środka. Olej maszynowy, wazelina techniczna, a nawet smar do łożysk kulkowych z czasem gęstnieją i zbierają kurz. Jedynym trwałym rozwiązaniem jest czyszczenie rolek acetonem lub zmywaczem silikonowym, a następnie nałożenie smaru silikonowego w sprayu. Smarowanie warto powtarzać co 12 miesięcy, nawet jeśli drzwi działają bez zarzutu.

Krzywo zamontowana prowadnica

Efekt widoczny jako stopniowe „pełznięcie" drzwi w jedną stronę. Korekta polega na poluzowaniu wszystkich wkrętów mocujących prowadnicę, ustawieniu jej idealnie w poziomie i ponownym dokręceniu, zaczynając od środka i przesuwając się ku krawędziom. Pomocna bywa poziomica laserowa, bo pozwala kontrolować płaszczyznę na całej długości szyny w czasie rzeczywistym.

Drzwi „wypadają" z prowadnicy

Problem leży w klipsach górnych, które z biegiem czasu tracą sprężystość. Plastikowe klipsy wymienia się co 3-5 lat, metalowe rzadko wymagają wymiany, ale potrzebują okresowego dokręcenia śruby mocującej. W skrajnych przypadkach pomaga nałożenie cienkiej warstwy kleju cyjanoakrylowego na trzpień rolki, co zwiększa tarcie i zapobiega samoczynnemu wyskakiwaniu.

Brak stabilności całej konstrukcji

Drzwi harmonijkowe zaczynają „chodzić" w prowadnicy, gdy ich łączny ciężar przekracza nośność szyny. Standardowa szyna PVC wytrzymuje obciążenie do 12 kg, co przy panelach laminowanych 6 mm oznacza maksymalnie 5 paneli o szerokości 80 cm. Jeśli zestaw jest cięższy, konieczne jest zastosowanie szyny aluminiowej o nośności do 25 kg. Warto też rozważyć dodatkowe mocowanie wkrętami co 30 cm, co rozkłada obciążenie równomiernie na całej długości.

Zbyt ciasne lub zbyt luźne skrzydło

Skrzydło zbyt ciasno osadzone w futrynie ociera o nią i szybko ściera powłokę lakierniczą, skrzydło zbyt luźne przepuszcza światło, zapachy i dźwięki. Prawidłowy luz to 2-3 mm z każdej strony, mierzony w najwęższym miejscu wnęki. Korektę przeprowadza się przez dodanie lub usunięcie podkładek dystansowych pod klipsami, a w futrynach stalowych przez delikatne dogięcie blachy w kierunku skrzydła kombinerkami z szerokimi szczękami.

Regulacja szerokości zestawu drzwi harmonijkowych

Standardowy zestaw drzwi harmonijkowych można poszerzyć lub zwęzić poprzez dodanie bądź odjęcie pojedynczych paneli. Każdy panel ma szerokość roboczą od 8 do 12 cm, więc zmiana o jeden element przesuwa całkowitą szerokość zestawu o około 10 cm. Maksymalna szerokość, jaką producenci zalecają przy typowej szynie PVC, wynosi 160-200 cm. Powyżej tej wartości szyna zaczyna się uginać pod własnym ciężarem, a rolki pracują nierównomiernie, co prowadzi do szybszego zużycia.

Zawiasy między panelami mają dwa położenia: wklęsłe (panel wchodzi do wewnątrz) i wypukłe (panel wychodzi na zewnątrz). Reguła naprzemienna oznacza, że każdy kolejny zawias montuje się w orientacji odwrotnej do poprzedniego, dzięki czemu drzwi składają się w harmonijkę, a nie rozkładają na płasko. Pomylenie kolejności skutkuje drzwiami, które wprawdzie otwierają się i zamykają, ale zajmują po złożeniu dwukrotnie więcej miejsca.

W praktyce montażowej spotyka się trzy sytuacje wymagające korekty szerokości. Pierwsza: wnęka jest węższa niż najmniejszy dostępny zestaw (zdarza się to przy adaptacjach poddaszy). Rozwiązaniem jest przycięcie jednego panelu wzdłużnie piłą tarczową z prowadnikiem, a następnie oklejenie krawędzi taśmą laminowaną w kolorze reszty zestawu. Druga: wnęka szersza niż standardowy zestaw. Dokupuje się wtedy dodatkowy panel i łączy go z istniejącym kompletem, pamiętając o zakupie kompatybilnych zawiasów. Trzecia: niestandardowa wysokość, którą rozwiązuje się przez przycięcie paneli od dołu i zamaskowanie cięcia listwą przypodłogową drzwi.

Konserwacja drzwi harmonijkowych zamontowanych w futrynie metalowej

Prowadnice czyści się co 3-6 miesięcy, w zależności od zapylenia pomieszczenia. Najskuteczniejszą metodą jest odkurzanie szczeliną o średnicy 4-5 mm, a następnie przetarcie szyny ściereczką z mikrofibry zwilżoną roztworem wody z octem (proporcja 10:1). Ocet rozpuszcza osad z twardej wody, który z czasem twardnieje i tworzy przeszkodę dla rolek. Unikać należy środków chlorowych, bo niszczą powłokę ochronną aluminium, z którego wykonane są prowadnice metalowe.

Regulacja zawiasów to czynność, o której użytkownicy często zapominają. Po dwóch latach eksploatacji zawiasy plastikowe tracą pierwotny docisk, a panele zaczynają „latać" w poziomie. Regulacja polega na dokręceniu śruby centralnej zawiasu kluczem imbusowym 2,5 mm o obrót do momentu wyczucia lekkiego oporu. Zbyt mocne dokręcenie powoduje pęknięcie tworzywa, dlatego lepiej dokręcać stopniowo, po ćwierć obrotu, sprawdzając za każdym razem swobodę ruchu skrzydła.

W futrynach metalowych dodatkowym punktem konserwacji są śruby mocujące prowadnicę. Stalowa futryna i wkręty ze stali węglowej tworzą parę galwaniczną, w której jedynym ratunkiem jest regularne smarowanie połączenia wazeliną techniczną lub smarem silikonowym. Wystarczy raz w roku nałożyć kroplę preparatu na łeb każdego wkrętu, by wyeliminować ryzyko korozji i zapiekania się mocowania. Przy wnękach w łazienkach, gdzie wilgotność przekracza 70%, konserwację wykonuje się dwa razy w roku.

Montaż drzwi harmonijkowych w futrynie metalowej to zadanie, które przy odrobinie przygotowania zajmuje od 40 do 90 minut i nie wymaga wizyty fachowca. Kluczem do sukcesu pozostaje precyzja pomiarów, właściwy dobór wkrętów i kołków, a także systematyczna kontrola po pierwszych tygodniach użytkowania. Efektem jest oszczędność do 70% powierzchni w porównaniu z drzwiami rozwieranymi oraz cicha, płynna praca na wiele lat, o ile pamięta się o okresowym smarowaniu rolek i konserwacji punktów mocowania.
