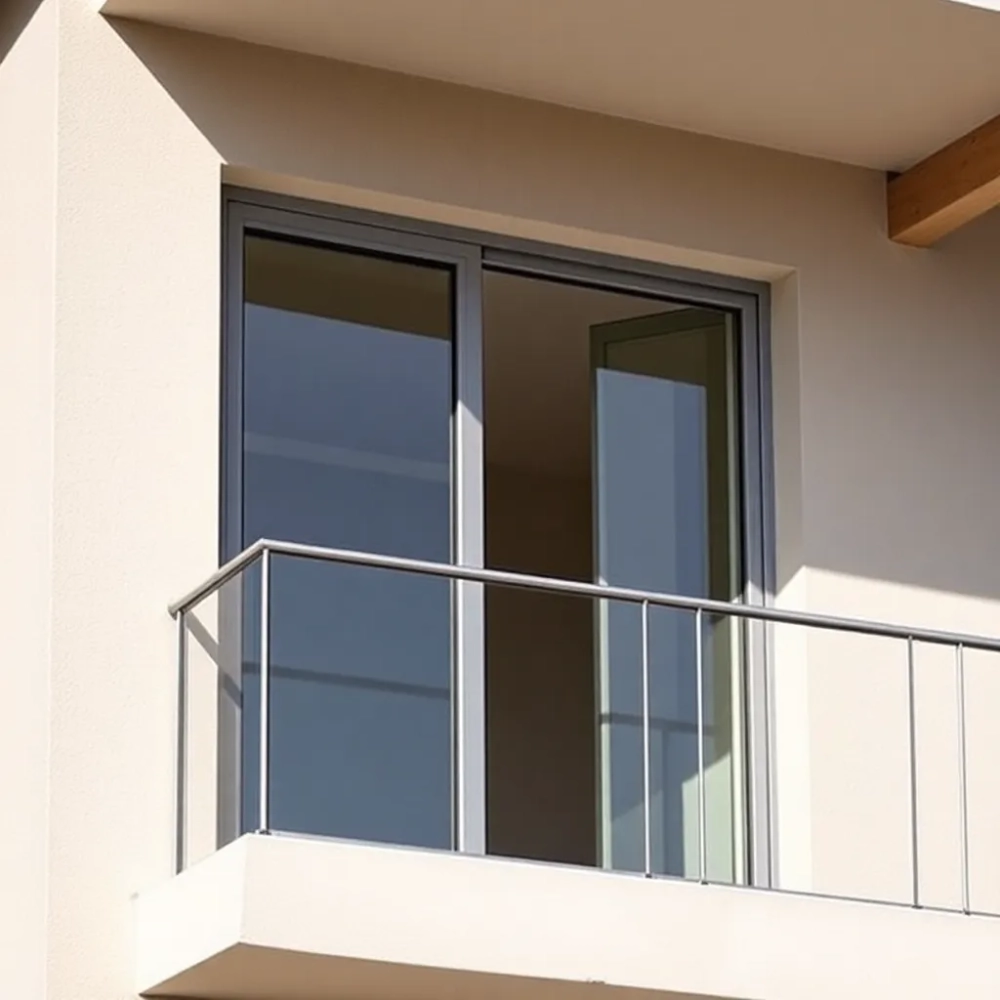

Montaż drzwi balkonowych z oknem w jednej ramie

Wspólna rama i łącznik statyczny jak to działa

Łączenie drzwi balkonowych z oknem w jednej linii zabudowy wymaga czegoś więcej niż wstawienia dwóch ościeżnic obok siebie. Kluczem jest wspólna rama, czyli jeden ciągły element konstrukcyjny, który przenosi obciążenia z obu skrzydeł jednocześnie. Bez niej każde otwarcie drzwi generuje mikrodrgania, które po kilku latach rozszczelniają piankę i taśmy, a w konsekwencji prowadzą do przewiewów oraz zawilgocenia strefy progu.

• Wspólna rama i łącznik statyczny jak to działa
• Profile, próg i izolacja cieplna przy drzwiach balkonowych z oknem
• Szczelny montaż warstwowy drzwi balkonowych z oknem
• Błędy przy montażu drzwi balkonowych z oknem, które kosztują gwarancję

Wspólna rama powstaje najczęściej przez zastosowanie łącznika statycznego stalowego lub z kompozytu wzmocnionego włóknem szklanym wpuszczonego w komory profili tuż przy słupku stałym. Łącznik działa jak belka nośna, która rozkłada siłę z masywnego skrzydła drzwiowego (zwykle 70-90 kg) na całą długość zestawu. Dzięki temu okno obok nie „pracuje" pod naciskiem otwieranych drzwi, a cała przegroda zachowuje geometrię nawet po 20 000 cykli otwarcia.

Drugim elementem, o którym łatwo zapomnieć, jest oś montażu. To nie jest wyłącznie linia estetyczna to oś geometryczna, względem której rozkłada się ciężar, planuje się podparcie progu oraz rezerwuje miejsce na taśmy uszczelniające. Przesunięcie osi o 15 mm w stronę ściany potrafi zlikwidować możliwość poprowadzenia folii paroszczelnej od strony wewnętrznej, co w praktyce oznacza konieczność kucia ościeża po montażu.

Planując zestaw, warto od razu zarezerwować 20-25 mm po każdej stronie na taśmy rozprężne, piankę oraz ewentualne listwy maskujące. Te pozorne „straty" powierzchni przeszklenia zwracają się wielokrotnie pozwalają bowiem poprowadzić trzy strefy uszczelnienia bez kolizji z tynkiem. Brak tej rezerwy to jeden z najczęstszych powodów, dla których montażyści „dociągają" ramę klinami, deformując profile już w pierwszym dniu użytkowania.

Ostatnia kwestia to kompatybilność z roletami i moskitierami. Skrzynka rolety zewnętrznej zajmuje zwykle 220-250 mm wysokości, a moskitiera ramkowa wymaga 15 mm luzu od strony ramy. Jeśli te wymiary nie zostaną uwzględnione na etapie projektu, okazuje się, że roleta blokuje uchylanie okna lub moskitiera nie daje się zdjąć do czyszczenia. Rozwiązanie? Zamawiaj zestaw z tzw. adapterem rewizyjnym od strony drzwi wtedy serwis rolety odbywa się od wewnątrz, bez wchodzenia na balkon po drabince.

Dlaczego łącznik aluminiowy bywa lepszy od stalowego

Stalowy łącznik statyczny jest tańszy i łatwo dostępny, ale ma jedną zasadniczą wadę: przewodzi ciepło dziesięć razy lepiej niż PVC. Wspólna rama aluminiowo-PVC, łączona przez profil aluminiowy o grubości 1,5-2 mm, tworzy mostek termiczny o współczynniku ψ nawet 0,18 W/(m·K). W domu pasywnym oznacza to stratę rzędu 8-12 kWh/m² rocznie, która objawia się skroploną parą wodną dokładnie przy słupku stałym w sezonie grzewczym.

Alternatywą są łączniki z poliamidu zbrojonego włóknem szklanym (np. Technoform lubsimilarne) o ψ poniżej 0,03 W/(m·K). Ich cena jest o 40-60% wyższa, lecz w przeliczeniu na cały zestaw okno-drzwi stanowi to wzrost rzędu 3-5% wartości inwestycji. W zamian otrzymujesz brak punktu rosy w narożniku oraz jednorodny rozkład temperatury na wewnętrznej płaszczyźnie ramy a to przekłada się na brak grzybów i stabilność koloru oklein przez dekadę.

Rezerwy montażowe, czyli geometria, która ratuje głowę

Precyzyjne wymiarowanie otworu to nie teoria to konkretne liczby, które warto znać przed zamówieniem. Otwór w murze powinien być większy od zewnętrznego wymiaru zestawu o:

• 15-20 mm na szerokości z każdej strony (taśma rozprężna + pianka),
• 25-30 mm na wysokości od strony progu (miejsce na kształtkę podprogową XPS i drenaż),
• 20-25 mm na górze (kliny montażowe + taśma paroszczelna prowadzona pod sufit).

Przy niestandardowych ścianach (beton komórkowy 400, silka 180) dochodzi jeszcze luz na wkręty ramowe zwykle 60-80 mm od krawędzi ościeża. Zbyt mały otwór to klasyka: montażyści używają siły, profile się paczą, a klient po roku ma problem z rozszczelnieniem.

Profile, próg i izolacja cieplna przy drzwiach balkonowych z oknem

Wybór profilu determinuje nie tylko wygląd, ale przede wszystkim izolacyjność termiczną całego przekroju okienno-drzwiowego. Nawet najlepszy montaż warstwowy nie zdoła zrekompensować Uw rzędu 1,4 W/(m²·K), jeśli sam zestaw jest sklecony z profili o różnej głębokości zabudowy. Dlatego pierwsza żelazna zasada: jeden system profili od jednego producenta, niezależnie od tego, czy mówimy o oknie, czy o drzwiach balkonowych.

Głębokość zabudowy to pierwszy parametr, na który warto spojrzeć. Profile 70-76 mm (np. klasyczne systemy PVC) pozwalają osiągnąć Uw ≈1,1-1,3 W/(m²·K). Profile 80-86 mm schodzą do Uw ≈0,9-1,0 W/(m²·K), a systemy aluminiowe z przekładką termiczną 25-35 mm osiągają nawet 0,7-0,8 W/(m²·K). Różnica między Uw 1,3 a 0,8 to dla standardowego zestawu 2,4 × 2,2 m strata ciepła rzędu 220 kWh rocznie w obecnym cenniku energii to około 130 zł, ale przez 30 lat użytkowania suma rośnie czterokrotnie.

PCV, aluminium czy hybryda tabela porównawcza

Ceny obejmują zestaw z pakietem trzyszybowym Ug=0,5-0,6 W/(m²·K), ciepły próg aluminiowy z przekładką termiczną oraz jeden łącznik statyczny. Nie zawierają montażu, rolet ani parapetów te pozycje warto doliczyć osobno, bo potrafią zmienić całkowity koszt inwestycji o 30-45%.

Wzmocnienia stalowe i pakiety szyb co ma realne znaczenie

W profilach PVC wzmocnienie stalowe o grubości 1,5-2,5 mm wkomponowane w komorę profilu odpowiada za statykę skrzydła drzwiowego. Bez niego skrzydło o wymiarach 900 × 2200 mm ugina się pod własnym ciężarem o 4-6 mm w ciągu pierwszego roku, co widać gołym okiem przy próbie domknięcia. Dlatego rama drzwi balkonowych powinna mieć wzmocnienie ciągłe (nie punktowe), najlepiej ze stali ocynkowanej ogniowo o grubości min. 2 mm.

Jeśli chodzi o pakiety szybowe, w drzwiach balkonowych stosuje się zwykle szklenie hartowane od strony zewnętrznej (bezpieczeństwo) i laminowane od wewnętrznej (ochrona przed włamaniem oraz tłumienie akustyczne). Współczynnik Ug 0,5-0,6 W/(m²·K) to dziś standard dla budownictwa energooszczędnego, ale dla domu pasywnego warto celować w Ug ≤ 0,4 W/(m²·K), co daje potrójna korzyść: mniejsze straty ciepła, wyższy zysk słoneczny zimą i redukcja efektu „zimnego okna" przy podłodze.

Próg aluminiowy z przekładką termiczną dlaczego jest taki ważny

Próg to miejsce, w którym większość mostków termicznych się kumuluje. Stalowy próg zwykły ma ψ nawet 0,7 W/(m·K), co oznacza temperaturę wewnętrznej powierzchni podłogi przy progu o 4-6°C niższą niż w głębi pomieszczenia. Efekt? Skroplona para, czarne plamy grzyba, a po kilku latach odparzona okleiną podłogowa.

Ciepły próg aluminiowy z przekładką termiczną z poliamidu (np. Aluprof MB-77HS, Schüco ADS 75) redukuje ψ do 0,03-0,05 W/(m·K). W praktyce różnica temperatur skurcza się do 1-2°C, a punkt rosy znika całkowicie. Dodatkową zaletą jest wysokość nowoczesne progi mają zaledwie 20 mm, co spełnia wymóg dostępności dla osób z ograniczeniami ruchowymi oraz ułatwia przejazd wózkiem czy odkurzaczem automatycznym.

Kiedy PCV nie wystarczy realistyczne ograniczenia

Profile PVC osiągają swoje granice przy przeszkleniach powyżej 2,4 m wysokości oraz przy drzwiach typu HS (podnoszono-przesuwnych). W takich przypadkach ugięcie profili PVC nawet ze wzmocnieniem stalowym zaczyna przekraczać 8 mm, co objawia się trudnością domykania i uszkodzeniami uszczelek. Aluminium z przekładką termiczną zachowuje geometrię w znacznie większych gabarytach, dlatego przy dużych przeszkleniach jest jedynym rozsądnym wyborem, nawet jeśli jego cena odstrasza.

Szczelny montaż warstwowy drzwi balkonowych z oknem

Montaż warstwowy, nazywany też „ciepłą instalacją", opiera się na prostej fizyce budowli: para wodna z wnętrza domu pod ciśnieniem parcialnym wędruje na zewnątrz, a deszcz i wiatr napierają od zewnątrz. Każda z tych stref wymaga innego materiału i właśnie dlatego powstała zasada trzech warstw: wewnątrz szczelnie, w środku izolacyjnie, na zewnątrz paroprzepuszczalnie.

Pominięcie którejkolwiek warstwy lub ich zamiana miejscami to najkrótsza droga do reklamacji. Wewnątrz należy zastosować folię lub taśmę paroszczelną (Sd ≥ 30 m), która nie przepuści pary do pianki PUR. Pianka poliuretanowa w środku odpowiada za izolację termiczną i akustyczną, ale jest paroprzepuszczalna dlatego na zewnątrz trzeba ją osłonić taśmą rozprężną lub membraną EPDM, które blokują wodę i wiatr, ale pozwalają wydostać się wilgoci. Zamiana tych warstw powoduje gnicie pianki w ciągu 3-5 lat.

Trzy strefy uszczelnienia schemat i grubości

Szerokość każdej warstwy wynika z luzu montażowego. Przy luce 20 mm pianka zajmuje środkowe 15 mm, a taśmy po 2-3 mm na każdą stronę po rozprężeniu. Próba wciskania 30 mm pianki w 20 mm szczelinę kończy się jej wybrzuszeniem i zerwaniem taśmy zewnętrznej jeszcze przed zakończeniem montażu.

Punkty mocowania i kotwy dlaczego rozmieszczenie ma znaczenie

Zestaw okno-drzwi mocuje się do muru za pomocą kotew lub wkrętów ramowych. Norma PN-EN 1991-1-4 wymaga, by odległość między punktami mocowania nie przekraczała 700 mm, a pierwszy punkt znajdował się maksymalnie 150 mm od narożnika. Przy zestawie 2,4 m szerokości daje to 4-5 kotew na górze, 4-5 na dole i dodatkowe w pobliżu słupka stałego, gdzie koncentrują się naprężenia.

Kotwy stalowe ocynkowane ogniowo o grubości 2 mm są tańsze, ale wymagają późniejszego maskowania. Wkręty ramowe z łbem stożkowym (np. EJOT SBR) pozwalają na precyzyjne ustawienie geometrii i nie wymagają dodatkowych listew. W ścianach z betonu komórkowego warto stosować kotwy z podkładką zwiększającą powierzchnię docisku, bo zwykła kotwa „wyciąga" się pod obciążeniem dynamicznym od wiatru.

Ocieplenie dosunięte do ościeżnicy mostki, których nie widać

Warstwa ocieplenia elewacji powinna zachodzić na ościeżnicę na głębokość min. 30 mm, a w strefie progu na pełną grubość XPS-u. Pozostawienie szczeliny między ociepleniem a ramą to klasyczny błąd, który w skanerze termowizyjnym wygląda jak jasna smuga wokół całego zestawu. Efekt? Utrata 5-8% ciepła z samej strefy okiennej, której nie da się nadrobić nawet najlepszym profilem.

Przy ociepleniu dosuniętym do ościeżnicy stosuje się tzw. kształtkę podprogową XPS o grubości 50-80 mm i λ ≤ 0,032 W/(m·K). Jej zadaniem jest przeniesienie obciążenia progu na warstwę nośną bez mostka termicznego. Bez tej kształtki próg „wisi" w powietrzu, a punkt rosy wędruje do wewnątrz pomieszczenia. To właśnie ten detal odróżnia montaż poprawny od reklamacyjnego.

Odbiór montażu na co patrzeć i czego wymagać

Odbiór montażu powinien przebiegać według ściśle określonej listy. Kontrola samego „wygląda ok" to za mało liczy się geometria, szczelność i dokumentacja. Sprawdź przekątne zestawu (różnica nie powinna przekraczać 2 mm na 2 m), poziom progu (dopuszczalne odchylenie ±1 mm/mb), równomierność szczelin między skrzydłem a ościeżnicą (3-4 mm na całym obwodzie) oraz siłę potrzebną do otwarcia drzwi (maksymalnie 25 N po zamontowaniu klamki).

Żądaj od ekipy montażowej protokołu z wpisanymi: numerami partii profili, datą produkcji, typem pianki, numerami seryjnymi taśm oraz protokołem szczelności wykonanym metodą Blower Door (opcjonalnie, ale warto). Bez tych danych żadna reklamacja nie zostanie uznana przez producenta profili, a bezproducenta okuć. Dokumentacja to Twoja jedyna polisa na kolejne 10-15 lat użytkowania.

Checklista odbioru wydrukuj i miej przy sobie

• Przekątne zestawu zmierzone, różnica ≤2 mm
• Próg w poziomie, odchylenie ±1 mm/mb
• Szczeliny skrzydło-ościeżnica równe 3-4 mm
• Siła otwarcia drzwi ≤25 N
• Taśmy widoczne na całym obwodzie, bez przerw
• Pianka ciągła, bez dziur i mostków
• Kotwy rozmieszczone co ≤700 mm
• Parapety wewnętrzne i zewnętrzne osadzone z folią EPDM
• Drenaż liniowy drożny, spadek ≥2% na zewnątrz
• Dokumenty: karta gwarancyjna, protokół, instrukcja użytkowania

Błędy przy montażu drzwi balkonowych z oknem, które kosztują gwarancję

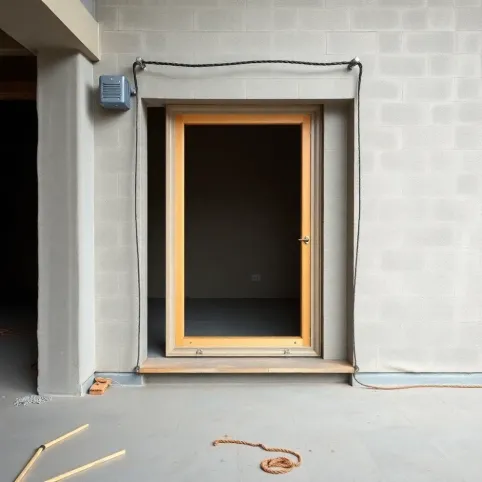

Wylewka nad próg. Jedna z najczęstszych pomyłek wykonawców stanu surowego. Gdy wylewka podłogowa przykrywa próg, drewniana listwa podłogowa nie ma oparcia na ociepleniu, a sam próg traci zdolność odprowadzania wody. Po roku listwa czernieje, próg zaczyna „grać", a reklamacja odpada, bo producent wyraźnie zastrzegał zakaz wylewania betonu ponad ościeżnicę progową.

Drugą klasyką jest mieszanie systemów profili okno z jednego systemodawcy, drzwi z drugiego, łącznik jeszcze od trzeciego. Efektem jest różnica rozszerzalności cieplnej PVC (0,06 mm/m·K) i aluminium (0,024 mm/m·K), która przy wspólnej ramie powoduje rozszczelnienia dokładnie w narożnikach. Producent systemu, w którym powstał problem, wskaże drugą stronę jako winowajcę i sprawa utknie w martwym punkcie.

Brak ciepłego łącznika między ościeżnicą drzwi a ramą okna to trzecia grupa błędów. Stalowy łącznik wpuszczony bezpośrednio między profile PVC tworzy mostek termiczny o ψ nawet 0,18 W/(m·K), a w skanerze termowizyjnym wygląda jak jasna plama. Gdy temperatura wewnętrznej powierzchni słupka spada poniżej 12°C, pojawia się kondensacja, a za nią grzyb. Naprawa wymaga demontażu zestawu.

Zapominanie o drenażu progu to błąd numer cztery. Woda deszczowa, która dostanie się pod próg (a dostanie się na pewno), musi mieć dokąd odpłynąć. Brak membrany EPDM lub otworów odwadniających powoduje jej gromadzenie się pod progiem, a w konsekwencji gnicie drewnianej podbudowy parapeciaka. Po trzech latach próg zaczyna się zapadać, a naprawa wymaga rozebrania posadzki na głębokość 5-8 cm.

Piątym grzechem jest samodzielny montaż bez instrukcji systemodawcy. Każdy system profili ma własną instrukcję montażu z dokładnym rozmieszczeniem kotew, dopuszczalnymi luzami i kompatybilnymi materiałami uszczelniającymi. Zastąpienie pianki niskoprężnej montażową, taśmy paroszczelnej zwykłą folią budowlaną lub pominięcie podkładek pod kotwy wszystko to unieważnia gwarancję producenta profili. Nawet najlepszy fachowiec bez dostępu do karty technicznej może narobić szkód.

Szósty błąd jest specyficzny dla Polski osadzanie zestawu poniżej poziomu gruntu bez hydroizolacji. W domach z płytą fundamentową na poziomie zero, drzwi balkonowe wychodzące na taras poniżej poziomu gruntu wymagają dodatkowej izolacji przeciwwodnej nawet do 30 cm powyżej progu. Bez niej woda gruntowa podciągana kapilarnie niszczy próg od wewnątrz. To błąd architektoniczny trudny do naprawy po zamontowaniu okien.

Checklista przed zamówieniem co ustalić przed podpisaniem umowy

• Dokładne wymiary otworów (po wylewkach i tynku)
• Wysokość poziomu docelowej podłogi od strony balkonu
• Kierunek otwierania drzwi (lewy/prawy, rozwierno-uchylny/HS)
• Typ progu (ciepły aluminiowy, niski 20 mm, standardowy)
• System rolet i moskitier kompatybilność
• Grubość pakietu szybowego (Ug, gwarancja)
• Kolor oklein wewnętrznych i zewnętrznych (numer RAL/NCS)
• Miejsce na kształtkę podprogową XPS
• Termin dostawy i ekipa montażowa z certyfikatem

Ramka „Najczęstsze błędy" zestawienie poglądowe

Kiedy montaż warstwowy nie wystarczy

Montaż warstwowy świetnie sprawdza się w ścianach jednowarstwowych i dwuwarstwowych, ale w ścianach trójwarstwowych z wentylowaną szczeliną powietrzną wymaga dodatkowego detalu tzw. taśmy wiatroizolacyjnej rozciągniętej na całą szerokość ościeża. Bez niej powietrze wentylacyjne przepływające w szczelinie wychładza strefę okienną od zewnątrz, obniżając temperaturę wewnętrznej powierzchni ramy o 2-3°C. To z kolei przesuwa punkt rosy w stronę szyby, a stąd już prosta droga do zacieków i pleśni.

Drugim przypadkiem, w którym klasyczny montaż warstwowy nie wystarcza, są domy z pompą ciepła i rekuperacją. Podciśnienie wywołane wentylacją mechaniczną potrafi „wyssać" powietrze przez najmniejszą nieszczelność w strefie okiennej, zaburzając bilans energetyczny całego budynku. Dlatego w takich domach rekomenduje się test Blower Door przed oddaniem do użytku, a wynik nie powinien przekraczać n50 = 0,6 h⁻¹ dla budynku pasywnego i 1,0 h⁻¹ dla energooszczędnego.

Ostatnia grupa ryzyka to elewacje wentylowane z okładziną HPL lub kamienną. W takich przypadkach taśma zewnętrzna musi być dodatkowo osłonięta listwą dociskową, która rozkłada obciążenie wiatrem na większą powierzchnię. Bez niej silne podmuchy (zwłaszcza na wyższych kondygnacjach) potrafią oderwać taśmę od ramy, a wtedy woda dostaje się bezpośrednio do pianki. Naprawa wymaga demontażu fragmentu elewacji.

Wytyczne prawne i normatywne, które warto znać

Warunki Techniczne 2025 (WT 2025), obowiązujące od końca 2020 r. i zaostrzone od 2021 r., narzucają maksymalny współczynnik Uw = 0,9 W/(m²·K) dla okien i drzwi balkonowych w budynkach nowych oraz poddawanych głębokiej termomodernizacji. Dla domów pasywnych granica ta spada do 0,8 W/(m²·K), a od 2030 r. ma zostać obniżona do 0,75 W/(m²·K). Warto o tym pamiętać, zamawiając zestaw profile z Uw = 1,1 dziś spełniają normy, ale za pięć lat mogą wymagać wymiany przy okazji remontu.

Instrukcje montażowe wydawane przez producentów profili (Veka, Aluplast, Salamander, Aluprof, Schüco) mają moc wiążącą w kontekście gwarancji. Montaż niezgodny z instrukcją nawet jeśli spełnia WT automatycznie pozbawia ochrony gwarancyjnej producenta. Dlatego przed podpisaniem umowy z ekipą montażową warto żądać kopii aktualnej instrukcji dla konkretnego systemu i sprawdzić, czy ekipa rzeczywiście się do niej stosuje. To pięć minut pracy, które może zaoszczędzić pięć lat reklamacji.

Podstawy prawne i normy

Projektując i wykonując montaż drzwi balkonowych z oknem, opieraj się na następujących aktach i dokumentach: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późniejszymi zmianami, tzw. WT 2025), PN-EN 14351-1 (okna i drzwi wymagania), PN-EN 1991-1-4 (Eurokod 1 oddziaływanie wiatru), Instrukcje montażowe ITB nr 421/2019, a także karty techniczne producentów profili i okuć. Pełne teksty aktów prawnych dostępne są na stronie isap.sejm.gov.pl oraz w serwisie ITB (itb.pl).

Jeśli planujesz wymianę starego zestawu na nowy lub budowę domu energooszczędnego, najskuteczniejszym pierwszym krokiem jest umówienie pomiaru oraz konsultacji z ekipą, która pokrywa wszystkie wymienione obszary od projektu, przez produkcję, po montaż warstwowy z dokumentacją odbiorową. Skorzystaj z pomiaru i wyceny, by dopasować system profili, próg i pakiet szybowy do konkretnego otworu i budżetu. Takie podejście eliminuje 90% błędów opisanych powyżej, a jednocześnie skraca czas od decyzji do użytkowania gotowego zestawu nawet o 30%.
