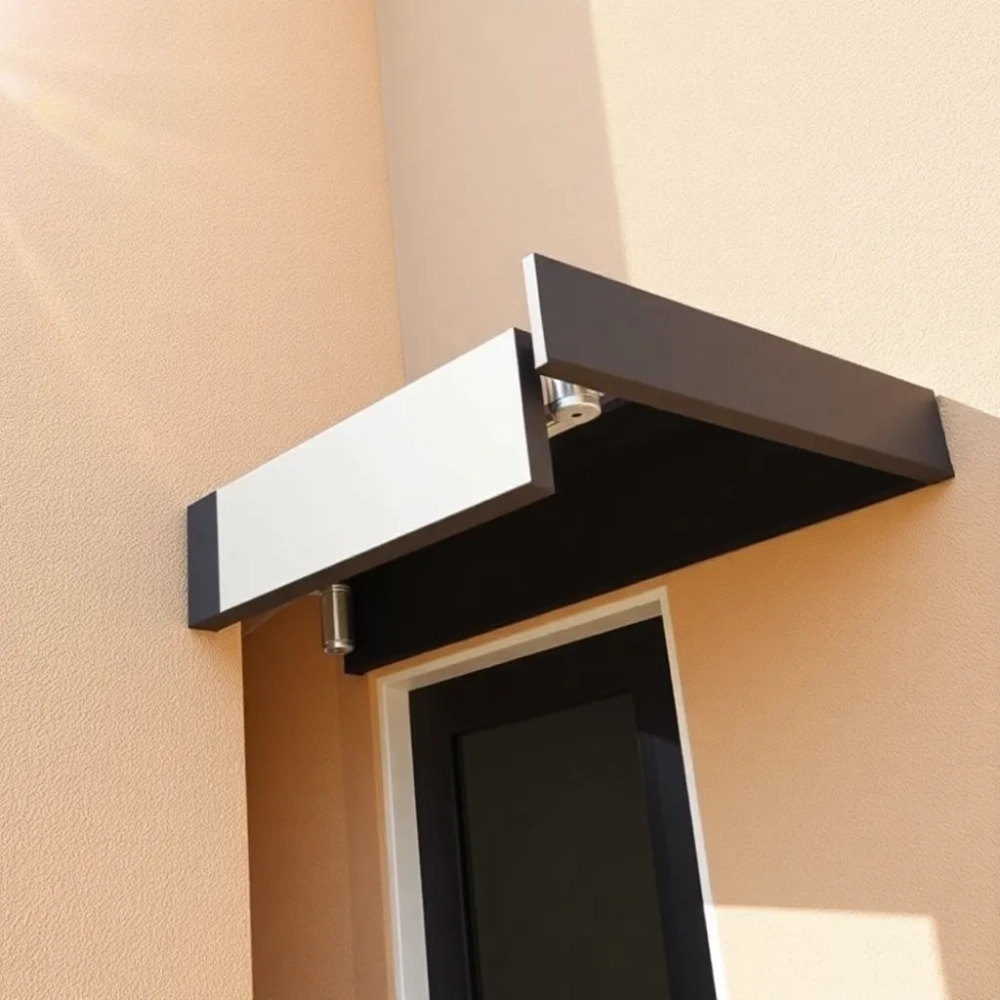

Montaż daszku nad drzwiami na styropianie bez błędów

Daszek nad drzwiami chroni wejście przed deszczem, śniegiem i słońcem, ale gdy elewacja pokryta jest styropianem o grubości 10, 15, a nierzadko 20 cm, zwykły kołek rozporowy sięga jedynie miękkiego ocieplenia i po pierwszej zimie zostaje wyrwany razem z tynkiem. To właśnie mocowanie, a nie sam daszek, decyduje o trwałości całej konstrukcji, ponieważ to ono przenosi obciążenie zadaszenia, śniegu i parcia wiatru wprost do ściany nośnej. Poniżej znajdziesz pełną ścieżkę: od wyboru kotwy i jej nośności, przez konkretny montaż krok po kroku, aż po realne koszty w trzech regionach Polski i pułapki, które kosztują inwestorów od 2000 do 5000 zł za naprawę elewacji.

• Dlaczego zwykłe kołki nie wystarczą na ocieplonej ścianie
• Cztery systemy mocowania, które naprawdę trzymają daszek
• Montaż krok po kroku: osiem etapów, które decydują o trwałości
• Dziewięć błędów, które kosztują najwięcej
• Ile to kosztuje: trzy scenariusze w trzech regionach
• Kiedy daszek wymaga dodatkowej konstrukcji wsporczej
• Montaż bez wiertarki udarowej: kiedy możliwy, a kiedy nie
• Tabela szybkich decyzji: grubość styropianu a dobór kotwy
• Sprawdź przed zakupem
• Pięć zasad, których nigdy nie łam

Dlaczego zwykłe kołki nie wystarczą na ocieplonej ścianie

Warstwa styropianu to materiał o wytrzymałości na rozciąganie rzędu 80-120 kPa, podczas gdy ściana nośna z betonu komórkowego, cegły pełnej czy żelbetu przenosi obciążenia rzędu 1,5-5 MPa. Różnica jest dwudziestokrotna, więc każdy łącznik musi przejść przez styropian i zakotwić się w nośnym podłożu, a nie zatrzymywać się w izolacji. Dlatego klasyczny kołek rozporowy 10×100 mm wkręcony „na czuja" w tynk trzyma realne 15-25 kg, zanim zacznie się wysuwać pod wpływem cykli zamarzania i rozmarzania.

Problem pogłębia fakt, że tynk cienkowarstwowy na siatce zbrojącej ma zaledwie 3-5 mm grubości i sam w sobie nie stanowi żadnego zakotwienia. Śruba wkręcona przez siatkę pociąga ją za sobą, tworząc charakterystyczny krater o średnicy 5-8 cm, w którym zbiera się woda. Po 30-50 cyklach zamrażania ta woda rozsadza tynk od wewnątrz i kotwica wypada razem z kawałkiem elewacji. Naprawa takiego ubytku to koszt 200-400 zł za punkt, a przy czterech punktach mocowania daszka mówimy już o kwocie wystarczającej na porządny zadaszenie średniej półki.

Rozwiązaniem są łączniki przelotowe, które fizycznie omijają warstwę izolacji i kotwią się bezpośrednio w murze. W praktyce oznacza to dobór długości śruby do sumy: grubość styropianu + 10-15 mm szczelina dylatacyjna + 60-80 mm zakotwienia w ścianie nośnej. Dla typowej elewacji z 15 cm styropianu potrzebujesz śruby o długości co najmniej 220-240 mm, a nie 100 mm, jak sugerują producenci kołków uniwersalnych na opakowaniu.

Cztery systemy mocowania, które naprawdę trzymają daszek

Kotwa chemiczna w murze przez warstwę ocieplenia

Kotwa chemiczna to żywica na bazie żywic winyloestrowych lub epoksydowych, która wypełnia otwór w ścianie nośnej i twardnieje w czasie od 4 minut (żywice szybkowiążące w temperaturze 20°C) do 45 minut (żywice zimowe przy 0°C). Po związaniu tworzy monolit z materiałem ściany, a jej nośność na wyrywanie w betonie C20/25 wynosi 25-35 kN, czyli realne 250-350 kg na pojedynczy punkt M12. To dziesięciokrotnie więcej niż standardowy kołek rozporowy tej samej średnicy.

Montaż wymaga wywiercenia otworu wiertłem o średnicy 14 mm na głębokość 80-100 mm w ścianie nośnej, przy czym wiertło musi przejść przez 150 mm styropianu bez wibracji, które mogłyby uszkodzić siatkę zbrojącą. Dlatego pierwsze 150-180 mm wiercisz wiertłem do drewna na niskich obrotach (tryb wiertarki, nie udaru), a dopiero potem przełączasz na udar i kontynuujesz w ścianie nośnej. Ten dwuetapowy sposób chroni siatkę i eliminuje ryzyko pęknięcia tynku wokół otworu.

Po wywierceniu otwór czyścisz pompką i szczotką, wprowadzasz mieszadło z żywicą na głębokość 2/3 otworu i powoli wycofujesz, wypełniając go od końca. Dopiero wtedy wkręcasz pręt gwintowany M10 lub M12, zostawiając 30-40 mm wystających ponad tynk do montażu daszka. Żywica wiąże w 90% po 24 godzinach w temperaturze pokojowej, ale pełną twardość uzyskuje po 7 dniach. Montaż daszka można bezpiecznie obciążać po upływie tej doby.

Tuleja dystansowa z kołnierzem uszczelniającym

Tuleja dystansowa to aluminiowy lub poliamidowy cylinder o średnicy 22-30 mm i długości równej grubości ocieplenia, który przechodzi przez styropian i ma na końcu uszczelkę EPDM zapobiegającą wnikaniu wody. Wewnątrz tulei biegnie śruba przelotowa M8 lub M10, która po przejściu przez tuleję trafia w kołek rozporowy osadzony w ścianie nośnej. Taki system przenosi 40-80 kg na punkt, co dla standardowego daszka o wadze 15-25 kg i powierzchni 1 m² daje dwu- do trzykrotny zapas bezpieczeństwa.

Zaletą tulei jest możliwość późniejszej regulacji wysokości daszka o 5-10 mm, co kompensuje nierówności tynku i pozwala ustawić daszek idealnie w poziomie. System sprawdza się szczególnie na elewacjach z 10-15 cm styropianu, gdzie koszt jednej tulei z kołnierzem i śrubą wynosi 35-60 zł. Przy czterech punktach mocowania daje to 140-240 zł samego okucia, do czego dochodzi jeszcze wiertło koronowe 28 mm potrzebne do wycięcia gniazda pod kołnierz.

Dybel talerzowy do styropianu z wkrętem

Dybel talerzowy, potocznie zwany kołkiem do styropianu, to talerzyk o średnicy 60 mm z trzpieniem gwintowanym i wkrętem stalowym. Stosuje się go głównie do mocowania lekkich elementów, takich jak listwy startowe czy rynny, ale w wersji z wkrętem ocynkowanym o nośności 8-15 kg na punkt może działać jako mocowanie pomocnicze przy bardzo lekkich daszkach z poliwęglanu o masie poniżej 10 kg. To rozwiązanie tymczasowe, niewystarczające dla daszków stalowych czy aluminiowych z ramą nośną.

Realne zastosowanie dybla talerzowego ogranicza się do daszków z poliwęglanu komorowego 6-10 mm bez ramy stalowej, montowanych w regionach o niewielkim obciążeniu śniegiem. W strefie śniegowej II i III, gdzie normowe obciążenie śniegiem sięga 120-180 kg/m², dybel talerzowy nie ma fizycznych szans przenieść takich sił i odpadnie w pierwszą ostrą zimę. Traktuj go wyłącznie jako uzupełnienie, nigdy jako samodzielne mocowanie.

Kotwa wklejana w tulei z tworzywa

System łączący zalety kotwy chemicznej i tulei dystansowej to tuleja z tworzywa sztucznego o długości równej grubości ocieplenia, wypełniona żywicą i zakończona prętem gwintowanym. Żywica wiąże zarówno z tuleją, jak i ze ścianą nośną, tworząc monolityczne połączenie na całej długości łącznika. Nośność takiego systemu sięga 100-150 kg na punkt, a koszt pojedynczego zestawu wynosi 25-45 zł. To rozwiązanie optymalne dla elewacji z 15-20 cm styropianu, gdzie zwykła tuleja aluminiowa byłaby już zbyt droga.

Montaż wymaga wiercenia otworu 18-22 mm przez całą grubość ocieplenia i 80 mm w ścianie nośnej, wprowadzenia żywicy od końca i osadzenia tulei z prętem w jednym ruchu. Czas wiązania żywicy w tulei wynosi 6-10 minut w temperaturze 20°C, więc montaż czterech punktów zajmuje około 30 minut plus czas na wiercenie. To system, który w regionach górskich i podgórskich zastępuje tradycyjne kotwy ze względu na wytrzymałość zmęczeniową po 50-80 cyklach zamrażania.

Montaż krok po kroku: osiem etapów, które decydują o trwałości

Przed rozpoczęciem pracy zmierz grubość ocieplenia w miejscu montażu, najlepiej w kilku punktach, bo tynk bywa nierówny i realna grubość może się różnić o 10-20 mm od nominalnej. Sprawdź materiał ściany nośnej, delikatnie nawiercając próbny otwór 6 mm w niewidocznym miejscu. Jeśli wiertło wchodzi gładko i wychodzi jasny pył, to beton komórkowy; jeśli widać kruszywo i opór jest duży, to żelbet. Od tego zależy dobór średnicy i głębokości kotwy.

Krok 1. Wytyczenie punktów mocowania. Na ścianie oznacz cztery lub sześć punktów w rozstawie 60-80 cm, przy czym skrajne punkty muszą być odsunięte od krawędzi daszka o 8-12 cm, żeby nie powstał moment wyrywający. Czas: 10 minut. Najczęstszy błąd: rozmieszczenie symetryczne bez uwzględnienia kształtu daszka, przez co skrajne kotwy trafiają w strefę największego momentu.

Krok 2. Próbne nawiercenie i sprawdzenie głębokości. W jednym z wyznaczonych punktów wywierć otwór przez całą grubość ocieplenia i 80 mm w murze, używając wiertła 14 mm. Wprowadź sznurek lub taśmę z oznaczeniem, żeby zmierzyć faktyczną głębokość ściany nośnej. Jeśli ściana ma mniej niż 100 mm nośnego muru, konieczne jest wydłużenie kotwy lub zmiana punktu mocowania. Czas: 15 minut. Błąd: pominięcie tego kroku i wiercenie na wiarę, co kończy się niedokotwieniem w warstwie tynku.

Krok 3. Wiercenie otworów roboczych. W pozostałych punktach wierć dwuetapowo: najpierw przez styropian wiertłem do drewna na niskich obrotach 400-600 obr./min, potem przełącz na udar i kontynuuj w ścianie nośnej. Głębokość w styropianie reguluj stoperem na wiertle, żeby nie przewiercić się głębiej w mur niż zaplanowano. Czas: 5-8 minut na otwór. Błąd: wiercenie udarem przez całą długość, co niszczy siatkę zbrojącą i tworzy kratery w tynku.

Krok 4. Czyszczenie otworów. Każdy otwór przedmuchaj pompką ręczną 3-4 razy, potem wprowadź szczotkę nylonową o średnicy otworu i wykonaj nią 5-6 ruchów obrotowych, ponownie przedmuchaj. Czas: 2-3 minuty na otwór. Błąd: pominięcie czyszczenia, przez co żywica wiąże z pyłem, a nie z murem, tracąc 30-40% nośności.

Krok 5. Wprowadzenie żywicy. Zamontuj mieszadło na kartuszu, wprowadź je na głębokość 2/3 otworu i powoli wycofuj, dozując żywicę. Wypełnij otwór do połowy, żeby po wkręceniu pręta żywica wypłynęła lekko na zewnątrz. Czas: 1-2 minuty na otwór. Błąd: wypełnianie od wierzchu, co powoduje pęcherzyki powietrza i niepełne wypełnienie dna otworu.

Krok 6. Osadzenie prętów gwintowanych. Wkręć pręt M10 lub M12 ruchem obrotowym, nie wbijaj go, żeby nie zamknąć pęcherzyków powietrza. Pozostaw 30-40 mm pręta ponad tynk do późniejszego montażu daszka. Czas: 1 minuta na pręt. Błąd: uderzanie młotkiem w pręt, co rozpryskuje żywicę i tworzy puste przestrzenie.

Krok 7. Wiązanie żywicy. Pozostaw pręty w spokoju na czas wiązania: 45 minut w 20°C, 90 minut w 10°C, 180 minut w 5°C. Poniżej 0°C żywice standardowe nie wiążą, konieczne są żywice zimowe. Czas oczekiwania: 45-180 minut. Błąd: montaż daszka przed upływem czasu wiązania, co powoduje osiadanie i pęknięcia po kilku tygodniach.

Krok 8. Montaż daszka. Na pręty nałóż podkładki EPDM, na daszku wywierć otwory dopasowane do rozstawu prętów, nasadź konstrukcję, nałóż podkładki stalowe i nakręć nakrętki z momentem 25-30 Nm. Sprawdź poziomicą wzdłuż i w poprzek daszka, dokręć nakrętki naprzemiennie. Na koniec nałóż silikon dekarski na połączenie daszka ze ścianą, tworząc fartuch o szerokości 20-30 mm. Czas: 20-30 minut. Błąd: brak dylatacji między daszkiem a elewacją, przez co naprężenia termiczne przenoszą się na kotwy.

Dziewięć błędów, które kosztują najwięcej

Mocowanie kołkami uniwersalnymi zamiast przelotowymi

Kołek uniwersalny 10×100 mm ma w styropianie nośność 8-12 kg na punkt, czyli 32-48 kg dla całego daszka. Daszek stalowy 100×80 cm z ramą waży 18-25 kg, a po uwzględnieniu śniegu i wiatru obciążenie rośnie do 80-120 kg. Różnica 50-70 kg obciążenia, które kołek nie przeniesie, kończy się oderwaniem konstrukcji. Fix: stosuj wyłącznie łączniki przelotowe, których długość sięga ściany nośnej.

Pomijanie warstwy zbrojącej przy wierceniu

Wiercenie udarem przez styropian z siatką rozrywa włókna na powierzchni 8-12 cm wokół otworu. Tynk traci przyczepność, pod wypływem wody powstają pęcherze, a po 2 sezonach widać rysy i zagrzybienie. Naprawa elewacji w obrębie 1 m² to koszt 800-1500 zł, a przy całym fragmencie ściany nawet 2000-5000 zł. Fix: wierć przez styropian bez udaru, na niskich obrotach, używając wiertła do drewna lub specjalnego wiertła koronowego do ocieplenia.

Brak dylatacji między daszkiem a elewacją

Daszek stalowy pod wpływem słońca nagrzewa się do 50-60°C i rozszerza o 1-2 mm na metr długości. Bez szczeliny dylatacyjnej 5-10 mm między daszkiem a ścianą naprężenia przenoszą się na kotwy i tynk. Po 30-50 cyklach grzania i chłodzenia kotwy zaczynają się luzować, a tynk pęka wzdłuż linii mocowania. Fix: zostawiaj 5-10 mm szczeliny wypełnionej elastycznym silikonem dekarskim lub taśmą EPDM.

Wybór żywicy bez uwzględnienia temperatury

Żywica standardowa wiąże w temperaturze 5-25°C. Poniżej 5°C proces wiązania zwalnia pięciokrotnie, a poniżej 0°C zatrzymuje się całkowicie. Montaż w nieogrzewanym garażu zimą albo wczesną wiosną kończy się niedokotwieniem i koniecznością powtórzenia całej procedury. Fix: sprawdzaj temperaturę podłoża nie powietrza, stosuj żywice zimowe przy montażu poniżej 10°C.

Zbyt płytkie zakotwienie w ścianie nośnej

Minimalna głębokość kotwy w ścianie nośnej z betonu komórkowego to 80 mm, w cegle pełnej 60 mm, a w żelbecie 50 mm. Płytsze osadzenie daje nośność 30-50% niższą, a w skrajnych przypadkach kotwa wyrywa się razem z fragmentem ściany. Fix: mierz głębokość próbnego otworu przed kotwieniem właściwym, dobieraj długość śruby z marginesem 20 mm.

Używanie kotwy o zbyt małej średnicy

Kotwa M8 w betonie przenosi 12-18 kN, M10 już 18-28 kN, a M12 nawet 25-40 kN. Różnica między M8 a M12 to niemal dwukrotność nośności, a koszt różnicy w materiałach wynosi zaledwie 8-15 zł na punkt. Fix: dla daszków powyżej 1,5 m² stosuj kotwy M10 lub M12, nie oszczędzaj na średnicy.

Niedokręcenie lub przekręcenie nakrętek

Nakrętka dokręcona zbyt słabo zostawia luz, w który daszek kołysze się pod wiatrem. Nakrętka dokręcona zbyt mocno odkształca podkładkę EPDM, tworząc nieszczelność. Moment 25-30 Nm dla śruby M10 to wartość, przy której podkładka zostaje ściśnięta o 30-40% swojej grubości. Fix: używaj klucza dynamometrycznego lub przynajmniej klucza płaskiego o długości 20 cm, nie przedłużaj ramienia rurą.

Montaż w czasie deszczu lub mokrej ścianie

Woda w otworze obniża przyczepność żywicy o 50-70%, ponieważ żywica nie wypiera wilgoci z porów betonu. Po związaniu kotwa trzyma jedynie 30-50% nominalnej nośności. Fix: nigdy nie wierć i nie kotw w mokrej ścianie, a po wierceniu osuszaj otwór sprężonym powietrzem lub odczekaj 24 godziny.

Brak sezonowości i konserwacji

Po 3-5 latach od montażu sprawdź moment dokręcenia nakrętek, stan silikonu dekarskiego i ewentualne pęknięcia tynku wokół kotew. Cykl przeglądu jest tak samo ważny jak sam montaż, bo pozwala wykryć luzy zanim daszek spadnie. Fix: ustaw coroczny przegląd jesienią, wymieniaj silikon co 5 lat, kontroluj moment co 3 lata.

Ile to kosztuje: trzy scenariusze w trzech regionach

Ceny materiałów i robocizny różnią się znacząco między regionami, dlatego poniższe widełki uwzględniają Śląsk (region przemysłowy z dużą podażą kotew), Mazowsze (najwyższe ceny robocizny) i Pomorze (ceny zbliżone do średniej krajowej). Każdy scenariusz obejmuje daszek stalowy 100×80 cm z poliwęglanem oraz cztery punkty mocowania.

Cena za pojedynczy punkt mocowania waha się od 25 zł (tuleja dystansowa w scenariuszu ekonomicznym) do 90 zł (kotwa chemiczna M12 w scenariuszu premium). Przy czterech punktach mocowania różnica między skrajnymi rozwiązaniami wynosi 260 zł, co stanowi 12-25% kosztu całego przedsięwzięcia. Warto też doliczyć 80-150 zł za wypożyczenie wiertnicy udarowej, jeśli nie posiadasz własnej.

Kiedy daszek wymaga dodatkowej konstrukcji wsporczej

Daszki o powierzchni powyżej 1,5 m² lub szerokości większej niż 120 cm wymagają zastosowania wsporników kątowych, które przenoszą część obciążenia na śrubę montażową zamiast bezpośrednio na kotwy. Wspornik stalowy 50×50×5 mm o długości 40-60 cm rozkłada obciążenie na większą liczbę punktów mocowania, zmniejszając moment wyrywający o 40-60%. To rozwiązanie powszechnie stosowane w budynkach użyteczności publicznej, gdzie daszki nad wejściami mają 2-3 m² powierzchni.

W strefach wiatrowych I i II, gdzie ciśnienie wiatru sięga 600-900 Pa, wspornik jest obowiązkowy, ponieważ samo mocowanie punktowe nie jest w stanie przenieść siły ssącej wiatru dochodzącej do 150 kg/m². Wspornik montuje się na dwóch lub trzech kotwach M10 rozstawionych co 15 cm, co daje łączną nośność 400-600 kg, kilkakrotnie przewyższającą obciążenia projektowe.

Montaż bez wiertarki udarowej: kiedy możliwy, a kiedy nie

Wiercenie w betonie komórkowym i cegle ceramicznej pełnej możliwe jest zwykłą wiertarką z wiertłem widiowym 10-14 mm, pod warunkiem że pracujesz na niskich obrotach (200-400 obr./min) i nie wywierasz dużego nacisku. Czas wiercenia jednego otworu 80 mm w murze wydłuża się wtedy z 1 minuty do 5-8 minut, ale efekt jest porównywalny. W żelbecie i betonie wysokiej klasy (C30/37 i wyżej) wiertarka bez udaru nie daje rady, wiertło ślizga się i przegrzewa, tępiąc się po kilku otworach.

Alternatywą dla żelbetu są wiertła diamentowe na mokro, które tną beton bez udaru, ale wymagają wiertarki o mocy minimum 1200 W i chłodzenia wodą. W warunkach domowych rzadko dostępne, więc przy żelbecie wypożyczenie wiertnicy udarowej za 60-100 zł dziennie to rozsądna inwestycja. Zwykła wiertarka akumulatorowa 18 V z wiertłem widiowym radzi sobie z murem do klasy C20/25, a więc z większością ścian nośnych w budynkach jednorodzinnych.

Tabela szybkich decyzji: grubość styropianu a dobór kotwy

Sprawdź przed zakupem

• Zmierz grubość styropianu w trzech punktach i zapisz wartość maksymalną
• Ustal materiał ściany nośnej próbnym wierceniem 6 mm w niewidocznym miejscu
• Oblicz wagę daszka i dodaj 80 kg/m² obciążenia śniegiem oraz 50 kg/m² parcia wiatru
• Wybierz materiał daszka dopasowany do intensywności użytkowania (poliwęglan, blacha, szkło hartowane)
• Sprawdź datę ważności żywicy i warunki przechowywania w składzie

Pięć zasad, których nigdy nie łam

• Nigdy nie mocuj daszka kołkami rozporowymi zatrzymującymi się w styropianie
• Nigdy nie wierć udarem przez warstwę ocieplenia z siatką zbrojącą
• Nigdy nie montuj w temperaturze poniżej 5°C bez żywicy zimowej
• Nigdy nie pomijaj szczeliny dylatacyjnej między daszkiem a elewacją
• Nigdy nie obciążaj kotw przed pełnym związaniem żywicy (minimum 24 godziny)

Źródła i normy

Dane dotyczące nośności kotew opierają się na normie PN-EN 1992-4 (Eurocode 2, część 4) dotyczącej projektowania zamocowań w betonie oraz wytycznych ITB (Instytut Techniki Budowlanej) zawartych w Instrukcji 378/2002. Katalogi techniczne producentów kotew chemicznych zawierają szczegółowe wartości wytrzymałościowe dla poszczególnych średnic i głębokości zakotwienia, uwzględniające współczynniki bezpieczeństwa zgodnie z normą PN-EN 1990. Obciążenia śniegiem i wiatrem projektuje się zgodnie z normami PN-EN 1991-1-3 (śnieg) i PN-EN 1991-1-4 (wiatr), a ich wartości dla konkretnej lokalizacji określa Polska Norma PN-EN 1991-1-3/NA z podziałem na strefy klimatyczne. Kosztorysy regionalne oparto na średnich cenach z 2024 roku publikowanych w katalogach Sekocenbud oraz cennikach internetowych dystrybutorów kotew budowlanych dostępnych w wyszukiwarce pod hasłem „kotwy chemiczne cennik".
