Jaki otwór pod drzwi harmonijkowe 80 cm? Sprawdź, zanim kupisz

Ten konkretny wymiar 80 centymetrów światła przejścia to absolutny standard rynkowy dla drzwi harmonijkowych, ale sam w sobie niewiele mówi o tym, jaki otwór trzeba przygotować w ścianie. Różnica między gotowym przejściem a otworem montażowym sięga zwykle od jednego do nawet jedenastu centymetrów, w zależności od producenta, liczby paneli i materiału. Właśnie tę lukę pokrywam poniżej z konkretnymi liczbami, rysunkami tolerancji i ścieżką decyzyjną prowadzącą od linijki w dłoni do listy zakupowej.

• Szerokość i wysokość otworu tabele producentów
• Jak zmierzyć otwór krok po kroku
• Najczęstsze błędy przy pomiarze otworu
• Kiedy drzwi harmonijkowe 80 cm to zły pomysł
• Kontrolna lista przed zamówieniem

Szerokość i wysokość otworu tabele producentów

W internetowych poradnikach krąży jedno zdanie: „otwór powinien być większy o 1-1,5 cm z każdej strony od wymiaru drzwi". To prawda, ale tylko wtedy, gdy producent podaje wymiar zewnętrzny ościeżnicy w swojej karcie technicznej. Niestety połowa kart podaje wymiar skrzydła po złożeniu, a druga połowa wymiar luzu w świetle przejścia. Stąd biorą się sytuacje, w których ktoś zamawia drzwi „na 80", a ekipa montażowa stwierdza, że ościeżnica wchodzi luzem, bo otwór ma 90 cm.

Rozstrzał 81-91 cm wynika z fizyki mechanizmu. Każdy panel po złożeniu zajmuje ok. 2,0-2,5 cm szerokości w stosie, a drzwi harmonijkowe o świetle 80 cm składają się najczęściej z czterech, pięciu lub sześciu skrzydeł. Im więcej paneli, tym szersza ościeżnica musi pomieścić ich stos po całkowitym zsunięciu to właśnie ten stos, a nie samo skrzydło, dyktuje minimalną szerokość otworu.

Wysokość sprawia znacznie mniej problemów, ale i tu kryje się pułapka. Standardowe drzwi harmonijkowe wewnętrzne mają 205 cm, co przy luce montażowej 1-2 cm daje otwór 206-207 cm. Modele z ościeżnicą aluminiową regulowaną pozwalają korygować 2-3 cm w pionie przydaje się to w starym budownictwie, gdzie stropy „pracują" i nominalne 200 cm w dokumentacji w rzeczywistości oznacza 198-203 cm.

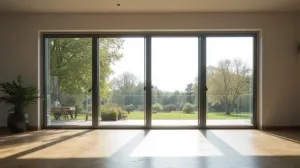

Przy tarasowych drzwiach harmonijkowych sytuacja się komplikuje. Producenci podają trzy różne wymiary: wysokość otworu w murze, wysokość światła przejścia i wysokość skrzydła z szyną. Różnica między pierwszym a trzecim dochodzi do 8 cm, bo szyna górna z wózkami jezdnymi musi zmieścić się nad otworem, a nie w nim. W praktyce otwór tarasowy pod drzwi harmonijkowe 80 cm światła to zwykle 215-218 cm wysokości w murze.

Co oznacza „światło przejścia 80 cm" u różnych producentów

Część firm definiuje światło przejścia jako odległość między wewnętrznymi krawędziami ościeżnicy po montażu. Inne jako dystans między skrajnymi panelami w pozycji otwartej, mierzony w najwęższym miejscu. Te dwie definicje różnią się o grubość uszczelki, czyli realnie o 4-8 mm. Przy świetle 80 cm te 4 mm nie mają znaczenia dla wygody przechodzenia, ale mają ogromne znaczenie dla decyzji, czy wózek inwalidzki wjedzie bez szarpania.

Jak zmierzyć otwór krok po kroku

Pomiar otworu pod drzwi harmonijkowe 80 cm to nie jest zerknięcie na projekt i przepisanie liczby. Wykonawca musi zmierzyć gotowy otwór w stanie surowym, po tynkach, ale przed położeniem podłogi. Poniższa procedura eliminuje 90% błędów, które widywałem na realizacjach.

Narzędzia, które faktycznie się przydają

Miarka zwijana o długości minimum 3 m z podziałką milimetrową nie calową, bo polskie normy budowlane operują w milimetrach. Poziomnica 60 cm do sprawdzenia pionu ościeży. Kątownik murarski 40 cm do weryfikacji, czy narożniki otworu są rzeczywiście 90 stopni. Łata laserowa (jeśli dostępna) zastępuje poziomnicę i kątownik jednocześnie, ale nie wybacza braku wprawy w kalibracji. Warto mieć też ołówek i kartkę, bo trzy wymiary w głowie szybko się mieszają.

Dlaczego te narzędzia, a nie inne? Miarka milimetrowa minimalizuje błąd odczytu przy otworze 85 cm różnica 5 mm decyduje o tym, czy ościeżnica regulowana zakryje szczelinę, czy zostanie widoczna rysa. Poziomnica 60 cm jest wystarczająco długa, by wychylenie 2 mm na metrze stało się widoczne, a jednocześnie na tyle krótka, by dało się ją oprzeć o każdą ościeżnicę. Kątownik 40 cm pokrywa typowe grubości paneli harmonijkowych (8-35 mm) mniejszy kątownik nie obejmie grubszych profili aluminiowych.

Procedura pomiaru

Pomiar wykonujemy w trzech punktach poziomo i w trzech punktach pionowo. Dlaczego w trzech, a nie w jednym? Ściany w remontowanych mieszkaniach bywają krzywe otwór „wydaje się" mieć 85 cm na górze, 84 cm w środku i 86 cm na dole. Różnice 1-2 cm na wysokości otworu to norma w budownictwie z lat 70. i 80. Spośród trzech wymiarów bierzemy najmniejszy to on decyduje o tym, czy drzwi wejdą.

Kolejność działań: najpierw mierzymy szerokość otworu na dole, w środku i na górze. Zapisujemy wszystkie trzy wartości. Następnie mierzymy wysokość po lewej, w środku i po prawej stronie. Sprawdzamy przekątne powinny być równe, a jeśli nie, ościeżnica po montażu będzie pracować i panele zaczną o siebie trzeć. Tolerancja przekątnych dla otworu do 2 m to 5 mm; powyżej 2 m 8 mm.

Trzeci krok to kontrola pionu i poziomu. Przykładamy poziomnicę do lewej ościeży i odczytujemy odchylenie. Jeśli ściana odchyla się od pionu o więcej niż 1,5 cm na wysokości 2 m, otwór wymaga korekty tynkarskiej przed montażem drzwi. Producenci ościeżnic regulowanych dopuszczają korektę do 2 cm, ale wymaga to zastosowania kotew dystansowych, o których zwykły inwestor nie wie.

Kontrola grubości ściany i nośności

Grubość ściany determinuje długość kotew montażowych i dobór ościeżnicy. W ścianie kartonowo-gipsowej o grubości 7,5 cm standardowa kotwa 10 cm po prostu przeniknie na wylot. Konieczne jest wówczas zastosowanie wzmocnienia z profili UA lub kotew skrzydełkowych, które rozkładają obciążenie na większą powierzchnię. Ciężar czterech paneli drewnianych o wymiarze 80×205 cm to ok. 35-45 kg ściana kartonowo-gipsowa standardowej konstrukcji to wytrzyma, ale ściana działowa 5 cm z pojedynczym stelażem już nie.

Nośność ściany sprawdzamy jeszcze przed pomiarem. Stukamy palcami lub lekkim młotkiem głuchy dźwięk oznacza pustkę, co dla drzwi harmonijkowych oznacza zakaz montażu bez wcześniejszego wzmocnienia. W ścianie murowanej nośność zwykle nie stanowi problemu, ale w ścianie działowej z bloczków betonu komórkowego o grubości 8 cm warto przebadać wytrzymałość na wyrywanie. Jedna kotwa w takiej ścianie trzyma nominalnie 25-40 kg, a drzwi wiszące na dwóch kotwach przenoszą siłę skierowaną pionowo w dół, która w czasie otwierania rozkłada się na ścinanie i wyrywanie jednocześnie.

Najczęstsze błędy przy pomiarze otworu

Po kilkunastu latach oglądania cudzych montaży widzę, że te same błędy powtarzają się z uporczywą regularnością. Poniższa lista nie jest teoretyczna każdy z tych punktów to realne zlecenie serwisowe, które kosztowało inwestora 200-800 zł.

Pomiar po położeniu płytek

Najczęstsza pułapka: ekipa remontowa mierzy otwór, gdy ściany są jeszcze surowe, a klient zamawia drzwi. Po położeniu glazury w łazience ściana „schudła" o 1-1,5 cm z każdej strony płytki razem z klejem mają 8-14 mm grubości. Efekt: ościeżnica nie wchodzi, a producent odmawia zwrotu, bo drzwi wykonano na wymiar. Rozwiązanie to pomiar po wszystkich warstwach wykończeniowych albo uwzględnienie ich grubości w obliczeniach z góry.

Ignorowanie progu i nadproża

W drzwiach tarasowych próg potrafi „zjeść" 3-5 cm wysokości światła przejścia. Standardowy próg aluminiowy ma 25-40 mm, ale w drzwiach nisko-progowych (systemy „low threshold") obniża się do 15 mm. Jeśli ktoś projektuje otwór 215 cm, zakładając próg 20 mm, a producent dostarcza próg 35 mm, światło przejścia spada o 15 mm a przy świetle 80 cm to nadal komfortowe, ale przy świetle 70 cm robi się różnica między wózkiem inwalidzkim, który przejedzie, a takim, który utknie.

Nadproże bywa pomijane, bo wydaje się oczywiste. Problem zaczyna się, gdy świetlik nad drzwiami ma tylko 5 cm, a producent drzwi harmonijkowych wymaga 8-12 cm przestrzeni na szynę górną z mechanizmem. W takiej sytuacji szyna nachodzi na ościeżnicę lub trzeba ją wmurować w sufit, co komplikuje montaż o kilka godzin.

Mierzenie „na oko" lub jednorazowo

Drugi najczęstszy błąd to pomiar w jednym punkcie. Ściana, która wygląda na pionową, po przyłożeniu poziomnicy okazuje się mieć odchylenie 1,5 cm na wysokości 2 metrów. Klient mierzy wysokość raz, na środku, otrzymuje 205 cm, zamawia drzwi, a montażysta stwierdza, że ościeżnica po lewej stronie ma 207 cm. Efekt: kliny dystansowe, asymetryczna fuga, a po roku panele zaczynają o siebie trzeć, bo ościeżnica pracuje.

Nieuwzględnienie listew przypodłogowych

Listwy przypodłogowe mają 6-12 cm wysokości i potrafią zablokować dolny tor jezdny w drzwiach harmonijkowych, które otwierają się w stronę ściany. Rozwiązaniem jest albo wycięcie otworu w listwie na tor, albo zastosowanie drzwi otwieranych w przeciwną stronę. Inwestorzy rzadko o tym myślą na etapie pomiaru, bo listwy przychodzą później po montażu drzwi, kiedy okazuje się, że trzeba je przycinać lub wymienić.

Brak kontroli poziomu podłogi

Drzwi harmonijkowe wymagają idealnie poziomego toru dolnego. Różnica 3 mm na szerokości otworu powoduje, że panele jadą w jedną stronę samoczynnie grawitacja wygrywa z oporem wózków. Jeśli podłoga w mieszkaniu ma spadek 5 mm na 2 metry (co w bloku z wielkiej płyty jest częste), trzeba albo wyrównać posadzkę, albo zastosować ościeżnicę z regulowanym torem dolnym. Ta druga opcja jest droższa o ok. 15-25% od standardowej.

Kiedy drzwi harmonijkowe 80 cm to zły pomysł

Nie każde przejście obsłuży mechanizm harmonijkowy o świetle 80 cm. W łazienkach z wentylacją grawitacyjną drzwi harmonijkowe utrudniają przepływ powietrza ich uszczelki są ciasne, a po zamknięciu wentylacja działa słabiej niż przez kratkę. W pokojach dziecięcych poniżej 6. roku życia szczelinowe drzwi harmonijkowe bywają niebezpieczne: małe palce lubią wciskać się w miejsca, gdzie panele się schodzą. Rozwiązaniem są modele z osłonami palców, ale podnoszą cenę o 8-12%.

W pomieszczeniach, w których potrzebne jest stałe, szczelne oddzielenie klimatyczne (kuchnia z okapem, pokój z kominkiem), drzwi harmonijkowe przegrywają z drzwiami tradycyjnymi pod względem akustyki i izolacyjności. Współczynnik izolacyjności akustycznej Rw drzwi harmonijkowych PVC to 18-24 dB, podczas gdy standardowe drzwi wewnętrzne drewniane osiągają 27-32 dB. Przy różnicy 6 dB natężenie hałasu spada o połowę to odczuwalna zmiana w domu, w którym ktoś ogląda telewizję w salonie, a ktoś inny śpi za ścianą.

W budynkach zabytkowych i objętych nadzorem konserwatorskim montaż drzwi harmonijkowych bywa niemożliwy ze względu na wymogi konserwatorskie. Dotyczy to zwłaszcza kamienic z przełomu XIX i XX wieku, gdzie każda zmiana otworu okiennego lub drzwiowego wymaga uzgodnienia z wojewódzkim konserwatorem zabytków. Warto to sprawdzić przed zakupem, bo proces uzgodnienia trwa 30-60 dni i potrafi zatrzymać remont na kilka tygodni.

Światło przejścia 80 cm to wygodna wartość dla jednej osoby, ale wąska dla dwóch osób idących obok siebie, dla wózka inwalidzkiego lub dla wniesienia większego mebla. Jeśli otwór ma obsługiwać takie scenariusze, warto rozważyć drzwi o świetle 90-100 cm koszt rośnie o 12-18%, ale komfort użytkowania skokowo. Przy świetle 80 cm producent standardowo oferuje 4 panele, przy 90 cm 5 paneli, co oznacza szerszą szynę i większe obciążenie mechanizmu.

Przy świetle 80 cm i 4 panelach obciążenie szyny górnej to 12-18 kg przy drzwiach PVC i 35-45 kg przy drzwiach drewnianych. Szyna aluminiowa renomowanego producenta ma nośność 80-120 kg na metr bieżący, więc zapas bezpieczeństwa jest 3-4-krotny. Przy drzwiach szklanych VSG ciężar rośnie do 50-70 kg, a wtedy zapas spada do 1,5-2,5 raza to wciąż bezpieczne, ale wymaga kotwienia szyny do elementu konstrukcyjnego, a nie do płyty g-k.

Kontrolna lista przed zamówieniem

Zanim klikniesz „zamawiam" w sklepie lub podpiszesz umowę z ekipą montażową, przejdź przez dziesięć punktów kontrolnych. Każdy z nich ratuje przed konkretnym, kosztownym błędem.

• Pomiar w trzech punktach zapisany i podpisany przez wykonawcę oraz inwestora.
• Warstwy wykończeniowe pomiar uwzględnia płytki, tynk, listwy i próg.
• Nośność ściany badana dla drzwi drewnianych i szklanych; dla PVC zwykle wystarczająca.
• Światło przejścia potwierdzone w karcie technicznej wybranego modelu, a nie w opisie marketingowym.
• Nośność szyny górnej obliczona jako ciężar paneli + 50% zapasu bezpieczeństwa.
• Przekątne otworu różnica poniżej 5 mm dla otworów do 2 m.
• Progi i nadproża sprawdzone z konkretnym modelem, nie szacunkowo.
• Kierunek otwierania potwierdzony rysunkiem, najlepiej w widoku z góry.
• Dostęp do gniazdek i włączników stos paneli nie może blokować osprzętu.
• Zgodność z przepisami w budynkach zabytkowych uzgodnienie z konserwatorem, w nowym budownictwie zgodność z PN-EN 14351-1 dla drzwi zewnętrznych i PN-EN 1627 dla antywłamaniowych.

Drzwi harmonijkowe o świetle przejścia 80 cm wymagają otworu montażowego od 81 do 91 cm w zależności od producenta, liczby paneli i materiału. Prawidłowy pomiar w trzech punktach, z uwzględnieniem warstw wykończeniowych i kontrolą przekątnych, eliminuje 90% problemów na etapie montażu. Jeśli otwór wypada poza zakres tolerancji producenta, nie próbuj go „dopasowywać" klinami lepiej skorygować ścianę tynkiem lub dobrać inny model drzwi.
