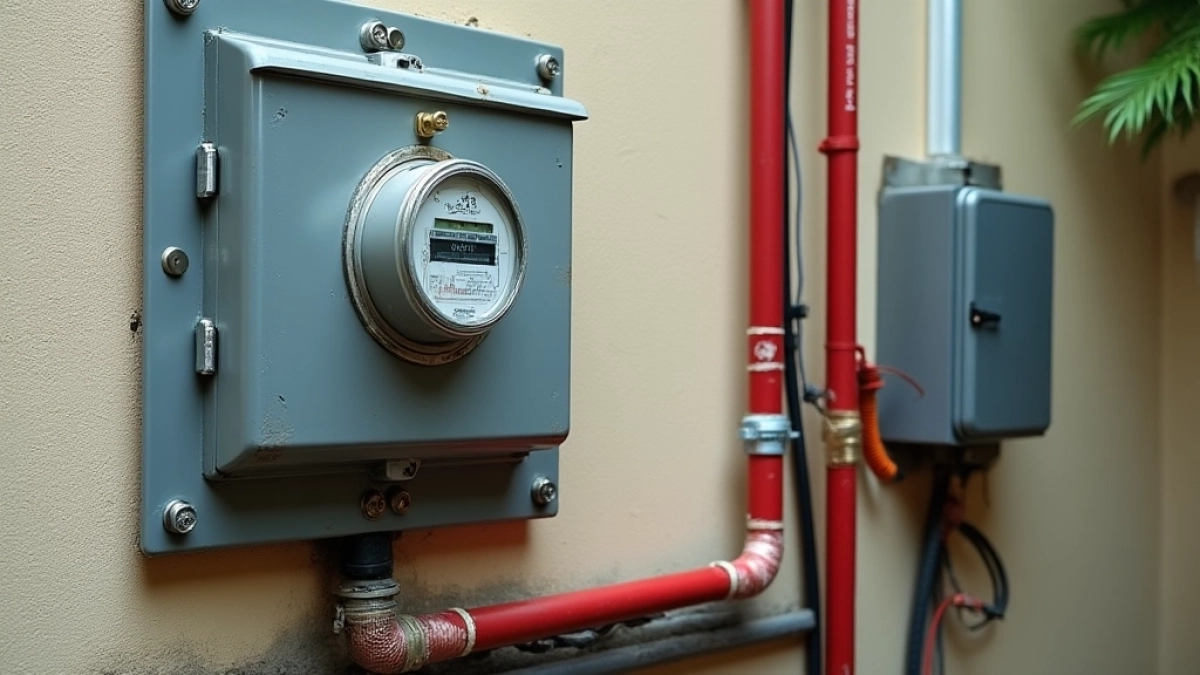

Jaki kabel od skrzynki do domu 25 kW – przewody i przekroje

Jaki kabel od skrzynki do domu 25kW to decyzja, która łączy bezpieczeństwo z kosztami i przyszłymi możliwościami. Wyobraź sobie, że źródło energii nie tylko zasila dom, ale także nie ogranicza rozwoju instalacji. Wybór odpowiedniego przewodu wpływa na spadek napięcia, tletą awaryjność i wzrost kosztów eksploatacyjnych. Szczegóły są w artykule.

• Przekrój i nośność kabla dla 25kW
• Typy kabli do zasilania domu 25kW
• Instalacja i długość prowadzenia kabla do domu
• Zabezpieczenia, ochrony i normy przy kablu 25kW
• Obliczanie zapotrzebowania na kabel w domu
• Najczęstsze błędy przy wyborze kabla 25kW
• Pytania i odpowiedzi: Jaki kabel od skrzynki do domu 25 kW

Analizując dane z tabeli, widać, że dla 25 kW najważniejsze są wybór konfiguracji (1-faz vs 3-faz) i przekrój. Najdroższy, ale najbardziej bezpieczny wariant to większy przekrój i kablowanie miedziane. Najtańsze opcje często wymagają kompromisów w napięciu i ochronie. Szczegóły są w artykule (dalszy rozwój poniżej).

Przekrój i nośność kabla dla 25kW

Przekrój kabli to jeden z kluczowych czynników. Dla instalacji 3-fazowej 400 V przy mocy 25 kW i PF zbliżonym do 0,95 prąd wynosi około 38 A. Typowy przewód miedziany 16–25 mm2 często wystarcza dla krótkich odcinków, ale przy dłuższych trasach warto rozważyć 25–35 mm2. Dla pojedynczej fazy 230 V 25 kW, prąd rośnie do ~108 A, co skieruje nas ku przekrojom 50–70 mm2, jeśli chcemy ograniczyć straty i podnieść bezpieczeństwo.

W praktyce, im dłuższy odcinek, tym większy spadek napięcia. Dlatego przy 20–30 metrach trzeba badać, czy wybrany przekrój utrzymuje napięcie na poziomie akceptowanym przez APN i urządzenia domowe. Wydajność systemu zależy też od jakości materiałów i sposobu instalacji. Ostateczny wybór powinien zbalansować koszt, nośność i komfort użytkowania.

Zobacz także: Uprawnienia do instalacji elektrycznej w domu: przegląd 2025

Podsumowując, dla 3-fazowej wersji 25 kW sugeruje się przekroje 16–25 mm2, a przy 1-fazowej – 50–70 mm2. To nie jest jedyna odpowiedź, lecz punkt wyjścia do rozmów z instalatorem. Pamiętaj, że każdy dom ma inny przebieg instalacji i inne warunki. Jaki kabel od skrzynki do domu 25kW to pytanie o kompromis między nośnością a ceną.

Typy kabli do zasilania domu 25kW

Najpierw rozróżnijmy przewodziki miedziane od aluminiowych. Przewody miedziane zapewniają lepszą przewodność i stabilność, ale są droższe. W praktyce do 25 kW częściej wybiera się miedź lub przewody z przewodami miedzianymi w izolacji XLPE, które lepiej radzą sobie z wysokimi temperaturami i długimi trasami. Obecnie na rynku dostępne są także przewody aluminiowe, które są tańsze, ale mają wyższą rezystancję i mogą wymagać większych przekrojów.

Wśród typów kabli wyróżniamy te z izolacją PVC, XLPE oraz niskotemperaturową. Kable XLPE oferują lepszą ochronę przed czynnikami środowiskowymi i wyższą odporność na temperatury. Dla zabezpieczenia domu przed przeciążeniem, warto rozważyć kablowanie z dodatkową warstwą ochronną i ekranowaniem. Wybór materiału zależy od miejsca instalacji i długości trasy.

Zobacz także: Jaki koszt wykończenia domu w stanie deweloperskim

W praktyce, do instalacji 25 kW często wybiera się kabel miedziany 16–25 mm2 w konfiguracji 3x (trzy żyły) lub 50–70 mm2 dla pojedynczej fazy. Cena materiałów rośnie w zależności od przekroju, jakości izolacji i długości trasy. Dbałość o jakość wykonania i zgodność z normami są zawsze priorytetem. W skrócie: wybór zależy od konfiguracji, długości i budżetu, ale zyskujemy na pewności i bezpieczeństwie.

Instalacja i długość prowadzenia kabla do domu

Instalacja kabla zaczyna się od zaplanowania trasy i rodzaju ułożenia. Kabel może kłaść się w ziemi lub prowadzić w kanałach, a każdy sposób ma inne ograniczenia. Długość trasy ma bezpośredni wpływ na spadek napięcia i koszty. W praktyce krótsze odcinki i dobry projekt instalacyjny znacznie ułatwiają utrzymanie stabilności sieci domowej.

Głębokość ułożenia jest krytyczna w przypadku instalacji pod ziemią – standardowo 0,8–1 m w zależności od warunków gruntowych i lokalnych przepisów. Dodatkowo trzeba zapewnić osłony i ochronę przed uszkodzeniami, a także odpowiednie prowadnice i osłony. W przewodzie biegnącym nad ziemią lub w kanałach, warto zastosować ochronę mechaniczną i zabezpieczenie przed czynnikami atmosferycznymi.

Rola instalatora nie kończy się na wyborze przekroju. W praktyce należy dobrać odpowiednie łącza, skrzynki, złączki i zabezpieczenia. Współpraca z uprawnionym specjalistą gwarantuje zgodność z normami PN-EN i poprawne dopasowanie elementów. Krótko mówiąc: plan, przewód, ochrona – kolejność, która zapobiega problemom.

Zabezpieczenia, ochrony i normy przy kablu 25kW

Podstawą bezpieczeństwa są wyłączniki różnicowoprądowe (RCD) i ochronne (RCBO), które szybko reagują na wycieki prądu. Dodatkowo stosuje się ochrony przeciwprzepięciowe (SPD), aby ograniczyć skutki burz i skoków napięcia. Te elementy tworzą tarczę przed porażeniem i uszkodzeniem sprzętu domowego. Zawsze przestrzegaj lokalnych przepisów i zaleceń producentów urządzeń.

Normy PN-EN 50522 i pokrewne określają zasady projektowania i wykonania instalacji NN (niskiego napięcia). W praktyce chodzi o dopasowanie rozdzielnicy, zabezpieczeń i przewodów do przewidywanego obciążenia. Zastosowanie właściwych osłon, uziemień i izolacji to fundament bezpiecznego domu. Dzięki temu w razie awarii nie grozi porażenie ani pożar.

W skrócie: planowanie zabezpieczeń to nie zbędny dodatek, tylko konieczność. Dobrze dobrane RCBO, RCD i SPD ograniczają ryzyko i podnoszą komfort użytkowania. Pamiętaj o zgodności z normami i rekomendacjami producentów. Bezpieczeństwo zaczyna się od małych detali.

Obliczanie zapotrzebowania na kabel w domu

Aby policzyć zapotrzebowanie, zaczynaj od mocy i napięcia. Wzór dla jednej fazy to I = P / (V × PF). Dla 25 kW przy 230 V i PF 0,9 dostajesz ok. 120 A. Dla trzyfazowej 400 V z PF 0,95 otrzymujesz około 38 A. Te liczby determinują minimalny przekrój kabla i rodzaj układów ochronnych.

Kolejny krok to uwzględnienie długości odcinka. Im dłuższy kabel, tym większy spadek napięcia. Aby utrzymać stabilność, warto testować różne przekroje i porównywać koszt całkowity instalacji z utrzymaniem napięcia poniżej dopuszczalnych granic. Należy też uwzględnić przyszłe obciążenia i możliwość rozbudowy instalacji.

W praktyce warto wykonać prosty rozkład: najpierw wybierz konfigurację (1-faz/3-faz), potem przekrój i długość. Następnie skonsultuj się z technikiem, by potwierdził, że wybrane komponenty spełniają normy i zapewniają bezpieczną pracę przez lata. Ulubiony przebieg to jasne wytyczne i pewność w działaniu.

• Wskazówka 1: przy 3-fazowej konfiguracji liczba przewodów i ich układ wpływa na spadek napięcia.
• Wskazówka 2: PF wpływa na prąd i przekrój; lepszy PF może zmniejszyć potrzebny przekrój.
• Wskazówka 3: zawsze uwzględniaj ochrony i normy podczas obliczeń.

Najczęstsze błędy przy wyborze kabla 25kW

Najczęściej popełniane błędy to zbyt mały przekrój spowodowany kosztami, nieuwzględnienie długiego odcinka i zbyt małe zabezpieczenia. Kiedy kabel jest za cienki, napięcie spada, a urządzenia pracują niestabilnie. To błędne kółko kosztów, bo długoterminowe zużycie rośnie przez wyższą utratę energii i częstsze naprawy.

Innym błędem jest pomijanie różnic w konstrukcji domu i możliwości instalacyjnych. Brak ochrony przeciwprzepięciowej (SPD) i źle dobrane RCBO mogą prowadzić do uszkodzeń i niepewnego działania. Wreszcie, nieprzygotowanie planu na przyszłe obciążenia ogranicza rozwój instalacji i zwiększa koszty w przyszłości.

Aby uniknąć błędów, warto mieć jasny plan na kilka lat do przodu i skonsultować się z licencjonowanym elektrykiem. Prawidłowy dobór przekroju, materiałów i zabezpieczeń to inwestycja, która zwraca się w pewności działania i oszczędnościach. Pamiętaj: to nie tylko koszt, to bezpieczeństwo i komfort całego domu.

Pytania i odpowiedzi: Jaki kabel od skrzynki do domu 25 kW

• Jak dobrać przekrój kabla od skrzynki do domu dla mocy 25 kW?

  Aby dobrać przekrój należy wyliczyć dopuszczalny prąd i brać pod uwagę długość trasy oraz dopuszczalny spadek napięcia. Dla mocy 25 kW przy napięciu 230/400 V i średnim wskaźniku mocy prąd może być stosunkowo duży. W praktyce stosuje się przewody o odpowiednim przekroju i zabezpieczenia zgodne z projektem instalacji. Ostateczny dobór wykonuje uprawniony instalator na podstawie projektu oraz warunków zabudowy i uziemienia.

• Czy mogę wykorzystać istniejący kabel ze skrzynki do domu dla takiej mocy?

  Niekiedy tak, ale nie zawsze. Istniejące okablowanie musi spełniać wymagania dotyczące prądu, izolacji i wytrzymałości mechanicznej. Dla mocy 25 kW zwykle potrzebny jest kabel o dużym przekroju oraz zgodność z lokalnymi przepisami. Skonsultuj się z uprawnionym elektrykiem i energetyką.

• Jakie czynniki wpływają na dobór kabla od skrzynki do domu?

  Najważniejsze czynniki to dopuszczalny prąd, długość trasy, spadek napięcia, sposób ułożenia (kanał, ziemia, wnętrze budynku), rodzaj izolacji oraz warunki temperaturowe. Do mocy 25 kW często wybiera się kabel o odpowiedniej izolacji i wytrzymałości; projekt wykonuje specjalista.

• Czy potrzebny jest projekt i zgody na instalacje o mocy 25 kW?

  Tak. Dla wyższych mocy potrzebny jest projekt wykonany przez uprawnionego elektryka oraz zgoda lub akceptacja operatora systemu dystrybucyjnego. Dzięki temu zapewnia się bezpieczeństwo oraz zgodność z przepisami i warunkami przyłączeniowymi.
