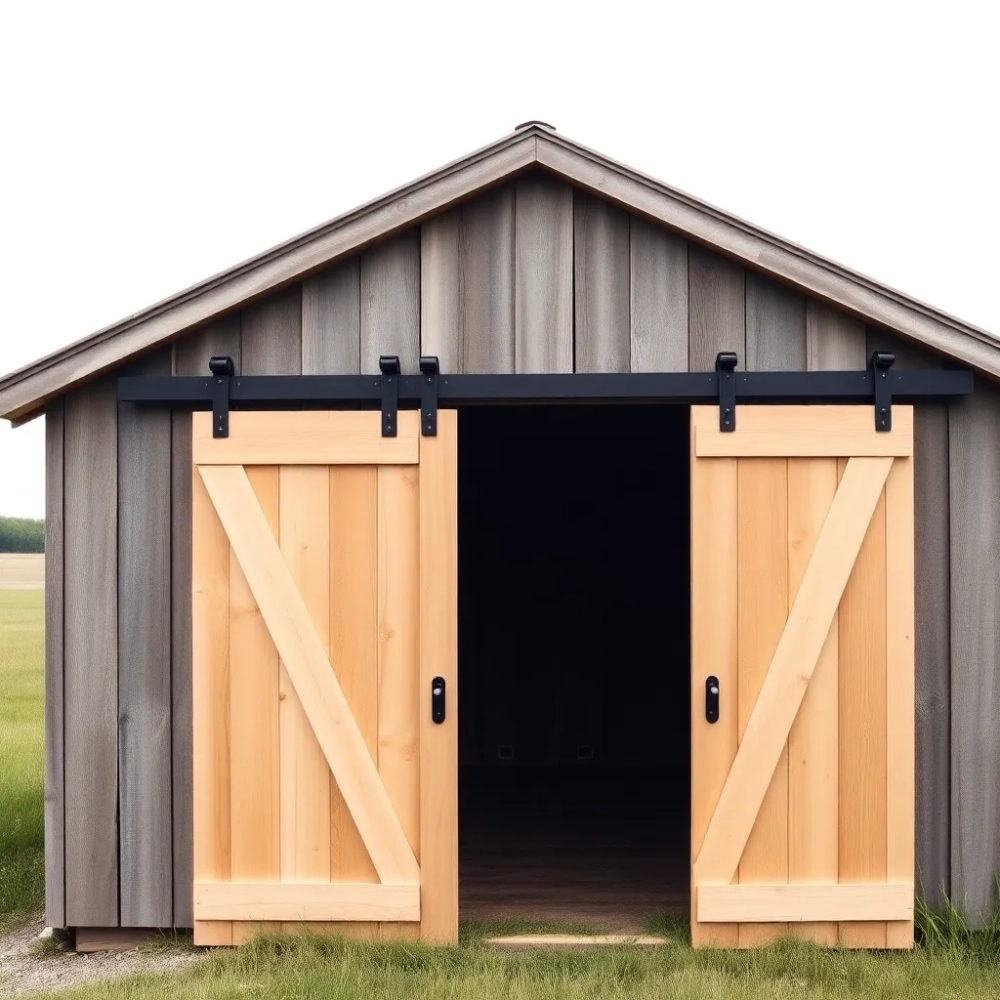

Jak zrobić drzwi przesuwne do wiaty, żeby działały bez szwanku

Zmarnowana przestrzeń przed wiatą, łuk otwierania skrzydła, który kradnie metr kwadratowy podjazdu, kurz i liście wlatujące przy każdym podmuchu. To realne problemy, nie literackie ozdobniki. Samodzielne drzwi przesuwne do wiaty potrafią je rozwiązać za ułamek ceny gotowego systemu, pod warunkiem że prowadnica, rolki i rama zostaną dobrane do konkretnej ściany i warunków gruntowych. Poniżej rozbudowany przewodnik, który prowadzi od decyzji wstępnej, przez mechanikę działania, aż po uszczelnienie i ochronę przed zimowymi niespodziankami. Tekst bazuje na doświadczeniu wykonawców publikujących na forach branżowych oraz na parametrach normy PN-EN 13241-1, regulującej wymagania bezpieczeństwa dla bram i drzwi przesuwanych.

• Wybór wariantu prowadnicy do drzwi przesuwnych
• Montaż szyny, rolek i ramy skrzydła krok po kroku
• Uszczelnienie i zabezpieczenia drzwi przesuwnych przed wiatrem
• Najczęstsze błędy przy budowie drzwi przesuwnych do wiaty

Wybór wariantu prowadnicy do drzwi przesuwnych

Trzy warianty prowadnicy rządzą się zupełnie inną fizyką. W systemie podwieszanym cały ciężar skrzydła przenoszony jest na górną szynę, dlatego ściana musi przenieść siłę skupioną nawet 80-120 kg na metr bieżący bieżni. W systemie jezdnym masa rozkłada się na dolną rurę zatopioną w fundamencie, a ściana pełni wyłącznie rolę prowadzącą, nie nośną. Hybryda łączy oba mechanizmy, kosztem dłuższego czasu montażu.

Pierwszy krok to pomiar. Szerokość otworu mierzy się w trzech punktach na dole, w połowie i na górze i przyjmuje wartość największą. Różnice powyżej 15 mm sygnalizują krzywą ścianę, która skomplikuje montaż prowadnicy i wymaga podkładek kompensacyjnych. Wysokość ustala się po obu stronach, a do wyniku dodaje się 20-30 mm luzu na dolną szczelinę, konieczną do swobodnego przesuwu po nierównym podłożu.

Wariant podwieszany sprawdza się, gdy ściana wiaty to cegła pełna, bloczek silikatowy lub żelbet, a otwór nie przekracza 3,5 m. Wariant jezdny jest jedyną rozsądną opcją przy ścianie z pustostawianej płyty OSB na słupkach drewnianych, bo taki rdzeń nie utrzyma siły wyrywającej powyżej 0,6 kN. Hybryda wchodzi w grę przy dużych skrzydłach, powyżej 200 kg, gdzie sama szyna górna zaczyna się uginać.

Decyzja wpływa na każdy kolejny etap. Zmiana wariantu po zakupie szyny oznacza wymianę profili, nowe otwory w fundamencie i stracone dni pracy. Warto też uwzględnić kierunek przesuwu czy skrzydło ma chować się w kieszeń w ścianie bocznej, czy też przesuwać się równolegle do elewacji. Ten drugi scenariusz wymaga wolnej przestrzeni obok wiaty równej co najmniej szerokości otworu.

Porównanie trzech wariantów prowadnicy

Montaż szyny, rolek i ramy skrzydła krok po kroku

Szyna górna to najczęściej profil zamknięty 50×30 mm lub ceownik 60 mm, wycięty z blachy 3 mm. Rowek musi mieć gładką powierzchnię wewnętrzną, bo każda nierówność odciska się po kilku miesiącach jako rysy na łożyskach. W marketach budowlanych szyna 6 m kosztuje 110-140 zł, a w składach stali można ją dociąć na wymiar, unikając spawania.

Wózki jezdne, zwane potocznie rolkami, dobiera się do masy skrzydła. Wariant z łożyskiem kulkowym łożyskuje 608ZZ przenosi do 40 kg na sztukę, więc przy skrzydle 120 kg montuje się trzy wózki rozstawione co 1,2 m. Cena kompletu zaczyna się od 40 zł za sztukę, a wersje z łożyskiem stożkowym sięgają 90 zł. Tanie wózki plastikowe odkształcają się po roku, zwłaszcza w temperaturach poniżej -15°C, dlatego warto unikać plastikowych rolek do bram przesuwnych w nieogrzewanych wiatach.

Rama skrzydła powstaje z profili zamkniętych 50×30×3 mm, spawanych metodą MIG/MAG lub skręcanych śrubami M8. Spawy wymagają późniejszego szlifowania i malowania farbą antykorozyjną, ale dają sztywność trudną do osiągnięcia przy połączeniach śrubowych. Wypełnienie stanowi blacha trapezowa T-18 lub T-20, płyta warstwowa 40 mm albo płyta OSB 18 mm plus styropian 50 mm i folia wiatroizolacyjna.

Prace montażowe najlepiej prowadzić w dwie osoby. Szynę mocuje się do ściany przez co 60-80 cm, używając kotew mechanicznych M10 w betonie lub śrub przez podkładki w drewnie. Luz pod szyną 5 mm zapobiega jej wyginaniu pod obciążeniem termicznym. Wózki wsuwa się w rowek od końca, po czym zawiesza się na nich ramę i ustawia skrzydło w pionie za pomocą poziomicy laserowej.

Kolejne czynności to regulacja ograniczników górnych i dolnych, montaż odbojników oraz sprawdzenie płynności przesuwu. Skrzydło powinno poruszać się siłą jednej ręki, bez szarpania. Jeśli czuć opór, zwykle wskazuje to na źle ustawione wózki, których oś obrotu nie jest prostopadła do szyny.

Lista narzędzi i materiałów

• Szyna stalowa 6 m, profil 50×30 mm lub ceownik 60 mm
• Wózki jezdne z łożyskami kulkowymi, 2-3 sztuki
• Profile zamknięte 50×30×3 mm na ramę, łącznie 12-18 m
• Blacha trapezowa lub płyta OSB 18 mm, wypełnienie 6-9 m²
• Spawarka inwertorowa, elektrody rutylowe lub drut MIG
• Kotwy mechaniczne M10, 8-10 sztuk, podkładki i nakrętki
• Poziomica laserowa, miara, kątownik, klucze płaskie 13/17 mm

Uszczelnienie i zabezpieczenia drzwi przesuwnych przed wiatrem

Skrzydło przesuwne nie domyka się w szczelinę, bo musi mieć luz kinematyczny rzędu 3-5 mm po każdej stronie. Ta szczelina staje się drogą dla wiatru, deszczu i insektów, dlatego uszczelnienie to osobny etap, nie dodatek. Najlepiej sprawdza się uszczelka EPDM o profilu P lub D, naklejana na słup czołowy lub krawędź skrzydła. EPDM zachowuje elastyczność od -40°C do +120°C, co odpowiada realnym warunkom pracy w wiacie nieogrzewanej.

Szczotki progowe montuje się na dolnej krawędzi skrzydła. Włosie 25-30 mm dociska się do progu, zamykając szczelinę dla liści, śniegu i drobnych gryzoni. Przy podłodze z kostki brukowej trzeba zostawić 10 mm luzu, bo włosie sztywnieje na mrozie i zaczyna rysować powierzchnię. Płaskownik dociskający przykręcony do ściany bocznej zastępuje klasyczny zamek i jednocześnie uszczelnia styk skrzydła ze słupem.

Wiatr działający na płaską powierzchnię skrzydła generuje siłę, która próbuje wyrwać je z szyny. Norma PN-EN 13241-1 wymaga, by brama przesuwna przenosiła obciążenie wiatrem klasy 2 (do 450 Pa) bez trwałych odkształceń. W praktyce oznacza to blokadę w dwóch punktach: kostki plastikowe w narożnikach skrzydła wchodzą w otwory w słupie, a pionowy rygiel ręczny lub zamek hakowy zamyka konstrukcję od dołu. Ząbkowana listwa hamulcowa w szynie zatrzymuje skrzydło natychmiast po zwolnieniu ręki, co chroni dzieci i zwierzęta.

Osłona przeciwdeszczowa w formie daszku z blachy trapezowej 0,5 mm odprowadza wodę z dala od szyny. Bez daszku woda kapie na wózki, wypłukuje smar i przyspiesza korozję. Rynna odprowadzająca wodę na bok wiaty kosztuje 20 zł, a oszczędza wymianę rolek za trzy lata.

Najczęstsze błędy przy budowie drzwi przesuwnych do wiaty

Betonowanie płaskownika dolnej prowadnicy luzem, bez kotew, to pierwszy grzech, który kończy się poluzowaniem po dwóch sezonach. Beton pracuje pod wpływem mrozu, a gładki płaskownik nie ma zaczepu. Rozwiązanie polega na wtopieniu w beton kotwy stalowej z płaskownikiem przyspawanym do jej trzpienia, najlepiej na etapie wylewania fundamentu.

Podwieszanie ciężkiej bramy na ścianie z pustostawianej płyty OSB prowadzi do pęknięć, a w skrajnych przypadkach do wyrwania szyny. Płyta OSB 18 mm na słupku 10×10 cm wytrzymuje siłę wyrywającą rzędu 1,2 kN, a skrzydło 150 kg w podmuchu wiatru generuje 3 kN. Różnica między oczekiwaniami a fizyką kończy się remontem ściany.

Dolna szyna bez osłony zamarza w zimie, bo woda w rowku zmienia się w lód i blokuje ruch. Problem dotyczy w szczególności wariantu jezdnego. Zimą warto posypywać szynę solą drogową lub zamontować nad nią grzałkę kablową 30 W/m, włączaną termostatem przy temperaturze poniżej 2°C.

Montaż wózków na śrubach bez podkładek sprężystych powoduje luz w pierwszym miesiącu użytkowania, a po roku skrzydło zaczyna skakać po szynie. Podkładka sprężysta DIN 127 pod każdą śrubą wózka kosztuje grosze, a zapobiega obluzowaniu pod wpływem drgań. Kolejna pominięta czynność to brak smarowania łożysk smarem grafitowym, który znosi temperaturę i nie wypłukuje się z deszczem.

Ostatni błąd, powtarzany przez wielu wykonawców, to rezygnacja z odbojników. Skrzydło rozpędzone wiatrem uderza w słupek z siłą kilkuset niutonów, wyłupuje tynk i odkształca profil. Gumowy odbojnik lub amortyzator hydrauliczny 50 N pochłania energię i chroni konstrukcję. To jeden z tych detali, którego brak ujawnia się dopiero po zimie.

Orientacyjny kosztorys materiałów

Gotowe systemy przesuwne oferowane w marketach kosztują 2500-4500 zł, więc samodzielna budowa pozwala zaoszczędzić 50-70% budżetu. Różnica wynika z braku marży producenta i z możliwości dopasowania wymiarów do konkretnej wiaty, zamiast standardowych 2,5×2 m. Ceny materiałów wahają się sezonowo, dlatego warto porównać oferty w trzech składach stali, zanim złoży się zamówienie.

Podziel się w komentarzu, który wariant wybrałeś i z jaką ścianą miałeś do czynienia. Każdy przypadek przybliża do lepszego zrozumienia, jak fizyka prowadnicy współgra z konkretnym budynkiem, a Twoje doświadczenie może uratować komuś kilka dni pracy i kilkaset złotych.
