Jak zmierzyć wkładkę do drzwi Gerda i nie trafić z rozmiarem

Ten klucz, który właśnie przekręcasz w drzwiach z lekkim oporem, jutro może zacząć się zacinać, a pojutrze po prostu zostanie w Twojej dłoni z ułamanym zębem. Wtedy pojawia się pytanie: jak zmierzyć wkładkę do drzwi Gerda, żeby kupić nową idealnie dopasowaną, bez ślusarza, bez stresu i bez drugiej wizyty w sklepie. Wkładka bębenkowa to nieudokumentowany element, o którym pamiętamy dopiero wtedy, gdy przestaje działać, a zmierzenie jej w pośpiechu kończy się źle dobranym rozmiarem i kolejną wymianą.

• Kiedy wymiana wkładki Gerda staje się konieczna
• Dobór rozmiaru wkładki Gerda (A, B, C) i popularne warianty
• Zębatka czy zabierak jak rozpoznać typ wkładki w drzwiach Gerda
• Najczęstsze błędy przy pomiarze wkładki Gerda i jak ich uniknąć
• Wymiana krok po kroku
• Kiedy wezwać specjalistę
• Ile kosztuje dobra wkładka
• Wymiary dla popularnych modeli drzwi Gerda
• Bezpieczeństwo ponad wszystko

Kiedy wymiana wkładki Gerda staje się konieczna

Pięć sytuacji pojawia się w praktyce najczęściej i każda z nich wymaga innego podejścia do pomiaru oraz doboru nowego mechanizmu. Zgubienie klucza to klasyk, ale pomiar wkładki w panice prowadzi do błędów, kosztownych nerwów i czasem niepotrzebnej wymiany całego zamka. Po próbie włamania mechanizm bywa zablokowany, co utrudnia pomiar i wymaga delikatności, aby nie pogorszyć sytuacji.

Zużyty mechanizm zdradza się oporem przy przekręcaniu, koniecznością delikatnego unoszenia klamki lub charakterystycznym chrobotem wewnątrz cylindra. Zmiana najemcy lub sprzedaż nieruchomości to okazja, by wymienić wkładkę profilaktycznie. Wreszcie modernizacja drzwi, na przykład montaż szyldów ochronnych albo wymiana klamki, potrafi zmienić wymaganą długość wkładki nawet o centymetr, bo nowy szyld wchodzi głębiej.

Pięć sygnałów ostrzegawczych

• Klucz chodzi z wyraźnym oporem albo wymusza delikatne szarpanie.
• Widoczne ślady manipulacji przy wejściu, rysy wokół wkładki lub śruby mocującej.
• Cylinder kręci się w drzwiach przy próbie otwarcia od zewnątrz.
• Zmiana kluczy u wspólnoty, zmiana najemcy albo utrata kompletu kluczy.
• Planowany montaż szyldów ochronnych, które fizycznie skracają przestrzeń na wkładkę.

Dobór rozmiaru wkładki Gerda (A, B, C) i popularne warianty

Wkładka mierzy się w dwóch prostopadłych wymiarach, oznaczanych na rynku jako wymiar A i wymiar B. Wartość A to odległość od czoła wkładki do środka otworu na śrubę mocującą, wartość B to dalsza część wkładki od tego środka do drugiego czoła. Razem dają długość całkowitą, a w opisach produktów spotkasz zapis typu 30/30, 35/45 albo 40/50 mm. Symbol C pojawia się w niektórych katalogach jako długość samego bębenka od czoła do końca zabieraka, ale przy doborze zwykłej wkładki wystarczą precyzyjne wymiary A i B.

Trzecią zmienną, o której wielu zapomina, jest wystawanie wkładki poza płaszczyznę drzwi. Wkładka do drzwi Gerda powinna wystawać od strony zewnętrznej nie więcej niż 2 do 3 milimetrów po zamontowaniu szyldu. Dłuższe wystawanie to ułatwienie dla włamywacza, który może chwycić cylinder szczypcami i wyrwać go siłą. W praktyce dobra zasada mówi o takim doborze, by wkładka licowała się z szyldem lub wystawała minimalnie.

Tabela najpopularniejszych rozmiarów

Oznaczenia, które ułatwiają zakup

W katalogach i na opakowaniach spotkasz symbole, które na pierwszy rzut oka wyglądają jak szyfr, a w praktyce są proste. Symbol G oznacza gałkę po jednej stronie wkładki, dzięki czemu otwierasz drzwi od zewnątrz kluczem, a od wewnątrz bez klucza. Oznaczenie SLR informuje o module satelitarnym, czyli systemie klucza master z możliwością dorobienia dodatkowych kluczy u producenta. Dla zwykłego użytkownika ważniejsza jest jednak klasa odporności.

Norma PN-EN 1303 dzieli wkładki na klasy od 1 do 6 pod względem odporności na włamanie, gdzie cyfra 1 oznacza podstawowe zabezpieczenie, a 6 oznacza najwyższy poziom ochrony z certyfikowanym czasem oporu. W drzwiach zewnętrznych do mieszkania optymalnie sprawdzają się wkładki klasy 4 i wyżej, najlepiej z atestem Instytutu Mechaniki Precyzyjnej. Klasy RC drzwi antywłamaniowych to osobna kategoryzacja, oznaczana symbolami RC3, RC4 i tak dalej.

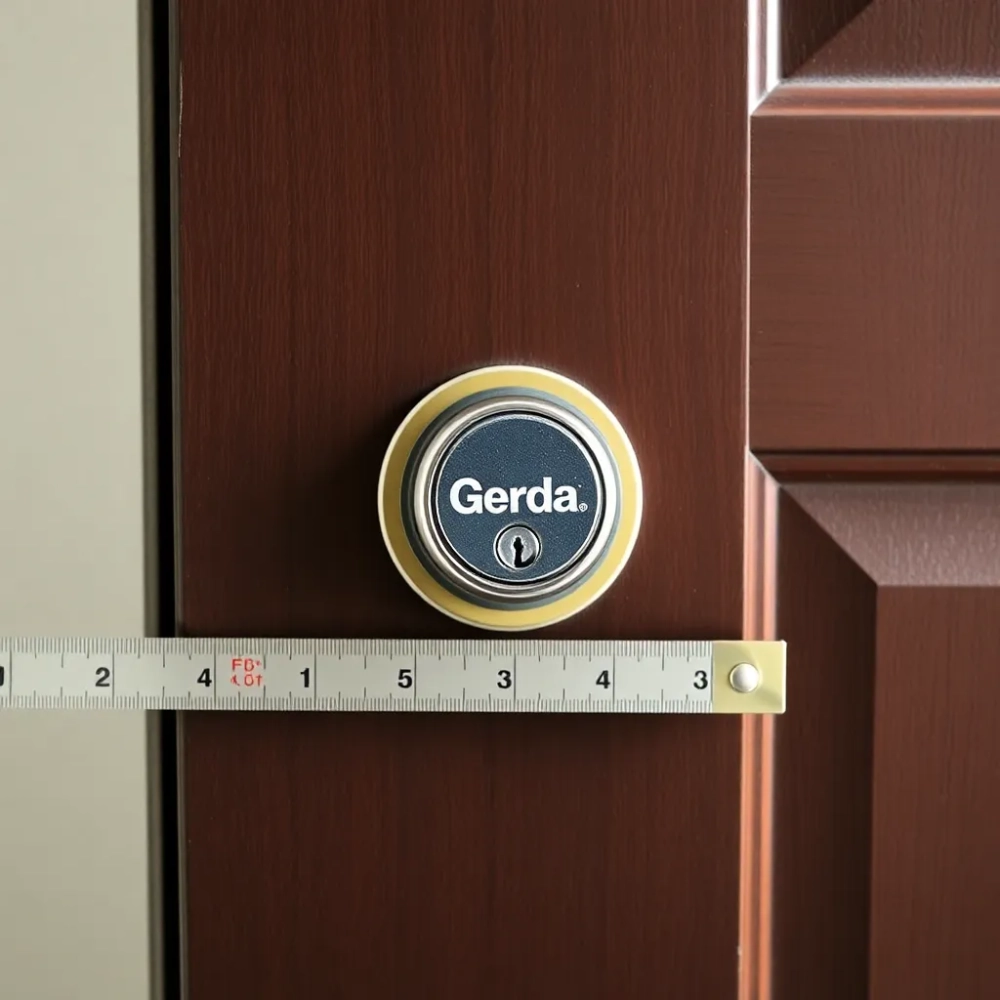

Jak prawidłowo odczytać wymiar

Mierz śrubokrętem lub linijką od zewnętrznego czoła wkładki do śruby centralnej, zapisz wynik jako A. Następnie zmierz od śruby do drugiego końca i zapisz jako B. Użyj linijki z podziałką milimetrową lub miary krawieckiej, unikaj szacowania na oko. Po zmierzeniu sprawdź wymiar dwukrotnie, ponieważ różnica nawet 5 milimetrów potrafi uniemożliwić montaż i wymusić kolejną wizytę w sklepie.

Zębatka czy zabierak jak rozpoznać typ wkładki w drzwiach Gerda

Mechanizm wewnętrzny wkładki decyduje o tym, jak klucz przekazuje ruch do rygla zamka. Zabierak to klasyczna konstrukcja z metalowym elementem w kształcie litery T, który wprawia w ruch rygiel przy obrocie klucza. Spotkasz go w większości zamków wielopunktowych, gdzie rygiel musi się podnieść równomiernie bez szarpania. Zębatka to moduł z drobnymi ząbkami, który działa płynniej i pozwala na mniejsze, precyzyjne przesunięcia.

Aktualne modele drzwi Gerda, takie jak seria Z lub C, najczęściej korzystają z wkładek z zębatką w systemie AGB. Starsze konstrukcje i wiele drzwi antywłamaniowych używa zabieraka klasycznego. Pomyłka przy zakupie oznacza, że klucz wchodzi i kręci się, ale rygiel się nie przesuwa albo przesuwa się z ledwie wyczuwalnym luzem. To klasyczny objaw niedopasowanego mechanizmu wewnętrznego, nie zaś wadliwej wkładki.

Tabela porównawcza: zębatka a zabierak

Jak rozpoznać typ bez demontażu

Jeżeli klucz obraca się wyraźnie, ale rygiel nie reaguje, mechanizm prawdopodobnie jest typu zębatkowego i wymaga precyzyjniejszego ustawienia wkładki względem osi zamka. Wyjmij wkładkę po odkręceniu śruby centralnej i obejrzyj trzpień od wewnątrz. Pojedynczy, masywny element w kształcie odwróconej litery T to zabierak. Drobne, gęste ząbki to zębatka. Zrób zdjęcie telefonem przed montażem nowej wkładki, by porównać geometrię.

Najczęstsze błędy przy pomiarze wkładki Gerda i jak ich uniknąć

Pomiar pośpiechu kończy się źle dobranym rozmiarem. Najczęstszy błąd to mierzenie odległości od śruby do krawędzi drzwi zamiast od śruby do końca wkładki. W efekcie kupujesz wkładkę o kilka milimetrów za krótką, która nie chwyta mechanizmu zamka. Drugą klasyką jest ignorowanie obecności szyldów ochronnych albo ozdobnych rozet, które po montażu skracają widoczną część wkładki o dodatkowe 5 do 10 milimetrów.

Piątka pułapek pojawia się regularnie w warsztatach i salonach z okuciami. Pierwsza to zakup wkładki z niewłaściwym mechanizmem wewnętrznym, zębatka zamiast zabieraka lub odwrotnie, co objawia się brakiem reakcji rygla mimo prawidłowego obrotu klucza. Druga to wkładka zbyt długa, wystająca ponad miarę bezpieczeństwa ponad 3 milimetry od zewnętrznej powierzchni szyldu, co ułatwia wyrwanie cylindra kleszczami.

Trzecia pułapka to brak testu przed zamknięciem drzwi po montażu. Wkładka, która nie klika w prawidłowej pozycji, potrafi zablokować się przy pierwszym zamknięciu i odciąć Cię od mieszkania. Czwarta to pominięcie wymiaru wystawania przy planowanej wymianie szyldu na wersję ochronną. Piąta to zakup wkładki bez klasy odporności, licząc wyłącznie na długość i materiał, gdy wkładka klasy 1 chroni podobnie jak tania szafa na narzędzia.

Schemat decyzji przed zakupem

• Wkładka nie chwyta mechanizmu przy obrocie klucza? Sprawdź, czy posiadasz zębatkę, porównaj z dokumentacją drzwi lub zdjęciem starej wkładki.
• Wymiar A i B zmierzony dwukrotnie różni się? Powtórz pomiar kluczem w pozycji środkowej, by uniknąć błędu o jeden milimetr.
• Planujesz montaż szyldów ochronnych? Dobierz wkładkę krótszą o grubość nowego szyldu, czyli zwykle o 5-10 milimetrów.
• Drzwi mają zamek wielopunktowy? Sprawdź instrukcję, czy producent zaleca konkretny typ modułu, zębatkę czy klasyczny zabierak.
• Wkładka do drzwi antywłamaniowych? Szukaj klasy minimum 4 wg PN-EN 1303, najlepiej z certyfikatem IMP.

Wymiana krok po kroku

Wymiana wkładki trwa od dziesięciu do piętnastu minut, jeśli masz pod ręką nowy element i śrubokręt. Zanim zaczniesz, połóż klucz, śrubokręt i miarę w zasięgu ręki, a drzwi zostaw uchylone. Zamknięte drzwi z niesprawdzoną wkładką to najczęstsza przyczyna wizyt ślusarza w niedzielny wieczór.

Pierwszy krok to odkręcenie śruby centralnej, która trzyma wkładkę w skrzydle drzwi. Znajdziesz ją na wewnętrznej stronie drzwi, mniej więcej na wysokości klamki, w płaszczyźnie zamka. Wkręt zazwyczaj ma łeb krzyżakowy, rzadziej płaski. Drugi krok to delikatne wsunięcie klucza w wkładkę i obrócenie go o piętnaście stopni w stronę otwierania, co odciąża mechanizm zatrzaskowy.

Trzeci krok to wysunięcie starej wkładki w kierunku zewnętrznym. W tym momencie wkładka Gerda powinna wyjść gładko, bez użycia siły. Jeżeli stawia opór, sprawdź, czy śruba mocująca została w pełni odkręcona. Czwarty krok to pomiar kontrolny nowej wkładki i porównanie z usuniętą, linijką lub miarą krawiecką. Piąty krok to wsunięcie nowej wkładki od strony zewnętrznej, tak aby otwór na śrubę pokrył się z gwintowanym gniazdem w zamku.

Szósty i ostatni krok to dokręcenie śruby mocującej bez nadmiernej siły, ponieważ zbyt mocne dokręcenie potrafi ścisnąć korpus wkładki i utrudnić obrót klucza. Po zamontowaniu sprawdź płynność klucza w obu pozycjach, otwierania i zamykania, oraz wykonaj pełen cykl pracy rygla. Dopiero gdy masz pewność, że mechanizm działa prawidłowo, zamknij drzwi.

⚠️ Nie zamykaj drzwi przed wykonaniem pełnego testu wkładki w pozycji otwartej. Błąd w montażu lub niedopasowany moduł wewnętrzny potrafi zablokować rygiel i odciąć dostęp do mieszkania przy pierwszej próbie zamknięcia.

Checklist narzędzi i przygotowania

• Śrubokręt krzyżakowy w rozmiarze PH2, łatwo dostępny w każdym warsztacie domowym.
• Miarka krawiecka lub linijka z podziałką milimetrową.
• Nowa wkładka o wymiarze zgodnym z pomiarem i module zgodnym z mechanizmem zamka.
• Klucz do testu wkładki w obu pozycjach, otwarcia i zamknięcia.
• Dedykowany klucz do wkrętu, jeśli przy poprzednim montażu użyto wkrętu z nietypowym łbem.

Kiedy wezwać specjalistę

Trzy scenariusze wymagają fachowca, nawet jeśli potrafisz wymienić zwykłą wkładkę. Pierwszy to zamek wielopunktowy z blokadą, w którym wkładka współpracuje z kilkoma ryglami jednocześnie, a jej nieprawidłowy montaż może zablokować cały mechanizm. Drugi to brak pewności co do typu modułu, zębatka czy zabierak, bez dokumentacji drzwi i starej wkładki do porównania.

Trzeci scenariusz to uszkodzony mechanizm wewnętrzny, na przykład złamany klucz w środku, zablokowany rygiel mimo prawidłowej pracy klucza albo ślady manipulacji. Specjalista dysponuje zestawem narzędzi do bezpiecznego wydobycia złamanego klucza, ma dostęp do wkładek w niestandardowych wymiarach i potrafi ocenić, czy zamek wymaga wymiany całego, czy tylko wkładki. Ślusarz z certyfikatem i doświadczeniem diagnostycznym to rozsądny wybór przy drzwiach antywłamaniowych z klasą RC3 lub wyżej.

Ile kosztuje dobra wkładka

Ceny wkładek Gerda różnią się w zależności od klasy odporności i modułu klucza. Podstawowy model z trzema kluczami i klasą odporności 3 wg normy PN-EN 1303 kosztuje od 80 do 140 złotych. Wersje z klasą 4 i wyżej, zabezpieczone przed rozwierceniem i bumpingiem, kosztują od 180 do 350 złotych za komplet z pięcioma kluczami. Modele z modułem satelitarnym SLR, pozwalającym dorabiać klucze u producenta na podstawie karty bezpieczeństwa, to wydatek od 280 do nawet 700 złotych.

Wkładki z atestem Instytutu Mechaniki Precyzyjnej są droższe, ale w drzwiach antywłamaniowych stanowią warunek utrzymania ważności certyfikatu drzwi. Różnica między wkładką za 150 złotych a wkładką za 400 złotych to nie tylko dłuższy czas oporu przy próbie włamania, ale też skuteczność zabezpieczenia przed cichym otwarciem metodą bumping czy manipulacją narzędziem precyzyjnym.

Tabela widełek cenowych

Wymiary dla popularnych modeli drzwi Gerda

Drzwi Gerda z serii C, popularne w blokach z lat dziewięćdziesiątych, mają zwykle wkładkę w rozmiarze 30/40 milimetrów z modułem zębatkowym w systemie AGB. Seria Z, produkowana od początku lat dwutysięcznych, preferuje wkładki 35/45 lub 35/50 z systemem SLR, co pozwala na dorabianie kluczy na podstawie karty. W drzwiach Gerda Premium i Gerda Star stosowane są wkładki klasy odporności co najmniej 4, często z dodatkowym zabezpieczeniem antybumpingowym w postaci dodatkowego pinu w mechanizmie.

W praktyce pomiar w drzwiach Gerda nie różni się od pomiaru w drzwiach innych producentów, ponieważ wszystkie opierają się na europejskim profilu cylindra, tak zwanym europrofile, o wymiarze 17 milimetrów na długość trzpienia blokującego. Różnica tkwi w module wewnętrznym, który musi pasować do konkretnego modelu zamka, oraz w klasie odporności, którą producent drzwi zaleca w dokumentacji.

Bezpieczeństwo ponad wszystko

Wkładka do drzwi Gerda to pierwsza linia obrony przed nieproszonym gościem, dlatego warto traktować ją jako inwestycję, nie wydatek. Klasa 4 wg PN-EN 1303 gwarantuje minimum pięć minut oporu przy próbie manipulacji, co w praktyce wystarcza, by zniechęcić przypadkowego włamywacza i zmusić go do szukania łatwiejszego celu. Klasy 5 i 6, z atestem IMP, dodają ochronę przed wierceniem, bumpingiem i metodą łamania cylindra kleszczami.

Drzwi antywłamaniowe Gerda z klasą RC3 wymagają wkładki w klasie minimum 4 z atestem, by utrzymać deklarowaną odporność. Wkładka niższej klasy niż zamek to najsłabsze ogniwo, które decyduje o skuteczności całego zabezpieczenia. Nawet najlepsza klamka ze stali hartowanej nie uratuje sytuacji, gdy cylinder wystaje pięć milimetrów ponad szyld i można go chwycić kleszczami hydraulicznymi.

Normy, które warto znać

• PN-EN 1303:2005, norma europejska klasyfikująca wkładki bębenkowe w sześciu klasach odporności na włamanie.
• PN-EN 1627, norma określająca klasy odporności drzwi antywłamaniowych od RC1 do RC6.
• Certyfikat Instytutu Mechaniki Precyzyjnej w Warszawie, potwierdzający zgodność wkładki z polskimi normami bezpieczeństwa.

Jeśli planujesz wymianę wkładki w drzwiach, zacznij od spokojnego pomiaru, najlepiej dwa razy, z notatką na kartce. Sprawdź moduł wewnętrzny przy użyciu złamanego klucza lub zdjęcia starej wkładki w telefonie. Dobierz rozmiar z marginesem na szyld ochronny, którego montaż planujesz w ciągu najbliższych miesięcy. Wybierz klasę odporności adekwatną do klasy drzwi i zainwestuj w model z atestem, jeśli drzwi mają klasę RC3 lub wyżej. Konsultacja z doradcą w salonie okuć, nawet rozmowa telefoniczna, potrafi zaoszczędzić dnia straconego na zwrot niewłaściwej wkładki.

Pomoc w doborze właściwego rozmiaru i modułu znajdziesz w salonach z okuciami oraz w autoryzowanych punktach sprzedaży drzwi antywłamaniowych. Konsultant z doświadczeniem dobierze wkładkę na podstawie dwóch wymiarów i zdjęcia mechanizmu, bez konieczności demontażu drzwi.

Źródła danych i normy: PN-EN 1303:2005, klasyfikacja cylindrycznych wkładek bębenkowych, Polski Komitet Normalizacyjny, www.pkn.pl. PN-EN 1627, drzwi antywłamaniowe, klasyfikacja RC1 do RC6, Polski Komitet Normalizacyjny. Certyfikaty Instytutu Mechaniki Precyzyjnej w Warszawie, www.imp.edu.pl. Materiały techniczne producentów systemów zamkowych oraz dokumentacja serwisowa drzwi Gerda.
