Jak zamontować zawiasy do drzwi ażurowych, żeby nie skrzypiały

Masz przed sobą ażurowe skrzydło, wiertarkę w dłoni i ten specyficzny moment, gdy montaż zawiasów do drzwi ażurowych zaczyna przypominać operację na otwartym sercu. Wystarczy milimetr w tę stronę, żeby cała konstrukcja zaczęła się rozsychać przy pierwszym sezonie grzewczym, albo żeby skrzydło zacięło się po trzecim otwarciu. Ten artykuł pokaże precyzyjne odległości, nośności zawiasów wyrażone w kilogramach oraz kolejność czynności, która eliminuje ryzyko krzywego wiercenia.

• Drzwi ażurowe i ich charakter, czyli dlaczego zawiasy nie mogą być przypadkowe
• Zastosowania, które zmieniają wymagania wobec zawiasów
• Rodzaje zawiasów do drzwi ażurowych, pełny katalog z nośnością
• Montaż krok po kroku, instrukcja, która eliminuje krzywe wiercenie
• Ile zawiasów do drzwi ażurowych i jak je rozstawić, żeby skrzydło nie opadło
• Zawiasy ukryte czy motylkowe, co lepiej trzyma skrzydło ażurowe
• Najczęstsze błędy przy montażu zawiasów w drzwiach ażurowych
• Klamki, antaby i wykończenie, czyli ergonomia kontra estetyka
• Checklista zakupowa przed wyjazdem do sklepu
• Systemy przesuwne i harmonijkowe jako alternatywa dla klasycznych zawiasów

Drzwi ażurowe i ich charakter, czyli dlaczego zawiasy nie mogą być przypadkowe

Ażurowe drzwi to skrzydło z celowymi prześwitami. Może mieć formę shutter z ruchomymi lamelami, lamelowego panelu z pionowymi listwami albo płyty z wycięciami geometrycznymi. Każdy z tych wariantów działa inaczej pod obciążeniem, bo prześwity osłabiają sztywność w miejscach, gdzie klasyczne drzwi pełne czerpią wytrzymałość z litej powierzchni.

Materiał skrzydła determinuje sposób mocowania. Drewno lite, sosna lub dąb, pracuje sezonowo i potrafi skurczyć się o 2-3% w poprzek włókien, dlatego wkręty wymagają nawiercenia pilotującego o średnicy 70% trzpienia. MDF jest stabilniejszy, ale kruchy na krawędziach, więc otwory trzeba wiercić wolniej, poniżej 1500 obr./min, żeby nie wyrwać struktury. Aluminium i stal nierdzewna wchodzą w grę przy drzwiach loftowych, gdzie grubość skrzydła spada poniżej 20 mm, a ciężar potrafi przekroczyć 12 kg na metr bieżący.

Lista kontrolna przed zakupem zawiasów zaczyna się od wagi skrzydła. Zmierz ją, nie zgaduj, bo różnica między 8 kg a 14 kg wymaga zupełnie innej klasy okucia. Sprawdź szerokość skrzydła, bo przy drzwiach węższych niż 50 cm tradycyjne rozstawienie 15 cm od krawędzi może prowadzić do odkształceń. Na koniec ustal, czy drzwi mają ościeżnicę, czy montujesz je bezpośrednio we wnęce, bo to zmienia typ zawiasu o 180 stopni.

Parametry techniczne, które decydują o trwałości

Zastosowania, które zmieniają wymagania wobec zawiasów

Garderoba to pomieszczenie suche i rzadko obciążone, więc wystarczą zawiasy o nośności 8-10 kg na parę. Łazienka wymaga czegoś więcej, bo para wodna i skoki temperatury potrafią skrócić żywotność zwykłej stali o połowę. Zawiasy mosiężne albo ze stali nierdzewnej AISI 304 wytrzymują wilgoć powyżej 80% RH, podczas gdy zwykła stal ocynkowana zaczyna korodować po 18 miesiącach w kabinie prysznicy.

Spiżarnia i schowek na narzędzia to scenariusze skrajne, bo drzwi ażurowe wentylują przestrzeń i nie pozwalają na gromadzenie się zapachów. Tu kluczowa jest odporność na obciążenia dynamiczne, bo skrzydło otwierane z pełnym koszem w ręku generuje siłę wyrywającą nawet 25 N na zawias. Przy antresoli wchodzi w grę obciążenie statyczne, bo skrzydło często pozostaje w pozycji otwartej, a zawias dźwiga ciężar w nienaturalnej geometrii.

Przy doborze zawiasów do drzwi łazienkowych ażurowych sprawdź klasę odporności korozyjnej. Norma PN-EN 1670 wyróżnia cztery klasy, a do łazienek rekomendowane są minimum klasa 3 (480 godzin w komorze solnej). Niższa klasa sprawdzi się w garderobie, gdzie wilgotność rzadko przekracza 60%.

Tabela doboru zawiasu do pomieszczenia

Rodzaje zawiasów do drzwi ażurowych, pełny katalog z nośnością

Zawiasy szafkowe to wąskie, płaskie okucia o długości 30-50 mm. Sprawdzają się w lekkich drzwiach do wnęk, gdzie skrzydło waży poniżej 6 kg. Ich nośność rzadko przekracza 8 kg na parę, ale za to montuje się je w jednym ruchu, bez frezowania gniazda. Materiał to najczęściej stal malowana proszkowo, rzadziej mosiądz.

Zawiasy meblowe klasyczne, tak zwane puszkowe, mają średnicę czaszy 35 mm i nośność 10-12 kg. Montaż wymaga wiertła puszkowego i precyzyjnego ustawienia wiertarki pod kątem 90 stopni, bo każde odchylenie powyżej 2 stopni powoduje, że skrzydło nie domyka się do ościeżnicy. Ten typ zawiasu dominuje w meblarstwie i przy drzwiach szaf o masie do 15 kg.

Zawiasy nasadzane, potocznie motylkowe, składają się z dwóch skrzydełek połączonych bolcem. Działają bez ościeżnicy, co czyni je idealnymi do drzwi loftowych mocowanych bezpośrednio do ściany. Nośność waha się od 15 kg w wersjach budżetowych do 40 kg w wersjach ze stali hartowanej. Wymagają jednak równej powierzchni montażowej, bo przy krzywiźnie ściany powyżej 3 mm na metrze skrzydło zaczyna się blokować.

Zawiasy ukryte do drzwi ażurowych to rozwiązanie premium, w którym mechanizm chowa się wewnątrz skrzydła i ościeżnicy. Po zamknięciu drzwi widoczny jest jedynie minimalny szczelinowy cień. Nośność sięga 60 kg na parę, a regulacja w trzech płaszczyznach pozwala skorygować luzy bez demontażu. Cena orientacyjna zaczyna się od 120 zł za parę, ale efekt wizualny uzasadnia koszt w drzwiach powyżej 200 cm wysokości.

Zawiasy torsion, sprężynowe, przeznaczone są do ciężkich skrzydeł ażurowych, gdzie drzwi mają tendencję do opadania pod własnym ciężarem. Sprężyna wewnętrzna kompensuje ugięcie i przywraca skrzydło do pozycji zamkniętej. Stosowane przy drzwiach antresolowych o masie 25-45 kg, gdzie standardowy zawias uginałby się po roku użytkowania.

Kiedy nie stosować danego typu zawiasu

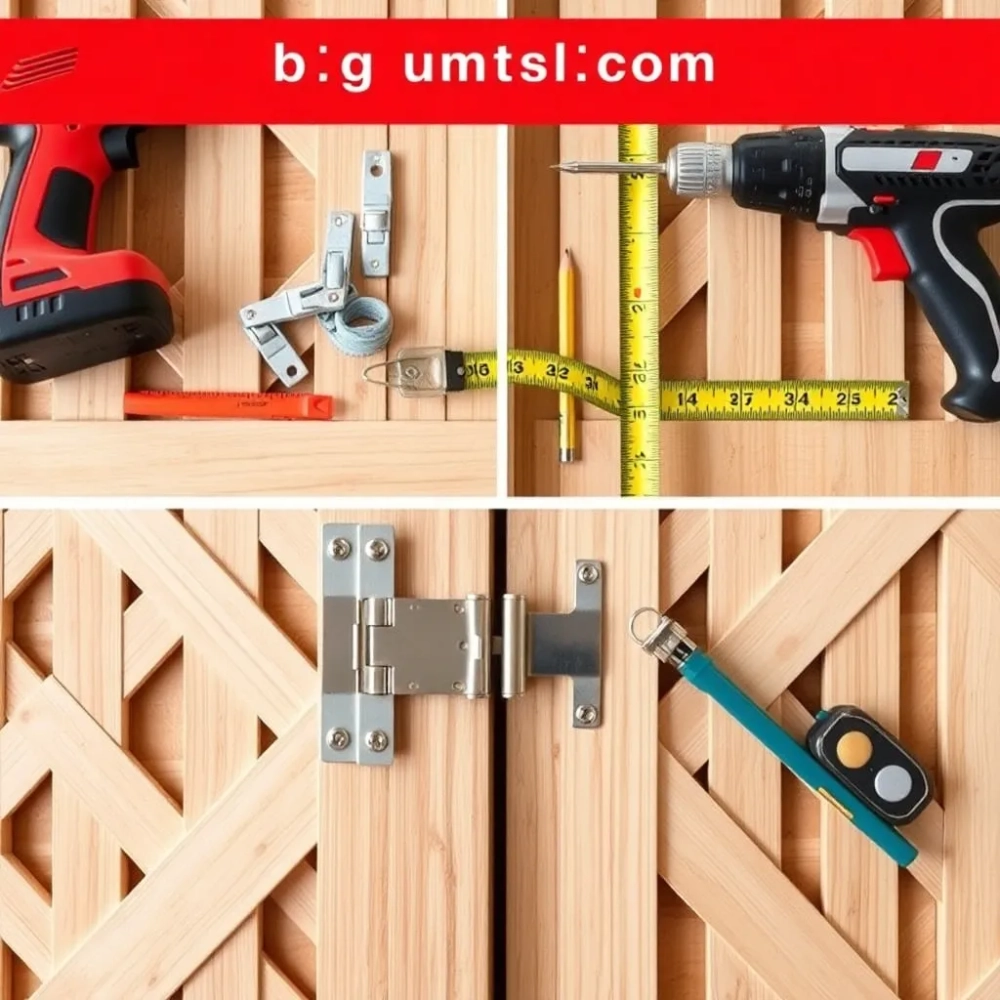

Montaż krok po kroku, instrukcja, która eliminuje krzywe wiercenie

Pomiar i oznaczenie to etap, na którym popełnia się 70% błędów. Zanim dotkniesz wiertarki, połóż skrzydło na płaskim stole i wyznacz oś zawiasu w odległości 15-20 cm od górnej krawędzi oraz 20-25 cm od dolnej. Przy trzecim zawiasie, koniecznym powyżej 15 kg wagi, umieść go dokładnie w połowie wysokości skrzydła. Ta zasada, znana jako reguła złotego podziału, rozkłada momenty sił równomiernie i zapobiega uginaniu się dolnej krawędzi.

Wybór ościeżnicy determinuje typ zawiasu. Samodzielne wykonanie ościeżnicy z listewek o szerokości 80-100 mm pozwala dopasować kąt do istniejącej wnęki, ale wymaga precyzyjnego połączenia na kołki drewniane o średnicy 8 mm. Gotowa ościeżnica regulowana z listwami kryjącymi odchyłki do 15 mm na stronę jest droższa, ale skraca czas montażu z 4 godzin do 40 minut.

Wiercenie otworów wymaga wiertła o średnicy mniejszej o 1 mm niż trzpień wkręta. Dla wkręta 4,0 × 30 mm wiercisz otwór 3,0 mm na głębokość 28 mm. Zbyt płytki otwór powoduje pękanie drewna, zbyt głęboki pozbawia wkręt oparcia i zawias zaczyna się chwiać po kilku tygodniach. Wiertarkę ustaw pod kątem 90 stopni, kontrolując pozycję poziomicą przyłożoną do korpusu.

Mocowanie zawiasów do ościeżnicy różni się od mocowania do ściany karton-gips. W ścianie murowanej wkręty 4,5 × 50 mm wchodzą bez kołków, jeśli ściana jest z betonu komórkowego. W karton-gipsie konieczne są kołki rozporowe typu Molly o nośności 15 kg na punkt, a przy skrzydłach powyżej 20 kg warto zastosować kotwy chemiczne, które po związaniu tworzą z płytą g-k jednolitą strukturę.

Zawieszenie skrzydła to moment, w którym weryfikujesz wszystkie pomiary. Unieś skrzydło, wprowadź bolce zawiasów w gniazda i sprawdź, czy skrzydło przylega do ościeżnicy na całej długości. Szczelina większa niż 2 mm u góry wymaga korekty pozycji zawiasu górnego. Krzywa szczelina to sygnał, że ościeżnica jest sfazowana i trzeba ją podszlifować.

Regulacja luzów odbywa się w trzech płaszczyznach: bocznej (przybliżanie i oddalanie od ościeżnicy), pionowej (podnoszenie i opuszczanie skrzydła) oraz docisku (siła przylegania do uszczelki). W zawiasach puszkowych regulacja boczna odbywa się śrubą zgodnie z ruchem wskazówek zegara. W zawiasach ukrytych masz do dyspozycji trzy niezależne śruby regulacyjne, co pozwala skorygować ugięcie nawet o 4 mm bez demontażu.

Krzywe wiercenie przy pierwszym zawiasie oznacza konieczność wymiany ościeżnicy. Otwór zbyt blisko krawędzi drewna (mniej niż 8 mm) powoduje wyrwanie włókien, a naprawa szpachlą nie wytrzyma obciążeń dynamicznych. Lepiej przesunąć zawias o 3 cm i zafrezować nowe gniazdo, niż ryzykować pęknięcie całej ościeżnicy po miesiącu użytkowania.

Ile zawiasów do drzwi ażurowych i jak je rozstawić, żeby skrzydło nie opadło

Minimalna liczba zawiasów dla drzwi ażurowych to dwa, ale ta zasada działa tylko do wagi 15 kg i wysokości 200 cm. Powyżej tych wartości każdy dodatkowy kilogram generuje moment siły, który dwupunktowe mocowanie prędzej czy później odkształci. Trzy zawiasy to standard dla drzwi 25 kg, a cztery wchodzą w grę dopiero przy skrzydłach powyżej 35 kg lub wysokości 230 cm.

Rozstawienie zawiasów nie jest równomierne, jak mogłoby się wydawać. Górny zawias umieść 15 cm od krawędzi, dolny 25 cm, a środkowy dokładnie w połowie odległości między nimi. Taki rozkład odpowiada rozkładowi naprężeń w skrzydle, gdzie górna krawędź jest mniej obciążona niż dolna z powodu grawitacji. Równomierne rozmieszczenie co 50-80 cm sprawdza się w drzwiach pełnych, ale w ażurowych tworzy martwe punkty, w których skrzydło ugina się przy otwieraniu.

Przy drzwiach ażurowych z lamelami ruchomymi dodaj zawias bliżej środka ciężkości, nawet kosztem estetyki. Każdy ruch lameli zmienia rozkład masy, a zawias umieszczony centralnie przejmuje te dynamiczne obciążenia zamiast przekazywać je na ościeżnicę. W praktyce oznacza to, że drzwi shutter o masie 12 kg z trzema lamelami wymagają trzech zawiasów mimo niewielkiej wagi całkowitej.

Zawiasy ukryte czy motylkowe, co lepiej trzyma skrzydło ażurowe

Nośność to pierwsze kryterium porównania. Zawias ukryty w klasie średniej utrzymuje 40-60 kg na parę, podczas gdy motylkowy nasadzany kończy się na 30 kg w wersjach stalowych i 20 kg w wersjach mosiężnych. Przy drzwiach ażurowych powyżej 20 kg ukryty zawias wygrywa nie tylko parametrami, ale też rozkładem sił: obciążenie przenoszone jest na ościeżnicę w trzech punktach, a nie w dwóch.

Montaż zawiasu ukrytego wymaga frezowania gniazda o głębokości 12-14 mm, co w drzwiach z MDF o grubości 18 mm pozostawia zaledwie 4-6 mm materiału pod gniazdem. W takiej sytuacji lepszy będzie zawias motylkowy, który wymaga jedynie płaskiego przyłożenia do powierzchni. Zawias ukryty zarezerwuj dla drzwi o grubości minimum 24 mm, najlepiej litego drewna.

Estetyka przemawia na korzyść zawiasów ukrytych, ale kompromis jest kosztowny. Para w klasie premium to wydatek rzędu 200-350 zł, podczas gdy para motylkowych to 25-60 zł. Różnica zwraca się w drzwiach, które mają być wizytówką pomieszczenia, ale w spiżarni czy schowku stanowi zbędny wydatek.

Porównanie parametrów technicznych

Najczęstsze błędy przy montażu zawiasów w drzwiach ażurowych

Zbyt płytkie otwory pilotujące to grzech pierworodny każdego amatora. Wkręt 4,0 × 30 mm wymaga otworu 3,0 mm na głębokość co najmniej 28 mm, a w praktyce wielu wykonawców kończy wiercenie po 15 mm, bo drewno wydaje się twarde. Efekt jest taki, że wkręt wchodzi pod kątem, rozpycha włókna i po dwóch tygodniach zawias zaczyna się chwiać. Zasada jest prosta: głębokość otworu równa się długości gwintu wkręta, nie krótsza.

Brak wzmocnienia w ścianie karton-gips to drugi najczęstszy błąd. Wkręt wkręcony bezpośrednio w płytę g-k utrzymuje maksymalnie 5 kg, niezależnie od rozmiaru. Skrzydło ażurowe o wadze 12 kg z dwoma zawiasami generuje 24 kg obciążenia rozłożone na cztery punkty mocowania. Każdy z tych punktów musi przenieść 6 kg, a płyta g-k bez kołków Molly nie jest w stanie tego zapewnić. Rozwiązanie to wklejenie sklejki 18 mm w profil CW za płytą g-k przed montażem ościeżnicy, co tworzy sztywne podłoże na całej długości.

Złe rozstawienie zawiasów, o którym już wspominałem, ale warto powtórzyć, bo konsekwencje są kosztowne. Zawiasy rozstawione co 50 cm w drzwiach 200 cm wyglądają estetycznie, ale tworzą martwe pole w środku skrzydła. Pod wpływem obciążenia dynamicznego środkowa część ugina się, a zawiasy pracują jak dźwignie wyrywające wkręty z ościeżnicy. Po roku skrzydło zaczyna trzeć o ościeżnicę w środkowej części, a regulacja przestaje pomagać.

Ignorowanie kierunku otwierania to błąd, który ujawnia się po zamontowaniu wszystkiego. Zawiasy lewe i prawe nie są symetryczne, a ich odwrócenie powoduje, że skrzydło otwiera się w złym kierunku lub blokuje się o ścianę. Przed wierceniem otworów sprawdź, w którą stronę drzwi mają się otwierać, i dobierz zawiasy o odpowiedniej geometrii. W standardzie PN-EN 1935 zawiasy oznacza się kodem literowym, gdzie pierwsza litera oznacza stronę montażu, a druga kierunek otwierania.

Zanim wyrzucisz źle wywiercony otwór, spróbuj wbić kołek drewniany na kleju i po wyschnięciu wiercić ponownie obok. Klej winylowy D3 w połączeniu z kołkiem o średnicy otworu przywróci wytrzymałość zbliżoną do litego drewna, a nowy otwór przesuniesz o 5-8 mm.

Klamki, antaby i wykończenie, czyli ergonomia kontra estetyka

Klamka do drzwi ażurowych powinna być dopasowana do wagi skrzydła i częstotliwości użytkowania. Przy drzwiach do spiżarni, otwieranych kilka razy dziennie, wystarczy klamka mosiężna o długości 80 mm z powłoką PVD. W łazience, gdzie wilgoć atakuje metal, sprawdzi się klamka ze stali AISI 316 z uszczelką w trzpieniu. W drzwiach antresolowych, gdzie skrzydło jest ciężkie, potrzebujesz klamki z dźwignią wspomagającą, która redukuje moment potrzebny do uruchomienia o 40%.

Antaba do drzwi przesuwnych ażurowych to alternatywa dla klasycznej klamki, gdy skrzydło chowa się w kasecie ściennej. Długość antaby powinna wynikać z szerokości skrzydła, optymalnie 30-40% jego długości, żeby chwyt był pewny. Montaż antaby wymaga wiercenia na wylot, co w drzwiach ażurowych o grubości 18 mm jest ryzykowne. Rozwiązaniem jest antaba przykręcana do powierzchni, bez przelotowych otworów, kosztem minimalnie mniejszej sztywności.

Estetyka wykończenia powinna spinać materiał zawiasu z materiałem klamki. Mosiądz w zawiasie i klamka w kolorze szczotkowanego złota tworzą spójną kompozycję, podczas gdy mieszanie mosiądzu z chromem wprowadza wizualny chaos. W drzwiach loftowych z aluminium dominuje czerń matowa, a w drzwiach skandynawskich z drewna jasnego króluje stal szczotkowana lub biały mat.

Checklista zakupowa przed wyjazdem do sklepu

• Zmierz wagę skrzydła na wadze łazienkowej, nie szacuj jej
• Określ materiał ściany: cegła pełna, cegła dziurawka, beton komórkowy, karton-gips
• Sprawdź wilgotność pomieszczenia, w łazienkach powyżej 70% RH wybieraj AISI 304
• Oblicz liczbę zawiasów: do 15 kg dwa, do 25 kg trzy, powyżej 25 kg cztery
• Ustal kierunek otwierania, lewy czy prawy, zgodnie z normą PN-EN 1935
• Zdecyduj o widoczności zawiasów, ukryte czy klasyczne
• Dobierz kolor i wykończenie zawiasu do planowanej klamki
• Przy ścianie karton-gips kup kołki Molly lub zaplanuj wklejenie sklejki
• Zaopatrzy się w szablon do frezowania, jeśli wybierasz zawiasy ukryte
• Sprawdź, czy ościeżnica wymaga uszczelki EPDM przy drzwiach zewnętrznych

Systemy przesuwne i harmonijkowe jako alternatywa dla klasycznych zawiasów

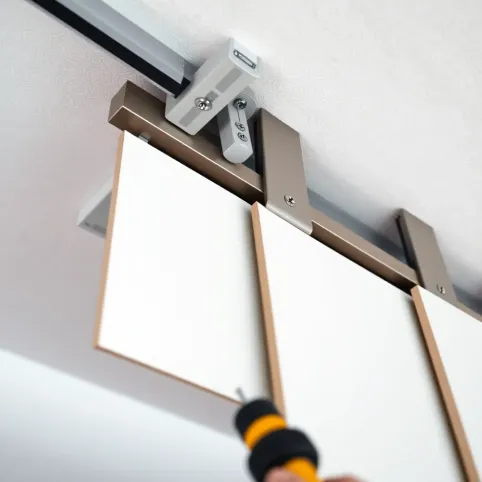

Drzwi ażurowe przesuwne na szynie górnej eliminują potrzebę dolnego prowadzenia, co sprawdza się w przejściach, gdzie próg stanowi barierę. Waga skrzydła rozkłada się na wózki jezdne o nośności 30-50 kg każdy, a brak zawiasów oznacza brak punktów, w których skrzydło mogłoby się odkształcić. Montaż wymaga jednak solidnej belki górnej, najlepiej wklejonej w strop, bo cały ciężar drzwi spoczywa na dwóch punktach.

Drzwi harmonijkowe z paneli ażurowych to kompromis między przestrzenią a widocznością. Skrzydło składa się z pionowych paneli połączonych zawiasami obrotowymi, które pozwalają na złożenie drzwi w harmonijkę o szerokości 15% pierwotnej. Zawiasy harmonijkowe mają nośność 8-12 kg na parę, ale ich zaletą jest możliwość pokrycia szerokich otworów powyżej 120 cm bez konieczności stosowania wielu skrzydeł.

Wybór między systemem klasycznym a przesuwnym zależy od dostępnej przestrzeni ściany. System przesuwny potrzebuje wolnej ściany o długości równej szerokości skrzydła, a system harmonijkowy potrzebuje jedynie 15% tej długości. W wąskich korytarzach harmonijkowy sprawdza się lepiej, a w przestronnych pokojach przesuwny dodaje lekkości.

Przy doborze zawiasów do drzwi ażurowych warto kierować się normą PN-EN 1935, która klasyfikuje zawiasy według nośności i liczby cykli otwarcia. Klasa 7 (200 000 cykli) to minimum dla drzwi wewnętrznych, klasa 8 (500 000 cykli) dla drzwi zewnętrznych. W pomieszczeniach użyteczności publicznej wymagana jest klasa 9 (1 000 000 cykli), co przekłada się na grubszy bolec i hartowaną oś.

Decyzja o typie zawiasu determinuje koszty, czas montażu i trwałość na lata. Cięższe skrzydła ażurowe wymagają trzech lub czterech punktów mocowania, a ściany z karton-gipsu wymagają wzmocnienia zanim zawias weźmie na siebie pełne obciążenie. Wybierając zawiasy ze stali nierdzewnej w łazience zamiast standardowej stali ocynkowanej, oszczędzasz na wymianie skorodowanych okuć po dwóch latach intensywnej eksploatacji.
