Jak położyć instalację elektryczną w mieszkaniu?

Redakcja 2025-12-30 20:51 | Udostępnij:

Remontujesz mieszkanie i stoisz przed wyzwaniem nowej instalacji elektrycznej? Wiesz, że błędy na tym etapie mogą narazić bliskich na ryzyko, dlatego zacznij od solidnego projektu i obliczeń mocy, by wszystko działało sprawnie. Pokażę ci, jak zaplanować rozmieszczenie gniazdek, dobrać przewody i ułożyć trasy pod tynkiem, z naciskiem na integrację z systemami grzewczymi elektrycznymi. Krok po kroku przejdziemy przez montaż rozdzielnicy i puszek, dbając o normy bezpieczeństwa, byś czuł się pewnie przy samodzielnych pracach.

jak położyć instalację elektryczną w mieszkaniu

Projekt instalacji elektrycznej w mieszkaniu

Projekt instalacji elektrycznej w mieszkaniu

Projekt instalacji elektrycznej to podstawa każdego mieszkania, nowego czy modernizowanego. Zaczynasz od inwentaryzacji pomieszczeń i listy urządzeń, które będą podłączone. Certyfikowany elektryk sporządzi schemat zgodny z normą PN-IEC 60364, uwzględniając obciążenia i trasy przewodów. Taki dokument nie tylko zapewnia bezpieczeństwo, ale też ułatwia uzgodnienia z administracją budynku. Bez niego ryzykujesz odmowę odbioru lub przeróbki po fakcie.

W projekcie zaznaczasz punkty gniazdek, włączników i oświetlenia z dokładnymi wymiarami. Uwzględniasz osobne obwody dla kuchni, łazienki i grzewczych elementów. Dodajesz schemat rozdzielnicy z zabezpieczeniami. To mapa, po której będziesz się poruszać podczas montażu. Pamiętaj o uziemieniu we wszystkich obwodach.

Elementy obowiązkowe w projekcie

  • Schemat jednokreskowy rozdzielnicy z wyłącznikami nadprądowymi i różnicowoprądowymi.
  • Rozmieszczenie puszek instalacyjnych w ścianach.
  • Obliczenia spadku napięcia na długich trasach przewodów.
  • Integracja z systemami inteligentnego domu, jeśli planujesz.

Projekt dostosowujesz do metrażu – w małym mieszkaniu wystarczy 10-15 obwodów, w większym nawet 25. Koszt projektu to inwestycja w spokój, bo pozwala uniknąć chaotycznego ciągnięcia kabli. Zawsze konsultuj z fachowcem, nawet przy samodzielnym montażu.

Zapotrzebowanie na moc w instalacji mieszkaniowej

Zapotrzebowanie na moc określa, ile energii potrzebuje twoje mieszkanie, by uniknąć przeciążeń. Sumujesz moce wszystkich urządzeń: lodówka 150 W, pralka 2000 W, czajnik 3000 W. Dla standardowego 50 m² liczymy 8-10 kW na mieszkanie. Dodaj 20% zapasu na przyszłe sprzęty. To klucz do doboru bezpieczników i przewodów.

W kuchni i łazience obciążenia rosną przez urządzenia grzewcze. Oblicz osobno obwody siłowe dla piekarnika czy bojlera. Norma sugeruje max 16 A na obwód oświetleniowy, 25 A dla gniazdek. Użyj kalkulatora online lub arkusza, mnożąc moc przez współczynnik zapotrzebowania.

Typowe moce urządzeń w mieszkaniu

Wykres pokazuje, jak szybko rosną sumy – stąd potrzeba wielu obwodów. W modernizowanym lokalu mierzysz istniejącą moc przy liczniku. Dla grzewczych elektrycznych dodajesz dedykowane linie o wyższej mocy. To zapobiega skokom napięcia i awariom.

Po obliczeniach zapisujesz tabelę z prądami znamionowymi. Na przykład, 3000 W przy 230 V to ok. 13 A. Mnożysz przez 1,45 dla bezpieczeństwa. Tak dobierasz bezpieczniki. Regularnie aktualizuj obliczenia przy nowych urządzeniach.

Dobór przewodów do instalacji elektrycznej

Dobór przewodów zaczyna się od przekroju dostosowanego do prądu i długości trasy. Dla oświetlenia stosuj YDYp 3x1,5 mm², gniazdek 3x2,5 mm². Przewody miedziane są standardem ze względu na niską rezystancję. Unikaj aluminiowych bez konsultacji. Zawsze z żółto-zieloną żyłą uziemiającą.

W obwodach grzewczych wybierz grubsze, np. 3x4 mm² lub 3x6 mm² dla konwektorów. Spadek napięcia nie może przekroczyć 5% na trasie. Użyj tabeli normy PN-IEC, mnożąc prąd przez długość. Peszel lub rura osłonowa chroni przed uszkodzeniami mechanicznymi.

Przekroje przewodów a obciążalność

  • 1,5 mm²: do 10 A, oświetlenie.
  • 2,5 mm²: do 16 A, gniazda ogólne.
  • 4 mm²: do 25 A, kuchnia, grzewcze małe.
  • 6 mm²: do 32 A, bojler, piekarnik.

Przy zakupie sprawdzaj oznaczenia: YDYp o2z – płaski, bezhalogenowy. W wilgotnych miejscach stosuj typy z izolacją XLPE. Montaż w bruzdach pozwala na dłuższe trasy bez strat. Testuj ciągłość po ułożeniu.

Dla inteligentnych instalacji przewidź dodatkowe żyły sterujące. To minimalny koszt, a ułatwia rozbudowę. Zawsze tnij przewody z zapasem 20% na puszki.

Montaż rozdzielnicy w mieszkaniu

Rozdzielnica główna to serce instalacji, montowana w kuchni lub przedpokoju na wysokości 1,5 m. Wybierz modułową z miejscem na 24-36 moduły. Zainstaluj główny wyłącznik nadprądowy i RCD 30 mA na całą instalację. Podziel obwody na grupy: oświetlenie, gniazda, siłowe.

Podłącz przewód zasilający od licznika: faza, neutralny, uziemienie. Użyj zacisków śrubowych lub sprężynowych. Etykietuj każdy obwód taśmą. Wyłączniki nadprądowe: B dla oświetlenia, C dla silników. RCD chroni przed porażeniem prądem upływowym.

  • Główny RCD 63 A / 30 mA.
  • Wyłączniki 16 A dla gniazdek.
  • 25 A dla kuchni.
  • 32 A dla grzewczych.

W modernizowanym mieszkaniu wymień starą rozdzielnicę na nowoczesną z wskaźnikami LED. To podnosi bezpieczeństwo i pozwala na zdalne sterowanie. Przed zasypaniem sprawdź połączenia multimetrem.

Dodaj miejsce na licznik dwukierunkowy, jeśli planujesz fotowoltaikę. Rozdzielnica powinna być łatwo dostępna do konserwacji.

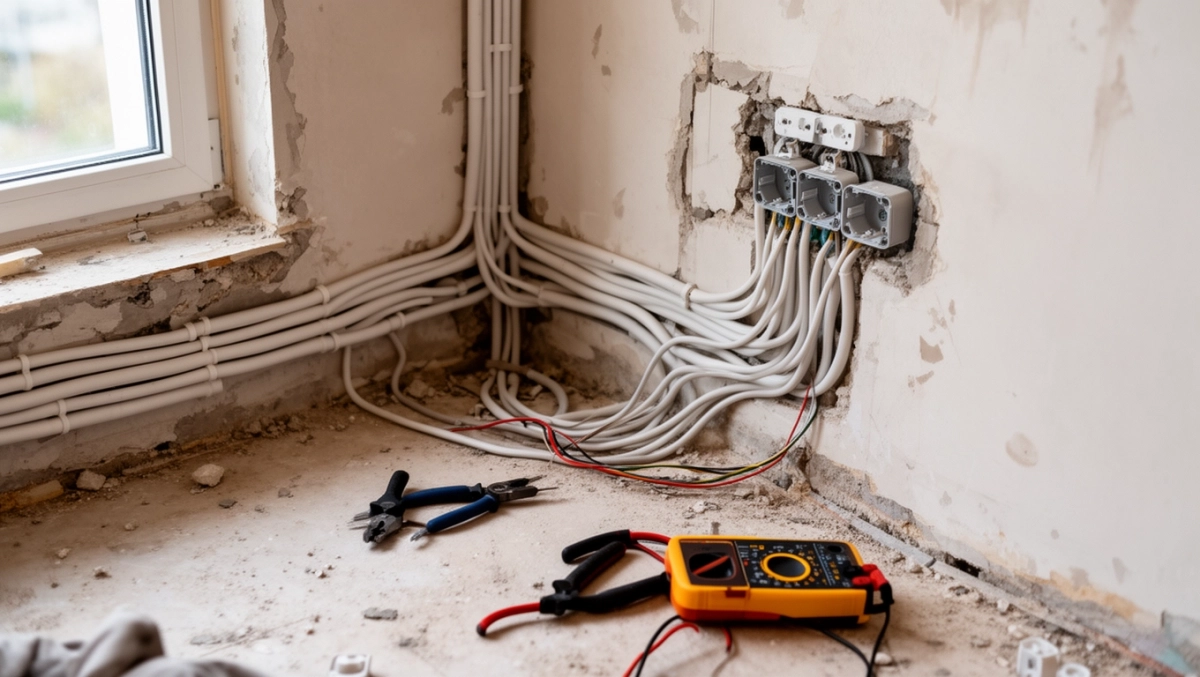

Układanie przewodów pod tynkiem w mieszkaniu

Układanie przewodów pod tynkiem wymaga frezowania bruzd o głębokości 2-3 cm w ścianach gipsowych lub betonowych. Trasuj poziomo i pionowo, unikając skrzyżowań z rurami wod-kan na mniej niż 30 cm. Zaczynaj od puszek pod gniazda i włączniki. Użyj poziomicy dla prostych linii.

W puszce instalacyjnej zostaw 15-20 cm zapasu przewodu. Peszel fi 16-20 mm ułatwia ciągnięcie i wymianę. W sufitach podwieszanych stosuj drabinki kablowe. Unikaj zagięć ostrzejszych niż 90 stopni. Po ułożeniu zasyp min. 1 cm tynku ochronnego.

Zasady trasowania

  • Odległość od sufitu: 15 cm dla poziomych.
  • Od podłogi: 30 cm dla gniazd.
  • Osobne trasy dla niskiego i wysokiego napięcia.
  • Min. 10 cm od gazu i CO.

W łazienkach stosuj IP44 puszki. Dla dłuższych tras łącz segmentowo z puszkami rozgałęźnymi. Po tynkowaniu sprawdź ciągłość i izolację. To etap, gdzie precyzja decyduje o trwałości.

Przy modernizacji kuś przez wiercenie udarowe, minimalizując pył. Wentyluj pomieszczenie i używaj odkurzacza budowlanego.

Integracja instalacji z grzewczymi elektrycznymi

Integracja z grzewczymi elektrycznymi wymaga osobnych obwodów dla mat grzewczych, konwektorów drabinkowych czy promienników. Dedykuj linie 3x4 mm² z termostatem i zabezpieczeniem termicznym. Unikaj wspólnych tras z oświetleniem, by nie zakłócać sterowania. Norma PN-IEC wymaga ochrony przed przegrzaniem.

Maty pod lustro podłączasz przez czujnik wilgoci i termostat pokojowy. Konwektory w łazience – z RCD 10 mA. Przewody grzewcze typu KZT układaj w podłodze z izolacją. Oblicz moc na m²: 150-200 W dla komfortu.

  • Osobny obwód na każdy termostat.
  • Sterowanie zegarowe dla oszczędności.
  • Integracja z appką dla zdalnego dostępu.

W kominkach elektrycznych stosuj KGJZ z rdzeniem samoregulującym. To zapobiega lokalnym przegrzaniom. Przed montażem sprawdź podłoże pod maty. Profesjonalne pomiary po integracji potwierdzają bezpieczeństwo.

Dla całorocznego ogrzewania planuj 100 W/m², z buforem akumulatorów. To podnosi efektywność i komfort mieszkania.

Rozmieszczenie gniazdek w instalacji mieszkaniowej

Rozmieszczenie gniazdek kieruj normami: 30 cm nad podłogą, co 3-4 m w ścianach. W kuchni nad blatem co 1 m, z potrójnymi. Łazienka: strefy 0-2 bez gniazdek lub z IPX4. Zawsze z uziemieniem i osłonami dla dzieci.

W sypialniach 4-6 na ścianę, salon 8-12. Nad TV podwójne z USB. Włączniki na 110 cm, oświetlenie centralne i kinkiety. Puszki natynkowe w modernizacjach oszczędzają czas.

Standardowa liczba gniazdek na pomieszczenie

  • Kuchnia: 12-20.
  • Salon: 10-15.
  • Sypialnia: 6-8.
  • Łazienka: 2-4 (strefa 3).

Montaż: wbij bolce uziemiające, skręć zaciski. Testuj polaryzację. W nowym lokalu przewidź multimedia w każdym pokoju. To ułatwia życie z ładowarkami i gadżetami.

Dla grzewczych gniazda dedykowane blisko termostatu. Unikaj przedłużaczy – lepiej więcej punktów. Po podłączeniu zrób próbę obciążeniową.

Pytania i odpowiedzi

  • Jak zaprojektować instalację elektryczną w mieszkaniu?

    Instalacja musi być zaprojektowana przez certyfikowanego specjalistę zgodnie z normami PN-IEC 60364. Sporządź szczegółowy projekt uwzględniający obciążenia mocy, rozmieszczenie gniazdek, oświetlenia i urządzeń grzewczych elektrycznych.

  • Jakie przewody wybrać do instalacji elektrycznej?

    Wybierz przewody o odpowiednim przekroju, np. YDYp 3x2,5 mm² dla obwodów oświetleniowych, dostosowane do prądu znamionowego i długości tras. Dla systemów grzewczych elektrycznych, jak maty grzewcze czy promienniki, dedykuj osobne obwody z przewodami typu KZT lub KGJZ.

  • Jak układać przewody i montować gniazda w mieszkaniu?

    Trasuj przewody w bruzdach ściennych lub peszlach pod tynkiem, unikając skrzyżowań z instalacjami wodno-kanalizacyjnymi i zachowując min. 30 cm odległości. Montuj gniazda na wysokości 30 cm, włączniki na 110 cm, zawsze z uziemieniem. Zainstaluj rozdzielnicę z wyłącznikami RCD 30 mA i nadprądowymi.

  • Czy instalację elektryczną powinien wykonać profesjonalista?

    Tak, zleć instalację certyfikowanemu instalatorowi specjalizującemu się w systemach grzewczych elektrycznych. Przed uruchomieniem wykonaj pomiary rezystancji izolacji, impedancji pętli zwarciowej i testy RCD, dokumentując je w protokole, aby uniknąć zagrożeń pożarowych i porażenia.
