Jak narysować rzut mieszkania 2025: Kompletny poradnik

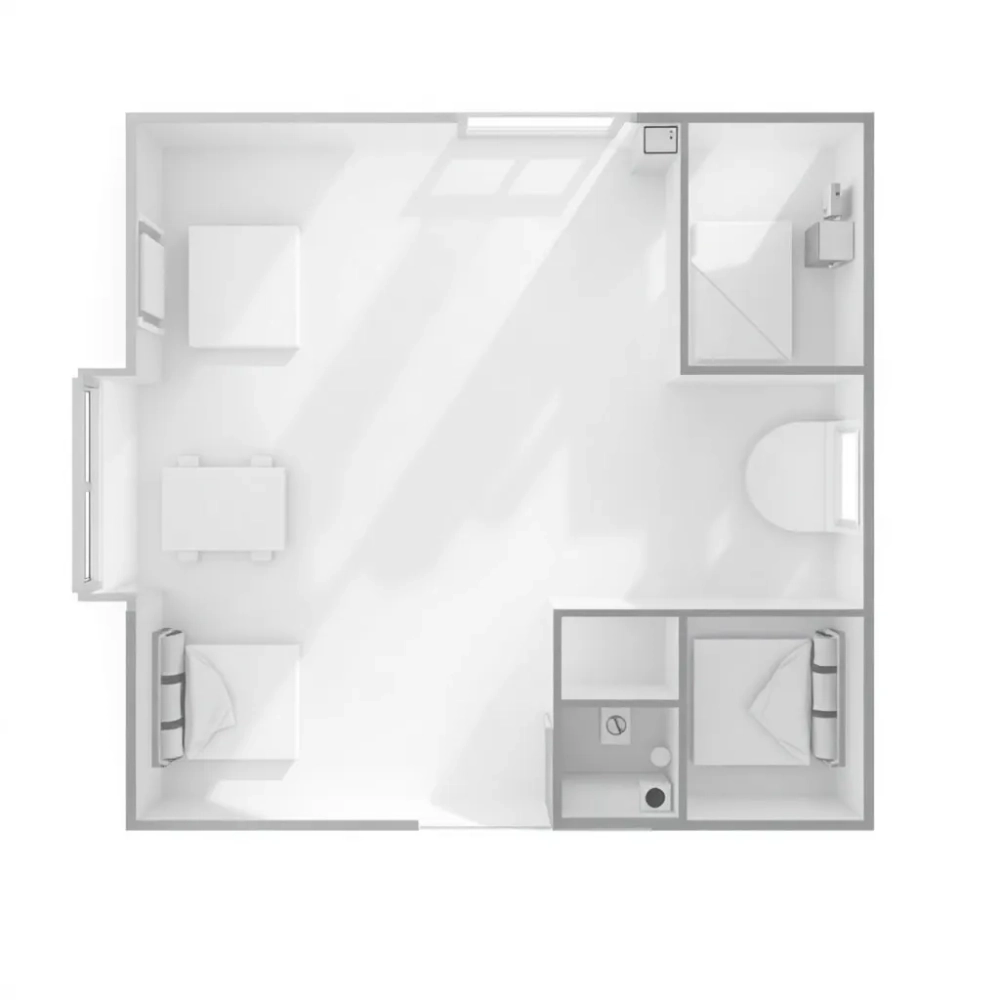

Zacznijmy od zadania, które często spędza sen z powiek wielu osobom planującym przestrzeń swoich marzeń: Jak narysować rzut mieszkania? Bez obaw, nie jest to czarna magia. W skrócie, jest to proces tworzenia schematycznego rysunku, który pokazuje układ pomieszczeń, elementów konstrukcyjnych oraz mebli, widziany z góry, niczym boskie spojrzenie na Twój przyszły dom.

• Narzędzia i oprogramowanie do rysowania rzutu
• Symbole i oznaczenia w rzucie architektonicznym
• Wymiary i proporcje w rzucie mieszkania
• Q&A

Kiedy mówimy o tworzeniu rzutu mieszkania, w rzeczywistości otwieramy drzwi do świata planowania przestrzennego, gdzie każdy centymetr ma znaczenie. Analiza dostępnych rozwiązań na rynku, od prostych szkicowników po zaawansowane pakiety oprogramowania, ujawnia pewne interesujące trendy. Tradycyjne metody nadal mają swoje zastosowanie, ale to cyfrowe narzędzia zyskują na popularności, oferując niespotykaną precyzję i elastyczność w modyfikacji projektów.

Z powyższej tabeli jasno wynika, że spektrum możliwości jest szerokie i zależy od indywidualnych potrzeb, umiejętności oraz głębokości, w jakiej chcemy zanurzyć się w proces projektowania. Od zera do bohatera architektonicznego, droga jest długa, ale satysfakcjonująca. Wybór odpowiedniego narzędzia to klucz do sukcesu, ponieważ rzut mieszkania to coś więcej niż tylko rysunek; to mapa, która poprowadzi Cię przez proces tworzenia idealnego wnętrza.

Pamiętajmy, że każdy projekt jest swego rodzaju dialogiem z przestrzenią, gdzie odpowiadamy na jej potrzeby i adaptujemy ją do naszych oczekiwań. Nie bójmy się eksperymentować, bo w końcu najlepsze rozwiązania często rodzą się z odwagi i chęci wyjścia poza utarte schematy.

Zobacz także: Rysowanie rzutu mieszkania 2025: Programy i porady

Narzędzia i oprogramowanie do rysowania rzutu

Wybór odpowiednich narzędzi to fundament każdej pracy, a w przypadku tworzenia rzutu mieszkania jest to decyzja, która zaważy na precyzji, szybkości i finalnym efekcie. Od wieków ludzkość szkicowała swoje idee, ale dopiero era cyfrowa zrewolucjonizowała ten proces. Możemy postawić na sprawdzone metody "papier i ołówek", co dla wielu jest niczym terapia. Tu potrzebujesz przede wszystkim cierpliwości, dobrego ołówka (np. twardość HB lub B dla linii konturowych, 2H dla delikatnych siatek), solidnej gumki do mazania (kauczukowej, by nie niszczyć papieru) i arkusza papieru milimetrowego. Papier milimetrowy to istny "cheat sheet" dla początkujących, ponieważ wbudowane siatki ułatwiają zachowanie proporcji i skali. Rysowanie ręczne to doskonały sposób na zrozumienie przestrzeni, proporcji i budowanie intuicji architektonicznej.

Jeśli jednak Twoja cierpliwość jest na wagę złota, a precyzja i możliwość szybkiej modyfikacji to Twój priorytet, powinieneś spojrzeć w kierunku oprogramowania. Programy CAD, czyli Computer-Aided Design, to de facto standard w branży architektonicznej i inżynieryjnej. AutoCAD, choć bywa postrzegany jako skomplikowany kombajn, w rzeczywistości oferuje ogromną elastyczność. Od wersji LT, która koncentruje się na rysowaniu 2D, po pełne wersje, które integrują modelowanie 3D. Przeciętny projekt mieszkania w AutoCADzie to często kilkadziesiąt warstw, na których precyzyjnie segregujesz elementy: ściany, okna, instalacje. Czas nauki dla podstawowej znajomości programu to około 40-60 godzin intensywnego kursu.

Alternatywą dla czystego CAD są rozwiązania BIM (Building Information Modeling), takie jak Revit czy ArchiCAD. To oprogramowanie nie tylko rysuje, ale tworzy inteligentne modele, które zawierają informacje o wszystkich elementach budynku. Jeśli narysujesz ścianę w Revicie, program "wie", że to ściana, a nie tylko linia – ma grubość, materiał, wytrzymałość. Zmiana wymiaru okna w jednym miejscu automatycznie aktualizuje wszystkie powiązane widoki, kosztorysy i przekroje. Dla hobbysty może to być przerost formy nad treścią, ale dla profesjonalisty to oszczędność setek godzin pracy. Koszty licencji bywają wyższe, np. Revit to wydatek rzędu 5000-8000 PLN rocznie, jednakże czas potrzebny na nauczenie się tego oprogramowania dla podstawowych funkcji to około 80-120 godzin, ale dla zaawansowanych projektów może być to kwestia miesięcy.

Dla tych, którzy stawiają pierwsze kroki i chcą narysować rzut mieszkania w sposób szybki i intuicyjny, rynek oferuje wiele darmowych lub tanich aplikacji online. RoomSketcher, Planner 5D czy Floorplanner to doskonałe przykłady. Nie wymagają instalacji, są dostępne z poziomu przeglądarki i zazwyczaj posiadają rozbudowane biblioteki gotowych obiektów – mebli, sprzętów AGD, sanitariatów. Zaletą jest ich łatwość użycia – interfejs często opiera się na prostym "przeciągnij i upuść", co sprawia, że w ciągu kilkunastu minut można stworzyć zadowalający szkic. Większość oferuje także proste wizualizacje 3D, co jest cennym bonusem. Wadą bywa ograniczona precyzja i brak zaawansowanych funkcji technicznych. Koszt wersji premium zaczyna się od około 150-200 PLN rocznie, oferując dostęp do większej liczby modeli i funkcji.

Pamiętajmy, że narzędzia to tylko środek do celu. Nawet najbardziej zaawansowane oprogramowanie nie zastąpi wiedzy, wyobraźni i zrozumienia podstawowych zasad projektowania. Jeśli dopiero zaczynasz, spróbuj sił w tradycyjnym rysowaniu, a następnie przejdź do prostszych aplikacji online. Gdy poczujesz się pewniej, możesz rozważyć bardziej profesjonalne programy CAD lub BIM, aby tworzyć projekty z niemal chirurgiczną precyzją. Co do cen, to np. za 50 dobrych kartek papieru milimetrowego zapłacisz około 20-30 PLN, a za zestaw dobrych ołówków około 15-25 PLN. Myślę, że to świetna inwestycja dla każdego kto chce sprawdzić swoje umiejętności na początek.

Symbole i oznaczenia w rzucie architektonicznym

Aby skutecznie komunikować się językiem architektury, konieczne jest zrozumienie i prawidłowe stosowanie symboli oraz oznaczeń. To jest trochę jak nauka nowego języka, gdzie każdy znak ma swoje ścisłe znaczenie. Bez nich, rzut mieszkania byłby chaotycznym zbiorem linii. Standaryzacja tych symboli to klucz do czytelności i uniknięcia błędów na etapie wykonawczym. Wyobraź sobie budowlańca, który patrzy na Twoje linie i nie wie, czy to ściana, czy rura kanalizacyjna. Chaos! Dlatego właśnie każdy element w rzucie ma swój graficzny odpowiednik.

Najbardziej podstawowe elementy to oczywiście ściany. Grubość linii, którą je rysujemy, jest niezwykle ważna. Zazwyczaj grube linie (0.5 mm - 0.7 mm) oznaczają ściany przekrojowe, czyli te, które są przecięte płaszczyzną rzutu. Cieńsze linie (0.2 mm - 0.35 mm) to ściany widoczne, ale nieprzecięte, na przykład te powyżej lub poniżej poziomu cięcia. Grubość ściany wewnętrznej w rzucie standardowo wynosi 10-12 cm (na przykład bloczki gipsowe), natomiast zewnętrznej 25-40 cm, w zależności od materiału i izolacji. Linie osi konstrukcyjnych to delikatne kreski z punktem pośrodku, zazwyczaj w kolorze szarym lub cienkiej linii, które przechodzą przez środek symetrii elementów konstrukcyjnych, ułatwiając precyzyjne wymiarowanie i pozycjonowanie. Są fundamentem dla wszystkich innych wymiarów na rysunku.

Drzwi są kluczowe dla funkcjonalności przestrzeni i są oznaczane łukiem, który wskazuje kierunek otwierania skrzydła. Oś zawiasu drzwi powinna być precyzyjnie zaznaczona. Standardowa szerokość drzwi wewnętrznych to 80 cm, a drzwi wejściowych 90-100 cm. Wysokość drzwi to zazwyczaj 200-210 cm. W rzucie drzwi wyglądają jak przerwane linie ściany z małym prostokątem (oś obrotu) i łukiem pokazującym zasięg otwarcia. Z kolei okna to dwie lub trzy równoległe linie (zależnie od tego, czy okno jest jednoszybowe, czy wieloszybowe), często z dodatkowym łukiem wskazującym kierunek otwierania skrzydła. Zdarza się też, że symbol okna zawiera linię grubszą od strony zewnętrznej i cieńszą od strony wewnętrznej. Ich wymiary mogą być bardzo zróżnicowane, od 60 cm do nawet 200-300 cm szerokości, i od 60 do 240 cm wysokości.

Urządzenia sanitarne, takie jak umywalki, toalety czy prysznice, mają swoje uproszczone, schematyczne kształty. Umywalka to zazwyczaj prostokąt z okrągłym lub owalnym wgłębieniem. Toaleta to prostokąt z symbolem miski WC i spłuczki. Prysznic to kwadrat lub prostokąt z symbolem kranu i słuchawki. Każdy taki element ma standardowe wymiary – na przykład, umywalka to zazwyczaj 45-60 cm szerokości, toaleta około 35-40 cm szerokości i 60-70 cm głębokości. Wykorzystanie tych symboli jest absolutnie kluczowe dla efektywnego projektowania łazienek czy kuchni. Co do mebli, takich jak szafy, łóżka, stoły czy fotele, używa się schematycznych rysunków, które mają przybliżyć skalę i rozmieszczenie wyposażenia, ale nie muszą być to precyzyjne projekty stolarskie. Ważne jest, by pokazywały funkcję i zajmowaną powierzchnię. Na przykład łóżko dwuosobowe to zazwyczaj 160-200 cm szerokości i 200-220 cm długości.

Punkty elektryczne, gniazdka, włączniki, oświetlenie – to wszystko ma również swoje symbole, często zbliżone do międzynarodowych norm, choć w każdym kraju mogą występować drobne różnice. Na przykład, gniazdko to zazwyczaj mały kwadrat lub okrąg z linią wskazującą jego umiejscowienie na ścianie. Lampy sufitowe to okrąg z krzyżykiem, a kinkiety to mały trójkąt lub inny prosty kształt. Ważne jest także opisywanie wszystkich tych elementów: numeracja pomieszczeń, oznaczenia materiałów, opisy dotyczące funkcji (np. "kuchnia", "sypialnia"). Bez tych detali projekt pozostaje niedokończony. Sumienne nanoszenie tych symboli i oznaczeń pozwala na stworzenie klarownego i funkcjonalnego projektu, który może być interpretowany przez każdego, kto zna branżowe konwencje.

Wymiary i proporcje w rzucie mieszkania

Rzut mieszkania to nie tylko estetyczny obrazek; to precyzyjna mapa, której sens opiera się na dokładnych wymiarach i odpowiednich proporcjach. Pamiętasz, jak kiedyś moja babcia opowiadała, że "dobrze wymierzony krawiec dwukrotnie nie mierzy"? Ta zasada ma zastosowanie również w architekturze. Błędy w wymiarowaniu to kosztowne pomyłki na etapie budowy i frustracja z niewygodnych, źle zaprojektowanych przestrzeni. Dlatego też każda, nawet najmniejsza ściana, każdy otwór drzwiowy czy okienny musi być zwymiarowany z dokładnością do centymetra, a najlepiej do milimetra, zwłaszcza jeśli projekt jest skomplikowany. Wszystkie wymiary należy podawać w metrach lub centymetrach, z jasno określonymi jednostkami.

Kluczowa jest również skala rzutu. Najczęściej stosowane skale w rzutach mieszkania to 1:50 lub 1:100. Skala 1:50 oznacza, że 1 centymetr na rysunku odpowiada 50 centymetrom w rzeczywistości. To daje dobrą czytelność i pozwala na pokazanie szczegółów, takich jak grubości ścian czy umiejscowienie gniazdek. Skala 1:100 jest bardziej ogólna, 1 cm to 100 cm (czyli 1 metr) w rzeczywistości, używana głównie do prezentowania ogólnego układu pomieszczeń w większych obiektach. Wybór skali zależy od celu rysunku i poziomu szczegółowości, który chcemy osiągnąć. Na przykład, jeśli rysujemy rzut kuchni, to skala 1:25 lub nawet 1:20 pozwoli na precyzyjne rozplanowanie sprzętów.

Prawidłowe proporcje wnętrz to coś więcej niż tylko estetyka – to ergonomia i funkcjonalność. Weźmy na przykład korytarz. Standardowa szerokość korytarza w mieszkaniu to minimum 90 cm, aby swobodnie minęły się dwie osoby, a także, co równie ważne, aby można było bez problemu wnieść większe meble, jak szafy czy kanapy. Idealna szerokość to 100-120 cm. Drzwi wejściowe, jak wspomniałem wcześniej, powinny mieć co najmniej 90 cm szerokości, a wewnętrzne 80 cm. Te "złote zasady" nie są fanaberią, lecz wynikiem wieloletnich doświadczeń i badań nad użytecznością przestrzeni. Brak wystarczającej szerokości korytarza może prowadzić do nieustannej irytacji, gdy po prostu "nie mieścisz się" z codziennymi czynnościami.

Przepisy budowlane narzucają również minimalne wymagania dotyczące powierzchni i kubatury pomieszczeń, aby zapewnić komfort i bezpieczeństwo użytkowania. Przykładowo, minimalna powierzchnia użytkowa sypialni dla jednej osoby to zazwyczaj około 8-10 m², dla dwóch osób – około 12-14 m². Minimalna powierzchnia kuchni, jeśli jest to oddzielne pomieszczenie z oknem, to najczęściej około 6-8 m², ale jeśli kuchnia jest połączona z salonem, wymagania mogą być inne. Wysokość pomieszczeń mieszkalnych musi wynosić co najmniej 250 cm w świetle, choć deweloperzy często oferują mieszkania z wysokością 270 cm, co znacznie poprawia poczucie przestrzeni. W przypadku pomieszczeń niemieszkalnych, takich jak spiżarnie czy garderoby, wymagania te mogą być nieco niższe.

Co jeszcze warto wymiarować? Dosłownie wszystko! Grubość ścian działowych (zazwyczaj 10-12 cm), wymiary słupów (jeśli są), kominy (np. 36x36 cm dla pojedynczego kanału), umiejscowienie instalacji (wod-kan, elektrycznych, wentylacyjnych), odległości pomiędzy elementami wyposażenia (np. minimalna odległość pomiędzy toaletą a umywalką to 20 cm, aby swobodnie stać). Należy pamiętać, że wymiary na rzucie powinny odzwierciedlać wymiary w stanie surowym, przed położeniem tynków i wykończeń. Dopełnieniem wymiarowania są osie konstrukcyjne, które są liniami pomocniczymi przechodzącymi przez charakterystyczne punkty budynku, takie jak środek ściany nośnej czy oś słupa, a następnie do nich odnosi się pozostałe wymiary. Precyzyjne zwymiarowanie jest pracochłonne, ale niezmiernie ważne dla powodzenia projektu i bezproblemowej realizacji. To taka podstawa, bez której nawet najbardziej kreatywne pomysły pozostają tylko pustymi marzeniami.
