Erkado drzwi przesuwne montaż krok po kroku bez błędów

Siedemdziesiąt procent reklamacji w branży stolarskiej wynika z błędów montażowych, nie z wad fabrycznych produktu. Właśnie dlatego instrukcja wideo drzwi ERKADO to nie gadżet marketingowy, lecz realne zabezpieczenie Twojego czasu i budżetu. Poniższy przewodnik scala wszystkie oficjalne filmy montażowe w jeden logiczny ciąg, dodając kontekst, listy narzędzi i tabele poziomu trudności, których próżno szukać gdziekolwiek indziej.

• Przygotowanie do montażu drzwi: narzędzia, pomiary, aklimatyzacja
• Regulacja zawiasów drzwi bezprzylgowych i rewersyjnych
• Montaż drzwi rewersyjnych krok po kroku
• Instalacja drzwi HERSE SET EKO do mieszkania
• Montaż drzwi bezprzylgowych
• Drzwi stalowe z naświetlem bocznym i górnym
• System przesuwny chowany w ścianę: montaż krok po kroku
• Montaż systemu przesuwnego naściennego z zabudową ościeża
• Drzwi stalowe model Linden1
• Drzwi stalowe LUTTER 3 z naświetlem bocznym
• Drzwi ukryte COVERT
• System przesuwny do drzwi szklanych GRAF
• System przesuwny MAGIC
• Najczęstsze błędy montażowe i jak ich uniknąć
• Poziom trudności montażu: kiedy sam, kiedy fachowiec
• Checklista odbioru montażu

Przygotowanie do montażu drzwi: narzędzia, pomiary, aklimatyzacja

Zanim sięgniesz po wiertarkę, pomieszczenie musi spełniać trzy warunki jednocześnie: temperatura powietrza w granicach 15-25°C, wilgotność względna poniżej 60% oraz całkowicie suche i wykończone ościeże. Beton i tynk potrzebują co najmniej czterech tygodni wiązania, żeby oddać nadmiar wody do atmosfery. Drzwi drewniane z kolei wymagają siedmiu dni aklimatyzacji w docelowym pomieszczeniu, bo drewno higroskopijne pobiera i oddaje parę wodną, zmieniając wymiar nawet o 2-3% przy skoku wilgotności o 20 punktów procentowych.

Lista narzędzi i materiałów

• poziomica laserowa lub klasyczna 60 cm (dokładność 0,5 mm/m)
• wiertarko-wkrętarka z kompletem bitów PZ i Torx
• piła do drewna lub multitool z ostrzem do metalu
• klucz imbusowy 4 mm i 6 mm
• miarka zwijana, ołówek stolarski, kątownik 90°
• pianka montażowa niskoprężna (do 30% rozprężania wtórnego)
• kliny montażowe, rozpórki regulowane, taśma malarska
• silikon sanitarny lub akryl malarski do wykończenia

Wymiary ościeży dla standardowych szerokości skrzydła

Uwaga: przekątne ościeża muszą być identyczne, dopuszczalna różnica to maksymalnie 3 mm. Przekątna nierówna oznacza, że ościeżnica po zmontowaniu będzie się skręcać, a skrzydło zacznie ocierać o próg już po kilku tygodniach użytkowania.

Regulacja zawiasów drzwi bezprzylgowych i rewersyjnych

Drzwi bezprzylgowe otwierają się pełną powierzchnią skrzydła, dlatego wymagają zawiasów ukrytych o regulacji trójplaszczyznowej. Zawias taki pozwala przesuwać skrzydło w pionie, poziomie i regulować docisk do ościeżnicy bez demontażu.

W filmie instruktażowym producent pokazuje trzy etapy: poluzowanie śruby blokującej kluczem imbusowym 4 mm, korektę pozycji skrzydła o 1-2 mm w wybranym kierunku, a następnie dokręcenie blokady momentem 8 Nm. Brak momentu kontrolnego grozi albo samoczynnym obluzowaniem się zawiasu, albo pęknięciem tulei w drewnie.

Drzwi rewersyjne różnią się kierunkiem otwierania (skrzydło otwiera się na zewnątrz pomieszczenia). Regulacja przebiega identycznie, ale wymaga dodatkowego sprawdzenia kąta powrotu. Skrzydło rewersyjne musi wracać do pozycji zamkniętej samoczynnie pod wpływem sprężyny zawiasu.

Kiedy wezwać fachowca?

Regulację zawiasów wykonuj samodzielnie wyłącznie w drzwiach wewnętrznych, suchych, po okresie gwarancji. W drzwiach zewnętrznych stalowych lub w pierwszym roku użytkowania producenta regulację powinien przeprowadzić autoryzowany serwis, bo naruszona plomba gwarancyjna oznacza utratę ochrony.

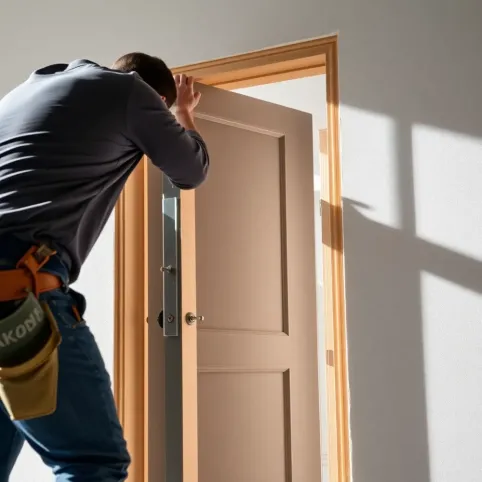

Montaż drzwi rewersyjnych krok po kroku

Montaż drzwi rewersyjnych zaczyna się od ustawienia ościeżnicy w otworze i rozparcia jej klinami na wysokości zawiasów oraz zamka. Poziomnica laserowa wyświetla idealną płaszczyznę, a rozpórka pozioma pilnuje, żeby górna belka nie wygięła się pod ciężarem pianki.

Po wstępnym ustawieniu nawiercasz otwory montażowe przez ościeżnicę w mur, wbiwasz kołki szybkiego montażu 8×100 mm i dokręcasz wkręty bez uprzedniego dociągania. Każdy wkręt dokręcasz stopniowo, przeskakując między stronami, żeby nie wciągnąć drewna asymetrycznie.

Kolejny etap to nałożenie pianki montażowej w szczelinę między ościeżnicą a murem, paskami o szerokości 2-3 cm, z zachowaniem przerw technologicznych co 15 cm. Pianka niskoprężna potrzebuje kilku godzin, żeby związać, i wtedy przychodzi czas na montaż skrzydła oraz regulację zawiasów.

Końcowy etap to montaż listew przypodłogowych, uszczelki opadającej i progu. W drzwiach rewersyjnych stosuje się uszczelkę automatyczną opadającą, która po zamknięciu skrzydła przylega do podłogi i blokuje przeciąg.

Instalacja drzwi HERSE SET EKO do mieszkania

HERSE SET EKO to komplet drzwiowy zaprojektowany pod samodzielny montaż w standardowym mieszkaniu w bloku. Zestaw zawiera ościeżnicę regulowaną, skrzydło przesuwne, prowadnicę górną i dolną oraz komplet okuć.

Instrukcja wideo prowadzi przez sześć kroków: skręcenie ościeżnicy na płasko, ustawienie w otworze, poziomowanie, montaż prowadnicy górnej w odległości równej grubości skrzydła + 5 mm, nałożenie skrzydła na prowadnicę i blokada mechanizmu jezdnego.

System działa na zasadzie pojedynczego wózka rolkowego z łożyskiem kulkowym, który przenosi obciążenie do 80 kg. Skrzydło chowa się w kasecie ściennej, więc przed montażem musisz zdecydować, czy ściana jest kartonowo-gipsowa (kaseta aluminiowa wsuwana w profil CW), czy murowana (kaseta stalowa obudowana płytą g-k).

Wskazówka: w ścianie murowanej kaseta musi być osadzona przed postawieniem ściany działowej, inaczej czeka Cię kucie i ponowne tynkowanie.

Montaż drzwi bezprzylgowych

Drzwi bezprzylgowe montuje się inaczej niż przylgowe, bo skrzydło po zamknięciu licuje się z ościeżnicą z obu stron. Efekt wizualny spektakularny, ale tolerancja wymiarowa spada do ułamków milimetrów.

Ościeżnica bezprzylgowa wymaga idealnie równego otworu, dlatego przed montażem sprawdź pion i poziom każdej krawędzi osobno. Nierówność 2 mm na wysokości ościeża spowoduje, że skrzydło będzie ocierać o górną belkę przy każdym zamknięciu.

Montaż przebiega według schematu identycznego jak drzwi rewersyjne, ale regulację zawiasów zaczynasz od docisku, nie od pionu. Zawias bezprzylgowy ma sprężynę, która domyka skrzydło, więc zbyt luźny docisk tworzy szczelinę, a zbyt mocny blokuje mechanizm domykający.

Drzwi stalowe z naświetlem bocznym i górnym

Drzwi stalowe z doświetleniem to konstrukcja wieloczęściowa, w której skrzydło główne współpracuje z ramą naświetla. Ciężar całego zestawu sięga 120-150 kg, więc montaż wymaga dwóch osób.

Etapy montażu obejmują złożenie ramy naświetla ze skrzydłem na płasko na podłodze, ustawienie całości w otworze z jednoczesnym poziomowaniem wszystkich elementów względem siebie, kotwienie ramy do muru w ośmiu punktach (po dwa na każdy słupek i górną belkę), a na końcu montaż szyb i uszczelek.

System przesuwny chowany w ścianę: montaż krok po kroku

System kieszeniowy to najbardziej skomplikowany z czterech systemów przesuwnych, ale daje 100% zysku powierzchni w stosunku do drzwi rozwieranych. Wymaga jednak ściany o grubości minimum 10 cm po zakończeniu zabudowy.

Instrukcja montażu systemu przesuwnego chowanego w ścianę składa się z dziewięciu etapów. Na początku montujesz kasetę stalową w otworze ściany nośnej lub działowej, kotwisz ją do podłogi i sufitu, a następnie zabudowujesz płytami gipsowo-kartonowymi na profilu CW75.

Prowadnica górna trafia do kasety w drugim etapie, po ustawieniu jej w linii sufitu. Wózek jezdny montujesz na skrzydle, a skrzydło nasuwasz na prowadnicę od strony kieszeni.

Szyna dolna odpowiada za stabilizację skrzydła w pionie, dlatego montujesz ją w posadzce na etapie układania paneli lub płytek. Bez szyny dolnej skrzydło kołysze się przy każdzym przeciągu i w końcu wypada z prowadnicy.

Trzeci etap to wykończenie ościeża po stronie korytarza listwami przypodłogowymi i kątownikami maskującymi. Szczelina między kasetą a ścianą musi zostać wypełniona akrylem elastycznym, bo kaseta pracuje termicznie i sztywny tynk pęka.

Tabela porównawcza systemów przesuwnych ERKADO

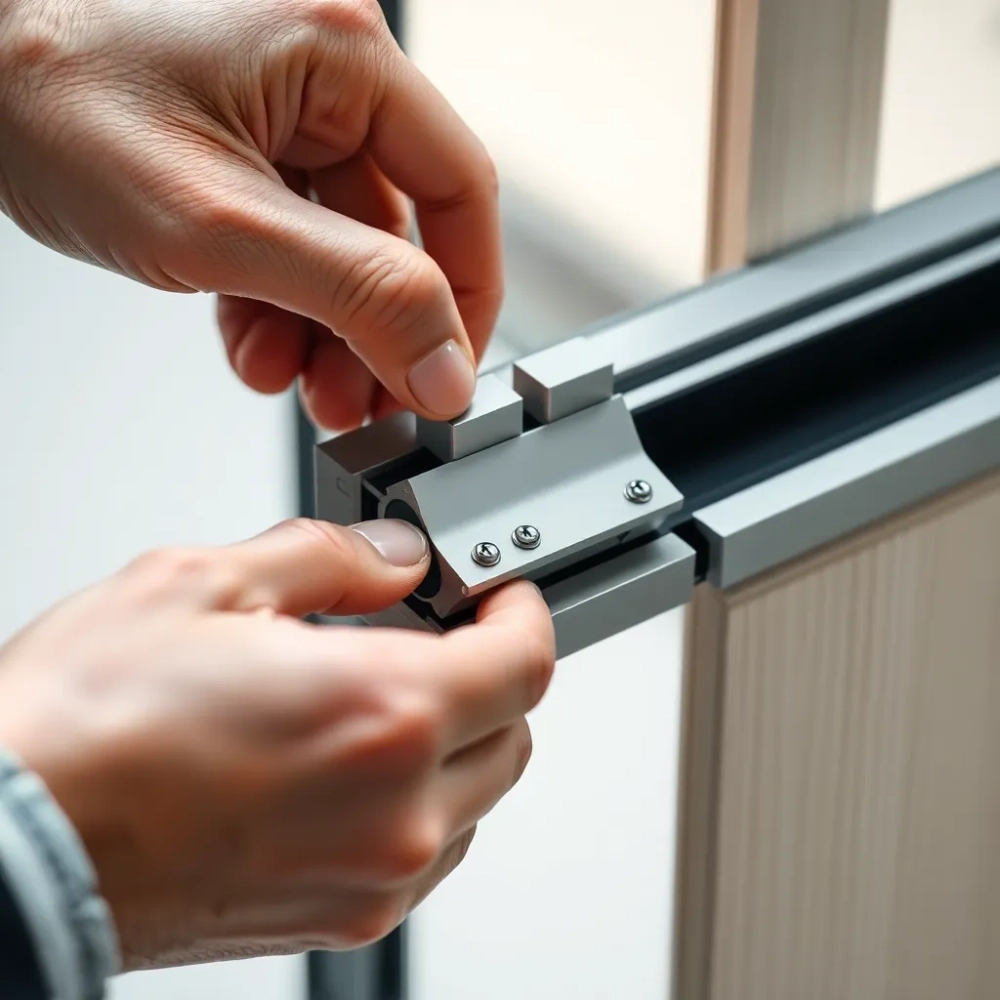

Montaż systemu przesuwnego naściennego z zabudową ościeża

System naścienny działa inaczej niż kasetowy, bo skrzydło jeździ po prowadnicy zamontowanej do ściany, a nie w jej wnętrzu. Zabudowa ościeża to opcjonalna oprawa maskująca mechanizm od strony pomieszczenia.

Montaż zaczynasz od wyznaczenia linii prowadnicy górnej, która musi biec równolegle do podłogi z dokładnością 1 mm na metr. Każda odchyłka przekłada się na samoczynne otwieranie lub zamykanie się skrzydła pod wpływem grawitacji.

Kolejny etap to montaż wsporników ściennych co 40-50 cm, wkręconych w kołki rozporowe dobrane do materiału ściany. W ścianie z cegły ceramicznej sprawdzają się kołki 8×80 mm, w betonie 8×60 mm, a w pustaku ceramicznym wyłącznie kołki chemiczne, bo zwykłe rozporowe wyrywają się przy obciążeniu dynamicznym.

Skrzydło zawieszasz na wózkach jezdnych po zamontowaniu prowadnicy, regulując wysokość śrubą nośną każdego wózka. Prowadnica dolna stabilizuje skrzydło w pionie, a jej montaż odbywa się w posadzce metodą wpuszczaną lub natynkową.

Zabudowa ościeża wygląda estetycznie, gdy listwy maskujące mają głębokość równą grubości mechanizmu jezdnego. Zabudowę montujesz po pełnej regulacji skrzydła, żeby móc skorygować ewentualne luzy.

Drzwi stalowe model Linden1

Linden1 to drzwi stalowe jednoskrzydłowe z wypełnieniem termoizolacyjnym i progiem aluminiowym z przegrodą termiczną. Producent dostarcza je w stanie zmontowanym w 90%, więc montaż ogranicza się do ustawienia ościeżnicy i zawieszenia skrzydła.

Współczynnik przenikania ciepła Ud dla tego modelu wynosi 1,3 W/(m²·K), co spełnia wymogi Warunków Technicznych 2022 dla ścian zewnętrznych w budynkach mieszkalnych. Normę PN-EN 14351-1 potwierdza deklaracja właściwości użytkowych dołączana do każdego egzemplarza.

Montaż zaczynasz od zdjęcia skrzydła z ościeżnicy, ustawienia ościeżnicy w otworze na klockach montażowych 10 mm i poziomowania w dwóch płaszczyznach. Po ustawieniu nawiercasz otwory przez ościeżnicę w mur, osadzasz kotwy montażowe i dokręcasz momentem 15 Nm.

Po zamontowaniu ościeżnicy nakładasz piankę termoizolacyjną, czekasz 24 godziny na związanie, montujesz skrzydło, regulujesz docisk i sprawdzasz płynność otwierania. Trzy pełne cykle otwarcia-zamknięcia weryfikują poprawność montażu.

Drzwi stalowe LUTTER 3 z naświetlem bocznym

LUTTER 3 różni się od Linden1 obecnością naświetla bocznego z szybą zespoloną bezpieczną. Łączna szerokość zestawu sięga 120 cm, więc otwór montażowy musi mieścić się w granicach 121-122 cm.

Instrukcja wideo pokazuje najpierw połączenie skrzydła z ramą naświetla za pomocą kątowników stalowych, a dopiero potem ustawienie całości w otworze. Takie rozwiązanie eliminuje ryzyko rozjechania się elementów podczas przenoszenia.

Regulacja zawiasów w drzwiach stalowych przebiega kluczem imbusowym 5 mm, a każdy zawias ma dwie śruby: jedną do regulacji pionu, drugą do docisku. Skrzydło stalowe waży 55-70 kg, więc do regulacji potrzebujesz drugiej osoby, która przytrzyma ciężar.

Drzwi ukryte COVERT

Drzwi ukryte COVERT to model, w którym ościeżnica licuje się z powierzchnią ściany, a skrzydło po zamknięciu zlew się z tynkiem dzięki warstwie podkładu i farby identycznej jak na ścianie. Efekt wymaga perfekcyjnego montażu, bo każde 2 mm odchyłki widać gołym okiem.

Montaż ościeżnicy aluminiowej COVERT różni się od klasycznej tym, że nie stosuje się pianki, lecz klej montażowy na bazie MS polimeru. Pianka sprężynuje i odkształca aluminiowy profil, a klej polimerowy twardnieje elastycznie, kompensując ruchy termiczne bez utraty geometrii.

Po ustawieniu ościeżnicy w otworze przykręcasz ją do profili CW ściany gipsowo-kartonowej wkrętami samogwintującymi 4,2×16 mm w rozstawie co 25 cm. Licowanie ościeżnicy z przyszłą powierzchnią ściany wymaga uwzględnienia grubości płyty g-k (12,5 mm) oraz warstwy tynku (3-5 mm).

Skrzydło ukryte regulujesz zawiasami 3D ukrytymi, które pozwalają korygować pozycję skrzydła w trzech kierunkach po zamontowaniu. Po regulacji i pomalowaniu ściany skrzydło staje się niewidoczne.

System przesuwny do drzwi szklanych GRAF

System GRAF obsługuje skrzydła szklane hartowane o grubości 8 lub 10 mm. Waga skrzydła 90 × 205 cm ze szkła hartowanego 10 mm wynosi 46 kg, mieści się w nośności systemu do 80 kg.

Montaż zaczynasz od zamocowania profilu górnego do ściany lub sufitu, w zależności od projektu. Profil aluminiowy anodowany ma fabryczne otwory co 30 cm i wymaga kotwienia w co drugim otworze.

Kolejny etap to osadzenie skrzydła szklanego w wózkach jezdnych za pomocą zacisków bocznych z wkładką gumową EPDM. Zacisk dokręcasz momentem 5 Nm, bo większy moment powoduje pęknięcie szkła hartowanego w punkcie kontaktu.

Prowadnica dolna w systemie GRAF pełni wyłącznie funkcję stabilizacyjną, a skrzydło utrzymuje się na górnych wózkach. Dolna prowadnica ma kształt litery V i wprowadzasz w nią skrzydło od góry po zawieszeniu.

Regulacja położenia skrzydła odbywa się śrubą nośną wózka górnego, a zakres korekty wynosi 5 mm w pionie. Po regulacji skrzydło powinno wisieć idealnie pionowo i przesuwać się bez oporu.

System przesuwny MAGIC

MAGIC to flagowy system przesuwny do drzwi ciężkich, z synchronizacją dwóch skrzydeł lub z ukrytym mechanizmem Soft-Close. System obsługuje skrzydła do 120 kg i szerokości 100 cm.

Montaż kasety MAGIC wymaga wzmocnienia ściany słupem stalowym HEB 100 lub podwójnym profilem CW50 z wypełnieniem betonowym. Skrzydło o masie 120 kg obciąża ścianę siłą 1,2 kN, a standardowa ściana g-k tego nie wytrzyma.

Instrukcja montażu systemu przesuwnego MAGIC obejmuje dziesięć etapów, w tym osadzenie kasety w otworze, montaż prowadnicy górnej z synchronizatorem, regulację napinacza łańcucha, montaż odbojników i próbę działania mechanizmu Soft-Close.

Soft-Close w systemie MAGIC działa na zasadzie tłumienia hydraulicznego z regulacją prędkości domykania w zakresie 0,2-0,5 m/s. Po zamontowaniu regulujesz siłę tłumienia kluczem imbusowym 2,5 mm, obracając śrubę o ćwierć obrotu do uzyskania płynnego hamowania.

Najczęstsze błędy montażowe i jak ich uniknąć

Pierwszy błąd to brak poziomowania ościeżnicy przed piankowaniem. Efekt: skrzydło ociera się o próg lub o górną belkę po kilku tygodniach użytkowania. Rozwiązanie: poziomica laserowa w dwóch prostopadłych kierunkach i sprawdzenie przekątnych przed aplikacją pianki.

Drugi błąd to zbyt mała ilość pianki lub jej nierównomierne rozłożenie. Pianka w jednym miejscu, pustka w drugim oznacza, że ościeżnica pracuje pod obciążeniem nierównomiernie i po roku wychyla się z pionu. Rozwiązanie: paski pianki o szerokości 2-3 cm w rozstawie co 15 cm, bez przerw.

Trzeci błąd to skręcanie ościeżnicy przy pompowaniu pianki, wynikające z nadmiernej ekspansji pianki wysokoprężnej. Rozwiązanie: pianka niskoprężna do 30% rozprężania wtórnego i rozpórki poziome utrzymujące geometrię ościeżnicy przez 12 godzin.

Czwarty błąd to montaż bez szczeliny dylatacyjnej między ościeżnicą a murem, szczególnie w drzwiach drewnianych. Drewno pęcznieje przy wzroście wilgotności, a brak szczeliny prowadzi do paczenia się skrzydła. Rozwiązanie: szczelina 10-15 mm wypełniona pianką elastyczną lub wełną mineralną.

Piąty błąd to pominięcie regulacji zawiasów po 2-4 tygodniach użytkowania. Nowe ościeżnice osiadają pod ciężarem pianki i skrzydła, a zawiasy wymagają korekty. Rozwiązanie: po miesiącu od montażu sprawdź pion, poziom i docisk, w razie potrzeby skoryguj.

Poziom trudności montażu: kiedy sam, kiedy fachowiec

Checklista odbioru montażu

• skrzydło otwiera się i zamyka płynnie, bez ocierania
• szczelina między skrzydłem a ościeżnicą jest równomierna (2-3 mm)
• zamek rygluje się bez oporu, klucz wchodzi gładko
• próg aluminiowy licuje się z posadzką (dopuszczalne 1 mm)
• pianka widoczna jest równomiernie w szczelinie, bez pustek
• uszczelki przylegają na całym obwodzie
• po 24 godzinach od zamontowania brak widocznych odkształceń ościeżnicy

Uwaga końcowa: montaż systemów przesuwnych ERKADO w pierwszym okresie gwarancyjnym powinien być wykonywany przez autoryzowane ekipy montażowe, inaczej producent odmówi uznania reklamacji. Powyższy przewodnik traktuj jako materiał poglądowy i weryfikacyjny, nie jako zachętę do łamania warunków gwarancji.

Źródła i normy

Dane techniczne oparte na normie PN-EN 14351-1 dotyczącej okien i drzwi, wymaganiach Warunków Technicznych 2022 (Dz.U. 2022 poz. 1225, § 328) oraz instrukcjach montażowych producenta. Współczynniki przenikania ciepła zgodne z PN-EN ISO 10077-1. Tolerancje wymiarowe wg PN-EN 1529 i PN-EN 1530. Wymagania dotyczące drzwi zewnętrznych wg PN-EN 1627-1630 (klasy odporności na włamanie RC1-RC6).
