Eclisse drzwi ukryte: montaż krok po kroku bez błędów

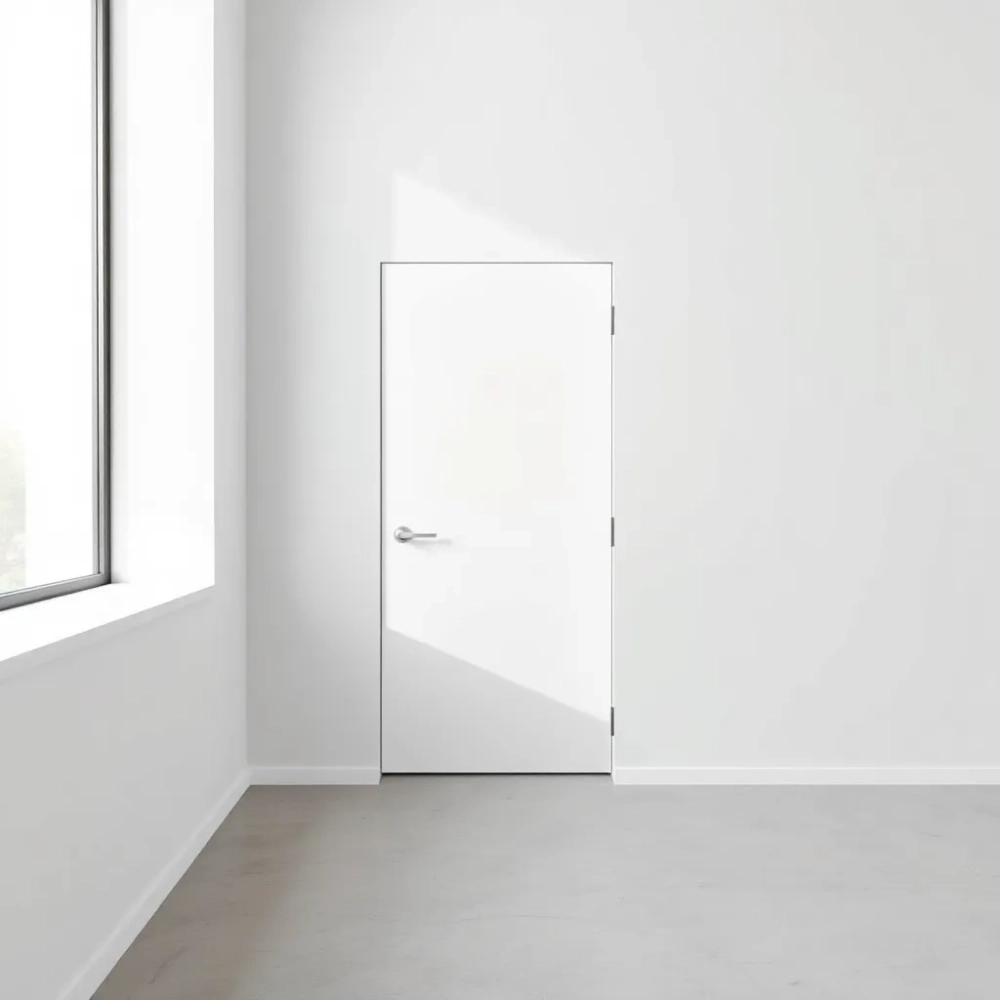

Masz do dyspozycji trzy metry ściany, a tradycyjne skrzydło otwierane na oścież zabiera Ci pół metra cennego metrażu po każdej stronie. Drzwi ukryte, całkowicie zlicowane ze ścianą, rozwiązują ten problem w sposób, którego żadne drzwi przesuwne po szynie na wierzchu nie są w stanie powtórzyć. W poniższym tekście znajdziesz pełną ścieżkę montażu kasety Eclisse od rozpakowania palety aż po pierwsze przesunięcie gotowego skrzydła, z konkretnymi wymiarami, normami i pułapkami, które na budowach powtarzają się regularnie.

• Kaseta Eclisse: co siedzi w ścianie i dlaczego to działa
• Kaseta Eclisse w ścianie murowanej: instrukcja krok po kroku
• Montaż kasety Eclisse w karton-gipsie 100 mm
• Najczęstsze błędy przy montażu drzwi ukrytych Eclisse

Kaseta Eclisse: co siedzi w ścianie i dlaczego to działa

Kaseta Eclisse to stalowa rama z podwójnie tłoczonej blachy ocynkowanej o grubości 0,8-1,2 mm, w której wózki jezdne poruszają się po aluminiowej prowadnicy zamontowanej w górnej poprzeczce. Profile nie są spawane, lecz łączone na zatrzaski oraz wkręty samogwintujące, co pozwala utrzymać geometrię podczas tynkowania i zapobiega odkształceniom pod wpływem naprężeń termicznych. Cynk ogniowy na stali stanowi ochronę katodową: nawet po uszkodzeniu warstwy farby nie rozpoczyna się korozja, bo cynk poświęca się jako anoda.

Brak listew maskujących to świadomy wybór producenta. Profile kasety licują się z płaszczyzną tynku, więc po wykończeniu ściany widać wyłącznie szczelinę szerokości 3 mm między ścianą a krawędzią skrzydła. Dolna poprzeczka z klipsami sprężystymi trzyma skrzydło stabilnie przy ruchu, jednocześnie pozwalając na jego demontaż bez użycia narzędzi w razie remontu.

Wózki jezdne pracują na łożyskach kulkowych zamkniętych, smarowanych fabrycznie. Dzięki temu nominalny hałas przesuwu przy skrzydle 80 kg wynosi 28-32 dB, czyli mniej niż cicha rozmowa w domu. To różnica, którą słychać natychmiast po zamontowaniu.

Trzeba uczciwie dodać, że kaseta chowana w ścianę nie jest odpowiednia wszędzie. Ściany nośne w budynkach wielorodzinnych często nie pozwalają na wkucie głębokiego profilu, a w lokalach z wykończoną podłogą montaż wiąże się z koniecznością podniesienia poziomu posadzki przy ścianie kieszeni. W takich sytuacjach pozostają drzwi obrotowe lub systemy na szynie zewnętrznej z ukrytym mocowaniem.

Jakie drzwi można wstawić do kasety Eclisse

Kaseta obsługuje skrzydła drewniane, szklane hartowane, aluminiowe ramowe oraz pełnoszklane o grubości 8-10 mm. Wymiary w świetle przejścia mieszczą się najczęściej w zakresie 600-1000 mm szerokości i 2000-2400 mm wysokości. Bezprzylgowość to warunek kluczowy, bo klasyczne drzwi przylgowe nie da się schować w szczelinie 8 mm.

Ciężar skrzydła decyduje o typie wózków. Do 100 kg wystarczy wózek standardowy, powyżej tej wartości stosuje się wózki wzmocnione z podwójnym rzędem kulek. Granicę 100 kg przekraczają zwykle skrzydła pełnoszklane powyżej 2200 mm oraz drzwi fornirowane dębem na pełnym rdzeniu.

• Grubość skrzydła: 38-45 mm (drewno), 8-10 mm (szkło hartowane)
• Wysokość: dopasowana do otworu minus 10 mm luzu montażowego
• Bezprzylgowość na całym obwodzie, brak uskoku felca
• Ciężar maksymalny: 100 kg standard, do 120-150 kg w wersji wzmocnionej
• Dowolny materiał i wykończenie, od lakieru RAL po fornir naturalny

Kaseta Eclisse w ścianie murowanej: instrukcja krok po kroku

Montaż w ścianie murowanej zaczyna się od sprawdzenia, czy ściana jest wystarczająco głęboka. Kaseta o standardowej głębokości 54 mm potrzebuje otworu o wymiarach: szerokość otworu = szerokość kasety + 20 mm, wysokość = wysokość kasety + 15 mm na luz tynkarski. W ścianie z cegły pełnej głębokość 12,5 cm to minimum, przy pustakach ceramicznych lepiej zejść do otworu o głębokości 15 cm.

Po wykuciu otworu wkłada się kasetę i łączy jej szyny metodą „click" profile wsuwają się w siebie na zatrzask, nie wymagają spawania. To rozwiązanie upraszcza logistykę, bo kaseta przyjeżdża w dwóch paczkach i mieści się w aucie osobowym.

Nie montuj kasety na płytach gipsowo-kartonowych wilgotnych (wilgotność powyżej 1% masowo) ani wygiętych. Takie płyty po obciążeniu skrzydłem odkształcą się w ciągu 2-3 miesięcy, a kaseta zacznie ocierać o skrzydło.

Pozycjonowanie odbywa się przy pomocy poziomicy laserowej i klinów montażowych. Rama musi stać idealnie pionowo, bo każdy milimetr odchylenia na długości 2400 mm przekłada się na 2-3 mm różnicy przy podłodze, a to już dyskwalifikuje drzwi z licowaniem. Mocowanie do ściany wykonuje się kołkami stalowymi M8 co 400 mm wzdłuż obu profili bocznych.

Tynkowanie dwuetapowe to moment, który odróżnia rzemieślnika od amatora. Pierwszą warstwę tynku (2-3 mm) nakłada się na kasetę z zatopieniem siatki zbrojącej z włókna szklanego o gramaturze 145 g/m², a drugą warstwę (5-7 mm) dopiero po 14-18 dniach, gdy pierwsza w pełni wyschnie. Pominięcie tej przerwy powoduje pęknięcia na styku kaseta-tynk, bo każda warstwa ma inny skurcz.

Checklist montażu w ścianie murowanej

1. Rozpakuj elementy, sprawdź kompletność wg listy: 2 profile boczne, poprzeczka górna z prowadnicą, poprzeczka dolna z klipsami, 4 wózki, zestaw śrub.
2. Połącz profile metodą „click", sprawdź kątownikiem 90°.
3. Wstaw kasetę w otwór, ustaw klinami, wypoziomuj laserem.
4. Mocuj kołkami M8 co 40 cm wzdłuż profili bocznych.
5. Nałóż pierwszą warstwę tynku z siatką, odczekaj 15 dni.
6. Nałóż drugą warstwę tynku, wyrównaj z płaszczyzną ściany.
7. Zamontuj klipsy dolnej poprzeczki po wyschnięciu tynku.
8. Wkręć wózki jezdne w górną prowadnicę, nasmaruj łożyska.
9. Sprawdź luzy szczelinomierzem 0,5-1 mm po każdej stronie.
10. Wstaw skrzydło, wyreguluj wysokość wkrętami regulacyjnymi w wózkach.

Montaż kasety Eclisse w karton-gipsie 100 mm

W ścianie kartonowo-gipsowej minimalna grubość kasety to 100 mm, ale komfortowo pracuje się przy profilu CW 75 z podwójnym rusztem (grubość ściany 125 mm). Cieńsza ściana 100 mm wymusza użycie profili UA 50 jako konstrukcji nośnej, a każdy wkręt musi trafiać w stalowy profil, nie w samą płytę.

Przed wykuciem otworu w istniejącej ścianie konieczne jest sprawdzenie, czy w przegrodzie nie biegną instalacje: elektryka, wod-kan, wentylacja. Detektor wielofunkcyjny pokaże przewody pod napięciem do głębokości 40 mm. W domu z inteligentną instalacją w ścianie potrafi być 5-8 obwodów, więc samo kucie na oślep jest proszeniem się o przebicie kabla.

Zrób zdjęcia ściany termowizją przed montażem. Kosztuje kilkadziesiąt złotych, a uchroni przed przebiciem rurki od ogrzewania podłogowego. Termowizja pokazuje różnice temperatur nawet 0,1°C, więc zimne nitki wody są widoczne jak na dłoni.

Mocowanie nadproża w GK różni się od ściany murowanej. Profile UA montuje się do stropu i podłogi za pomocą kątowników stalowych 2 mm, a kaseta wiesza się na tych profilach na wkręty samogwintujące 4,8 × 16 mm. Bezpośrednie mocowanie kasety do płyty g-k nie ma sensu, bo płyta odkształci się pod obciążeniem skrzydła.

Etap końcowy w GK to wstawienie skrzydła oraz instalacja elektryki, jeśli drzwi mają zamek elektromechaniczny albo oświetlenie LED w szczelinie. Kabel prowadzi się w peszelu o średnicy 20 mm, który wkłada się w otwór wywiercony w profilu stalowym kasety jeszcze przed zamknięciem ściany płytami.

Kiedy zlecić montaż fachowcom

Samodzielny montaż kasety Eclisse ma sens przy suchej zabudowie i cieńszych ściankach działowych, gdzie łatwo skontrolować pion. Przy ścianach nośnych, kasetach powyżej 100 kg albo w lokalach z instalacją podtynkową lepiej oddać pracę ekipie, która montowała wcześniej co najmniej kilkanaście takich systemów. Błąd na etapie ustawienia kasety w pionie widać dopiero po zamontowaniu skrzydła, a wtedy koszt poprawki to kilka tysięcy złotych.

Najczęstsze błędy przy montażu drzwi ukrytych Eclisse

Pominięcie dwuetapowego tynkowania zdarza się najczęściej, bo ekipa chce zamknąć temat jedną wizytą. Tynk nakładany w jednej warstwie o grubości 8-10 mm pęka w spoinie z kasetą po pierwszym sezonie grzewczym, bo skurcz tynku cementowo-wapiennego wynosi 0,8-1,2 mm/m, a kaseta ma zerowy skurcz. Efekt: rysa na całej długości krawędzi, widoczna po malowaniu.

Źle wypoziomowana kaseta to drugi klasyk. Wystarczy 1 mm/m odchylenia na profilu bocznym, żeby skrzydło po zamontowaniu ocierało o dolną poprzeczkę przy otwieraniu. Naprawa wymaga demontażu ściany, bo poziom kasety da się skorygować tylko przed tynkowaniem.

Nigdy nie montuj kasety w ścianie, w której biegną instalacje bez ich uprzedniego zlokalizowania. Wykucie kabla pod napięciem to nie tylko przestój, ale realne zagrożenie porażeniowe dla montera.

Brak klipsów dolnej poprzeczki skutkuje luzem skrzydła na dole i charakterystycznym klapsem przy przesuwaniu. Klipsy sprężyste pełnią rolę prowadnicy pionowej i utrzymują skrzydło w osi prowadnicy górnej. Bez nich żywotność wózków spada o 30-40%, bo pracują pod kątem zamiast pionowo.

Montaż w wilgotnych płytach kartonowo-gipsowych (po dostawie na budowę prosto z marketu, gdzie płyty stoją w nieogrzewanym magazynie) oznacza, że po wyschnięciu płyta kurczy się, kaseta traci pion, a skrzydło przestaje się licować. Płyty g-k powinny leżakować w pomieszczeniu min. 48 godzin przed montażem.

Szybka kontrola odbioru prac

• Szczelina między skrzydłem a ścianą: 3 mm ± 1 mm, równomiernie na całym obwodzie.
• Luz przy podłodze: 6-8 mm dla swobodnego przesuwu, mniej oznacza ocieranie.
• Hałas przy przesuwie: poniżej 35 dB w odległości 1 m, brak trzasków.
• Pion kasety: sprawdzić pionem 1,5 m, odchyłka do 0,5 mm na 2 m wysokości.
• Klipsy dolne: po lekkim uniesieniu skrzydło powinno opaść z oporem, nie luźno.

Drzwi ukryte Eclisse działają latami bez interwencji, o ile montaż był prawidłowy. Norma PN-EN 1527 dla okuć drzwi przesuwnych wymaga 100 000 cykli pracy przy obciążeniu nominalnym, a kasecie z łożyskami zamkniętymi to nie problem. Przy wadliwym montażu pierwsze oznaki zużycia pojawiają się po 8-12 miesiącach i są już nie do naprawienia bez demontażu ściany.

Montaż kasety Eclisse w ścianie murowanej lub karton-gipsie wymaga precyzji, ale nie jest rocket science. Decydujące są trzy rzeczy: lokalizacja instalacji w ścianie, dwuetapowe tynkowanie i zachowanie pionu przy ustawianiu. Reszta to kwestia doboru właściwej kasety do grubości ściany oraz skrzydła o ciężarze mieszczącym się w nośności wózków. Tam, gdzie ściana ma mniej niż 12,5 cm albo biegną w niej grube wiązki kabli, rozsądniej sięgnąć po drzwi obrotowe lub przesuwne na ukrytej szynie.

Źródła danych: PN-EN 1527:2013 (Okucia drzwi przesuwne), PN-EN 1627 (Drzwi antywłamaniowe, klasa odporności), Warunki techniczne 2019 z późn. zm. (§ 193 przegrody wewnętrzne), katalog techniczny producenta kaset Eclisse (seria 38/45), dokumentacja ITB nr 1060/12/R15NK dla profili UA 50. Strona producenta: eclisse.it
