Drzwi zewnętrzne ze świetlikiem bocznym: wymiary, które musisz znać
Jak dobrać szerokość świetlika bocznego do drzwi

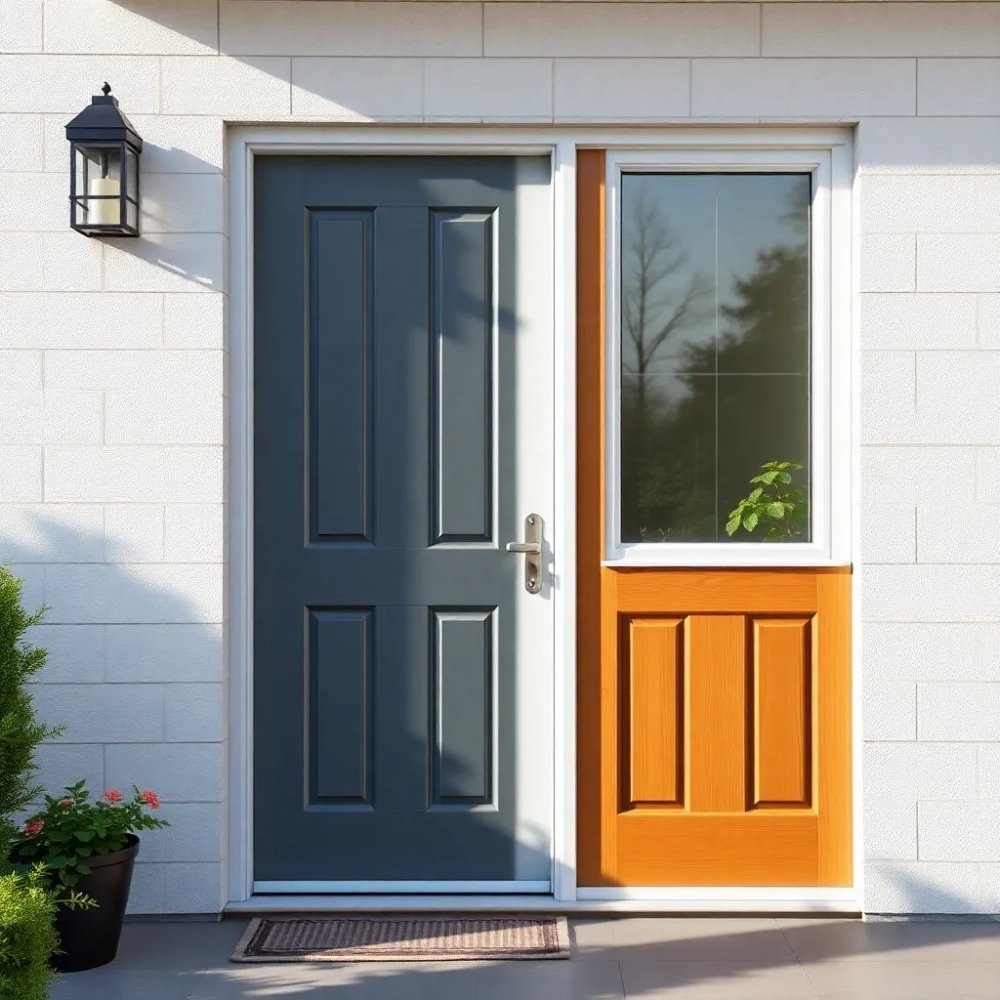

Świetlik boczny to panele szklane montowane po jednej lub obu stronach skrzydła, w ramie ościeżnicy. Jego wymiar nie może być przypadkowy, bo musi współgrać z konstrukcją muru i osadzonymi drzwiami.
- Jak dobrać szerokość świetlika bocznego do drzwi
- Nietypowe wymiary drzwi z naświetlem co warto wiedzieć
- Montaż drzwi ze świetlikiem bocznym krok po kroku
W praktyce budowlanej obowiązuje zasada modularności. Szerokość świetlika dobiera się w module 10 cm i mieści się najczęściej w przedziale 30-60 cm dla pojedynczego panelu. Wymiar wynika z grubości muru (zwykle 24-44 cm) oraz z wymagań producenta co do sztywności ościeżnicy. Zbyt wąski świetlik osłabia ramę, zbyt szeroki wymaga wzmocnienia stalowego wkładu o przekroju minimum 1,5 mm.
Prawidłowy dobór zaczyna się od zmierzenia otworu murarskiego. Szerokość całkowita (drzwi + świetlik) powinna być mniejsza o 20-30 mm od otworu w murze, co pozwala na luz montażowy wypełniany pianką poliuretanową. Przy otworze 120 cm i drzwiach 90 cm, świetlik zajmie 28 cm po odjęciu luzów zmieścisz panel 25 cm.
Standardowe wymiary pojedynczego naświetla bocznego wahają się od 300×2000 mm do 600×2200 mm. Wysokość zawsze odpowiada wysokości skrzydła w ramie, czyli najczęściej 2000-2100 mm dla drzwi jednoskrzydłowych. Wysokość świetlika musi równać się wysokości drzwi w ościeżnicy, inaczej powstanie nieestetyczna szczelina u góry lub dołu.
Jeśli planujesz drzwi dwuskrzydłowe ze świetlikami, proporcje wyglądają inaczej. Skrzydło czynne ma zwykle 90 cm, bierne 30-40 cm, a świetliki po bokach od 40 do 50 cm każdy. Łączna szerokość zestawu sięga wtedy 200-230 cm, co wymaga wzmocnionego nadproża o nośności minimum 2,5 kN/m.
Kiedy świetlik boczny nie sprawdzi się
Nie montuje się świetlików w ścianach nośnych bez wcześniejszej konsultacji z konstruktorem. Panel szklany zmniejsza powierzchnię muru przenoszącą obciążenia, a przy rozstawie okien powyżej 60% powierzchni ściany konieczne jest wzmocnienie słupków stalowych.
Drugie ograniczenie to strefa nadproża. Górna krawędź świetlika musi znajdować się minimum 15 cm poniżej belki nadprożowej. W budynkach z prefabrykatami o owym układzie belek (WPS, Wk-70) margines ten rośnie do 25 cm.
Nietypowe wymiary drzwi z naświetlem co warto wiedzieć
Producenci oferują drzwi w wymiarach niestandardowych, ale każde wykroczenie poza typoszereg podnosi cenę o 15-30% i wydłuża realizację do 6-8 tygodni. Warto wiedzieć, które wymiary są naprawdę nietypowe, a które mieszczą się w rozszerzonym zakresie.
Za typowe uznaje się drzwi o szerokości skrzydła 80, 90 i 100 cm oraz wysokości 200 cm. Nietypowe zaczynają się od szerokości 101-110 cm i wysokości 201-220 cm. Skrzydło szersze niż 110 cm wymaga wzmocnienia zawiasów do klasy EN 1935 grade 4, bo standardowe zawiasy nie utrzymają ciężaru powyżej 70 kg.
Świetliki boczne występują w trzech klasach wymiarowych. Wąskie mają 20-30 cm i sprawdzają się tam, gdzie zależy na doświetleniu bez dominacji szkła. Średnie 30-50 cm to optimum dla większości domów dają od 60 do 90% więcej światła niż samo skrzydło. Szerokie (50-80 cm) tworzą efekt przeszklonej ściany, ale wymagają hartowanego szkła ESG o grubości minimum 8 mm.
Szkło pojedyncze (float)
Najtańsze rozwiązanie. Grubość 4-6 mm, współczynnik przenikania ciepła Ug około 5,8 W/(m²·K). Sprawdza się w drzwiach wewnętrznych i nieogrzewanych garażach.
Pakiet dwuszybowy
Szyba zespolona 4/16/4 mm z argonem. Ug spada do 1,1 W/(m²·K). To standard dla domów energooszczędnych i wymóg WT 2021.
Dlaczego wymiar szyby wpływa na akustykę
Szersze świetliki obniżają izolacyjność akustyczną całego zestawu. Drzwi z samym skrzydłem osiągają Rw 32-42 dB, ale dokładanie świetlika z pojedynczą szybą może zrzucić ten parametr nawet o 8 dB. Rozwiązaniem jest szkło laminowane VSG o grubości 6,4-8,8 mm, które podnosi izolacyjność do Rw 38-44 dB przy świetliku 50 cm.
Drugim czynnikiem jest szczelność. Świetlik o szerokości powyżej 60 cm wymaga trzech uszczelek EPDM zamiast dwóch, bo dłuższa linia styku szkła z ramą łatwiej przepuszcza wodę opadową przy wietrze powyżej 20 m/s.
| Typ świetlika | Szerokość | Wysokość | Koszt orientacyjny |
|---|---|---|---|
| Wąski (float) | 20-30 cm | 200-210 cm | 1 200-1 800 zł |
| Średni (pakiet 2-szybowy) | 30-50 cm | 200-210 cm | 1 800-2 600 zł |
| Szeroki (VSG/ESG) | 50-80 cm | 200-220 cm | 2 800-4 200 zł |
| Podwójny (2 panele) | 2× 30-40 cm | 200-210 cm | 3 400-5 100 zł |
Montaż drzwi ze świetlikiem bocznym krok po kroku
Montaż drzwi z naświetlami różni się od montażu samego skrzydła jedną kluczową rzeczą ościeżnica przyjeżdża jako jeden prefabrykat o długości od 120 do 280 cm. Wymaga to precyzyjnego ustawienia i podparcia jeszcze przed wmurowaniem.
Krok 1: Kontrola wymiarów otworu
Otwór w murze powinien być większy od zewnętrznego wymiaru ościeżnicy o 15-20 mm z każdej strony. Odchylenie od pionu powyżej 5 mm na 2 metry wysokości dyskwalifikuje montaż bez korekty zaprawą wyrównującą. Warto zmierzyć też przekątne różnica powyżej 10 mm oznacza, że mur jest trapezowy.
Krok 2: Przygotowanie ościeżnicy
Rozpakowaną ościeżnicę ustawia się na dwóch klockach drewnianych o grubości 10 mm (pod progiem) i sprawdza poziomnicą laserową. Klocki to tymczasowe podparcie po wkręceniu kotw zostaną usunięte. Na tym etapie montuje się rozpórki montażowe co 60 cm, żeby ościeżnica nie zwichrowała się pod ciężarem własnym.
Kotwy stalowe (minimum 6 sztuk na zestaw z jednym świetlikiem, 8-10 sztuk z dwoma) rozmieszcza się w odstępach 40-50 cm. Kotwa wkręcana w ościeżnicę musi mieć średnicę 6 mm i głębokość zakotwienia w murze minimum 50 mm krótsze nie utrzymają obciążeń dynamicznych od zamykania drzwi.
Krok 3: Osadzenie i wypoziomowanie
Ościeżnicę wsuwa się w otwór, opiera na klockach i wstępnie klinuje. Poziomnica laserowa pokazuje odchylenia w trzech płaszczyznach. Pion ościeżnicy reguluje się śrubami kotew, nie klinami kliny służą tylko do wstępnego ustawienia i są usuwane przed piankowaniem.
Po ustawieniu ościeżnicy sprawdza się luz pod progiem (minimum 5 mm na metr długości progu dla swobodnej pracy skrzydła) oraz pion zawiasów odchylenie powyżej 1,5 mm/metr oznacza, że skrzydło będzie się samoczynnie otwierać lub zamykać.
Krok 4: Piankowanie i uszczelnienie
Pianka poliuretanowa niskoprężna (oznaczenie gęstości pozornej) wypełnia szczelinę na całym obwodzie. Wstrzykuje się ją od dołu ku górze warstwami po 15 cm, żeby uniknąć pustek. Nadmierna pianka wypaczy ościeżnicę, dlatego producent zawsze podaje maksymalną szerokość wypełnienia zwykle 20-25 mm.
Po 24 godzinach piankę przycina się nożem i nakłada taśmę paroprzepuszczalną od zewnątrz oraz paroszczelną od wewnątrz. Ta druga jest kluczowa bez niej wilgoć z domu przenika w styk pianki z murem i z czasem powoduje kondensację, a w konsekwencji korozję kotew.
Warto
Zamawiać ościeżnicę z regulowanymi zawiasami (zakres ±2,5 mm) pozwalają korygować drobne odchylenia po montażu bez demontażu całego zestawu.
Nie warto
Oszczędzać na kotwach stalowych. Zamiast 6 sztuk dawać 4. Takie rozwiązanie trzyma pierwszy sezon, ale po dwóch latach drzwi zaczynają się przekrzywiać.
Kiedy wezwać fachowca
Samodzielny montaż ma sens przy drzwiach jednoskrzydłowych ze świetlikiem do 40 cm. Powyżej tej szerokości lub przy zestawach dwuskrzydłowych waga ościeżnicy przekracza 80 kg, a regulacja wymaga doświadczenia z laserowym niwelatorem i śrubami rzymskimi. Błąd 3 mm na wysokości 220 cm oznacza konieczność wymiany całego zestawu.
Profesjonalna ekipa montuje taki zestaw w 4-6 godzin, podczas gdy amator potrzebuje zwykle dwóch dni. Różnica w cenie (300-600 zł) zwraca się w postaci braku reklamacji i zachowania gwarancji producenta, która wymaga montażu przez autoryzowaną firmę.
Źródła danych: PN-EN 14351-1 (drzwi zewnętrzne wymagania), PN-EN 1935 (zawiasy klasyfikacja), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm., § 57, § 328), katalogi techniczne producentów ościeżnic stalowych, Warunki Techniczne WT 2021 (współczynnik przenikania ciepła).
