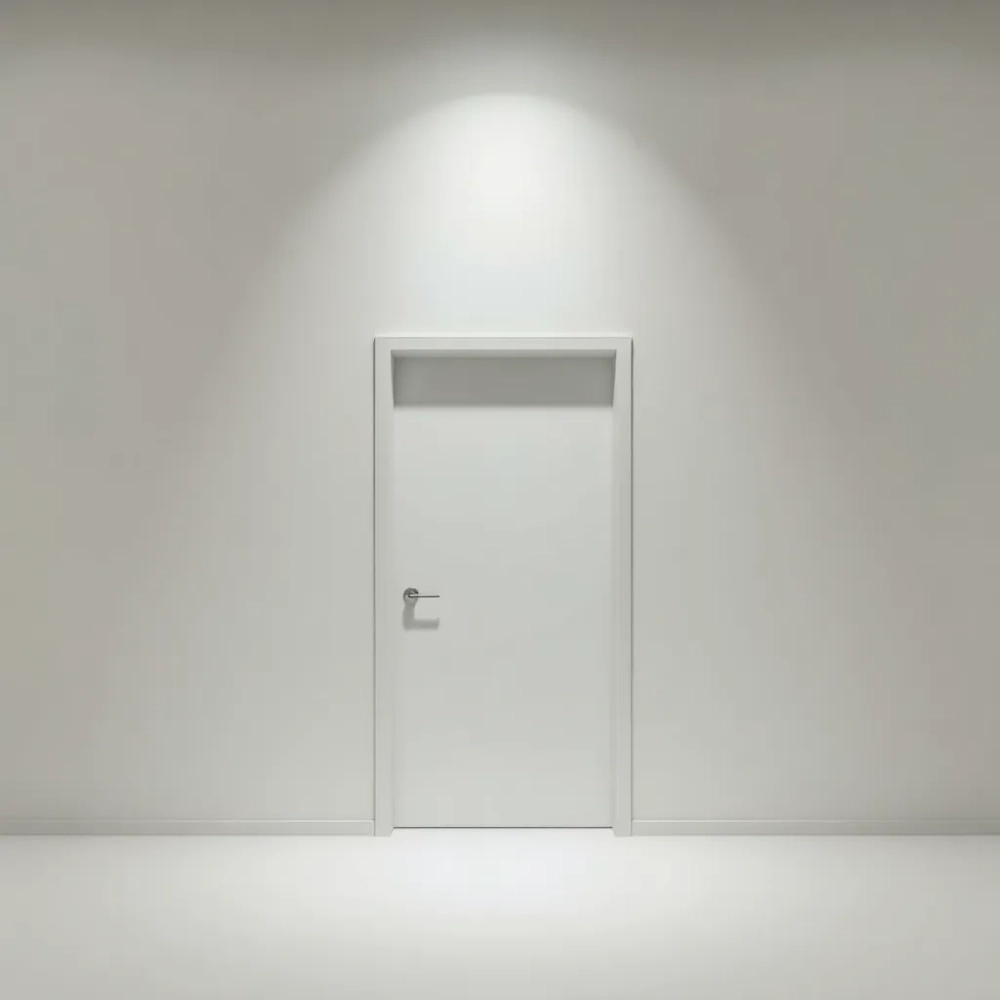

Drzwi wykładane na ścianę – koniec z zawężaniem drogi ewakuacyjnej
Spór o to, czy samozamykacz na drzwiach przedsionka toalet wystarczy, by uznać drogę ewakuacyjną za niezawężoną, trwa w branży od lat i nadal dzieli nawet doświadczonych rzeczoznawców. Przepisy mówią jasno o wymaganej szerokości, ale milczą na temat konkretnego mechanizmu domykania, co otwiera pole do dwóch skrajnie różnych interpretacji. W gęsto uczęszczanych obiektach, takich jak kino, galeria handlowa czy biurowiec open space, różnica między tymi interpretacjami może wynosić życie.
- Samozamykacz a droga ewakuacyjna czy wystarczy, by spełnić przepisy
- Kład drzwi na ścianę i inne rozwiązania techniczne
- Checklist dla projektanta co sprawdzić przed odbiorem budynku
Samozamykacz a droga ewakuacyjna czy wystarczy, by spełnić przepisy
Sedno problemu leży w § 242 ust. 4 rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Przepis stanowi wprost, że skrzydła drzwiowe, po ich całkowitym otwarciu, nie mogą zawężać wymaganej szerokości drogi ewakuacyjnej. Liczy się więc wymiar przejścia w stanie otwartym, a nie zamkniętym.
Tu pojawia się klincz interpretacyjny. Część projektantów twierdzi, że skoro drzwi z samozamykaczem wracają do pozycji zamkniętej, to w praktyce nikt nie zastanie ich otwartych podczas ewakuacji. Zwolennicy tego podejścia wskazują na porządek, mniejsze zużycie okuć i brak „rażących" wizualnie otwartych skrzydeł w eleganckim lobby.
Przeciwnicy odpowiadają: a co, jeśli samozamykacz zawiedzie? A co, jeśli ktoś zablokuje go kawałkiem tektury, żeby drzwi nie trzaskały? A co z pierwszymi sekundami paniki, gdy tłum wbiega z sali kinowej prosto w korytarz? Wtedy drzwi do przedsionka WC stoją dokładnie tam, gdzie stoją, czyli zawężają przejście o pełną szerokość skrzydła.
Instytut Techniki Budowlanej od lat sygnalizuje potrzebę doprecyzowania tego zapisu. W stanowiskach publikowanych przy okazji kolejnych nowelizacji WT pojawia się jasny kierunek: w strefach o dużym natężeniu ruchu drzwi nie mogą stanowić przeszkody niezależnie od stanu zamknięcia. To wskazówka dla inspektorów nadzoru, którzy coraz częściej nakazują rozwiązania alternatywne.
Osobny wątek stanowi § 79 WT, który wymaga otwierania drzwi na zewnątrz w pomieszczeniach przeznaczonych dla ponad 50 osób. Przepis dotyczy samych pomieszczeń, ale praktyka projektowa przenosi tę zasadę na przedsionki i korytarze ewakuacyjne. Efekt bywa zaskakujący: drzwi do toalety w kinowej przerwie otwierają się „pod prąd" uciekającego tłumu, co samo w sobie generuje kolizje.
Kład drzwi na ścianę i inne rozwiązania techniczne
Najczystszym technicznie wyjściem pozostaje drzwi wykładane na ścianę, otwierane pod kątem 180 stopni i chowane w płaszczyźnie muru. Skrzydło po otwarciu zajmuje dokładnie tyle miejsca, ile wynosi jego grubość, czyli od 40 do 50 mm. Droga ewakuacyjna pozostaje wolna na pełnej wymaganej szerokości.
Rozwiązanie wymaga jednak przemyślanej geometrii ściany. Konieczna jest wnęka na klamkę, inaczej mówiąc pogłębienie w tynku lub murze o wymiarach około 150×80 mm w miejscu, gdzie skrzydło styka się ze ścianą po otwarciu. Bez tej wnęki klamka uderza o tynk, drzwi nie domykają się do kąta 180° i cały pomysł traci sens.
Drugą popularną opcją są samozamykacze z blokadą otwarcia, czyli mechanizmem hold-open aktywowanym sygnałem z systemu sygnalizacji pożarowej. W normalnych warunkach drzwi pozostają otwarte, co eliminuje codzienne kolizje. Po wykryciu zagrożenia centralka zwalnia blokadę i skrzydło wraca do pozycji zamkniętej. Problem w tym, że system bywa zawodny, a serwis kosztuje.
Drzwi przesuwne, chowane w kieszeni ściennej, stanowią trzecią alternatywę. Po otwarciu całkowicie znikają z przejścia, co daje 100% wymaganej szerokości. Wymagają jednak precyzyjnej obudowy, prowadnicy górnej nośnej i regularnej konserwacji rolek. W obiektach użyteczności publicznej, gdzie drzwi pracują po kilkaset cykli dziennie, trwałość mechanizmu przesuwnego bywa problematyczna.
| Rozwiązanie | Zalety | Wady | Szacunkowy koszt (PLN/m²) | Zgodność z WT |
|---|---|---|---|---|
| Samozamykacz standardowy | Niski koszt, prosty montaż | Kolizje przy tłumie, zawężenie w stanie otwartym | 80-150 | Kontrowersyjna |
| Kład drzwi na ścianę | Pełne otwarcie 180°, brak zawężenia | Wymaga wnęki, droższe okucia | 450-750 | Pełna |
| Samozamykacz z blokadą | Kompromis między wygodą a przepisami | Zależny od SSP, serwis | 250-400 | Zależy od wykonania |
| Drzwi przesuwne | Brak zawężenia, estetyka | Koszt, mechanika, konserwacja | 900-1800 | Pełna |
Kiedy wybrać kład, a kiedy przesuwne? Kład sprawdza się wszędzie tam, gdzie ściana ma wystarczającą głębokość na wnękę i gdzie liczy się prostota eksploatacji. Drzwi przesuwne lepiej działają w wąskich korytarzach, gdzie brak miejsca na otwarte skrzydło. Samozamykacz z blokadą warto rozważać w obiektach o umiarkowanym natężeniu ruchu, na przykład w biurach do 30 pracowników.
Najczęstszy błąd projektowy to przekonanie, że samozamykacz sam w sobie gwarantuje zgodność z § 242 ust. 4 WT. Przepis mówi o stanie po otwarciu, nie o prawdopodobieństwie otwarcia. Drugi grzech to brak wnęki na klamkę przy drzwiach kładzionych na ścianę, przez co skrzydło zatrzymuje się pod kątem 160-170° i nadal zawęża przejście o 8-12 cm.
Checklist dla projektanta co sprawdzić przed odbiorem budynku
Przed oddaniem obiektu do użytkowania warto przeprowadzić rzetelny przegląd wszystkich drzwi stykających się z drogą ewakuacyjną. Kontrola trwa zwykle dwie, trzy godziny i pozwala wyłapać błędy, które potem kosztują tygodnie poprawek.
Pomiar zrealizuj stalową miarką, nie laserową, bo inspektorzy nadzoru kwestionują dokładność dalmierzy poniżej 5 mm. Zmierz prześwit po otwarciu skrzydła pod kątem 90° i pod kątem 180°. Jeśli różnica przekracza 5 cm, coś jest nie tak z geometrią zawiasów lub wnęką na klamkę.
Uzgodnienie rozwiązania z rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych to nie formalność, lecz realna ochrona inwestora. Rzeczoznawca zweryfikuje zgodność z wymaganiami ochrony przeciwpożarowej, w tym z PN-EN 13501-2 dotyczącą odporności ogniowej, i wskaże rozwiązania, które przejdą odbiór komendanta straży pożarnej.
Poniższa lista pozwala uporządkować procedurę i uniknąć chaosu na ostatniej prostej przed oddaniem budynku.
- Szerokość drogi po otwarciu skrzydła wynosi co najmniej 1,4 m (§ 242 ust. 1 WT).
- Drzwi do pomieszczeń przewidzianych dla ponad 50 osób otwierają się na zewnątrz (§ 79 WT).
- Wnęka na klamkę w ścianie ma wymiary pozwalające na domknięcie skrzydła do 180°.
- Samozamykacz nie zastępuje rozwiązania geometrycznego, a jedynie je uzupełnia.
- Każde drzwi na trasie ewakuacji mają oznakowanie zgodne z PN-EN ISO 7010.
- Przegląd z udziałem rzeczoznawcy ds. ppoż. został udokumentowany w protokole.
Decyzja, czy zastosować samozamykacz, kład na ścianę czy drzwi przesuwne, zależy od trzech czynników: natężenia ruchu, geometrii korytarza i budżetu. W obiektach klasy premium kład na ścianę z ukrytymi zawiasami i wnęką na klamkę pozostaje rozwiązaniem najbezpieczniejszym i najbardziej eleganckim jednocześnie. Warto zainwestować w projekt wykonawczy zawiasów, bo błędy w tym miejscu widać dopiero po montażu, a poprawki są kosztowne.
