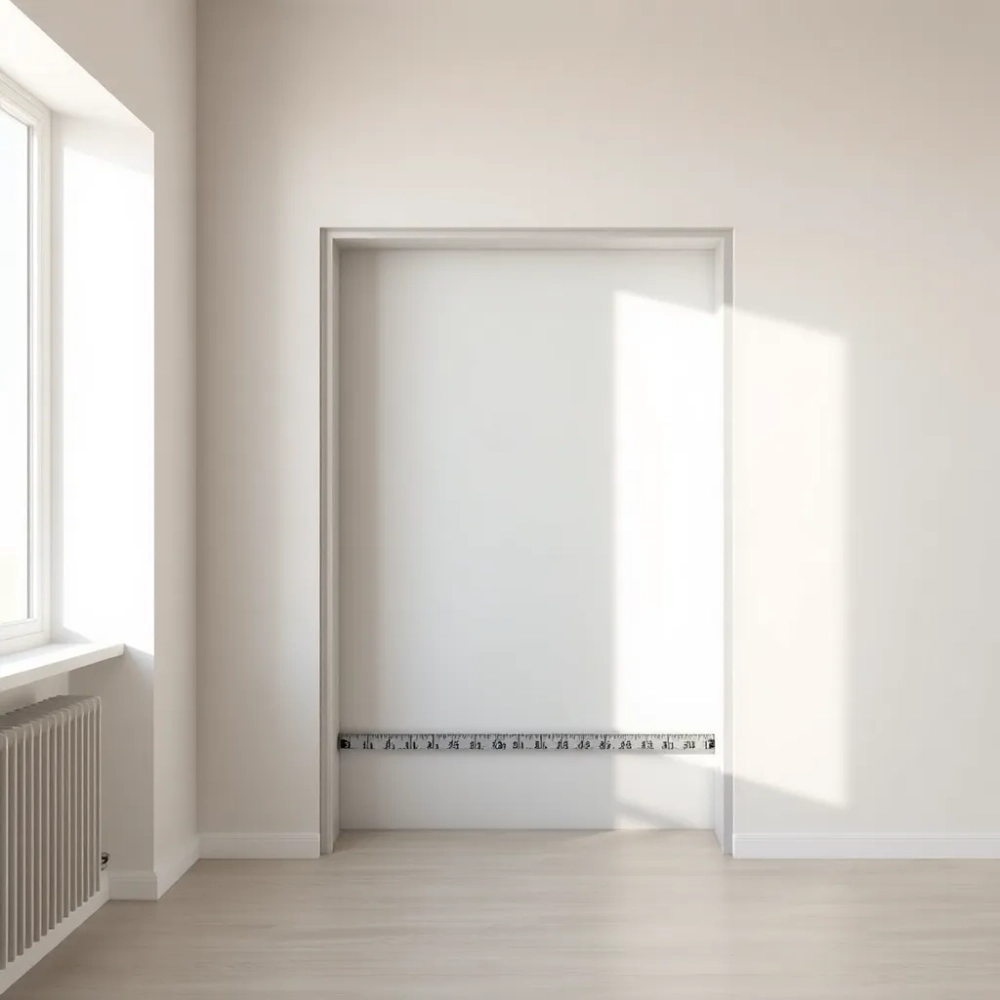

Drzwi ukryte DRE jakie wymiary otworu naprawdę pasują?

Pięć milimetrów. Tyle wystarczy, żeby drzwi ukryte DRE przestały się domykać bezszelestnie, a zaczęły trzeć o ościeżnicę i zostawiać ślady na świeżym tynku. Wymiar otworu montażowego to nie jest detal do omówienia „na koniec”, kiedy mokre już ściany i ekipa czeka z następnym frontem robót. To pierwsza decyzja, która przesądza o tym, czy ukryte skrzydło będzie wyglądać jak jednolita płaszczyzna ściany, czy jak drogie drzwi z nieudanym liftingiem. Poniżej konkretne liczby dla systemu DRE, realne tolerancje i technika przygotowania otworu w murze oraz w karton-gipsie.

• Otwór pod drzwi ukryte w murze - tolerancje i luz montażowy
• Otwór pod drzwi ukryte w karton-gips - co zmienia profil UA
• Najczęstsze błędy wymiarów otworu przy drzwiach ukrytych DRE

Otwór pod drzwi ukryte w murze - tolerancje i luz montażowy

Światło ościeżnicy w systemie DRE jest celowo mniejsze od nominalnej szerokości skrzydła o 8 mm na stronę. To nie jest przypadek - taki zapas gwarantuje, że po ustawieniu ościeżnicy klinami i wypełnieniu pianą montażową luz boczny nie spadnie poniżej 3 mm. Mniejszy luz oznacza ryzyko, że skrzydło „przyklei się” do ościeżnicy pod wpływem wilgoci z piany i rozmarzania muru.

Tolerancja wymiaru otworu w murze to ±5 mm od wartości z tabeli producenta. Pięć milimetrów w górę brzmi niewinnie, ale dla drzwi o świetle 800 mm oznacza otwór 810 mm i zbyt duży luz, który trudno potem estetycznie zakryć listwą. Pięć milimetrów w dół to już dramat - ościeżnica wchodzi pod naciskiem, piana nie ma się gdzie rozprężyć, a tynk w narożnikach pęka po pierwszym sezonie grzewczym.

Grubość ściany determinuje dobór ościeżnicy regulowanej lub stałej. W ścianie murowanej 25 cm standardowo montuje się ościeżnicę o zakresie regulacji 25-28 cm, co pozwala zlicować ją z tynkiem po obu stronach. W ścianie 12 cm trzeba sięgnąć po ościeżnicę do ścian karton-gipsowych albo skrócić fabryczną - tu wchodzimy w logikę budowy ściany, nie w tolerancję otworu.

Luz montażowy to przestrzeń między ościeżnicą a murem, którą wypełnia piana niskoprężna. Waha się od 10 do 20 mm z każdej strony, ale optymalny przedział to 12-15 mm. Przy mniejszym luzie piana nie ma objętości, by się prawidłowo rozprężyć, i nie wypełni nierówności muru. Przy większym - ościeżnica zaczyna „pływać” na klinach i po utwardzeniu piany zostaje lekko skrzywiona.

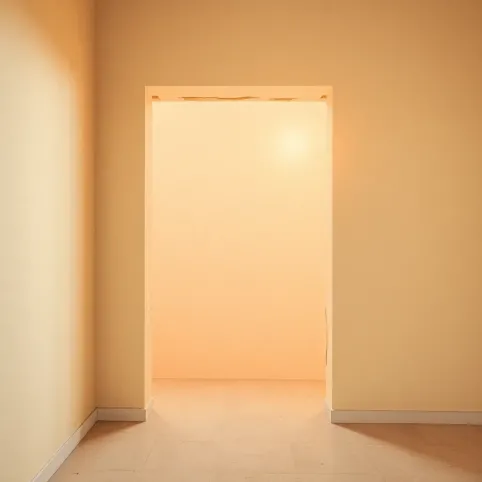

Jak wyznaczyć otwór w ścianie murowanej

Pomiar zaczyna się od wyznaczenia osi ściany, nie od narożnika pomieszczenia. Ściany w starym budownictwie potrafią mieć odchyłkę 2-3 cm na 4 metrach bieżących, a otwór trzeba ustawić symetrycznie względem projektowanej oś symetrii drzwi, nie względem krzywej ściany. Laser krzyżowy zastępuje tu poziomicę i ołówek jednocześnie - pozwala od razu przenieść oś na sufit i podłogę.

Szerokość otworu odmierza się od osi w obie strony po połowie wartości z tabeli plus 5 mm na każdą stronę. Dla skrzydła 80 cm to 446 mm w prawo i 446 mm w lewo od osi. Pięć milimetrów rezerwy zostawiamy, by po ewentualnym powiększeniu nie przekroczyć granicy tolerancji. Górna krawędź otworu powinna być 5-10 mm wyżej niż projektowana wysokość - tyle zajmie warstwa wyrównawcza pod ościeżnicą.

Kucie lub wycinanie prowadzi się od góry do dołu, nigdy od dołu. Najpierw szlifierką kątową z tarczą diamentową nacina się obrys, potem młotowiertarką wykuwa rdzeń. Cięcie od dołu powoduje odłupywanie się dużych fragmentów tynku poniżej otworu, a to dodatkowa robota przy wyrównywaniu ościeży. Piach i gruz trzeba usunąć odkurzaczem przemysłowym - drobiny pyłu osłabiają przyczepność piany montażowej nawet o 30%.

Uwaga: przy ścianie nośnej z betonu komórkowego nie wolno kuć otworu szerszego niż 110 cm bez wcześniejszego nadproża. Beton komórkowy ma wytrzymałość na ściskanie 2-4 MPa, ale na rozciąganie poprzeczne tylko 0,3-0,5 MPa - większy otwór bez wzmocnienia skutkuje rysą nad drzwiami już po pierwszym sezonie.

Otwór pod drzwi ukryte w karton-gips - co zmienia profil UA

Ściana szkieletowa z płyt g-k zachowuje się zupełnie inaczej niż mur. Nie ma tu mowy o tolerancji ±5 mm w sensie murowanym - tu tolerancja to ±2 mm, bo każdy milimetr luzu oznacza konieczność podparcia ościeżnicy na profilu UA, a nie na pianie. Piana montażowa w ścianie karton-gipsowej pełni jedynie funkcję uszczelniającą i akustyczną, nie nośną. Dlatego tak ważne jest wzmocnienie profila UA wokół otworu.

Profil UA 50, 75 lub 100 mm dobiera się do grubości ściany i obciążenia. Dla standardowych drzwi ukrytych DRE o masie skrzydła do 30 kg wystarcza UA 50, ale przy skrzydle 100 cm lub z elementami przeszklonymi trzeba zastosować UA 75 albo podwójny profil UA 50. Profile UA montuje się w podłodze i suficie na taśmie akustycznej, która tłumi przenoszenie drgań z klatki schodowej lub korytarza.

Montaż profila UA krok po kroku

Profil UA tnie się szlifierką z tarczą do metalu lub nożycami wibracyjnymi. Cięcie szlifierką iskrzy i topi powłokę cynkową, więc krawędzie trzeba zabezpieczyć farbą antykorozyjną - w warunkach podwyższonej wilgotności łazienki lub kuchni rdza przechodzi przez płytę g-k w ciągu 2-3 lat i wychodzi rdzawymi plamami na tynku.

Wymiar otworu w ścianie g-k liczy się inaczej niż w murze. Światło ościeżnicy plus 20 mm luzu na każdą stronę daje wymiar profila UA. Dla skrzydła 80 cm to profil UA o długości 932 mm w świetle, ale sam profil przycina się o 5 mm krócej z każdej strony, by nie dotykał sufitu i podłogi. To celowe - profil UA pracuje pod obciążeniem i nie może być sztywno zamocowany na całej długości.

Profile UA mocuje się do profili CW za pomocą wkrętów samowiercących 4,2 × 16 mm co 20 cm. Rozstaw wkrętów jest tu ważniejszy niż w murze - przy 30 cm wkręty zaczynają „grać” pod naciskiem ościeżnicy, a skrzydło po roku zaczyna ocierać o górną część ościeżnicy. Po zamocowaniu profili sprawdza się pion i poziom laserem, a nie poziomicą 60 cm - ściana g-k potrafi mieć lokalne wybrzuszenia, których krótka poziomica nie wyłapie.

Wskazówka: w ścianie g-k przy drzwiach ukrytych DRE warto zostawić 2-3 mm większy otwór niż wynika z tabeli. Łatwiej potem dosunąć ościeżnicę klinem niż szukać sposobu, żeby ją powiększyć w już zabudowanej ścianie. Przycinanie profila UA w gotowej ścianie to proszenie się o kłopoty z pękaniem płyt w narożnikach.

Najczęstsze błędy wymiarów otworu przy drzwiach ukrytych DRE

Brak poziomu i pionu to numer jeden na liście reklamacji. Ościeżnica ustawiona „na oko" przy pierwszym sezonie grzewczym zaczyna przesuwać się o milimetry, bo piana montażowa nie ma twardości, by utrzymać ją w nierównomiernym położeniu. Poziom laserowy ustawiony raz na początku i nieweryfikowany po każdym klinie to gwarancja krzywych drzwi.

Za ciasny otwór to drugi klasyk. Wykonawca kuje otwór „na wymiar" podanej przez producenta ościeżnicy, zapominając o luzie montażowym. Ościeżnica wchodzi na wcisk, kliny nie mają się gdzie wbić, a piana nie ma przestrzeni, by się rozprężyć. Po 24 godzinach piana twardnieje, ale pod naprężeniem ściska ościeżnicę i odkształca ją o 2-3 mm - skrzydło przestaje pasować do uszczelki.

Krzywe krawędzie w kartonie-gipsie wyglądają niegroźnie, ale dla drzwi ukrytych to wyrok. Przy krawędzi odchylonej od pionu o więcej niż 2 mm na metr, listwa przypodłogowa lub szpachla w narożniku ujawnia falę, której nie da się ukryć żadnym kolejnym szpachlowaniem. Cięcie płyty g-k nożem bez prowadnicy daje właśnie takie efekty - nożem ręcznym trudno utrzymać linię na długości 2 metrów.

Brak wzmocnienia profila UA w ścianie karton-gipsowej to błąd, który wychodzi po 6-12 miesiącach. Ościeżnica wisi wtedy na piance montażowej i kilku wkrętach w pojedynczej płycie g-k. Pod wpływem cykli otwierania i zamykania połączenie zaczyna się luzować, a na styku ościeżnicy ze ścianą pojawia się rysa biegnąca od sufitu do podłogi.

Uwaga: w ścianach karton-gipsowych o wysokości powyżej 3 metrów drzwi ukryte DRE wymagają profila UA na całej wysokości ściany, nie tylko w obrębie otworu. Bez tego otwór zaczyna „pracować" - górna krawędź unosi się o 1-2 mm przy każdym silniejszym zamknięciu drzwi.

Lista kontrolna przed montażem ościeżnicy

• Szerokość otworu zmierzona w trzech punktach: góra, środek, dół
• Wysokość otworu zmierzona w dwóch punktach: lewa i prawa strona
• Przekątne otworu równe (różnica poniżej 3 mm)
• Pion ścian otworu sprawdzony poziomicą lub laserem
• Poziom górnej krawędzi otworu sprawdzony na całej szerokości
• Luz montażowy minimum 10 mm z każdej strony
• Krawędzie muru lub płyty g-k czyste, bez luźnych fragmentów
• Profil UA zamocowany wkrętami co 20 cm (dotyczy ścian g-k)
• Nadproże zbrojone lub z belki stalowej (dotyczy otworów powyżej 90 cm)
• Otwór zabezpieczony przed wilgocią do momentu montażu ościeżnicy

Kiedy NIE warto montować drzwi ukrytych DRE samodzielnie

Przy ścianie z betonu monolitycznego otwór wycina się techniką diamentową, a mocowanie ościeżnicy wymaga kotew mechanicznych w rozstawie co 40 cm. Bez wiertnicy i doświadczenia w kotwieniu w betonie lepiej zlecić montaż ekipie z uprawnieniami - koszt błędu to zarysowana ościeżnica i konieczność kucia otworu od nowa.

Ściana o grubości poniżej 8 cm nie utrzyma drzwi ukrytych z ukrytym zawiasem. Minimalna grubość ościeżnicy DRE przy standardowym zawiasu to 75 mm - w cieńszej ścianie ościeżnica nie ma oparcia i pod obciążeniem zaczyna pękać w miejscu mocowania zawiasu. W takiej sytuacji jedynym rozwiązaniem jest rezygnacja z drzwi ukrytych lub przebudowa ściany.

Ściana z zabudowy poddasza, w której warstwa wełny mineralnej sięga 30 cm, wymaga innej techniki. Otwór trzeba wzmocnić wymianem z profili UA 50×4 mm, a ościeżnicę mocować na dodatkowych wspornikach co 60 cm. Bez tego drzwi zaczynają „skakać" przy silniejszym podmuchu wiatru na poddaszu.

Dane techniczne i wymiary ościeżnic DRE pochodzą z dokumentacji producenta i kart katalogowych poszczególnych kolekcji. Normy budowlane regulujące wymiary otworów drzwiowych w Polsce to PN-EN 1627 (odporność na włamanie), PN-EN 12207 (przepuszczalność powietrza) oraz Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225 z późn. zm.). Specyfikacje profili UA zgodne z normą PN-EN 14195.

Przed przystąpieniem do prac sprawdź kartę techniczną wybranej kolekcji DRE na stronie producenta (dre.pl) oraz instrukcję montażu producenta ościeżnicy ukrytej. Aktualne wymiary i tolerancje mogą się różnić w zależności od serii i roku produkcji. Źródła: dokumentacja techniczna DRE, norma PN-EN 1627:2012, PN-EN 12207:2017, Warunki Techniczne 2022 (ITB).
