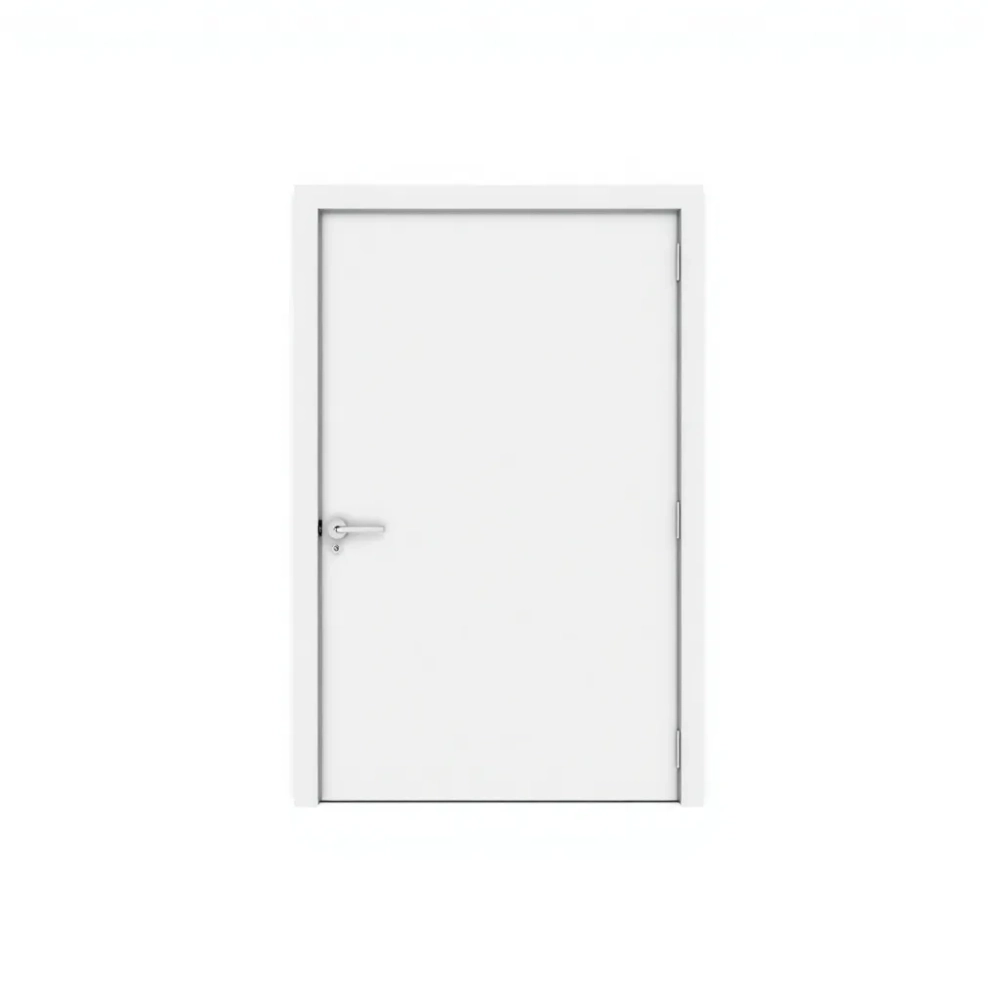

Drzwi techniczne 90 cm, wymiary ościeżnicy i otworu

Stajesz przed otworem montażowym o szerokości 90 cm i potrzebujesz pewności, że drzwi techniczne wejdą idealnie, ościeżnica nie okaże się za wąska, a kierunek otwierania nie będzie wymagał przeróbek. Właśnie w tym miejscu większość poradników kończy się tabelką z jednym wymiarem, a prawdziwy problem właśnie się zaczyna. Grubość muru, luz montażowy, dopuszczalne tolerancje producenta i różnica między wymiarem w świetle ościeżnicy a wymiarem skrzydła potrafią zaskoczyć nawet doświadczonych wykonawców. Poniżej znajdziesz konkretne liczby, normy i mechanizmy, które decydują o tym, czy drzwi techniczne 90 cm zamontujesz za pierwszym razem, czy będziesz wracał do marketu po nowe.

• Wymiary montażowe drzwi technicznych 90 cm w praktyce
• Drzwi techniczne 90 cm lewe czy prawe - jak nie pomylić kierunku
• Jaki otwór pod drzwi techniczne 90 - tabela i rysunek

Wymiary montażowe drzwi technicznych 90 cm w praktyce

Skrzydło drzwi technicznych oznaczone jako „90” ma w rzeczywistości szerokość 90,0 cm w świetle przejścia, ale sam element skrzydłowy mierzy nieco więcej. Standardowy zakres rynkowy dla nominalnej dziewiątki to 88,8-90,5 cm w zależności od producenta i typoszeregu. Ta rozbieżność wynika z dwóch powodów: dopuszczalnych tolerancji produkcyjnych określonych w normie PN-EN 1529 (klasa tolerancji 2 dopuszcza odchył ±2 mm) oraz różnic w samej konstrukcji płyciny.

Wysokość skrzydła w wersji „polskiej” wynosi najczęściej 200,0 cm lub 203,0 cm, przy czym wariant 203 cm odpowiada modułowi budowlanemu 20M i dominuje w nowym budownictwie mieszkaniowym. Drzwi techniczne w wersjach przemysłowych sięgają 205,8 cm lub 210,0 cm, ale trafiają głównie do hal i garaży podziemnych. Grubość skrzydła technicznego waha się od 40 mm do 50 mm, a każdy milimetr ponad standard przekłada się na większą masę - skrzydło 50 mm z wypełnieniem pełnym waży 35-42 kg.

Kluczowy dla inwestora wymiar to tak zwany wymiar w świetle ościeżnicy, czyli szerokość otworu przejściowego po zamontowaniu futryny. Dla drzwi technicznych 90 wynosi on standardowo 90,2-90,6 cm, a wysokość 201,7-203,2 cm. Te ułamkowe wartości wynikają z luzów montażowych: ościeżnica musi mieć szczelinę 10-15 mm z każdej strony piany montażowej, ale sam kanał przejściowy zostaje większy niż nominalne skrzydło. Stąd bierze się irytująca praktyka, że drzwi „na 90” wchodzą w otwór, który wydaje się o centymetr za duży.

Ościeżnica drzwi technicznych ma własne wymiary, które rzadko pojawiają się w kartach technicznych producentów. Szerokość profilu ościeżnicy stałej wynosi standardowo 70-80 mm, ale już ościeżnica kątowa (regulowana) mieści się w zakresie 80-120 mm i potrafi pokryć mur o grubości od 100 do 300 mm. Pokrycie regulowane jest kluczowe przy remontach, gdzie tynk dodaje 15-20 mm do każdej strony otworu, a inwestorzy nie chcą kuć ścian.

Co tak naprawdę kryje się pod wymiarem „90” w nazwie produktu

Producenci stosują dwa systemy oznaczeń. Pierwszy, klasyczny, odwołuje się do wymiaru skrzydła w przybliżeniu - stąd właśnie „90” dla skrzydła 88,8-90,5 cm. Drugi, dokładniejszy, podaje konkretną szerokość w milimetrach. Przy zakupie hurtowym lub w sklepach internetowych warto sprawdzić, czy w karcie produktu pojawia się zapis „szerokość w świetle ościeżnicy 900 mm” czy „szerokość skrzydła 900 mm”. Różnica między tymi zapisami to 1,5-2,5 cm, czyli cały luz montażowy.

Drzwi techniczne 90 cm lewe czy prawe - jak nie pomylić kierunku

Kierunek otwierania wyznacza się, stojąc po stronie, do której drzwi się otwierają, czyli od strony przeciwnej do zawiasów. Jeśli zawiasy widzisz po lewej ręce, masz do czynienia z drzwiami lewymi. Jeśli po prawej - z prawymi. To prosta zasada, a mimo to pomyłki przy zamówieniu zdarzają się w 15-20% zamówień internetowych, szczególnie gdy klient ogląda drzwi „od zewnątrz” zamiast od strony docelowej.

Przy drzwiach technicznych o szerokości 90 cm kierunek ma znaczenie nie tylko funkcjonalne, ale i montażowe. Skrzydło o masie 38-42 kg wymaga co najmniej dwóch zawiasów nośnych, a w wersjach stalowych nawet trzech. Zawiasy montuje się w odległości 200 mm od górnej krawędzi i 300 mm od dolnej, a trzeci - jeśli występuje - pośrodku. Przy drzwiach lewych śruby mocujące wchodzą od strony przeciwnej niż przy prawych, co oznacza, że ościeżnica nie jest symetryczna.

Skutki pomyłki w kierunku są bardziej dotkliwe niż przy drzwiach pokojowych. Drzwi techniczne często montuje się w pomieszczeniach o ograniczonej przestrzeni: kotłowniach, węzłach sanitarnych, piwnicach, gdzie ściana sąsiadująca z zawiasami może blokować pełne otwarcie. Przy kącie otwarcia 90° skrzydło zajmuje pas szerokości 92-94 cm - to istotne przy planowaniu ciągów komunikacyjnych zgodnych z normą PN-EN 1838 dotyczącą dróg ewakuacyjnych.

Atesty i dopuszczenia drzwi technicznych zależą od ich funkcji. Drzwi oznaczone jako p.poż. EI 30 lub EI 60 muszą mieć określony kierunek otwierania zgodnie z drogą ewakuacji, a sam zawias musi być samozamykający. Certyfikowany samozamykacz dodaje 3-5 kg do masy całkowitej, ale zmienia wymiarowanie - zaczyna być potrzebna głębsza ościeżnica, mieszcząca mechanizm sprężynowy. Bez tego nawet najlepsze drzwi przeciwpożarowe nie przejdą odbioru kominiarskiego.

Jak ustalić kierunek bez ryzyka pomyłki

Metoda fizyczna daje pewność. Stań po stronie pomieszczenia, do którego drzwi mają prowadzić. Otwórz drzwi w wyobraźni - jeśli biodra wchodzą do środka, a zawiasy zostają po lewej, masz kierunek lewy. Jeśli zawiasy są po prawej, drzwi są prawe. Rysunek techniczny w postaci strzałki ułatwia komunikację z producentem, ale polska norma PN-B-05000 dopuszcza także graficzny symbol trójkąta z zawiasami - stosowany w dokumentacji budowlanej od lat 70.

Jaki otwór pod drzwi techniczne 90 - tabela i rysunek

Otwór montażowy musi uwzględniać trzy warstwy: luz montażowy na pianę, szerokość ościeżnicy i wymiar skrzydła w świetle przejścia. Dla typowych drzwi technicznych 90 cm w ścianie murowanej z tynkiem cementowo-wapiennym grubości 15 mm po każdej stronie przyjmuje się:

Przy ścianie żelbetowej tolerancje rosną, ponieważ odchyłki deskowania rzadko mieszczą się w 5 mm. W takim wypadku murarz musi skuwać nierówności lub zastosować ościeżnicę regulowaną o zakresie 80-120 mm. Zbyt mały otwór to częstszy problem niż zbyt duży - otwór 89 cm w świetle uniemożliwia wstawienie ościeżnicy nawet najcieńszej.

Rysunek techniczny w przekroju pokazuje, gdzie ląduje każdy milimetr. Od lewej strony otworu: 15 mm piany, 70 mm profil ościeżnicy, 900 mm światła przejścia, 70 mm profil ościeżnicy, 15 mm piany. Razem daje to 1070 mm muru w świetle surowym. Jeśli inwestor dodaje tynk 15 mm na każdą stronę, gotowa ściana mierzy już 1100 mm. Ta prosta arytmetyka ratuje przed zamówieniem drzwi do domu, w którym surowy otwór ma 105 cm.

Próg drzwi technicznych to element, o którym łatwo zapomnieć przy planowaniu otworu. Wersja bezprogowa (najczęstsza w kotłowniach i piwnicach) wymaga obniżenia podłogi o 20-30 mm względem poziomu przylegającej posadzki. Próg stalowy podnosi gotową podłogę o 35 mm, a próg aluminiowy - o 25 mm. Wybór progu wpływa więc na wysokość otworu w murze - przy progu stalowym potrzebne jest dodatkowe 30-40 mm wysokości.

Dla ścian działowych z karton-gipsu otwór wymaga wzmocnienia profilem UA, którego szerokość musi pokryć rozstaw profili CW. Standardowy profil CW 75 mm wymaga wzmocnienia UA 100 mm, a w przypadku drzwi technicznych o masie skrzydła przekraczającej 35 kg norma PN-EN 1996-1-1 zaleca podwojenie słupka. Bez tego ościeżnica oderwie się od ściany w ciągu kilku miesięcy użytkowania.

Najczęstsze błędy pomiarowe i jak ich uniknąć

Pomiar samej szerokości to za mało. Profesjonalni monterzy stosują szablon z listewek o długości 92,5 cm i wsuwają go w otwór przed zamówieniem. Jeśli listewka wchodzi z oporem - otwór jest za ciasny. Jeśli lata - za duży i trzeba zastosować kliny montażowe. Ten sam test robi się z progiem: płaska deska o wymiarach 201,5 × 5,0 cm musi swobodnie leżeć na dolnej krawędzi ościeżnicy.

Drugi częsty błąd to pomiar po tynku zamiast przed tynkowaniem. Po nałożeniu tynku otwór zmniejsza się o 20-30 mm z każdej strony, a drzwi zamówione „na wymiar po tynku” mogą okazać się za duże. Rozwiązanie proste: zamawiaj drzwi na podstawie wymiarów surowych, a ościeżnicę dobieraj z zapasem regulacji.

Trzecia pułapka to brak uwzględnienia listew przypodłogowych. W pomieszczeniach z listwami o wysokości 80-100 mm drzwi otwierane do wewnątrz mogą zahaczać o próg. W takich wypadkach stosuje się otwieranie na zewnątrz, ale to wymaga dostosowania kierunku w dokumentacji. Konsultacja z projektantem na etapie stanu surowego kosztuje mniej niż wymiana ościeżnicy po montażu.

Specyfika pomiaru w ścianach nośnych i działowych

Ściany nośne w budynkach wielorodzinnych mają z góry narzuconą grubość - 240 mm w technologii wielkiej płyty, 250-300 mm w technologii tradycyjnej. Ościeżnica drzwi technicznych 90 cm mieści się w tym zakresie bez regulacji. Inaczej jest w ścianach działowych, gdzie grubość waha się od 80 mm do 150 mm w zależności od izolacji akustycznej i przeznaczenia.

Ściana działowa akustyczna o klasie Rw 42 dB wymaga grubości co najmniej 120 mm, a ościeżnica musi mieć uszczelkę akustyczną na całym obwodzie. Drzwi techniczne w wersji akustycznej są cięższe o 15-20% od standardowych i wymagają trzech zawiasów. Pomijanie tej zależności to najczęstsza przyczyna reklamacji w budynkach z wymaganiami akustycznymi.

Źródła danych i normy: PN-EN 1529 (drzwi - tolerancje wymiarowe), PN-EN 1838 (oświetlenie dróg ewakuacyjnych), PN-EN 1996-1-1 (Eurocode 6 - projektowanie konstrukcji murowych), § 175 Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (aktualnie Dz.U. 2022 poz. 1225 z późn. zm.), katalogi producentów ościeżnic stalowych i regulowanych dostępne w punktach sprzedaży materiałów budowlanych, karta techniczna drzwi p.poż. zgodna z PN-EN 16034.
