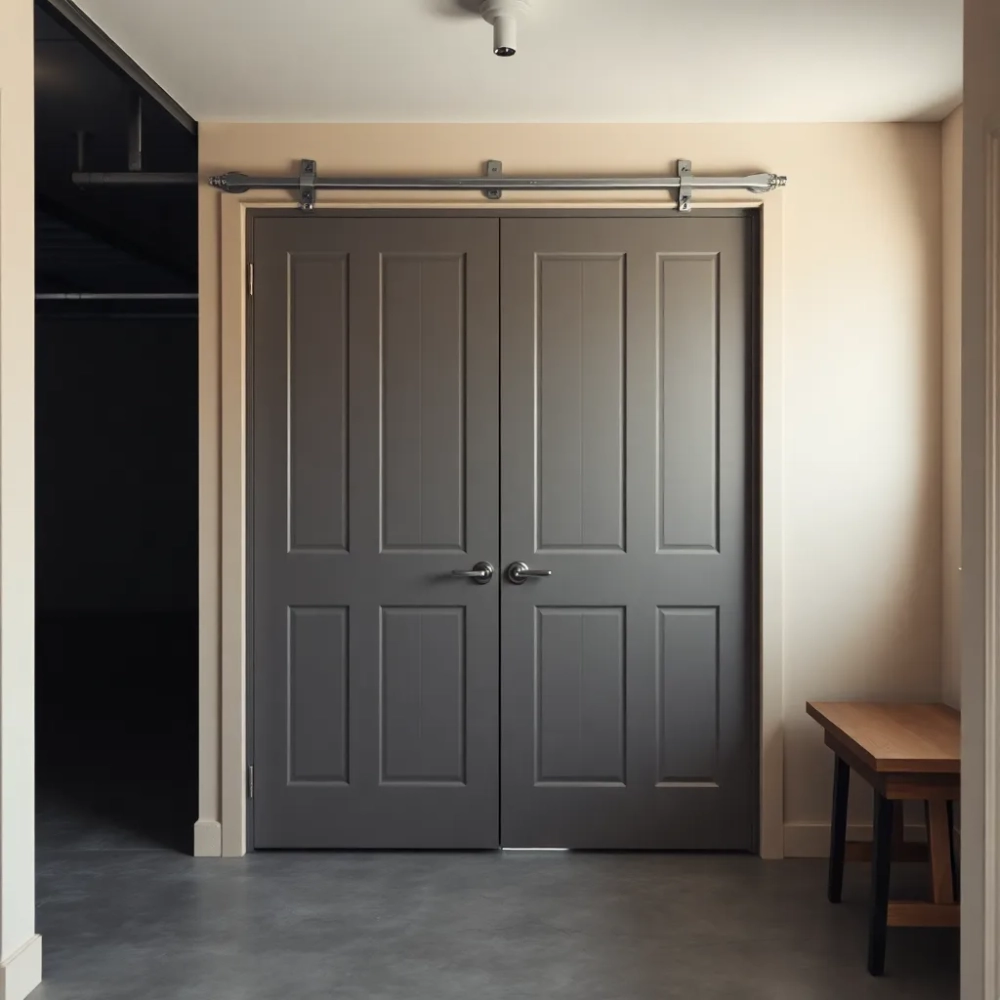

Drzwi między garażem a wiatrołapem – jak wybrać optymalne?

Wilgoć ciągnąca spod drzwi, stęchły smog benzynowy osadzający się na ubraniach, zimna podłoga w przedpokoju mimo działającego ogrzewania to nie drobne niedogodności, to sygnał, że przegrodzenie między strefą komunikacyjną a resztą domu zawodzi systemowo. Wybór drzwi między garażem a wiatrołapem to decyzja, która przez dekady będzie oddziaływać na komfort mieszkania, rachunki za energię i zdrowie domowników, a złe rozwiązanie naprawić można tylko kosztowną wymianą.

• Parametry termiczne i izolacyjność drzwi do wiatrołapu
• Materiały i konstrukcja drzwi stalowych do garażu
• Uszczelnienie i wentylacja w przejściu garaż-wiatrołap
• Montaż i wymiary drzwi między częścią gospodarczą a mieszkalną
• Drzwi między garażem a wiatrołapem Pytania i Odpowiedzi

Parametry termiczne i izolacyjność drzwi do wiatrołapu

Współczynnik przenikania ciepła oznaczany literą U stanowi absolutny punkt wyjścia przy ocenie jakichkolwiek drzwi osadzanych w przegrodzie między strefą komunikacyjną a ogrzewaną częścią domu. Dla przejścia między garażem a wiatrołapem wartość ta powinna respektować granicę 1,5 W/(m²·K) wyznaczoną przez Warunki Techniczne dla okien i drzwi w przegrodach wewnętrznych, lecz projektując naprawdę energooszczędny budynek, należy dążyć do współczynnika nie gorszego niż 1,0 W/(m²·K). Tak niska wartość wymaga konstrukcji z wielokomorowym profilem termicznym, przestrzenią wypełnioną pianą poliuretanową o gęstości minimum 40 kg/m³ oraz solidnego systemu uszczelek wokół całego obwodu ościeżnicy.

Mechanizm strat cieplnych przez drzwi działa na zasadzie konwekcji powietrze ogrzane w wiatrołapie opada, przeciska się przez nieszczelności i wnika do chłodnego garażu, zabierając ze sobą energię, którą pokrywa system grzewczy. Im wyższy opór przewodzenia ciepła oferuje skrzydło drzwiowe, tym wolniej przebiega ten proces, a rachunki za gaz czy pellet pozostają niższe. Rdzawo zbrojna konstrukcja stalowa z izolacją mineralną o grubości 40-50 mm osiąga współczynniki U rzędu 0,8-1,2 W/(m²·K), co w praktyce oznacza redukcję strat cieplnych nawet o 60% w porównaniu do zwykłych drzwi płytowych wypełnionych tekturą kartonową.

Istotnym parametrem towarzyszącym współczynnikowi U jest szczelność na przenikanie powietrza, klasyfikowana w normie PN-EN 12207. Drzwi montowane w przegrodzie między strefą komunikacyjną a mieszkalną powinny osiągać minimum klasę 4 oznacza to przeciek nie większy niż 0,5 m³/h na metr bieżący szczeliny przy ciśnieniu 100 Pa. Taką szczelność zapewniają opadające uszczelki progowe, które dociskają się automatycznie przy zamykaniu skrzydła, eliminując szczelinę między dolną krawędzią a progiem. Bez tego elementu nawet najlepszy współczynnik U traci sens, bo ciąg powietrzny przez szczelinę pod drzwiami zniweczy całą izolację termiczną.

Sprawdź Jakie Drzwi Między Garażem A Domem

Termiczne mostki powstające w miejscu połączenia ościeżnicy z murem również wymagają uwagi. Standardowe rozwiązanie stanowi pianka poliuretanowa wypełniająca szczelinę między ramą a otworem, jednak piankaPUR ulega degradacji pod wpływem wilgoci i promieniowania UV przez 8-12 lat. Trwalszą alternatywą jest system trójkomorowych profili PVC z włóknem szklanym, gdzie mostek termiczny przerywany jest wkładką z tworzywa o współczynniku lambda rzędu 0,03 W/(m·K). W budynkach energooszczędnych stosuje się też rdzenie z pianki fenolowej, która przy identycznej grubości izoluje o 20% skuteczniej niż poliuretan.

W kontekście izolacyjności nie sposób pominąć powierzchni przeszklenia, jeśli drzwi zawierają okienko. Szyba dwukomorowa ze strefą argonu i powłoką niskoemisyjną osiąga współczynnik Ug na poziomie 0,5-0,7 W/(m²·K), podczas gdy pojedyncza tafla szkła to aż 5,8 W/(m²·K). Stosunek pola przeszklenia do powierzchni całkowitej skrzydła powinien być przemyślany zbyt duże okienko obniża statystykę termiczną całości, ale zbyt małe ogranicza dopływ światła dziennego do wiatrołapu, co w praktyce oznacza konieczność włączania oświetlenia nawet w ciągu dnia.

Zapomniawszy o progu przylgowego, inwestorzy często skarżą się na chłód ciągnący wzdłuż podłogi mimo rekordowo niskiego współczynnika U skrzydła. Dlatego przy wyborze drzwi do wiatrołapu należy bezwzględnie żądać systemu uszczelnienia progowego z automatycznym opadaniem to jeden z trzech filarów izolacyjności obok współczynnika U i szczelności na przenikanie powietrza.

Może Cię zainteresować też ten artykuł Drzwi garażowe dwuskrzydłowe z montażem

Materiały i konstrukcja drzwi stalowych do garażu

Stal jako materiał konstrukcyjny drzwi osadzanych w przegrodzie między strefą komunikacyjną a mieszkalną zdobyła dominującą pozycję ze względu na połączenie wytrzymałości mechanicznej z możliwością kształtowania profili o złożonej geometrii. Rdzawo ocynkowana blacha stalowa pokryta farbą proszkową tworzy barierę antykorozyjną odporną na działanie wilgoci i soli odśnieżnych przenoszonych na oponach i podeszwach butów. Grubość blachy determinuje sztywność skrzydła dla drzwi intensywnie użytkowanych warto wybierać stal o grubości minimum 1,2 mm, podczas gdy 0,6-0,8 mm wystarczy do przejść rzadziej eksploatowanych.

Wewnątrz stalowego skrzydła pracuje układ żebrowania, którego zadaniem jest rozkład obciążeń punktowych i zapobieganie odkształceniom pod wpływem naprężeń. Układ zamkniętych komór uformowanych z zimnogiętych kształtowników stalowych tworzy ruszt, który zachowuje płaskość powierzchni przez dekady użytkowania. Pianka poliuretanowa wtryskiwana pod ciśnieniem w szczeliny między żebrami wypełnia przestrzeń, jednocześnie usztywniając konstrukcję i tworząc barierę termiczną. Proces ten eliminuje mostki kinetyczne między zewnętrzną a wewnętrzną powłoką blachy, co w kontekście izolacyjności ma kluczowe znaczenie.

Ościeżnica stalowa musi wytrzymać obciążenia przekazywane przez ciężkie skrzydło w warunkach eksploatacyjnych, gdzie drzwi osiągają masę 40-80 kg w zależności od grubości wypełnienia i rodzaju okuć. Profile ościeżnicy o przekroju zamkniętym z usztywniającymi wzmocnieniami w narożnikach stanowią standard rynkowy. Montaż ościeżnicy odbywa się na kotwach stalowych wmurowanych w mur lub na dyblach rozporowych wbijanych w otwory wykonane w betonie, przy czym każda strona ramy powinna być mocowana w minimum trzech punktach rozmieszczonych wzdłuż pionowej krawędzi.

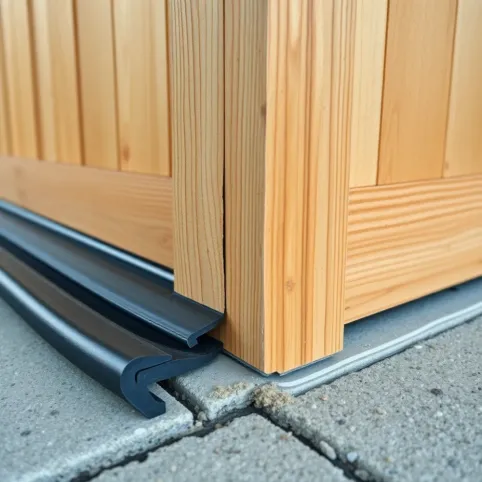

Podobny artykuł Jak ocieplić drzwi garażowe drewniane

Zawiasy stanowią newralgiczny element całego układu trzy zawiasy stożkowe o nośności 80-120 kg każdy pozwalają na swobodne użytkowanie drzwi stalowych masy 60-80 kg przez 50-100 tysięcy cykli otwarcia-zamknięcia. Zawiasy z regulacją wysięgu umożliwiają korektę pozycji skrzydła względem ościeżnicy w trakcie eksploatacji, co jest istotne w budynkach podlegających osiadaniu. W drzwiach przeznaczonych do przejść między garażem a wiatrołapem zaleca się stosowanie zawiasów z blokadą w pozycji zamkniętej, eliminującą możliwość samoczynnego uchylenia skrzydła pod wpływem podmuchów wiatru czy nierównomiernego ciśnienia.

Zamki wielopunktowe z ryglowaniem w trzech punktach górnym, środkowym i dolnym znacząco podnoszą odporność drzwi na próby wyważenia. System trzpieni ryglujących wsuwanych w wyfrezowane wręby ościeżnicy rozkłada siłę uderzenia na całą wysokość skrzydła, utrudniając sforsowanie przegrody. Warto zwrócić uwagę na certyfikację zgodną z klasą odporności na włamanie RC2 lub RC3, która obejmuje próby z wykorzystaniem narzędzi ręcznych i określa czas, przez jaki zamek musi stawić opór atakującemu minimum 3 minuty w przypadku klasy RC2, 5 minut w RC3.

Drzwi dwuskrzydłowe, gdzie jedno skrzydło pełni funkcję główną z zamkiem, a drugie pozostaje zaryglowane za pomocą bolców górnych i dolnych, sprawdzają się w szerokich otworach powyżej 1200 mm. Rozwiązanie to oferuje pełną szerokość przejścia w sytuacji, gdy zachodzi potrzeba wniesienia roweru, wózka dziecięcego czy transportu większych przedmiotów. Skrzydło bierne wyposażone w samozamykacz hydrauliczny powinno być domyślnie zamknięte zintegrowany system uszczelek zapobiega przedostawaniu się spalin, nawet gdy użytkownik zapomni je zaryglować po przejściu.

Uszczelnienie i wentylacja w przejściu garaż-wiatrołap

Dwufunkcyjny charakter przegrody między strefą komunikacyjną a mieszkalną wymaga rozwiązania paradoksu: drzwi muszą izolować termicznie, a jednocześnie umożliwiać przepływ powietrza w kontrolowany sposób. Benzyna, olej silnikowy, spaliny diesla i wilgoć z opon wszystko to kumuluje się w zamkniętej przestrzeni garażowej i bez wentylacji przenika do części mieszkalnej. System uszczelnienia drzwi musi więc działać w tandemie z rekuperacją lub wentylacją grawitacyjną gwarantującą wymianę powietrza zgodnie z normą PN-B-03430, która dla garaży jednostanowiskowych wymaga minimum 70 m³/h powietrza świeżego.

Uszczelka przylgowa montowana na obwodzie skrzydła od wewnętrznej strony wykonana z elastomeru termoplastycznego (TPE) lub silikonu wulkanizowanego stanowi pierwszą linię obrony przed spalinami. Wersje z wkładką szczotkową skutecznie zatrzymują cząsteczki sadzy i wilgoci osadzające się na powierzchni uszczelki. Trwałość elastomerów w warunkach garażowych szacuje się na 8-15 lat w zależności od jakości materiału i ekspozycji na promieniowanie UV w garażach podziemnych, gdzie światło słoneczne nie dociera, żywotność uszczelek wydłuża się nawet dwukrotnie.

Uszczelka progowa z automatycznym opadaniem działa na zasadzie docisku sprężystego przy zamykaniu drzwi element opada na aluminiowy próg, tworząc barierę dla zimnego powietrza od dołu. Wysokość opadania reguluje się w zakresie 8-15 mm, co pozwala wyrównać nierówności podłoża i skompensować odkształcenia skrzydła. Prógi termoformowane z aluminium z tworzywową nakładanką antypoślizgową charakteryzują się współczynnikiem przenikania ciepła na poziomie 3,5-5,0 W/(m²·K), co czyni je mostkiem termicznym stąd projektanci rekomendują izolowane progi stalowe stanowiące przedłużenie ramy ościeżnicy.

Grawitacyjna wentylacja garażu wymaga wykonania otworów wlotowych w dolnej części ściany oraz wylotowych w górnej partii przeciwległej ściany lub stropu. Przekrój otworów wentylacyjnych oblicza się na podstawie kubatury pomieszczenia i zakładanego ności wymiany powietrza dla garażu o powierzchni 30 m² i wysokości 2,7 m przy wymaganej wymianie 4-krotnej potrzebny przekrój wyniesie około 120 cm² dla otworu wlotowego i tyle samo dla wylotowego. Nawiewnik umieszczony w górnej części drzwi lub ściany nad otworem stanowi rozwiązanie uzupełniające, gdy wentylacja grawitacyjna okazuje się niewystarczająca z powodu zbyt szczelnych drzwi.

Wilgoć względna w garażu nie powinna przekraczać 60% powyżej tego progu na zimnych powierzchniach metalowych zaczyna się kondensować para wodna, inicjując korozję karoserii i elementów zawieszenia. Przy temperaturze zewnętrznej -10°C i temperaturze wewnętrznej +5°C punkt rosy osiąga wartość około -2°C, co oznacza, że na nieizolowanych elementach stalowych skrapla się woda. Właściwie zaprojektowany system wentylacji z rekuperatorem odzyskującym ciepło z powietrza wywiewanego pozwala utrzymać wilgotność na poziomie 40-50% nawet w mroźne dni, jednocześnie usuwając zanieczyszczenia lotne bez nadmiernych strat energetycznych.

Wentylacja wymuszona z czujnikiem jakości powietrza stanowi najskuteczniejsze rozwiązanie dla garaży połączonych z wiatrołapem. Czujnik wykrywający stężenie tlenku węgla (czadu) przekraczające 10 ppm automatycznie uruchamia wentylator wyciągowy, chroniąc domowników przed zatruciem. System można zintegrować z centralą alarmową, która przy przekroczeniu 50 ppm powiadomi właściciela o awarii.

Montaż i wymiary drzwi między częścią gospodarczą a mieszkalną

Otwór w przegrodzie między garażem a wiatrołapem musi spełniać wymagania normy PN-82/B-02002 określającej minimalne wymiary przejść komunikacyjnych w budynkach mieszkalnych. Dla swobodnego przejścia osoby dorosłej z przenoszonym przedmiotem szerokość light wynosi minimum 90 cm, lecz projektując przejście łączące strefę użytkową z komunikacyjną, warto przyjąć wymiar 100 cm jako kompromis między ergonomią a izolacyjnością termiczną szersze skrzydło oznacza większą powierzchnię przez którą ucieka ciepło. Wysokość standardowa wynosi 210 cm, choć w nowym budownictwie energooszczędnym coraz częściej spotyka się drzwi o wysokości 240 cm wymagające specjalnego zamówienia.

Montaż drzwi w istniejącym otworze wymaga weryfikacji stateczności muru przy krawędziach przylegających do ościeżnicy. Beton komórkowy o gęstości 400-600 kg/m³ wymaga stosowania kotew stalowych rozporowych o średnicy minimum 10 mm wbijanych w otwory Ø12 mm wykonane wiertarką udarową, podczas gdy mur ceramiczny pełny akceptuje kotwy wbijane bezpośrednio w spoiny poziome bez naruszania cegieł. Płyta OSB lub pustak ceramiczny wymaga kotew chemicznych z żywicą poliestrową lub epoksydową wstrzykiwaną do wyfrezowanego otworu takie połączenie osiąga nośność rzędu 8-12 kN w zależności od podłoża.

Izolacja termiczna ościeżnicy wymaga zachowania ciągłości warstwy izolacyjnej między ramą drzwi a przegrodą. Pianka poliuretanowa natryskiwana w szczelinę między murem a ościeżnicą tworzy szczelną barierę, lecz jej aplikacja wymaga zabezpieczenia powierzchni stalowej ościeżnicy przed spaleniem przez rozgrzany strumień piany. Alternatywę stanowią taśmy uszczelniające rozprężne (PSK) kompresowane do 50% grubości nominalnej, które po dekadach eksploatacji zachowują elastyczność dzięki strukturze zamkniętokomórkowej. Taśma montowana w dwóch warstwach pierwsza wzdłuż zewnętrznej krawędzi ramy, druga wzdłuż wewnętrznej tworzy izolację współpracującą z murem w procesie osiadania budynku.

Regulacja pozycji skrzydła w ościeżnicy obejmuje trzy płaszczyzny: wysokość zawiasów decyduje o położeniu górnej krawędzi, śruby dociskowe zawiasów wpływają na szczelinę szczelinę między skrzydłem a ościeżnicą, a kompensatory pod profiledem progowym pozwalają wyrównać różnice wysokości podłoża. Tolerancja szczeliny na obwodzie skrzydła powinna wynosić 2-3 mm w stanie zamkniętym zbyt ciasne osadzenie utrudnia zamykanie przy zmianach temperatury, zbyt luźne pogarsza szczelność.

Podłoga w wiatrołapie, zwłaszcza przy wejściu od strony garażu, powinna być wykończona materiałem odpornym na wilgoć i sól gres ceramiczny o klasie antypoślizgowej R10 lub R11 stanowi standardowe rozwiązanie. Istotna jest szczegółowa różnica poziomów próg drzwi powinien wystawać 15-20 mm ponad powierzchnię posadzki, by umożliwić prawidłowy docisk uszczelkiprogowej, lecz nie utrudniać przejazdu wózka inwalidzkiego czy dziecięcego. Próg izolowany z ramą stalową występującą jako przedłużenie ościeżnicy rozwiązuje problem mostka termicznego, eliminując aluminiowy próg jako osobny element konstrukcyjny.

Przepisy budowlane nakładają na inwestora obowiązek zabezpieczenia przejścia między garażem a częścią mieszkalną przed przedostawaniem się spalin rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, w punkcie dotyczącym garaży wymaga szczelności przegród i skutecznej wentylacji. Wykonanie tych wymagań dokumentuje protokół z badania szczelności powietrznej budynku przeprowadzanego metodą Blower Door, gdzie dopuszczalny współczynnik n50 nie może przekraczać 1,5 1/h dla budynków z wentylacją mechaniczną i 3,0 1/h dla budynków z wentylacją grawitacyjną.

Po zakończeniu montażu ostateczna kontrola powinna obejmować test szczelności przy użyciu kamery termowizyjnej rejestrującej rozkład temperatur na powierzchni drzwi i ościeżnicy w warunkach różnicy temperatur minimum 15°C między wnętrzem a zewnętrzem. Termogram wskazujący mostki termiczne wzdłuż krawędzi ościeżnicy sygnalizuje niewłaściwie wykonane połączenie pianki lub taśmy izolacyjnej. Kamerę termowizyjną można wynająć w wypożyczalni sprzętu budowlanego za 150-300 PLN/dzień koszt niewspółmiernie niski do korzyści z identyfikacji problemu przed zamontowaniem wykończenia ściennego maskującego wadę.

Wybierając drzwi do przestrzeni łączącej strefę użytkową z mieszkalną, inwestor powinien zacząć od analizy warunków brzegowych: kubatury garażu, systemu wentylacji, częstotliwości użytkowania i wymagań dotyczących akustyki. Stalowe drzwi izolowane o współczynniku U poniżej 1,0 W/(m²·K) z uszczelnieniem trójpoziomowym i automatycznym progiem stanowią rozwiązanie uniwersalne, które sprawdzi się w większości scenariuszy. Jeśli budynek położony jest przy ruchliwej ulicy, warto rozważyć wariant z akustycznym wypełnieniem wełną mineralną redukującym hałas o 35-40 dB. Natomiast w domach z kotłem gazowym w garażu niezbędne będą drzwi przeciwpożarowe EI30 oparte na układzie pęczniejących uszczelek, które w razie pożaru uszczelniają szczeliny i blokują rozprzestrzenianie ognia przez 30 minut.

Finalna decyzja powinna uwzględniać deklarowaną trwałość rozwiązania pianka poliuretanowa degraduje się po około 15-20 latach, elastomerowe uszczelki wymagają wymiany co 10-15 lat, zawiasy przy intensywnej eksploatacji zużywają się po 20-30 tysiącach cykli. Inwestycja w drzwi wysokiej klasy z wymiennymi komponentami ostatecznie kosztuje mniej niż wymiana całego skrzydła co dekadę.
