Podwalina termiczna pod próg G‑U: koniec z zimnem przy drzwiach

Zimna podłoga tuż przy drzwiach wejściowych, wyraźny ciąg zimnego powietrza ciągnący od progu, a po sezonie grzewczym odstające panele i ciemny nalot na styku podłogi z ościeżnicą to nie defekt wykonawcy, lecz brakujące ogniwo izolacji strefy wejściowej. Ciepły próg pod drzwi zewnętrzne to efekt zastosowania podwaliny termicznej, czyli elementu zamykającego ciągłość ocieplenia w najsłabszym punkcie drzwi. Bez niego nawet najlepsze drzwi z ciepłym progiem G-U tracą swoje parametry, a współczynnik U całego węzła przekracza wymagania WT 2021.

• Dlaczego próg to najsłabsze ogniwo izolacji drzwi wejściowych
• Czym jest podwalina termiczna pod próg G-U
• Kompatybilność z systemami progów G-U
• Montaż podwaliny pod próg G-U krok po kroku
• BASIC, BASIC+ i PRO który wariant podwaliny wybrać
• Najczęstsze błędy przy ociepleniu progu drzwi zewnętrznych
• Parametry techniczne i normy
• Wzór obliczeniowy doboru wysokości podwaliny
• Korzyści długoterminowe i zwrot z inwestycji
• Kiedy montaż podwaliny jest obowiązkowy

Dlaczego próg to najsłabsze ogniwo izolacji drzwi wejściowych

Próg drzwiowy łączy trzy różne materiały: aluminium progu G-U, wylewkę betonową i posadzkę. To właśnie w tym miejscu tworzy się geometryczny mostek termiczny, przez który ciepło ucieka na zewnątrz znacznie szybciej niż przez resztę przegrody. Współczynnik przewodzenia betonu sięga 1,65 W/(m·K), aluminium progu 160 W/(m·K), a styropianu podłogowego zaledwie 0,038 W/(m·K).

Różnica przewodności blisko pięćdziesięciokrotna sprawia, że strumień cieplny wybiera drogę najmniejszego oporu. W efekcie temperatura wewnętrznej powierzchni progu spada poniżej punktu rosy, co prowadzi do kondensacji pary wodnej. Wilgoć osiada na styku progu z posadzką, wnika pod panele lub parkiet i po kilku sezonach grzewczych uruchamia procesy gnilne.

Drugim skutkiem jest wyraźny dyskomfort przy wchodzeniu do domu. Nawet przy temperaturze pokojowej 21°C odczuwalne chłodzenie strefy progu sięga 3-5°C. To efekt konwekcji wymuszonej różnicą temperatur oraz promieniowania zimnej powierzchni. Użytkownik odczuwa przeciąg, mimo że okna i ściany są szczelne.

Przeczytaj również o Ciepły próg drzwi

WT 2021 (Rozporządzenie MRiT w sprawie warunków technicznych, jakim powinny odpowiadać budynki) zaostrzyło wymagania dla drzwi zewnętrznych do U ≤ 1,3 W/(m²·K) przy ti ≥ -2°C, a od 2027 roku próg ten spadnie do 1,0 W/(m²·K). Bez przerwania mostka termicznego w strefie podłogi te wartości pozostają nieosiągalne, niezależnie od klasy samych drzwi.

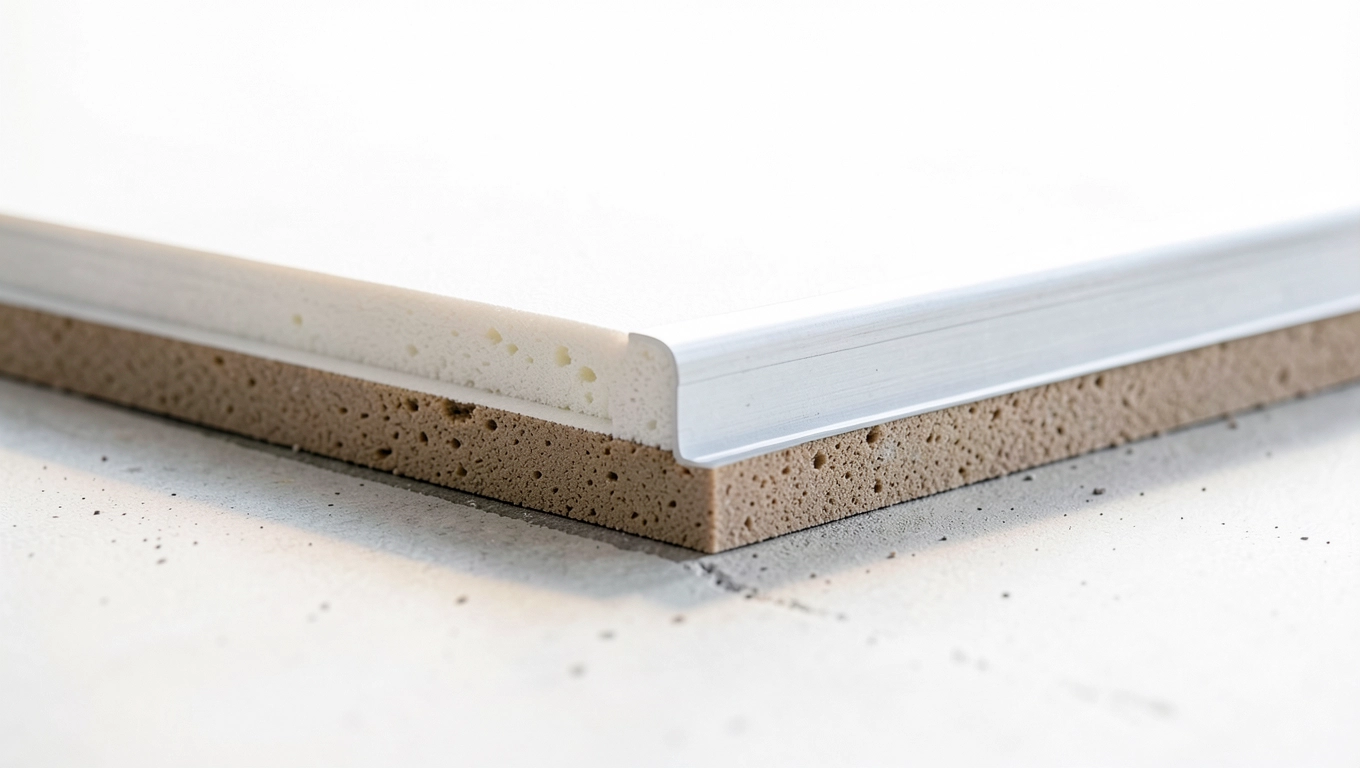

Czym jest podwalina termiczna pod próg G-U

Podwalina termiczna to prefabrykowany blok z ekstrudowanego polistyrenu (XPS) lub kompozytu XPS z rdzeniem wzmacniającym, montowany w szczelinie między wylewką a progiem aluminiowym. Jej zadaniem jest przeniesienie obciążeń użytkowych progu przy jednoczesnym zachowaniu ciągłości izolacji termicznej. W katalogu producentów systemów G-U funkcjonuje jako element dedykowany, kompatybilny z konkretnymi modelami progów aluminiowych.

Materiał bazowy, czyli XPS, cechuje się λ ≤ 0,035 W/(m·K), nasiąkliwością poniżej 0,7% objętości oraz klasą palności E. Struktura zamkniętych komórek sprawia, że materiał nie chłonie wilgoci z wylewki ani wody gruntowej przy drzwiach balkonowych. W odróżnieniu od styropianu EPS, XPS pod obciążeniem nie „płynie" i zachowuje deklarowaną nośność przez dekady.

Zobacz ciepły próg drzwiowy

Nośność podwaliny zależy od gęstości XPS oraz wzmocnienia. Podwalina BASIC z XPS 300 kPa przenosi obciążenia do 200 kg na metr bieżący, co wystarcza w standardowych drzwiach wejściowych domów jednorodzinnych. BASIC+ z XPS 700 kPa podnosi tę wartość do 500 kg/mb, a wariant PRO z rdzeniem Forte Sill osiąga 550 kg/mb przy znacznie wyższej stabilności krawędzi.

Zakres wysokości podwalin obejmuje standardowo 30-270 mm, choć w praktyce najczęściej stosuje się przedziały 60-120 mm. Szerokość dopasowana jest do wymiaru progu G-U i wynosi zazwyczaj 80-120 mm, a długość odpowiada szerokości drzwi w świetle ościeżnicy. Indywidualne zamówienia pozwalają dobrać wysokość, szerokość i kształt głowicy do nietypowych progów oraz progów z odwodnieniem liniowym.

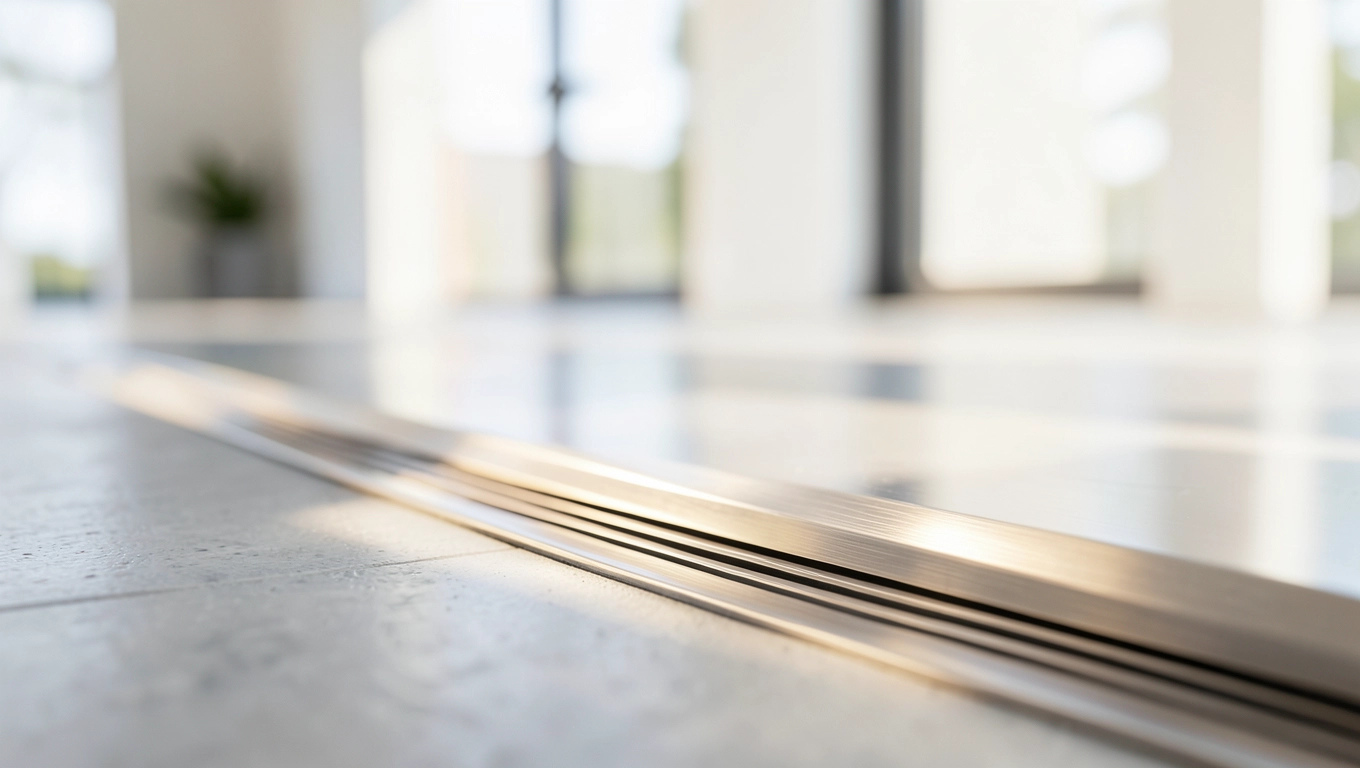

Kompatybilność z systemami progów G-U

Systemy G-U obejmują kilkanaście modeli progów aluminiowych, w tym progi z przegrodą termiczną, progi niskie (low threshold) oraz progi z odprowadzeniem wody. Podwalina termiczna projektowana jest tak, by jej górna głowica odpowiadała kształtem konkretnemu progowi. Indywidualne dopasowanie polega na frezowaniu rowków, wycięciu kanalików odwadniających i wyprofilowaniu krawędzi pod uszczelkę szczotkową.

Zobacz Ciepły próg pod drzwi tarasowe

W typowym projekcie wybór pada na jeden z trzech wariantów: BASIC dla drzwi wejściowych bez dodatkowych obciążeń, BASIC+ dla drzwi z doświetleniami bocznymi oraz PRO dla drzwi tarasowych z systemem HS (podnoszono-przesuwnych) i progów narażonych na intensywny ruch pieszy. Każdy wariant wymaga podania numeru katalogowego progu G-U, na podstawie którego dobierana jest geometria głowicy.

Personalizacja obejmuje również kątowniki montażowe, otwory na śruby mocujące próg do podwaliny oraz kanały na przewody instalacji alarmowej i domofonowej. Producent dołącza rysunek techniczny z przekrojem progu i podwaliny w skali 1:1, co eliminuje ryzyko kolizji z warstwami posadzki. Rysunek ten stanowi jednocześnie instrukcję dla ekipy montażowej.

Montaż podwaliny pod próg G-U krok po kroku

Przygotowanie podłoża decyduje o trwałości całego węzła. Wylewka musi być czysta, sucha, pozbawiona mleczka cementowego i wolna od pęknięć. Wilgotność resztkowa nie powinna przekraczać 2% CM dla wylewek cementowych i 0,5% CM dla anhydrytowych. Nierówności powyżej 3 mm na metr bieżący wymagają szlifowania lub wyrównania masą samopoziomującą.

Dobór kleju do XPS wpływa bezpośrednio na trwałość połączenia. Stosuje się kleje poliuretanowe jednoskładnikowe lub zaprawy cementowe modyfikowane polimerem. Klej cementowy wiąże mechanicznie dzięki wnikaniu w strukturę XPS, klej PU wiąże chemicznie, tworząc elastyczną spoinę odporną na drgania termiczne. W strefach narażonych na wilgoć (drzwi tarasowe, wejścia bez zadaszenia) lepszy okazuje się klej PU.

Aplikacja kleju odbywa się pasmami o szerokości 8-10 mm w odstępach co 5 cm, wzdłuż obwodu podwaliny oraz wzdłuż linii środkowej. Takie rozłożenie kleju zapewnia równomierne rozłożenie naprężeń i pozwala na drobne korekty położenia przed związaniem. Zużycie kleju wynosi około jednego kartusza 310 ml na 1,5-2,0 mb podwaliny.

Ustawienie podwaliny i poziomowanie wymaga użycia lasera krzyżowego lub poziomnicy wodnej 1 m. Tolerancja odchylenia od poziomu nie powinna przekraczać 0,5 mm/mb. Po ustawieniu podwalinę dociska się punktowo, by zapobiec wyparciu kleju, a następnie kontroluje się położenie w dwóch prostopadłych kierunkach. Korekty możliwe są przez 5-8 minut od aplikacji kleju PU.

Docisk i czas wiązania zależą od temperatury otoczenia. Klej PU osiąga wytrzymałość wstępną po 30-45 minutach w temperaturze 20°C, pełną po 24 godzinach. W tym czasie podwalina nie może być obciążana. Montaż progu G-U na podwalinie następuje po związaniu kleju i wymaga użycia śrub montażowych dobranych do typu głowicy.

Uszczelnienie membraną EPDM od strony zewnętrznej chroni podwalinę przed wodą opadową i wilgocią gruntową. Membranę układa się z zakładką minimum 100 mm na ościeżnicę drzwi oraz na wylewkę, a następnie kleji taśmą butylową do profili progu i podwaliny. Ciągłość uszczelnienia sprawdza się wizualnie oraz testami dymowymi przed montażem listew przypodłogowych.

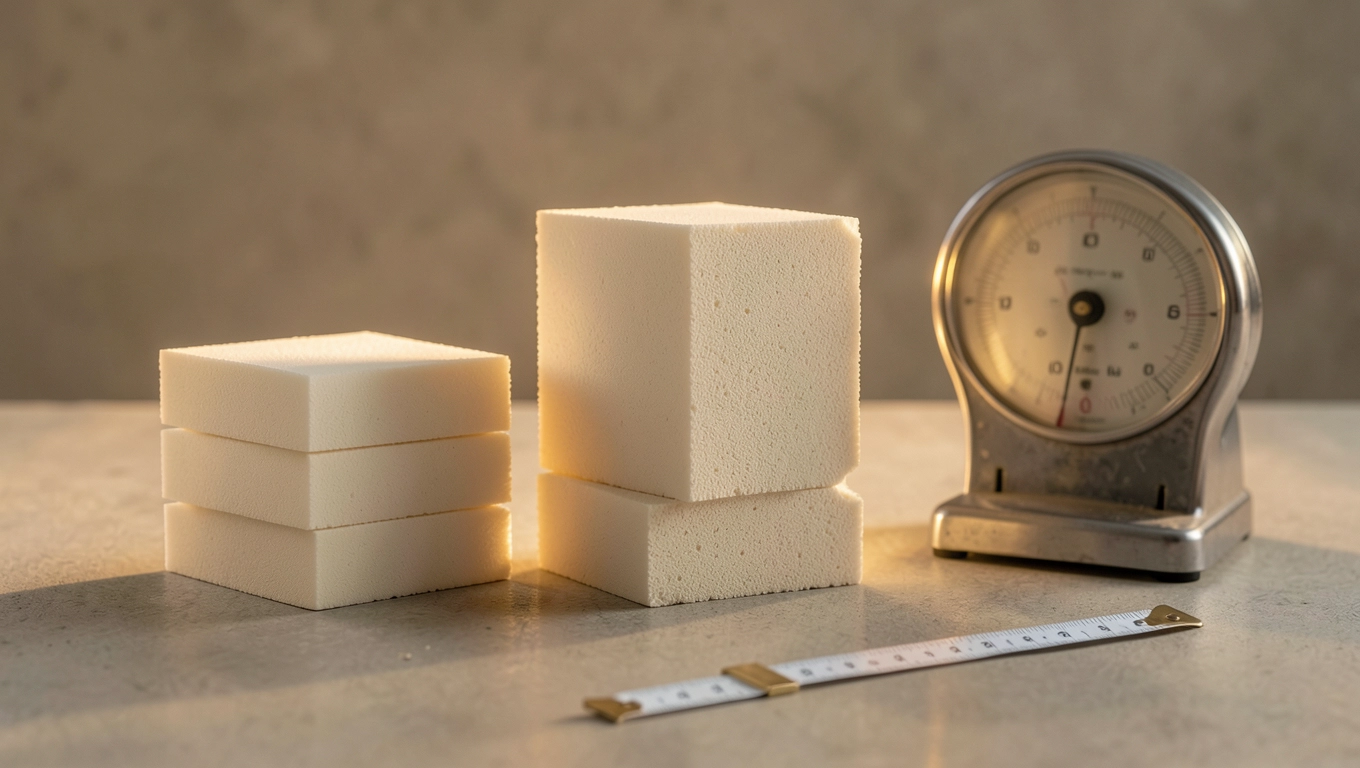

BASIC, BASIC+ i PRO który wariant podwaliny wybrać

Różnice między wariantami wynikają z gęstości XPS, nośności, zakresu wysokości oraz ceny. BASIC sprawdza się w drzwiach wejściowych o masie do 80 kg, w domach jednorodzinnych z umiarkowanym natężeniem ruchu. BASIC+ obsługuje cięższe drzwi z doświetleniami oraz progi z odwodnieniem liniowym. PRO przeznaczony jest do drzwi tarasowych HS, drzwi dwuskrzydłowych i progów narażonych na intensywny ruch.

Wariant BASIC nie powinien być stosowany pod drzwi tarasowe HS, ponieważ obciążenia dynamiczne przy otwieraniu narażają XPS 300 kPa na degradację. BASIC+ nie sprawdza się w drzwiach z progiem zero-barrier, gdzie wymagana jest dodatkowa wzmocniona krawędź. PRO wymaga precyzyjnego pomiaru, ponieważ nietypowe wysokości produkowane są na indywidualne zamówienie z terminem realizacji 10-14 dni roboczych.

Najczęstsze błędy przy ociepleniu progu drzwi zewnętrznych

Pominięcie warstwy gruntującej na wylewce cementowej to błąd skutkujący odspajaniem kleju. Wylewka chłonie wodę z zaprawy, obniżając jej wytrzymałość o 30-40%. Gruntowanie penetratorem zmniejsza nasiąkliwość podłoża i wydłuża czas otwarty kleju.

Zastosowanie styropianu EPS zamiast XPS w strefie progu prowadzi do pękania pod obciążeniem. EPS o wytrzymałości 100 kPa ugina się o 2-3 mm pod typowym obciążeniem drzwi, co powoduje pęknięcia w posadzce. XPS 300 kPa ugina się poniżej 0,5 mm w tych samych warunkach.

Brak uszczelnienia od strony zewnętrznej powoduje wnikanie wody pod próg. Woda w cyklach zamarzania i rozmarzania rozsadza połączenie klejowe, a po dwóch-trzech sezonach podwalina traci przyczepność. Membrana EPDM rozwiązuje ten problem, pod warunkiem że zachowano ciągłość zakładek.

Montaż podwaliny na mokrej wylewce skutkuje zamknięciem wilgoci w strukturze XPS. Po zamontowaniu progu wilgoć nie ma ujścia i dyfuzuje w górę, niszcząc parkiet. Pomiar wilgotności miernikiem CM jest obowiązkowy przed rozpoczęciem prac.

Brak dylatacji obwodowej między podwaliną a ścianą boczną ościeżnicy powoduje mostki akustyczne i naprężenia termiczne. Szczelina 5 mm wypełniona trwale elastycznym kitem akrylowym lub taśmą rozprężną kompensuje ruchy konstrukcji.

Osadzenie progu bezpośrednio na wylewce z pominięciem podwaliny to najczęstsza praktyka w budownictwie deweloperskim. Powoduje straty ciepła rzędu 8-12% w strefie wejściowej i tworzy warunki do zagrzybienia. Koszt podwaliny zwraca się w ciągu dwóch-trzech sezonów grzewczych.

Użycie niewłaściwych śrub mocujących próg do podwaliny prowadzi do korozji i pękania głowicy. Śruby powinny być ze stali nierdzewnej A2 lub A4, klasy wytrzymałości 8.8, z łbem podkładkowym EPDM. Ich długość dobiera się tak, by nie przekroczyć 80% grubości podwaliny.

Parametry techniczne i normy

Projektując węzeł progowy, warto opierać się na konkretnych dokumentach odniesienia. Norma PN-EN ISO 14683 definiuje metodę obliczania liniowego współczynnika przenikania ciepła Ψ (psi) dla mostków termicznych. Dla węzła próg-podwalina-wylewka Ψ powinien mieścić się w granicach 0,08-0,15 W/(m·K), a jego wartość oblicza się w programach typu THERM lub HEAT2.

Eurokod 1 (PN-EN 1991-1-1) podaje wartości obciążeń użytkowych dla stref wejściowych: 2,0-3,0 kN/m² w budynkach mieszkalnych i 4,0 kN/m² w obiektach użyteczności publicznej. Podwalina musi przenieść te obciążenia w połączeniu z masą własną drzwi, co oznacza konieczność stosowania wariantu BASIC+ lub PRO w drzwiach o masie powyżej 120 kg.

Wymagania WT 2021 (Dz.U. 2019 poz. 1065 z późn. zm.) w zakresie współczynnika U dla drzwi zewnętrznych obowiązują w nowych budynkach od 31 grudnia 2020 roku. Dla przebudów i remontów obowiązują wartości maksymalne U ≤ 1,3 W/(m²·K) bez względu na strefę klimatyczną. Od 2027 roku wejdzie w życie zaostrzony wymóg U ≤ 1,0 W/(m²·K).

Klasyfikacja ogniowa XPS obejmuje klasę E wg PN-EN 13501-1, co oznacza materiał trudnopalny, samogasnący, niekapiący i niewytwarzający płonących kropli. W strefach z wymaganą odpornością ogniową EI 30 lub EI 60 podwalinę należy dodatkowo zabezpieczyć wkładką z wełny mineralnej lub pianki ogniochronnej.

Wzór obliczeniowy doboru wysokości podwaliny

Wysokość podwaliny wynika z różnicy między poziomem wylewki a poziomem spodu ościeżnicy po uwzględnieniu grubości warstw posadzki. Wzór uproszczony ma postać:

H_podwaliny = H_ościeżnicy H_wylewki H_posadzki + H_kleju

gdzie H_kleju wynosi 1-2 mm w zależności od tolerancji wylewki. Przykład: ościeżnica osadzona na wysokości 105 mm nad wylewką, planowana posadzka (panele 8 mm + podkład 2 mm) ma 10 mm, a klej 2 mm. Podwalina powinna mieć 105 10 + 2 = 97 mm, co zaokrągla się do najbliższego wymiaru produkcyjnego 100 mm.

W praktyce stosuje się tolerancję ±2 mm, ponieważ zbyt ciasne osadzenie progu utrudnia regulację, a zbyt luźne wymaga podkładek kompensacyjnych. Warto zmierzyć rzeczywistą wysokość po wylaniu wylewki i związaniu, a nie na etapie projektu, ponieważ wylewki mają tendencję do odchyleń od założonego poziomu.

Korzyści długoterminowe i zwrot z inwestycji

Koszt podwaliny termicznej w drzwiach wejściowych o szerokości 1,0 m wynosi orientacyjnie 200-400 zł w zależności od wariantu. W cyklu życia budynku (30 lat) przekłada się to na:

• brak reklamacji posadzki w strefie progu (koszt wymiany paneli: 1500-3000 zł),
• brak kosztów osuszania i odgrzybiania (3000-8000 zł za incydent),
• obniżenie rachunku za ogrzewanie o 80-150 zł rocznie w domu 120 m²,
• brak konieczności wymiany progu z powodu degradacji podłoża (4000-6000 zł).

Suma unikniętych kosztów w cyklu 30-letnim sięga kilkunastu tysięcy złotych, co daje zwrot z inwestycji w podwalinę rzędu 1:20. Największą wartością nie jest jednak aspekt finansowy, lecz trwałość i zdrowie domowników. Brak zagrzybienia w strefie wejściowej eliminuje ryzyko alergii wziewnych i problemów z górnymi drogami oddechowymi, szczególnie istotne w domach z małymi dziećmi oraz osobami starszymi.

Kiedy montaż podwaliny jest obowiązkowy

Z punktu widzenia fizyki budowli, podwalina termiczna powinna być stosowana zawsze pod drzwiami zewnętrznymi w ogrzewanych budynkach. W praktyce obowiązek ten wynika z dokumentacji projektowej w budynkach energooszczędnych (NF40, NF15) oraz pasywnych, a także z wymagań programów dofinansowań takich jak „Czyste Powietrze" i „Stop Smog". Brak podwaliny w tych programach skutkuje odmową wypłaty dotacji.

Dobór wariantu zależy od czterech parametrów: szerokości drzwi, masy skrzydła, natężenia ruchu oraz obecności odwodnienia liniowego. Dla drzwi wejściowych o masie do 80 kg i szerokości do 1,1 m wystarcza BASIC. Dla drzwi z doświetleniami bocznymi lub masą 80-150 kg konieczny jest BASIC+. Dla drzwi tarasowych HS oraz drzwi dwuskrzydłowych wymagany jest PRO.

Jeśli w Twoim projekcie stoisz przed wyborem podwaliny, określ numer katalogowy progu G-U, zmierz szczelinę w trzech punktach i sprawdź masę skrzydła. Te trzy dane wystarczą, by w ciągu minuty wskazać właściwy wariant. W razie wątpliwości skonsultuj projekt z doradcą technicznym, który na podstawie rysunku ościeżnicy potwierdzi kompatybilność głowicy.
