Blokowanie drzwi w pozycji otwartej, elektrotrzymacz

Masz do czynienia z drzwiami, które muszą stać otwarte przez większość dnia, a jednocześnie w sekundę zamknąć się przy alarmie pożarowym. To nie kaprys architekta, lecz wymóg bezpieczeństwa, który spina się z codziennym komfortem w jednym, niepozornym elemencie: elektrotrzymaczu drzwiowym. Poniżej znajdziesz kompletny przewodnik po blokadach drzwi w pozycji otwartej: od fizyki magnesu, przez dobór napięcia i siły trzymania, aż po montaż oraz przeglądy okresowe.

• Elektrotrzymacz drzwiowy 24V i 230V, który wybrać?
• Blokada drzwi ppoż. na drodze ewakuacji
• Montaż trzymacza magnetycznego krok po kroku
• Dobór siły trzymania i konserwacja blokady drzwi

Elektrotrzymacz drzwiowy 24V i 230V, który wybrać?

Elektrotrzymacz drzwiowy to urządzenie, które trzyma skrzydło w pozycji otwarnej za pomocą siły elektromagnetycznej, a zwalnia je w ułamku sekundy po odcięciu zasilania. Wewnątrz obudowy pracuje cewka nawinięta drutem miedzianym, która po podłączeniu do prądu wytwarza pole magnetyczne o natężeniu ściągającym płytkę kotwiczącą zamontowaną na drzwiach. Gdy napięcie znika, pole zanika natychmiast, a skrzydło zamyka się pod wpływem samozamykacza.

Wariant 24V DC spotykany jest znacznie częściej niż 230V AC, ponieważ współpracuje bezpośrednio z centralami sygnalizacji pożarowej oraz zasilaczami buforowymi. Zasilanie 24V oznacza także niższe ryzyko porażenia przy serwisie i prostsze prowadzenie przewodów w kanałach elektroinstalacyjnych. Wersja 230V stosowana jest tam, gdzie brak centrali SSP, a budżet inwestycji nie pozwala na dodatkowy transformator.

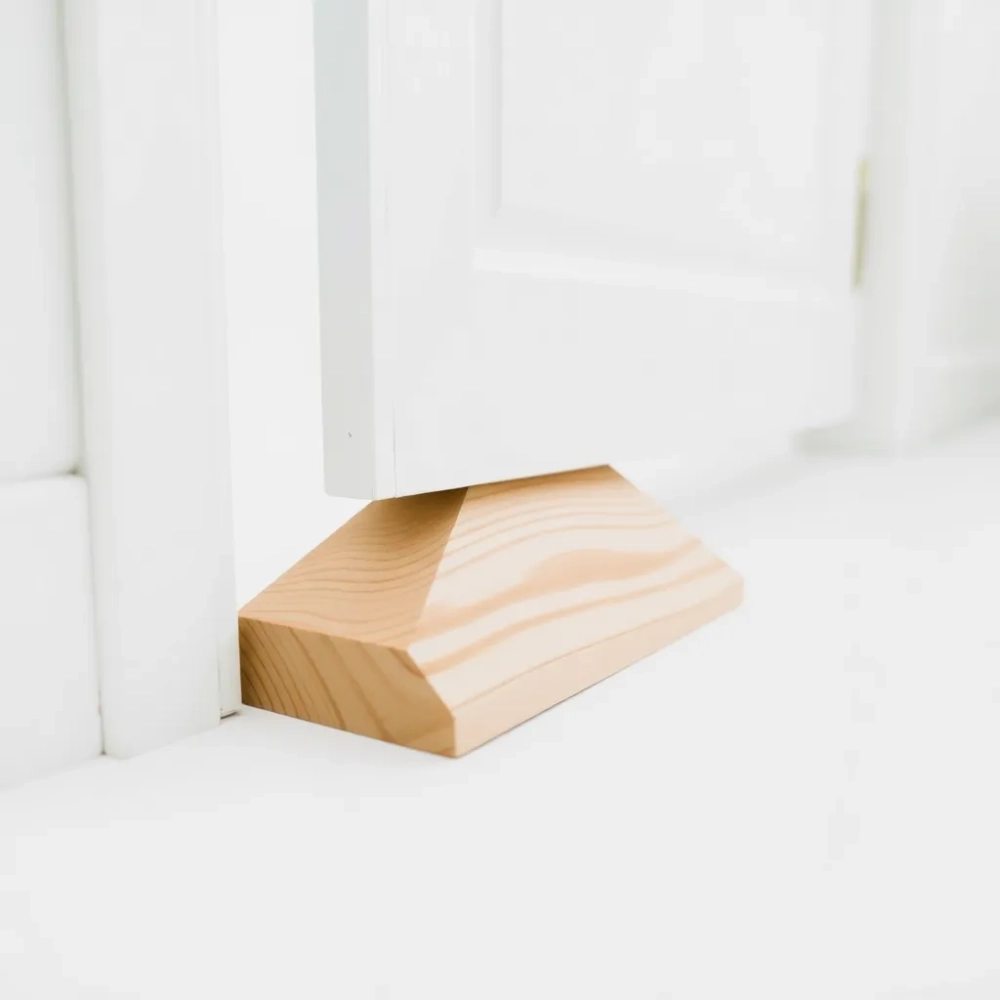

Różnica między blokadą magnetyczną a zwykłym blokadą mechaniczną jest fundamentalna. Klin, hak czy łańcuszek wymagają fizycznego zwolnienia ręką lub dodatkowego siłownika, natomiast elektrotrzymacz reaguje na sygnał elektryczny w ciągu 20-50 ms. To właśnie ta prędkość decyduje o spełnieniu wymagań ochrony przeciwpożarowej.

Przy doborze napięcia sprawdź, czy centrala ppoż. dysponuje wolnym wyjściem sterującym o obciążalności co najmniej 200 mA na jeden trzymacz. Jeśli tak, wybieraj 24V i zasilaj bezpośrednio z SSP. Gdy centrala nie obsługuje obciążenia, konieczny staje się przekaźnik pośredniczący albo osobny zasilacz z akumulatorem.

Osobny zasilacz buforowy z akumulatorem żelowym 12V/7Ah wystarcza na utrzymanie trzymacza 24V/200 N przez około 8 godzin po zaniku sieci. To ważne, bo blokada pożarowa musi pozostawać aktywna również wtedy, gdy pożar odcina zasilanie budynku. Zasilacz bez baterii traci funkcję bezpieczeństwa dokładnie wtedy, gdy jest najbardziej potrzebna.

Kiedy NIE stosować 230V

Unikaj wariantu 230V AC w strefach zagrożonych wybuchem, w pobliżu wilgotnych pomieszczeń oraz wszędzie tam, gdzie wymagana jest współpraca z centralą ppoż. Większość centralek sygnalizacji pożarowej posiada wyjścia 24V, a konwersja napięcia 230V na sygnał sterujący wymaga dodatkowych przekaźników i komplikuje schemat. To komplikacja bez wyraźnego zysku.

Blokada drzwi ppoż. na drodze ewakuacji

Drzwi na drodze ewakuacji mają pozostawać zamknięte, ale jednocześnie nie mogą utrudniać codziennego ruchu. Rozwiązaniem jest właśnie blokowanie drzwi w pozycji otwartej: skrzydło stoi otwarte, ludzie przechodzą swobodnie, a w razie alarmu mechanizm natychmiast zamyka przejście. Cały system opiera się na trzech elementach: trzymaczu magnetycznym, samozamykaczu oraz sterowniku reagującym na sygnał z czujki dymu lub przycisku pożarowego.

Przepisy Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. (z późn. zm.) wymagają, aby drzwi przeciwpożarowe na drogach ewakuacji zamykały się samoczynnie po zadziałaniu systemu sygnalizacji pożarowej lub po utracie napięcia. Elektrotrzymacz drzwiowy spełnia ten warunek, ponieważ zanik prądu powoduje zwolnienie blokady w czasie krótszym niż jedna sekunda.

Norma PN-EN 1158 reguluje urządzenia koordynujące kolejność zamykania drzwi przesuwnych i rozwiernych w zestawach wieloskrzydłowych. Z kolei PN-EN 14637 opisuje systemy zamykające sterowane elektrycznie, w tym wymagania dla elektrotrzymaczy podłączanych pod napięcie stałe. Deklaracja właściwości użytkowych oraz oznaczenie CE potwierdzają zgodność z tymi normami, a certyfikat CNBOP-PIB dodatkowo gwarantuje dopuszczenie do stosowania w polskim budownictwie.

W hotelach i szpitalach trzymacz drzwiowy utrzymuje otwarte drzwi korytarzy, ułatwiając transport bagażu, wózków czy łóżek. W biurach i kinach blokuje wejścia do sal konferencyjnych i kinowych. W centrach handlowych zabezpiecza przejścia między strefami pożarowymi w godzinach otwarcia. W szkołach kontroluje dostęp do klatek schodowych podczas lekcji, a przy alarmie natychmiast odcina drogę ognia.

Schemat typowej instalacji wygląda następująco: czujka dymu wysyła sygnał do centrali SSP, centrala zwalnia napięcie na linii trzymacza, elektrotrzymacz puszcza płytkę kotwiczącą, samozamykacz domyka skrzydło, a koordynator w drzwiach dwuskrzydłowych wymusza kolejność zamykania najpierw skrzydła biernego, potem czynnego.

Uwaga: montaż elektrotrzymacza bez zasilania awaryjnego to częsty błąd. Przy zaniku napięcia sieciowego blokada zwolni się w sposób niekontrolowany, drzwi zamkną się, blokując przejście. Zasilacz buforowy z akumulatorem jest obowiązkowy w każdej instalacji, która ma spełniać wymogi ppoż.

Współpraca z systemem sygnalizacji pożarowej

Centrala SSP podaje napięcie na linię trzymacza przez styk bezpotencjałowy lub wyjście tranzystorowe. Po wykryciu pożaru styk zostaje rozwarty, napięcie na cewce spada do zera i blokada natychmiast zwalnia. Czas reakcji całego łańcucha od wykrycia dymu do zamknięcia drzwi nie powinien przekraczać 10 sekund, tak mówi instrukcja ITB dotycząca stosowania urządzeń przeciwpożarowych.

Montaż trzymacza magnetycznego krok po kroku

Montaż rozpocznij od wyboru lokalizacji. Elektrotrzymacz ścienny natynkowy montuje się na ścianie naprzeciwko drzwi, na wysokości 5-10 cm od górnej krawędzi ościeżnicy. Płytka kotwicząca trafia na drzwi dokładnie na wprost powierzchni styku magnesu. Wariant podtynkowy wymaga wcześniejszego przygotowania puszki instalacyjnej, dlatego planuj go jeszcze na etapie projektowania ścianek działowych.

Zasilanie prowadź przewodem 2x1,0 mm² w korytkach lub podtynkowo, zależnie od klasy odporności ogniowej przegrody. W kanałach kablowych wymagane jest stosowanie przewodów ognioodpornych (np. HDGs) o zachowaniu funkcji E90, jeśli kabel przechodzi przez strefę pożarową. Standardowy YDYp nie spełnia tego wymogu.

Przycisk zwalniacy (release button) instaluje się w pobliżu drzwi, ale nie bezpośrednio przy trzymaczu, tak, aby osoba postronna nie mogła przypadkiem zwolnić blokady. Najczęściej przycisk umieszcza się przy stanowisku recepcji, w pomieszczeniu ochrony lub obok czujki pożarowej. Po naciśnięciu następuje chwilowe przerwanie obwodu, magnes puszcza, drzwi się zamykają.

Test okresowy powinien odbywać się co 6 miesięcy. Procedura: wciśnij przycisk zwalniający, sprawdź, czy drzwi zamykają się płynnie bez zacięć, upewnij się, że koordynator poprawnie sekwencjonuje skrzydła w drzwiach dwuskrzydłowych. Następnie odłącz zasilanie sieciowe i sprawdź, czy blokada zwalnia się również z akumulatora (testuje się w ten sposób sprawność bufora).

Wskazówka praktyczna: przy montażu podtynkowym w ściance g-k zostaw zapas kabla około 30 cm w puszce, ułatwi to późniejszą wymianę trzymacza bez kucia ściany. Każde wymontowanie starego urządzenia powoduje utratę deklaracji CE zestawu, dlatego producenci zalecają zachowanie oryginalnych elementów montażowych.

Kiedy NIE montować trzymacza ściennego

Na ścianach z ociepleniem elastycznym (styropian, wełna) trzymacz natynkowy będzie odstawał i drzwi nie dosuną się do ościeżnicy. W takich przypadkach zastosuj wariant podłogowy z ramieniem obrotowym lub trzymacz szynowy montowany w górnej części ościeżnicy. Unikaj też montażu na drzwiach wahadłowych, elektrotrzymacz współpracuje wyłącznie z samozamykaczami montowanymi na drzwiach rozwieranych.

Dobór siły trzymania i konserwacja blokady drzwi

Siłę trzymania dobiera się do masy skrzydła oraz wymagań ochrony ppoż. Dla drzwi jednoskrzydłowych o masie do 80 kg wystarcza trzymacz 200-300 N. Skrzydła 80-120 kg wymagają 500-700 N. Drzwi dwuskrzydłowe z koordynatorem potrzebują dwóch niezależnych trzymaczy po 500 N każdy lub jednego o sile 1000 N. Podawanie siły w niutonach wynika z fizyki: 1 N to siła potrzebna do nadania masie 1 kg przyspieszenia 1 m/s².

Przegląd okresowy powinien obejmować cztery obszary: wizualną ocenę stanu obudowy i płytki kotwiczącej, pomiar napięcia zasilania pod obciążeniem (powinno mieścić się w granicach 22-28V DC), sprawdzenie czasu zwalniania blokady po odcięciu napięcia (norma: poniżej 1 sekundy) oraz kontrolę akumulatora buforowego pod kątem pojemności i szczelności. Terminy przeglądów: co 6 miesięcy dla obiektów użyteczności publicznej, co 12 miesięcy w budynkach mieszkalnych.

Objawy zużycia pojawiają się stopniowo. Pierwszy sygnał to słyszalne brzęczenie cewki przy zaniku napięcia, drugi to wydłużony czas zwalniania blokady powyżej 1 sekundy, trzeci to widoczne przebarwienia na powierzchni styku magnetycznego. Każdy z tych objawów kwalifikuje urządzenie do wymiany. Naprawa cewki nie jest ekonomicznie uzasadniona, koszt nowego trzymacza zaczyna się od około 250 zł netto za wariant 24V/200 N.

Częstotliwość wymiany zależy od intensywności pracy. W hotelu z ciągłym ruchem gości elektrotrzymacz pracuje 20-22 godziny na dobę, co przekłada się na żywotność 8-10 lat. W biurze z 8-godzinnym cyklem pracy urządzenie działa poprawnie nawet 15 lat. W obu przypadkach kluczowy jest regularny test akumulatora, bo to on decyduje o skuteczności blokady w sytuacji awaryjnej.

Najczęstsze błędy przy doborze i montażu

Lista pułapek, które regularnie pojawiają się na inwestycjach:

• Brak zasilacza buforowego z akumulatorem, drzwi zamykają się przy każdym zaniku napięcia sieciowego, blokując użytkowników.
• Dobór siły trzymania "na oko" bez uwzględnienia masy skrzydła i momentu obrotowego samozamykacza.
• Brak koordynatora w drzwiach dwuskrzydłowych, skrzydła zamykają się jednocześnie i klinują się w ościeżnicy.
• Montaż przycisku zwalniającego w miejscu ogólnodostępnym, co umożliwia przypadkowe wyłączenie blokady.
• Prowadzenie przewodów bez zachowania odporności ogniowej E90 w obrębie stref pożarowych.
• Brak wpisu w książce obiektu o lokalizacji i terminie przeglądu urządzenia.

Checklista doboru elektrotrzymacza

Przed zakupem zweryfikuj pięć parametrów:

• Napięcie zasilania, 24V DC przy współpracy z SSP, 230V AC tylko wtedy, gdy brak centrali.
• Siłę trzymania w niutonach, minimum 200 N dla drzwi lekkich, 500 N dla standardowych, 1000 N dla ciężkich.
• Typ montażu, natynkowy, podtynkowy, podłogowy lub szynowy, dopasowany do konstrukcji ściany.
• Kompatybilność z koordynatorem, w drzwiach dwuskrzydłowych konieczne jest zsynchronizowanie pracy obu trzymaczy.
• Certyfikaty, deklaracja CE, oznaczenie PN-EN 1158 lub PN-EN 14637, certyfikat CNBOP-PIB dla obiektów objętych nadzorem straży pożarnej.

Uwaga końcowa: elektrotrzymacz drzwiowy to element, którego nikt nie zauważa, gdy działa poprawnie, ale którego awaria potrafi zatrzymać cały obiekt. Zainwestuj w urządzenie z certyfikatem CNBOP-PIB, zasilacz buforowy z akumulatorem żelowym oraz przycisk zwalniający umieszczony w kontrolowanym miejscu. Trzy proste decyzje, które decydują o tym, czy blokowanie drzwi w pozycji otwartej będzie działać przez następne 15 lat.

Dobór konkretnego modelu warto skonsultować z projektantem instalacji ppoż. lub rzeczoznawcą ds. zabezpieczeń przeciwpożarowych, szczególnie w obiektach objętych obowiązkowym przeglądem przez kominiarza lub straż pożarną. Dane techniczne i karty katalogowe poszczególnych producentów pozwalają porównać parametry przy zachowaniu zgodności z normą PN-EN 14637 oraz wymaganiami Rozporządzenia MSWiA.

Źródła i akty prawne: Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. 2010 nr 109 poz. 719, z późn. zm.); PN-EN 1158, Urządzenia koordynujące kolejność zamykania drzwi; PN-EN 14637, Systemy zamykające sterowane elektrycznie do drzwi przeciwpożarowych; instrukcje techniczne ITB oraz noty certyfikacyjne CNBOP-PIB dostępne w serwisie cnbop.pl.
